AV-GE Equipo de Generación Eléctrica en Automoción
SISTEMAS INNOVADORES
El Equipo de Generación Eléctrica en Automoción, "AV-GE", proporciona una solución práctica para familiarizarse con los componentesutilizados en los circuitos eléctricos de los automóviles modernos.
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Generación Eléctrica en Automoción, "AV-GE", proporciona una solución práctica para familiarizarse con los componentesutilizados en los circuitos eléctricos de los automóviles modernos.
Los componentes incluidos en el "AV-GE" se centran en la generación de energía eléctrica y la carga de la batería del automóvil.

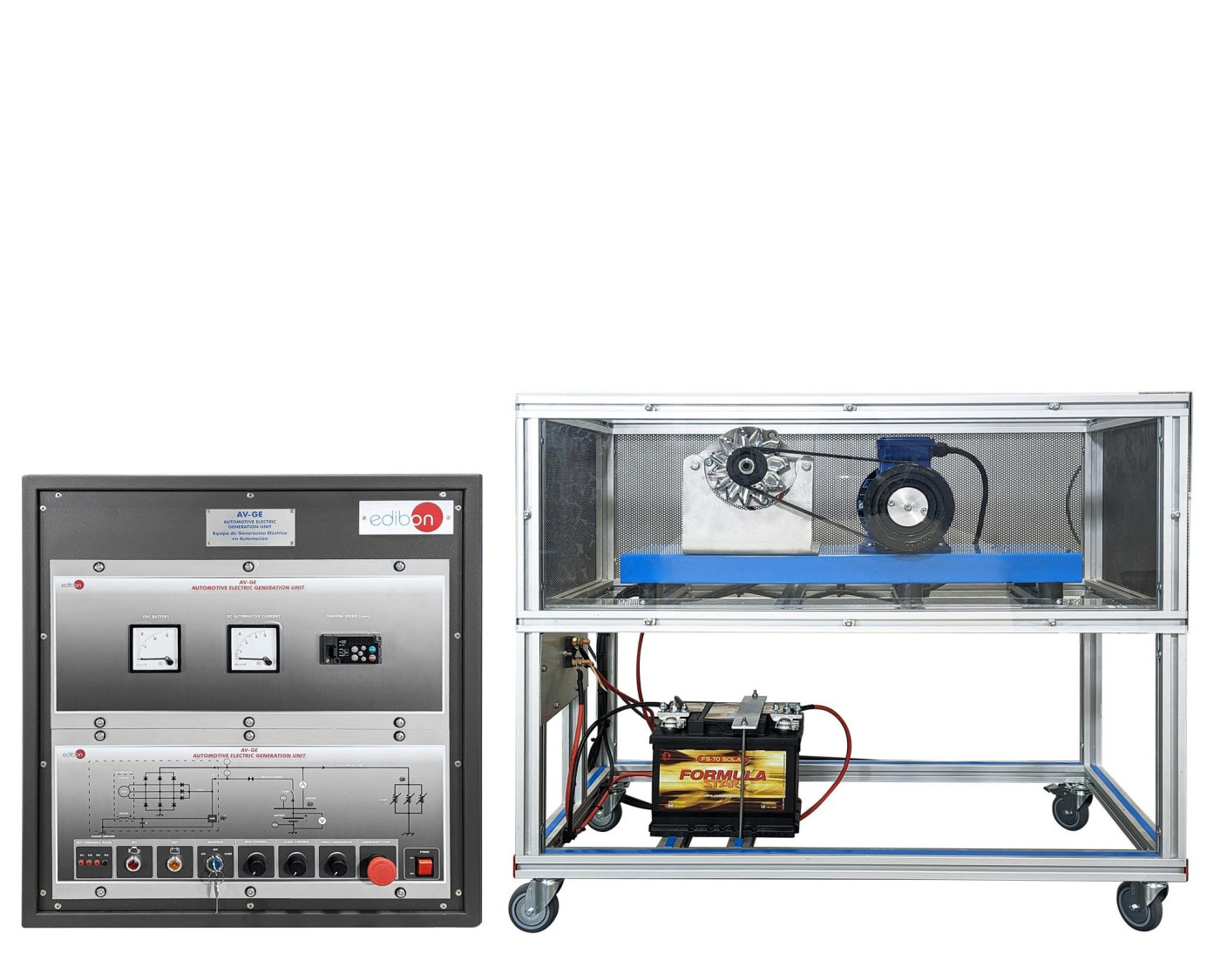

El equipo "AV-GE" contiene un conjunto de motor y generador acoplados entre sí a través de un sistema de correa y poleas, como losque encontramos en un automóvil real. El motor de arrastre del generador es un motor eléctrico que emulará la función del motor decombustión interna del automóvil. El circuito eléctrico del equipo tiene como componente acumulador una batería de automóvil de 12 V.
Además, el equipo "AV-GE" incluye un panel de instrumentos con un interruptor eléctrico de llave y los testigos que se iluminan cuandoocurren los fallos más comunes de los sistemas eléctricos de los automóviles: el indicador de mal funcionamiento del circuito eléctrico(GEN-L), indicador de mal funcionamiento de la batería o del circuito eléctrico (BATT) y el indicador de mal funcionamiento o testigo derevisar motor (MIL).

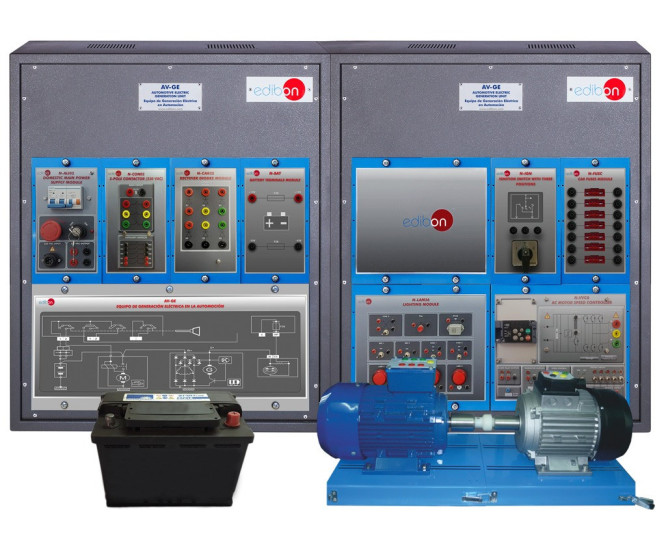

El equipo "AV-GE" se compone de los siguientes elementos:
- Panel de instrumentos con testigos.
- Interruptor eléctrico de llave.
- Bloque de fusibles y relés.
- Variador de frecuencia para control del motor eléctrico.
- Motor eléctrico para la simulación del motor de gasolina.
- Alternador.
- Batería de 12 VCC con bornes accesibles (puntos de batería).
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Función de cada elemento en el circuito eléctrico del automóvil.
- Funcionamiento del alternador.
- Función del rectificador.
- Regulación de la tensión en el alternador.
- Secuencia del interruptor de ignición.
- Características y funcionamiento de la batería.
- Funcionamiento del circuito eléctrico de un automóvil en la descarga de la batería.
- Funcionamiento del circuito eléctrico de un automóvil en la carga de la batería.
- Comportamiento del sistema cuando ocurre un fallo en el alternador.
- Comportamiento del sistema cuando ocurre un fallo en la batería.
- Comportamiento del sistema cuando ocurre un fallo en el motor de combustión interna.
EQUIPOS COMPLEMENTARIOS
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AEL-EHVC
La Aplicación de Vehículos Híbridos y Eléctricos, Controlado desde Computador (PC), "AEL-EHVC", es una aplicación diseñada por EDIBON para la formación a nivel teórico práctica de las diferentes topologías de vehículos eléctricos/híbridos más...
2.5.- ELECTRÓNICA DEL AUTOMÓVIL
AV-EC

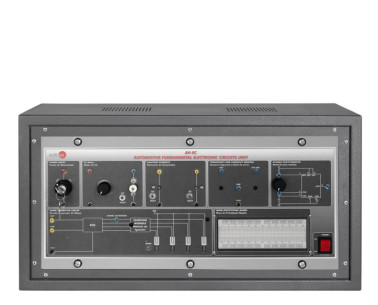

Equipo de Circuitos Electrónicos Fundamentales en Automoción
