Descripción General

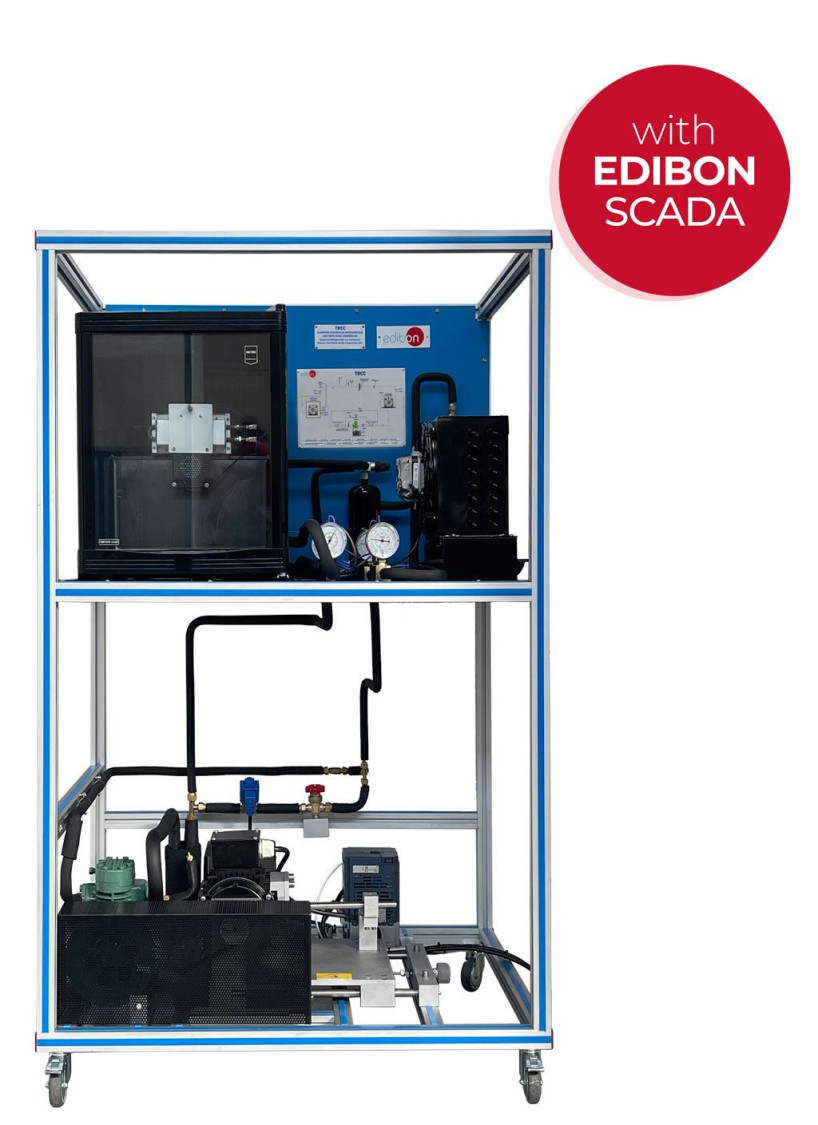

El Equipo de Refrigeración con Compresor Abierto, Controlado desde Computador (PC), "TRCC", está organizado de manera clara y representa un sistema de refrigeración por compresión típico con compresor abierto:

Los componentes principales del equipo son:

  • Compresor abierto accionado por un motor eléctrico.
  • Condensador con ventilador.
  • Válvula de expansión.
  • Evaporador con ventilador.

El vapor refrigerante saturado a baja presión, proveniente del evaporador, se comprime en un compresor abierto accionado por correa trapezoidal mediante un motor eléctrico, aumentando su presión y llevando consigo un aumento de temperatura, provocando la transformación del refrigerante en estado vapor saturado a vapor sobrecalentado.

El número de revoluciones del motor eléctrico es ajustable, permitiendo el estudio del ciclo a diferentes grados de compresión. Además el motor eléctrico está suspendido de manera pendular con un sensor de fuerza para determinar el par motor.

El vapor sobrecalentado a alta presión procedente del compresor, circula por el interior de un condensador de aire donde el refrigerante, en fase vapor, va cediendo calor al aire atmosférico (foco caliente) a su paso por los tubos, produciéndose un cambio de fase del refrigerante a estado líquido mediante un proceso de condensación.

El líquido refrigerante a la salida del condensador se hace pasar por una válvula de expansión cuya función es la de controlar el caudal de refrigerante en estado líquido que ingresa al evaporador.

El líquido refrigerante a baja presión procedente de la válvula de expansión se introduce en un evaporador donde se produce una transferencia de calor del foco frío (aire atmosférico) hacia el refrigerante, produciendo un cambio de fase del refrigerante hasta convertirse en vapor saturado. Este proceso se realiza de forma isobárica (P=cte).

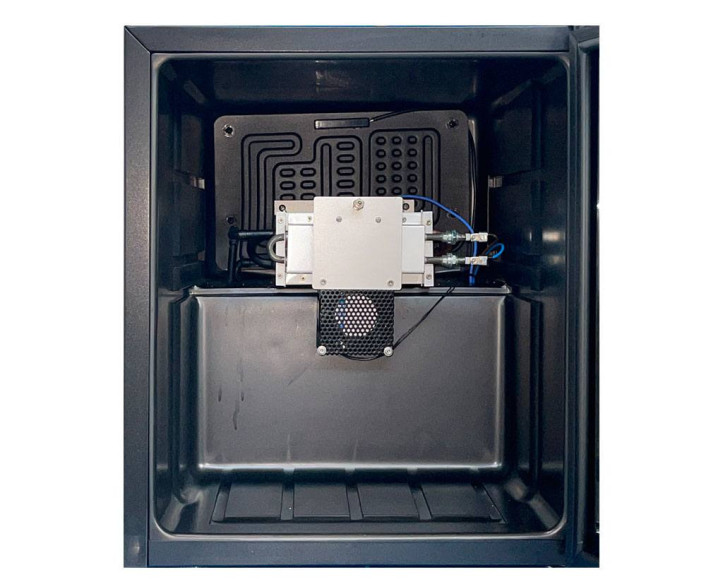

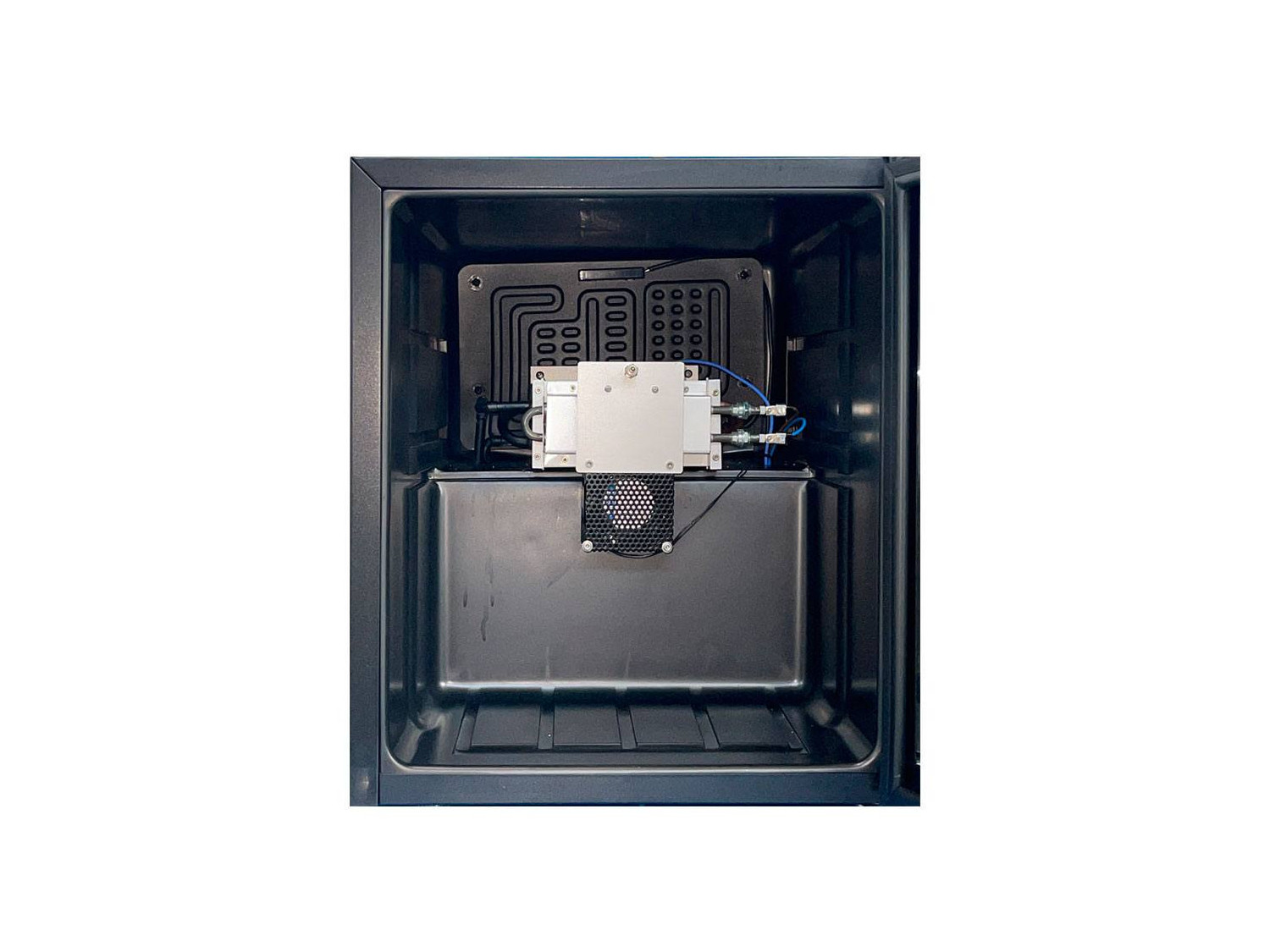

El evaporador se encuentra situado dentro de una cámara de refrigeración, que incluye una resistencia de calentamiento con potencia ajustable, para poder simular una variación en las condiciones del sistema y crear diferentes cargas térmicas.

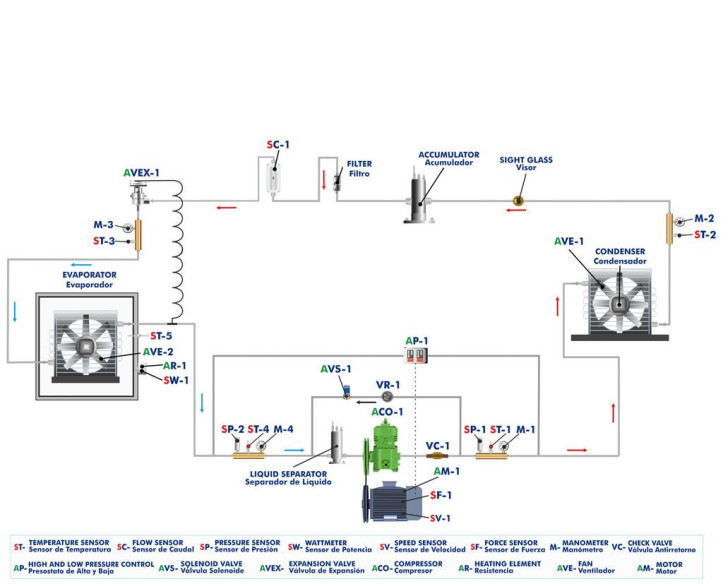

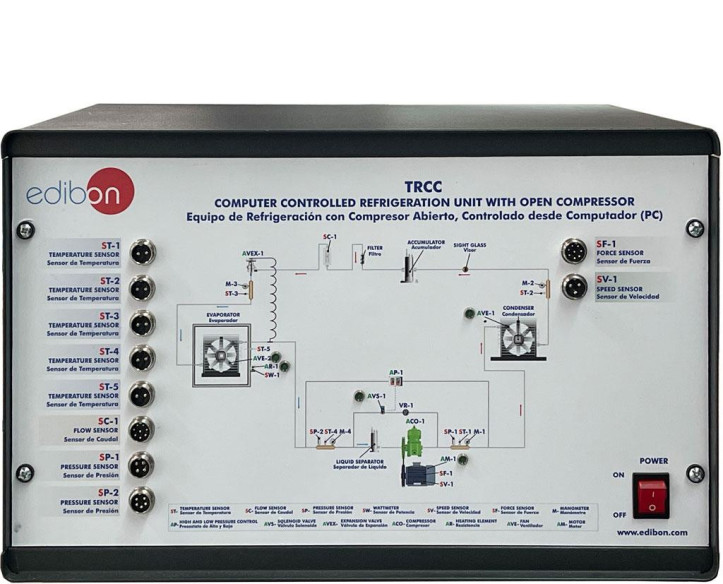

El circuito también incluye medidas de temperatura y presión en los puntos clave del ciclo, un visor que permite ver el estado del refrigerante, un filtro, un acumulador de refrigerante para asegurar un flujo de refrigerante adecuado en el circuito, y un separador de líquidos para evitar que entre liquido al compresor.

Como medida de seguridad el circuito incluye un presostato combinado para el lado de alta y baja presión, y un circuito bypass con válvula solenoide.

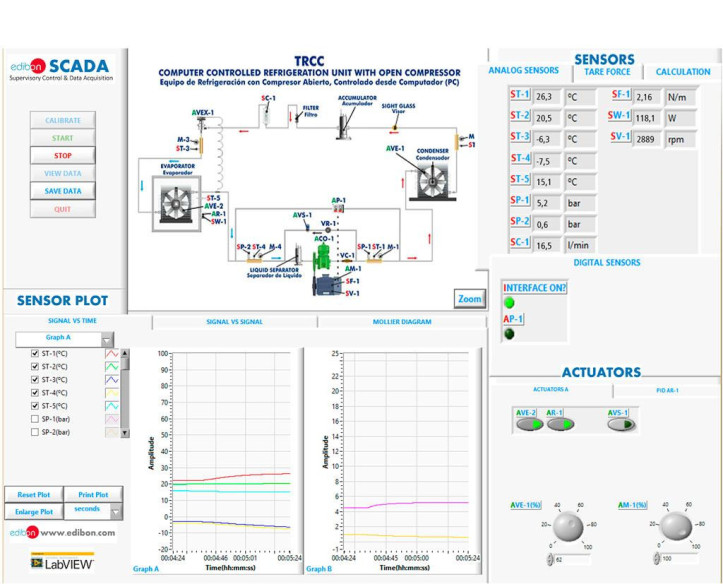

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los fundamentos de un sistema de refrigeración.
  2. Estudio del funcionamiento, estructura y elementos de un sistema de refrigeración por compresión de vapor.
  3. Estudio de un compresor abierto: Números de revoluciones y Par Motor.
  4. Estudio del accionamiento de un compresor abierto mediante el uso de un motor eléctrico.
  5. Determinar la influencia del caudal de refrigeración del compresor en el circuito de refrigeración.
  6. Determinar la influencia de los cambios de temperatura en el evaporador en el circuito de refrigeración.
  7. Determinación características del sistema de refrigeración (rendimiento del compresor, potencia de refrigeración, potencia de compresor, relación de compresión, rendimiento volumétrico y representación del ciclo termodinámico en un diagrama log p-h).
  8. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio y función del evaporador, condensador, válvula de expansión y presostato.
  2. Medida de potencia mecánica del motor eléctrico.
  3. Relación presión y temperatura.
  4. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  5. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  6. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  7. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  8. Este equipo puede usarse para realizar investigación aplicada.
  9. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  10. Control del proceso del equipo TRCC a través de la interface de control, sin el computador.
  11. Visualización de todos los valores de los sensores usados en el proceso del equipo TRCC.
  12. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  13. El usuario puede realizar otros ejercicios diseñados por él mismo.
