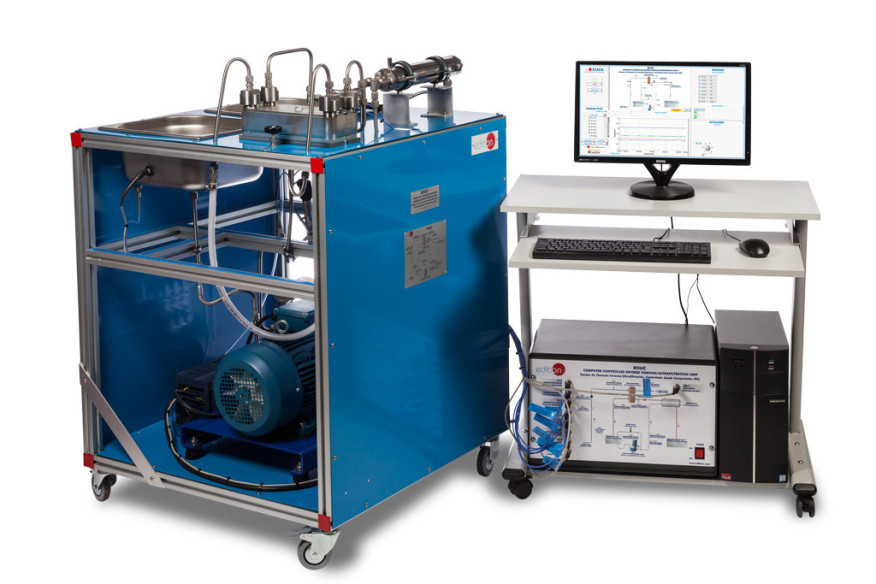

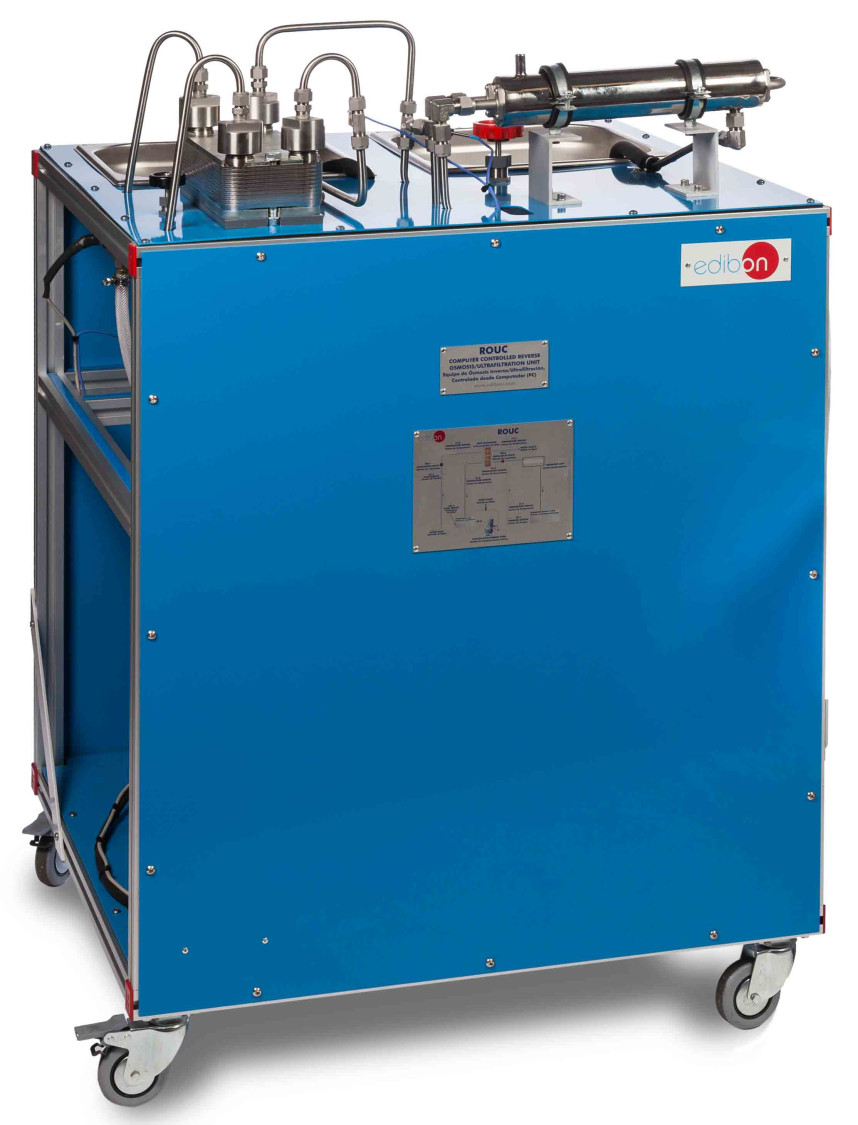

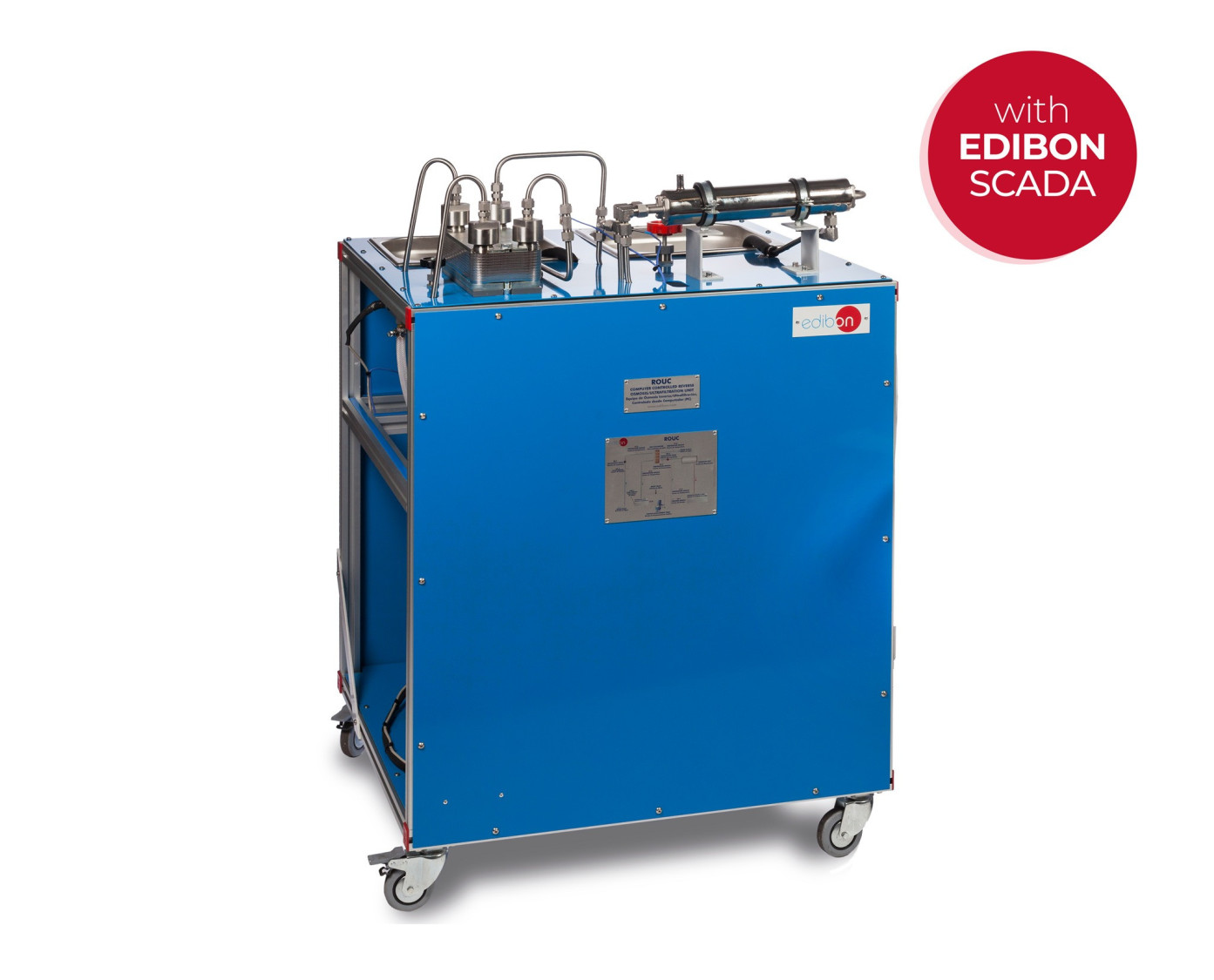

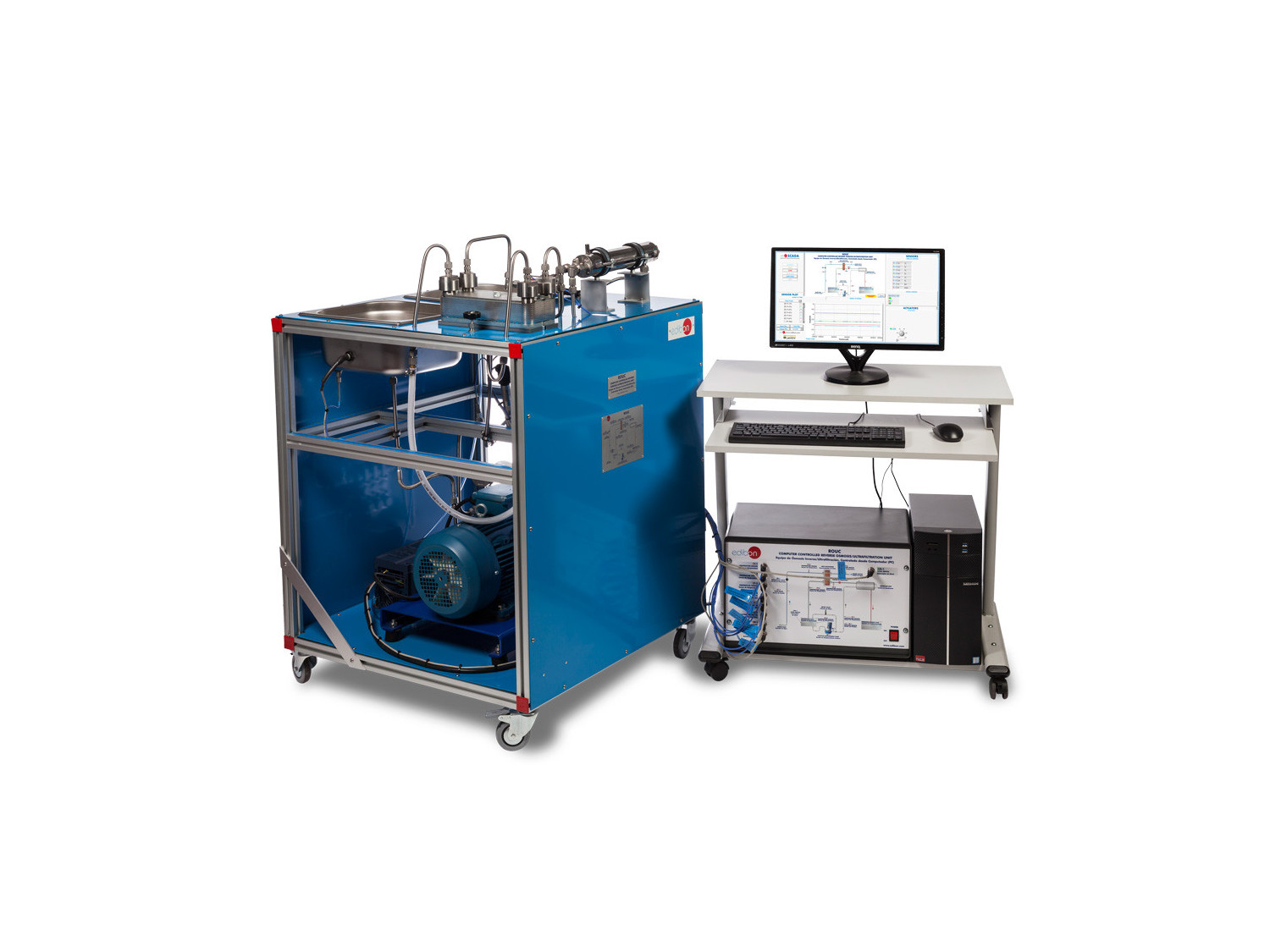

Equipo ROUC completo

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

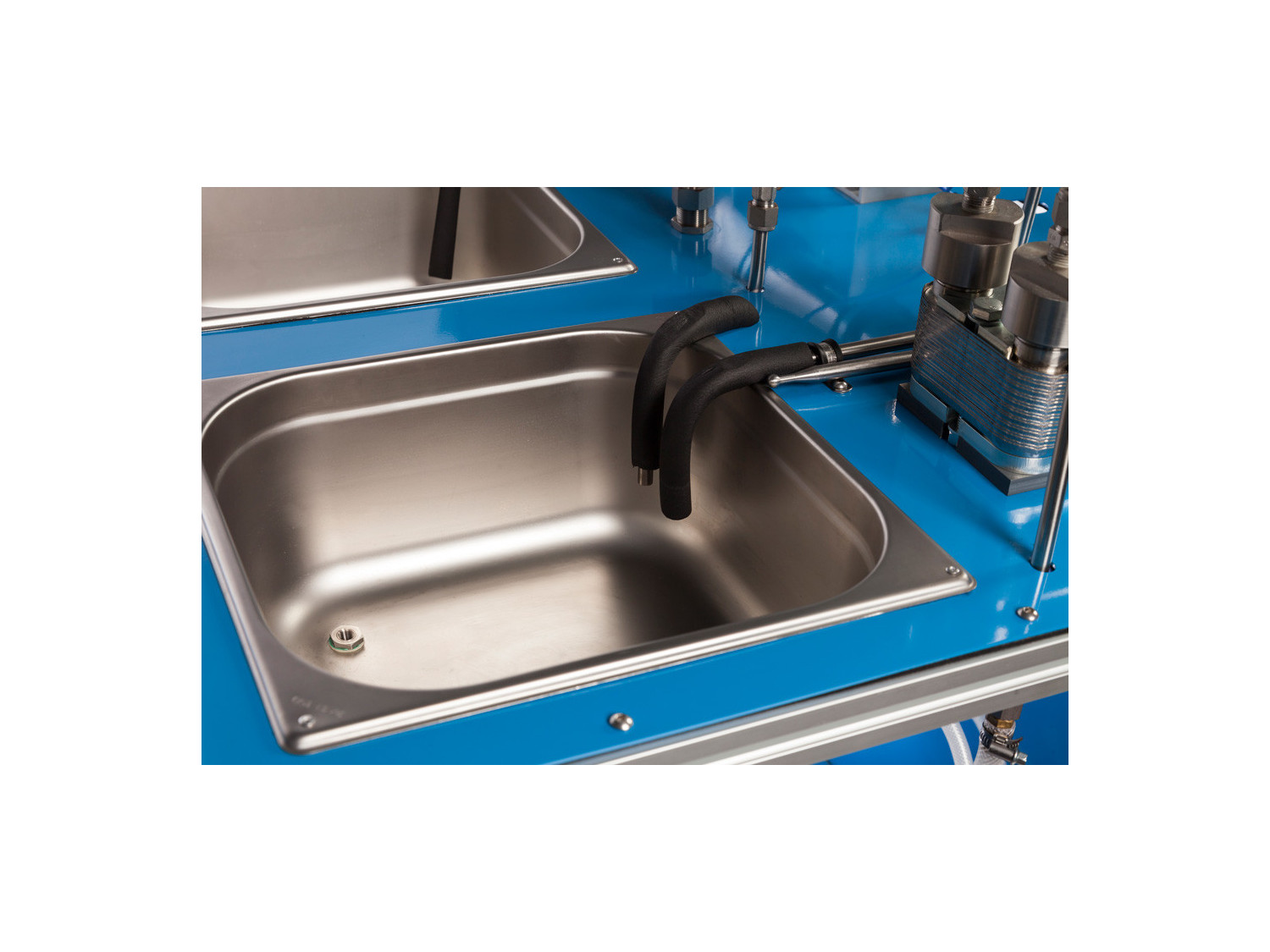

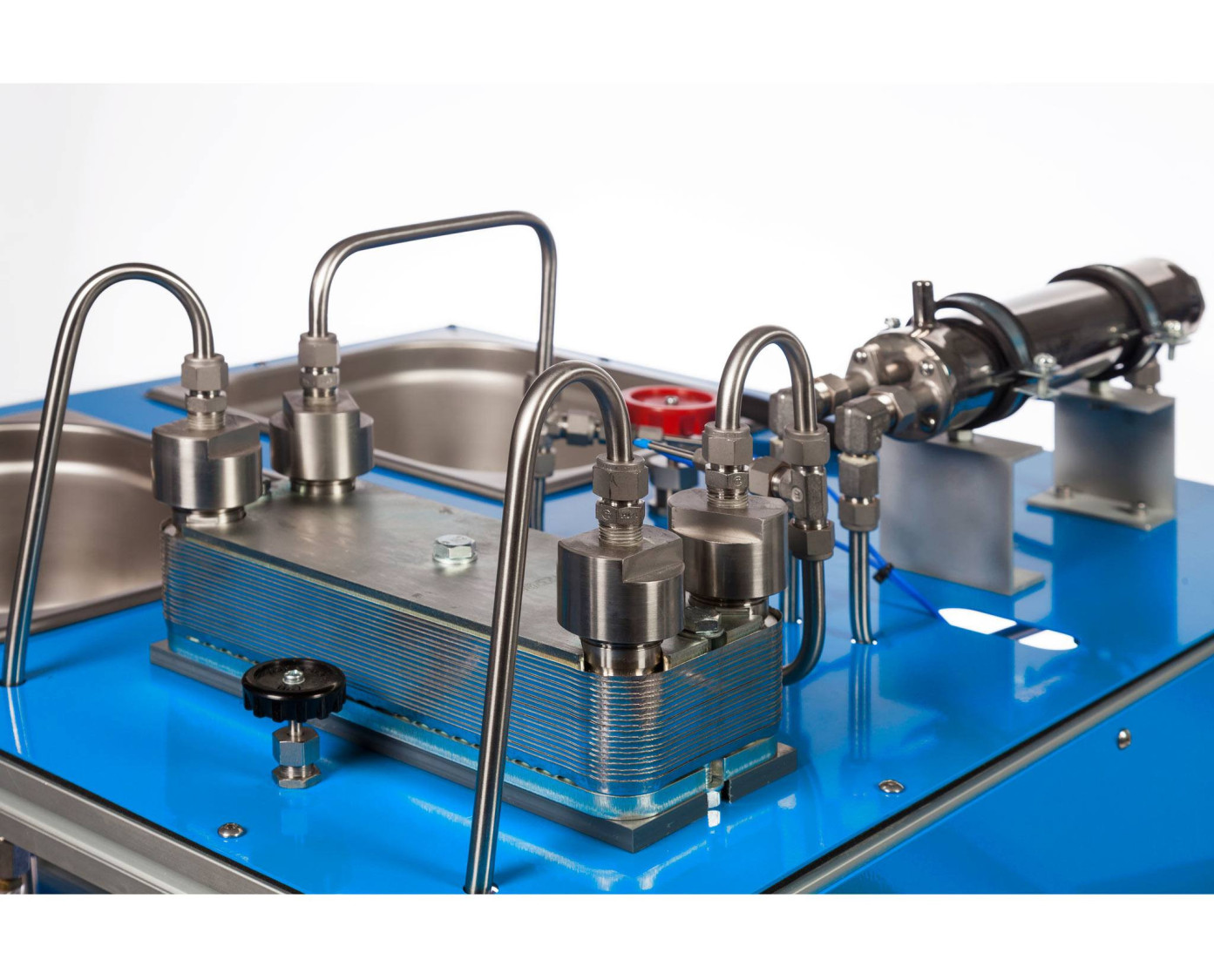

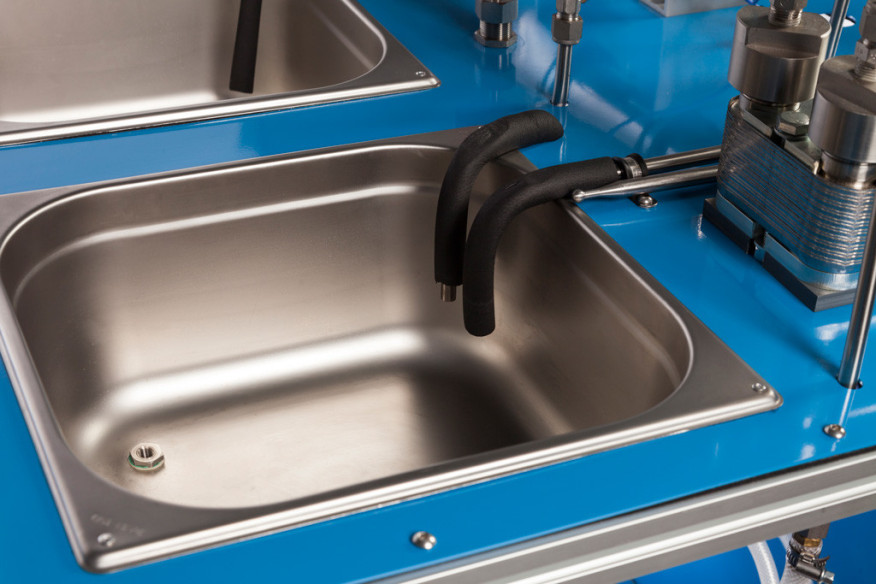

Detalle del equipo

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

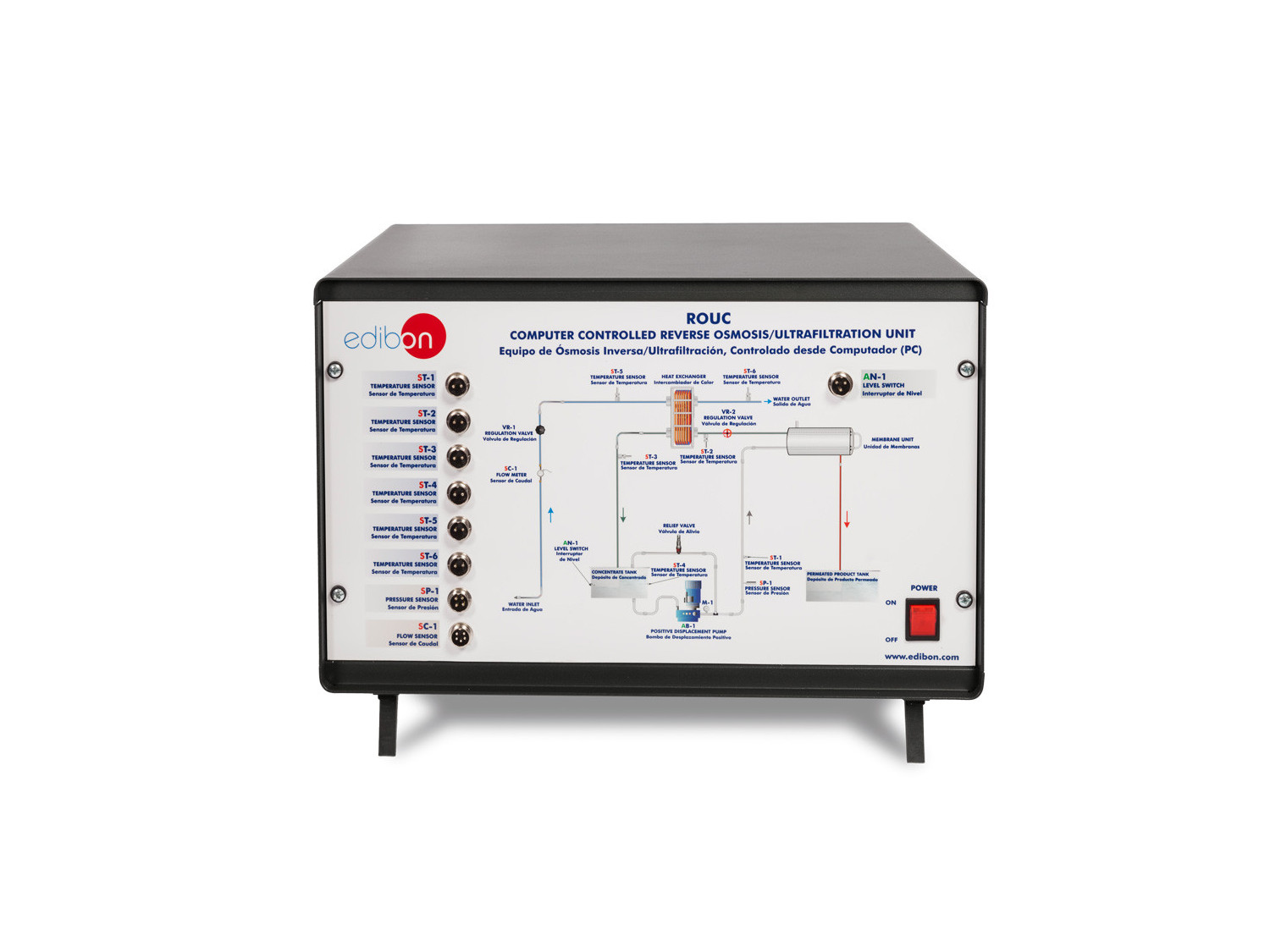

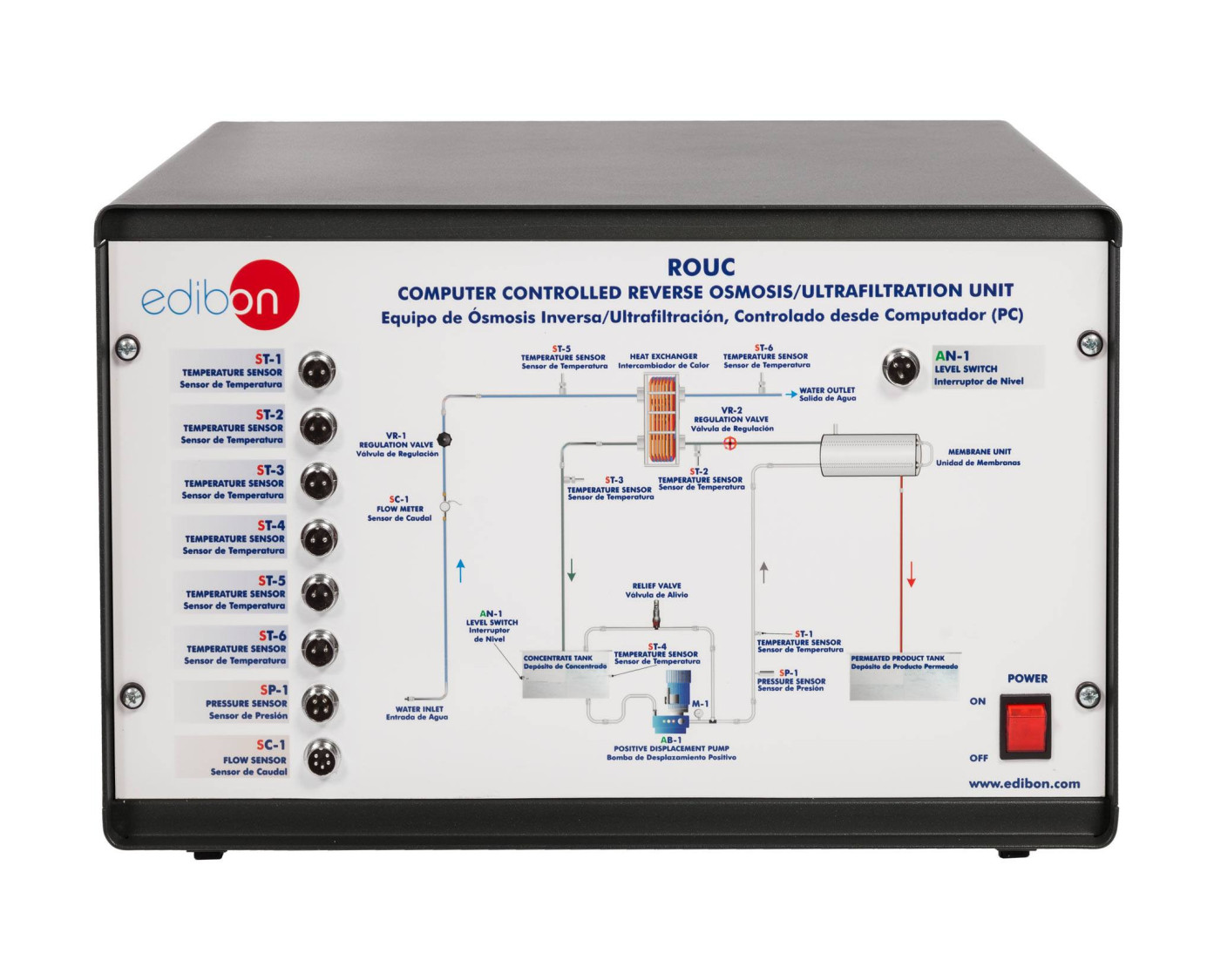

ROUC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

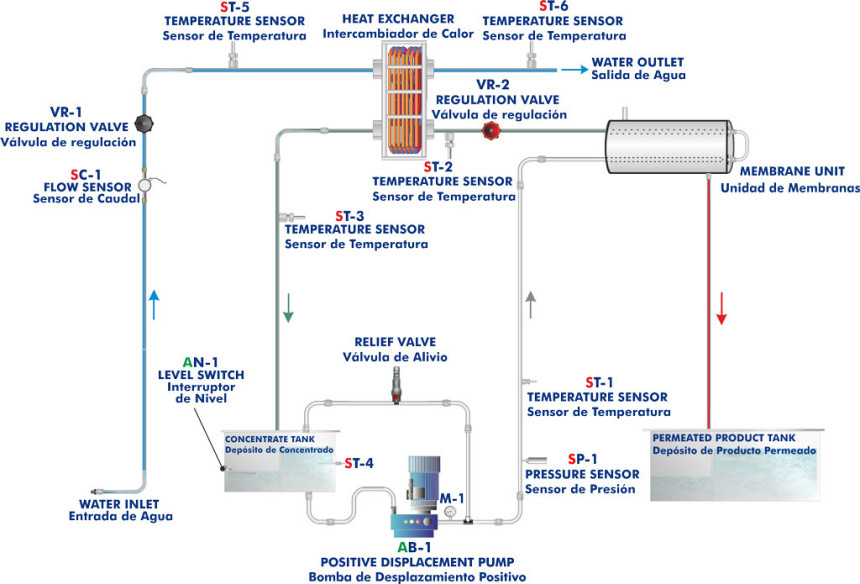

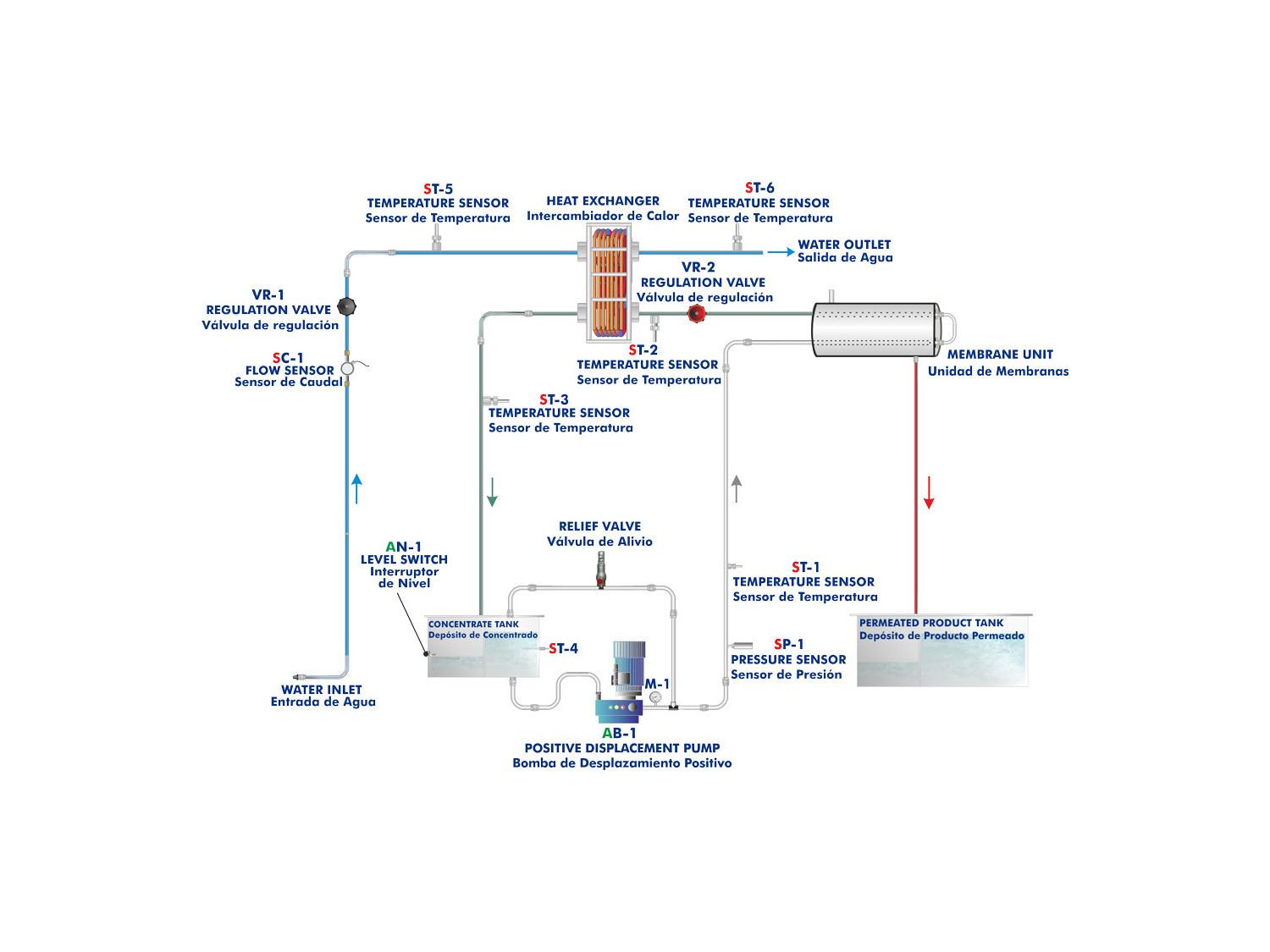

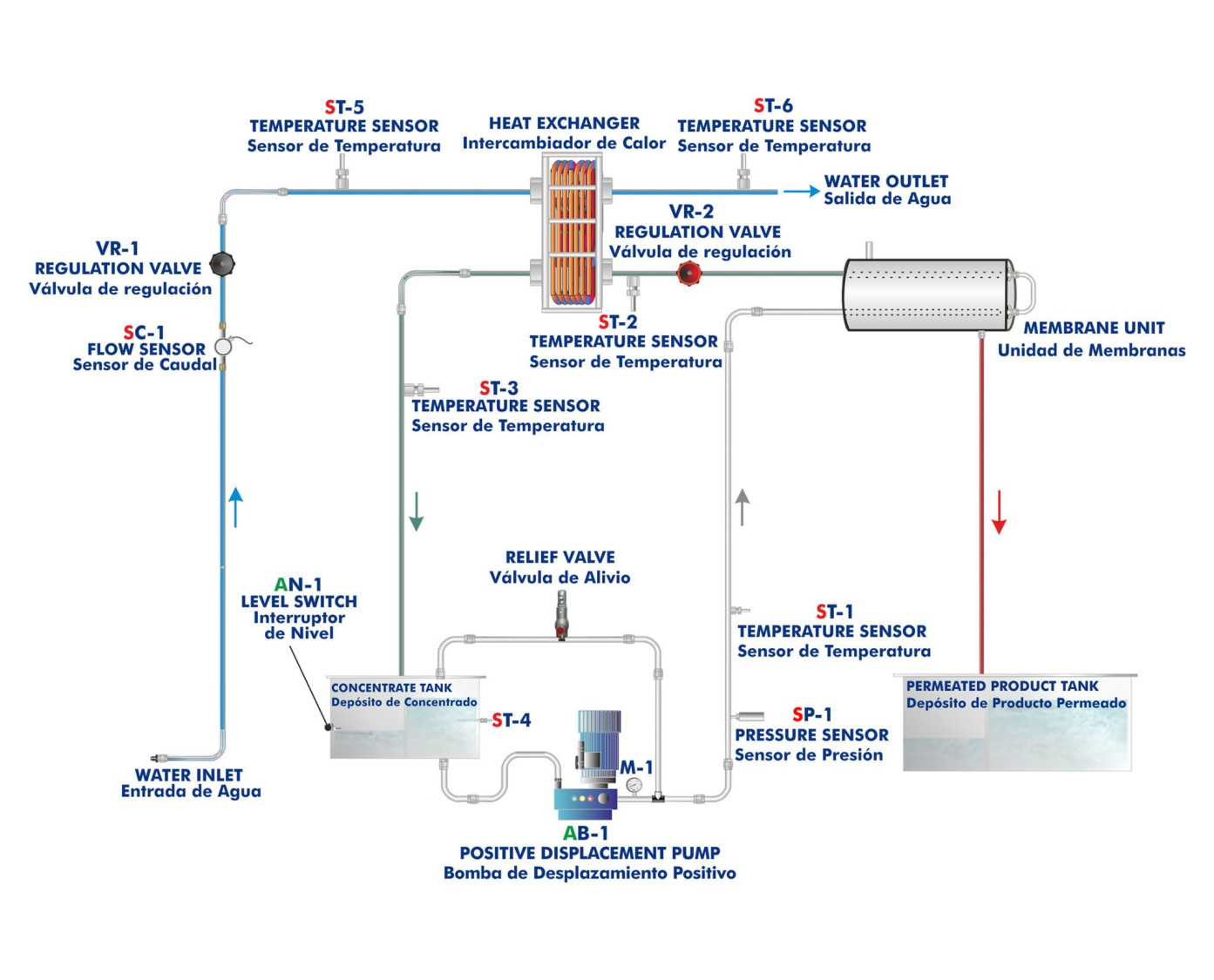

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

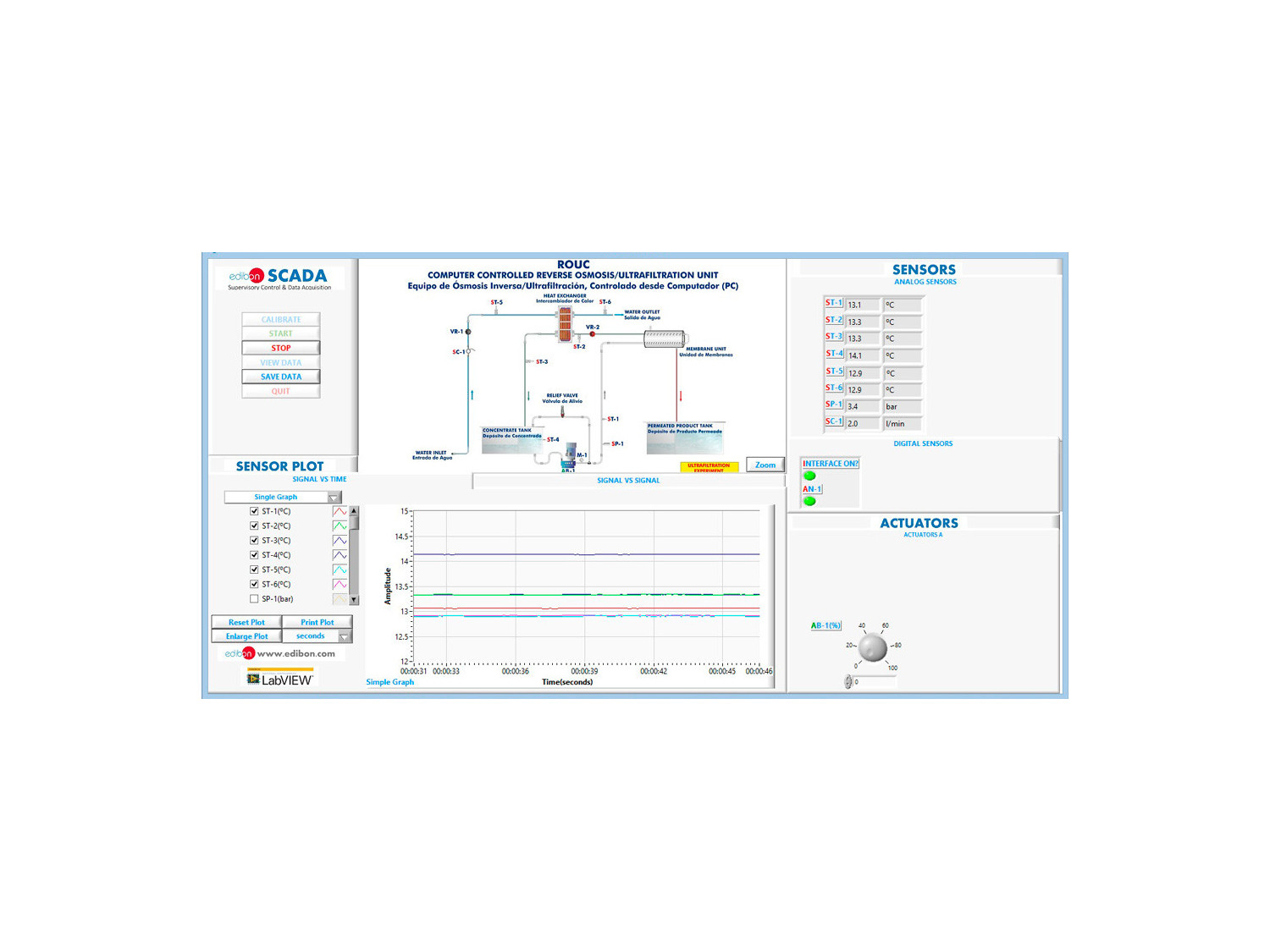

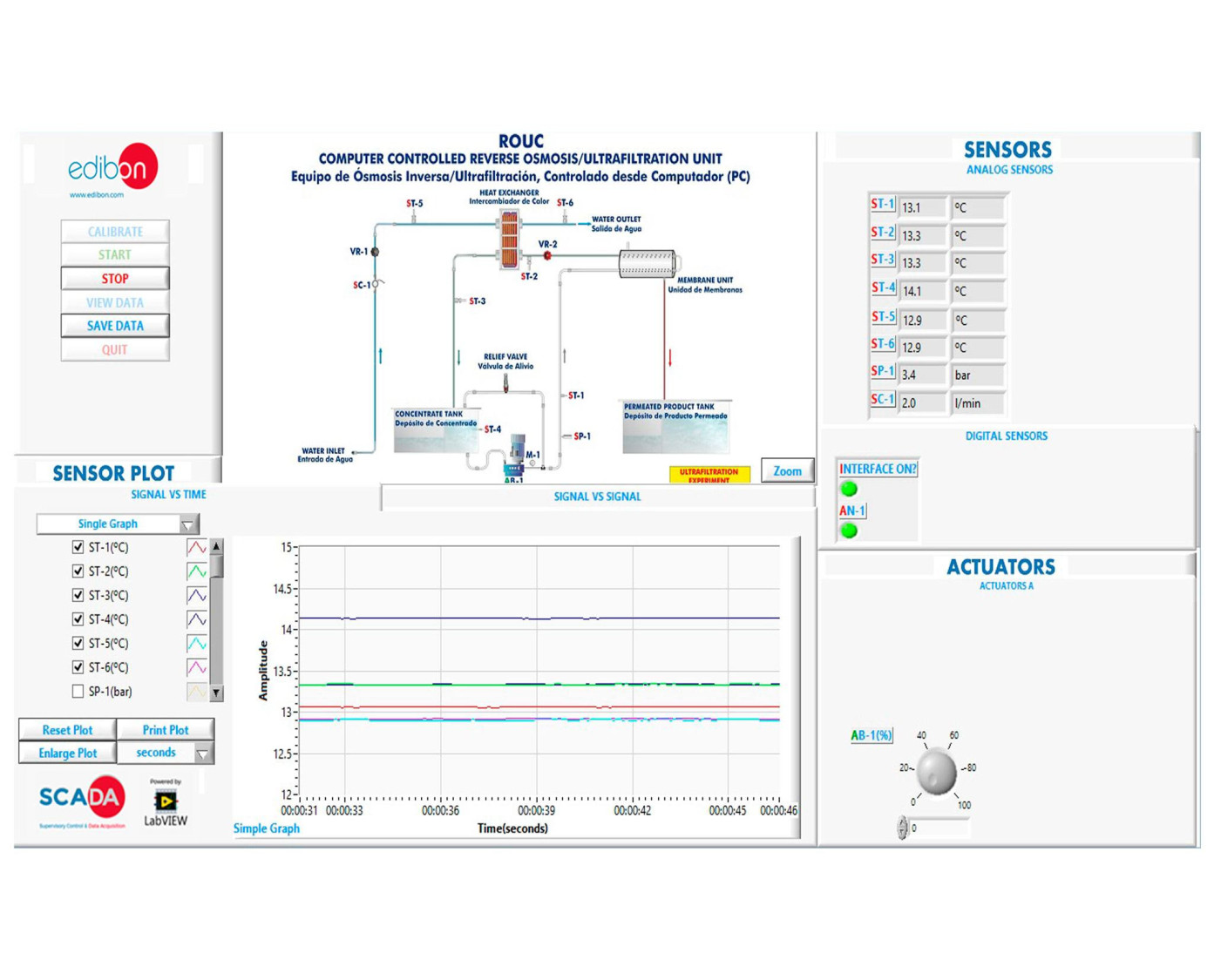

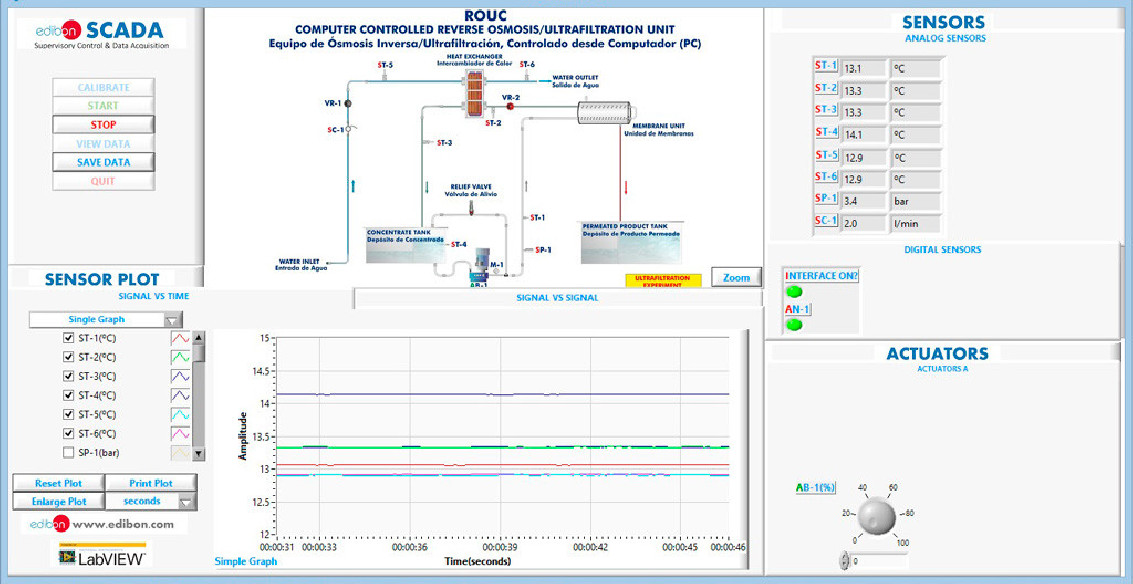

ROUC/SOF. Software del equipo ROUC. Pantalla principal

COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC
COMPUTER CONTROLLED REVERSE OSMOSIS/ULTRAFILTRATION UNIT - ROUC

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Ósmosis Inversa/Ultrafiltración, Controlado desde Computador (PC),"ROUC", realiza un proceso de filtración por flujo tangencial, sistema que evita la formación de depósitos de impurezas que reducen la capacidad del sistema.

Para poder realizar prácticas de separación, mediante Ósmosis Inversa y Ultrafiltración, se tienen que conocer dos variables del efluente:

  • Composición química del fluido.
  • Las características de las membranas para así saber cuál aplicar en el proceso deseado.

Una bomba de desplazamiento positivo de tres pistones controlada desde computador (PC) impulsa el efluente a las membranas. El motor de la bomba está controlado por un variador de frecuencia que permitirá obtener distintos caudales en función del proceso de separación requerido. Al tratarse de una bomba de desplazamiento positivo el caudal obtenido será directamente proporcional a la velocidad del motor.

La bomba alimenta el efluente a las dos membranas tubulares conectadas en serie alojadas en un módulo de membranas. La solución a tratar circula por el interior de los tubos, el permeado fluye radialmente del interior hacia el exterior de los tubos y el rechazo se obtiene en el extremo final de los tubos.

El efluente impulsado por la bomba, va a recibir calor de ella, lo que incrementará su temperatura. El permeado va a ser recogido en un depósito de producto final. El concentrado volverá al depósito inicial para ser tratado nuevamente como efluente, pero debido al incremento de la temperatura, este concentrado se hace pasar a través de un intercambiador de calor de placas.

Se incluyen membranas con diferentes puntos de corte, que difieren únicamente en longitud y cantidad de las que se instalan en una planta real.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Entrenamiento práctico en técnicas de procesos de ultrafiltración y ósmosis inversa
  2. Estandarización de proteínas en la producción de productos de leche fermentada, por ejemplo la concentración de leche desnatada para la producción de yogurt.
  3. Preconcentración de leche para la fabricación de quesos.
  4. Concentración de zumos de frutas.
  5. Clarificación de zumos de frutas
  6. Potabilización del agua.
  7. Demostrar el efecto de variar los siguientes parámetros de proceso sobre el rendimiento de la separación:
  • Caudal de producto.
  • Presión del proceso.
  • Temperatura del proceso.
  1. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Aplicaciones de concentración, clarificación, fraccionamiento y estandarización de leche, zumos de frutas, zumos vegetales, etc.
  2. Tratamiento de efluentes.
  3. Lavado y mantenimiento de membranas.
  4. Recuperación de las enzimas, antibióticos y ácidos orgánicos en el permeado.
  5. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  6. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  7. El Sistema de Control desde Computador con SCADA permite una simulación industrial real. 16.-Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  8. Este equipo puede usarse para realizar investigación aplicada.
  9. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  10. Control del proceso del equipo ROUC a través de la interface de control, sin el computador.
  11. Visualización de todos los valores de los sensores usados en el proceso del equipo ROUC.
  12. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  13. El usuario puede realizar otros ejercicios diseñados por él mismo.
