PHCC Equipo de Hidrociclón, Controlado desde Computador (PC)

El Equipo de Hidrociclón, Controlado desde Computador (PC), "PHCC", diseñado por EDIBON, permite realizar el estudio completo del proceso de separación sólido-líquido mediante acción centrífuga. Este equipo de laboratorio reproduce con fidelidad las condiciones operativas de los hidrociclones utilizados en industrias de tratamiento de aguas, minería, petroquímica o alimentaria, ofreciendo una herramienta didáctica y de investigación para el análisis de la eficiencia hidráulica y la distribución de partículas.

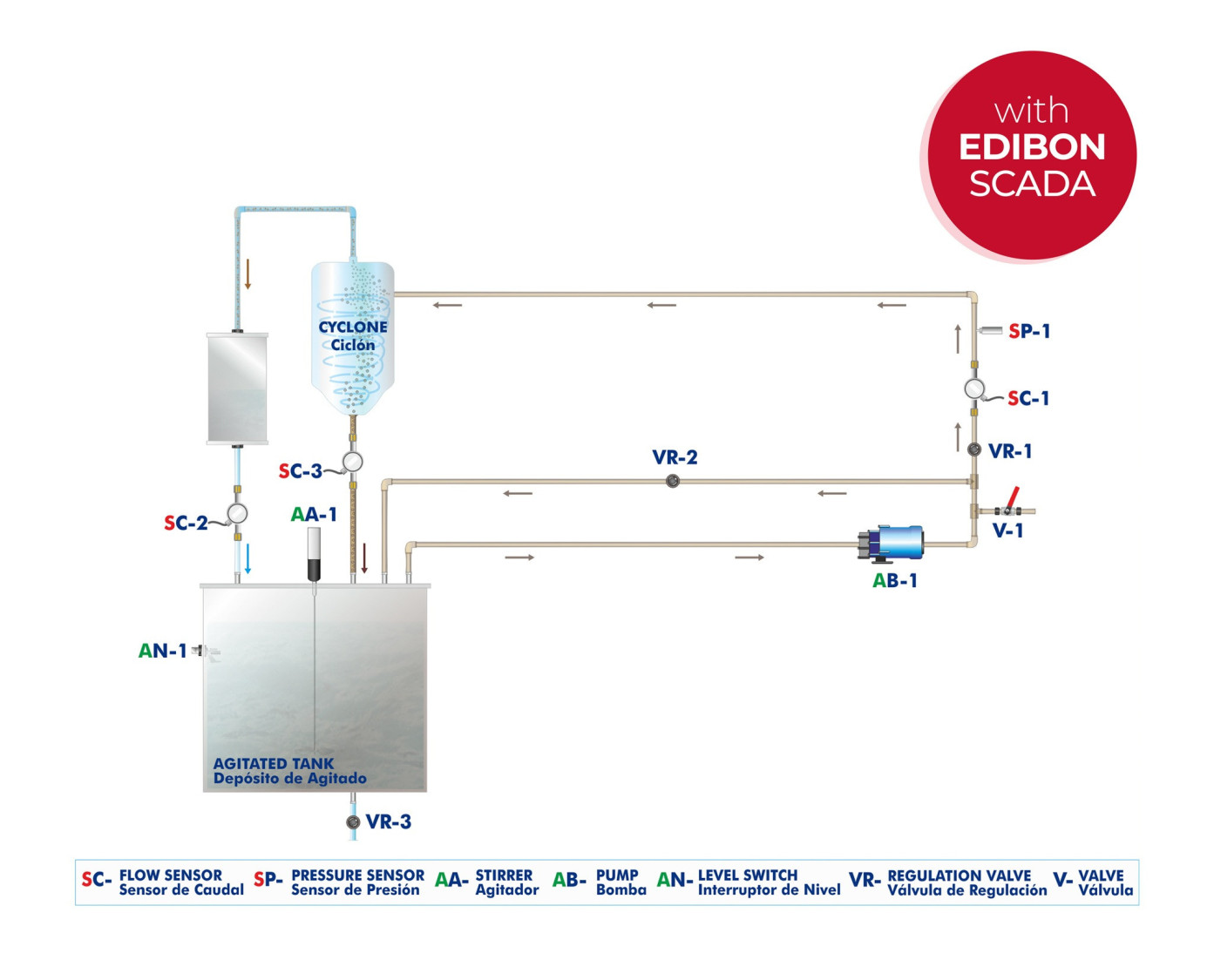

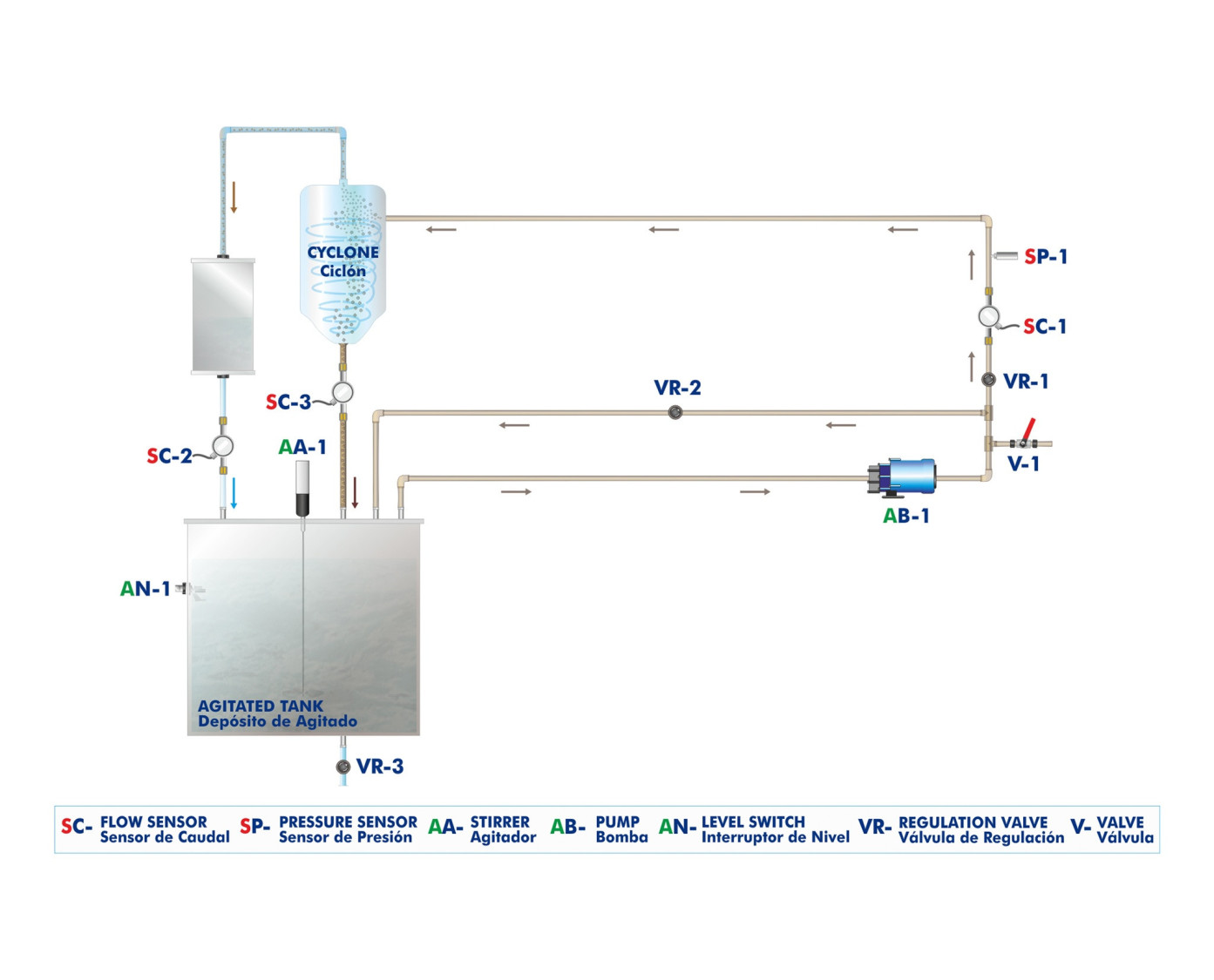

El proceso comienza en un depósito principal donde se prepara la suspensión de sólidos en agua. Un agitador, controlado desde computador, mantiene la mezcla homogénea para evitar la sedimentación de partículas densas. Una bomba hidráulica, también controlada desde el software, impulsa el fluido hacia el hidrociclón a través del circuito de alimentación. El caudal puede regularse mediante una válvula y un circuito de derivación (bypass), permitiendo ajustar las condiciones de operación con precisión.

A la entrada del ciclón se encuentran sensores de presión y caudal que registran las variables fundamentales del proceso, cuyos valores son supervisados en tiempo real mediante el software. Este diseño permite controlar simultáneamente la velocidad de la bomba y del agitador, asegurando una operación estable y reproducible.

En el interior del hidrociclón, la aceleración centrífuga genera un torbellino de alta velocidad, en el que las partículas más gruesas se desplazan hacia la pared interna y descienden hasta la boquilla inferior, donde son descargadas. La geometría de la parte inferior del ciclón produce un flujo ascendente central que arrastra las partículas más finas y el líquido clarificado hacia el tubo superior. En el eje del ciclón se forma un núcleo de aire estable, que contribuye a mantener la estructura del torbellino y la separación entre las zonas de flujo descendente y ascendente. Así se obtienen dos corrientes diferenciadas: una de sólidos concentrados y otra de líquido clarificado, que se recogen en depósitos separados.

La parte superior del ciclón está fabricada en material transparente, lo que permite la observación directa del flujo y de la formación del torbellino, facilitando la interpretación visual del proceso de separación y el análisis de los fenómenos de flujo interno.

Ambas corrientes pueden retornar al depósito principal, permitiendo repetir el ciclo para estudiar la influencia de las condiciones de operación sobre la eficiencia del proceso. El depósito dispone de indicador de nivel y tomas de muestra en las salidas de sólido y líquido, lo que facilita el análisis experimental. Mediante el estudio de las muestras recogidas es posible determinar la eficiencia de separación, calcular el diámetro de corte y representar la curva de clasificación del hidrociclón.

El equipo se suministra con materiales de ensayo arena cuarzosa y tierra de diatomeas, que permiten comparar el comportamiento de partículas de distinta densidad y tamaño, y evaluar su influencia sobre el rendimiento del proceso.

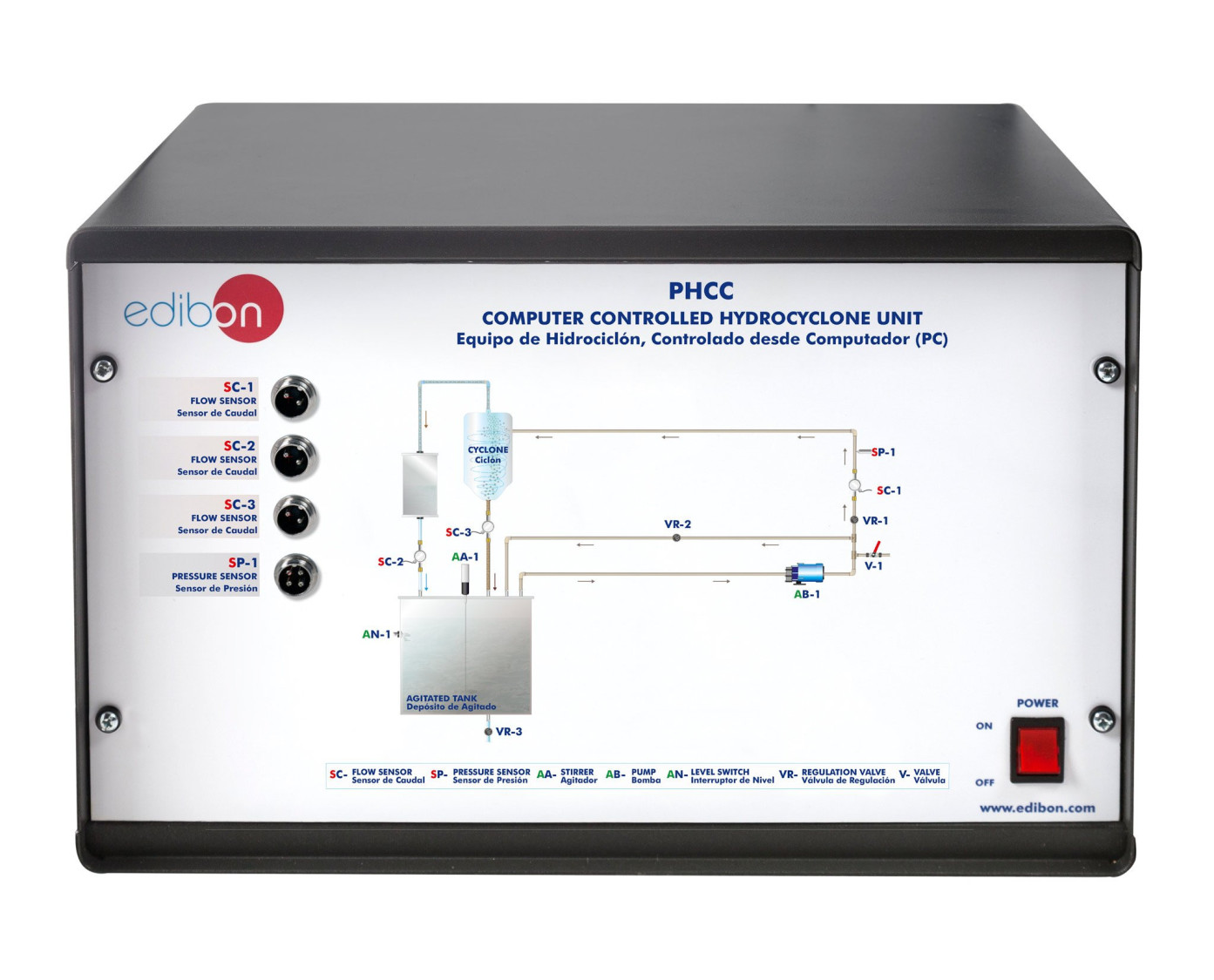

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
