MDLE Equipo de Estudio de los Métodos para Determinar la Línea Elástica
SISTEMAS INNOVADORES
El Equipo de Estudio de los Métodos para Determinar la Línea Elástica, "MDLE", permite comparar diferentes métodos para determinar la línea elástica de una viga estáticamente determinada o indeterminada.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

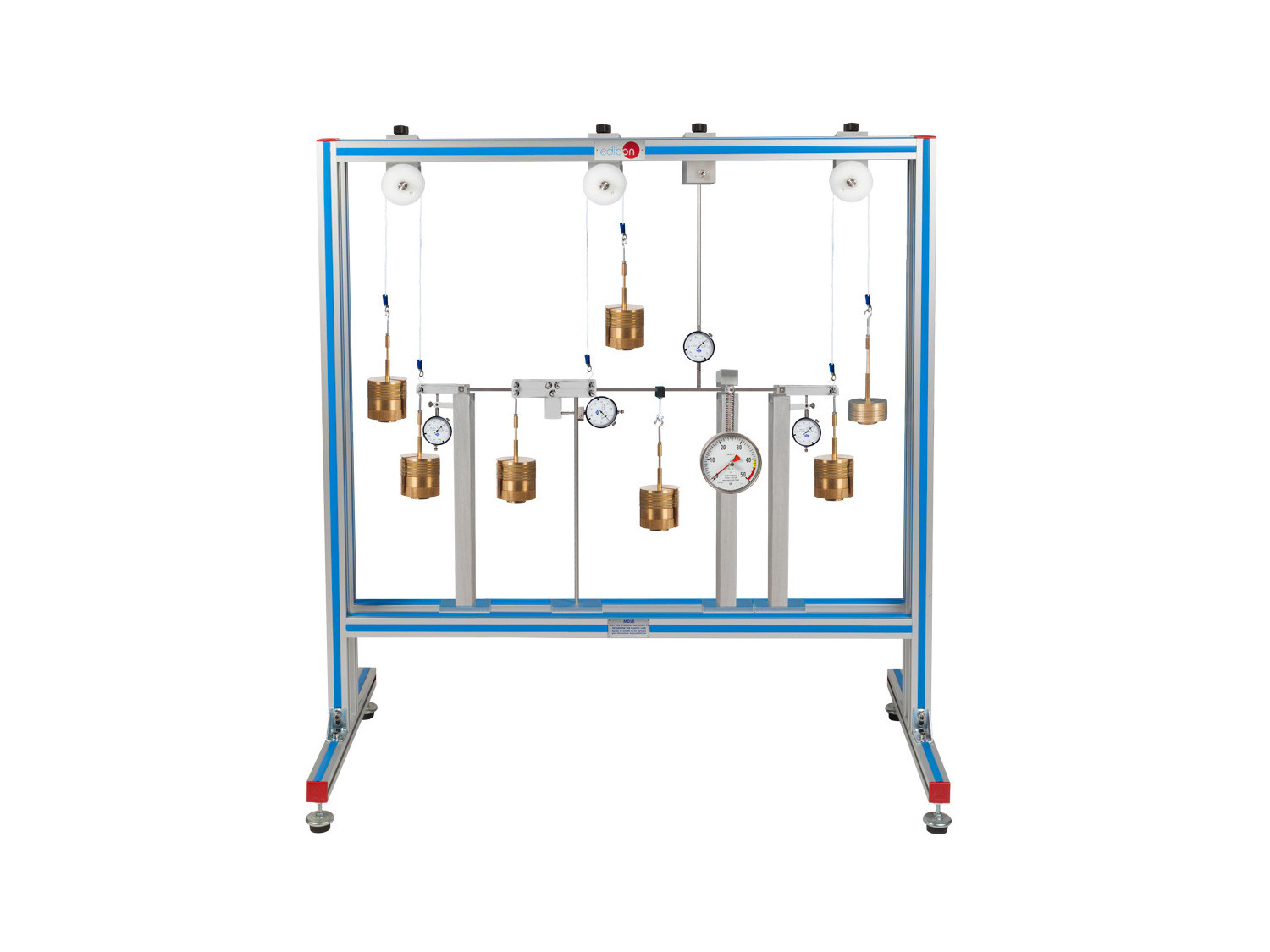

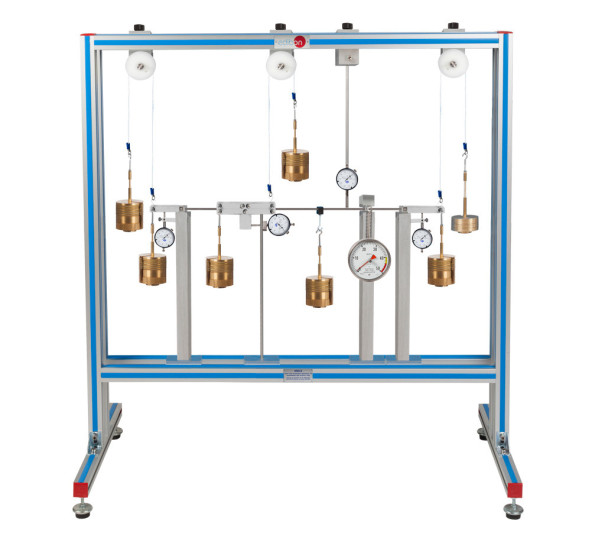

El Equipo de Estudio de los Métodos para Determinar la Línea Elástica, "MDLE", está formado por un conjunto de vigas, varios soportes (con abrazadera de fijación y relojes comparadores y con indicador de fuerza), un dispositivo para generar un momento de flexión, poleas fijas, relojes comparadores y un conjunto de pesas con ganchos.
Una viga puede sostenerse siguiendo diferentes métodos. Se suministran dos soportes con abrazaderas de fijación y relojes comparadores para obtener sistemas estáticamente determinados o indeterminados. También pueden utilizarse como soportes articulados. Estos relojes comparadores permiten determinar el ángulo de inclinación de la viga en el soporte.
Un soporte con un indicador de fuerza mide la desviación de la viga en un punto aleatorio, y se proporciona un dispositivo para generar un momento de flexión en un punto aleatorio de la viga. Un cuarto reloj comparador mide el ángulo de inclinación del dispositivo.
El equipo incluye un reloj comparador, que está situado en la parte superior de la viga, y varias poleas fijas situadas en la parte superior de la estructura del equipo.
La viga se carga con pesas colocadas en ganchos. Se genera el momento de flexión mediante una carga puntual y fuerzas acopladas. El momento flector en los apoyos puede determinarse mediante pesas.
Se utilizan varios conjuntos de pesas para someter a la viga a cargas puntuales o momentos y para determinar los momentos flectores en los soportes con abrazaderas de fijación.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de los diferentes métodos para predecir la deformación de una barra simple sometida a carga: principio del trabajo virtual, método de Mohr, etc.
- Estudio del principio de superposición.
- Comparación de diferentes métodos para determinar la línea elástica: principio del trabajo virtual, analogía de Mohr.
- Estudio de sistemas estáticamente determinados o indeterminados.
- Determinación de líneas elásticas para vigas estáticamente determinadas o indeterminadas sometidas a carga.
- Determinación de la línea elástica de una viga sometida a carga mediante el principio del trabajo virtual (cálculo).
- Determinación de la línea elástica de una viga sometida a carga mediante el Método de Mohr (representación gráfica).
- Estudio de varios casos de carga a diferente momento de flexión: carga puntual o momento de flexión.
- Aplicación del principio de superposición de la viga sometida a cargas y momentos.
- Determinación de la desviación máxima de la viga sometida a carga.
- Determinación del ángulo de inclinación de la viga sometida a carga.
- Comparación entre los valores calculados y teóricos para el ángulo de inclinación y desviación de la viga sometida a carga.
