MFCS2 Equipo de Estudio de Fuerzas en Celosías Hiperestáticas

UNIT FOR STUDYING FORCES IN AN OVERDETERMINATE TRUSS - MFCS2

SISTEMAS INNOVADORES

El Equipo de Estudio de Fuerzas en Celosías Hiperestáticas, "MFCS2", permite la medición de los esfuerzos en las barras en dos tipos de celosías, isostáticas o estáticamente determinadas e hiperestáticas o estáticamente indeterminadas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las barras con métodos matemáticos como el método de nudos, seccciones o Ritter y el teorema de Castigliano.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Estudio de Fuerzas en Celosías Hiperestáticas, "MFCS2", permite la medición de los esfuerzos en las barras en dos tipos de celosías, isostáticas o estáticamente determinadas e hiperestáticas o estáticamente indeterminadas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las barras con métodos matemáticos como el método de nudos, seccciones o Ritter y el teorema de Castigliano.

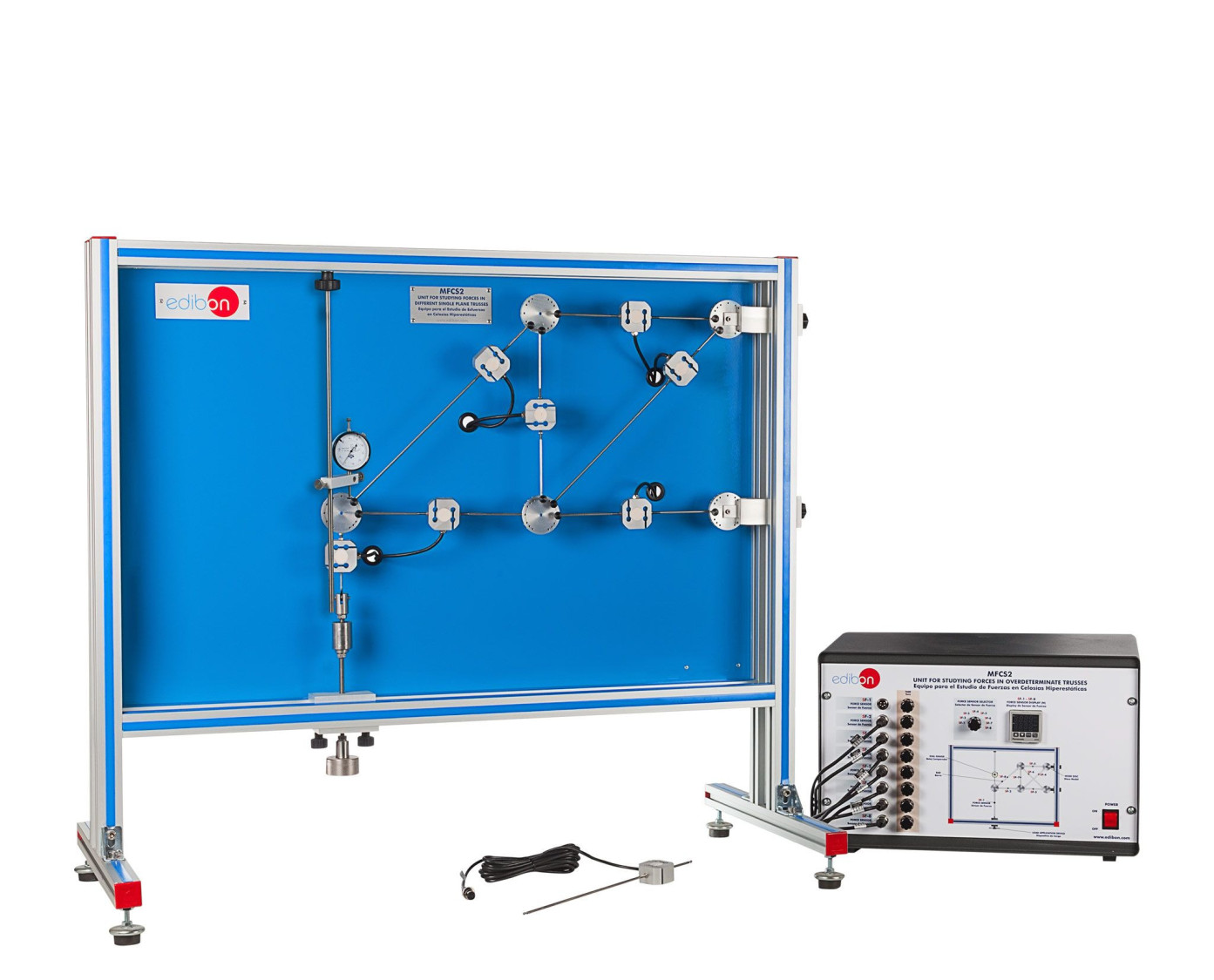

El equipo consta de ocho barras de acero inoxidable de diferentes longitudes para formar distintas celosías, una de ellas permite convertir la estructura en hiperestática. Entre las barras se colocará un sensor de fuerza para medir los esfuerzos en las barras. Éstas trabajarán a tracción o compresión y se colocarán formando unidades triangulares con diferentes ángulos. Las barras pueden ser consideradas como ideales, ya que la fricción se desprecia y los nodos no transmiten momentos.

Para generar una fuerza externa en la celosía, un dispositivo de aplicación de carga se une a uno de los discos nodos y mediante un sensor de fuerza se mide la carga aplicada. El equipo incluye un reloj comparador para visualizar la deformación en cualquier nodo cuando se somete la estructura a una fuerza externa. Mediante una consola electrónica se muestran en un display digital las lecturas de fuerza de las barras.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación de las fuerzas que actúan en una celosía plana, estáticamente determinada o isostática.
  2. Investigación de las fuerzas que actúan en una celosía plana hiperestática.
  3. Medición de los esfuerzos en las barras en diferentes configuraciones de celosías planas mediante galgas extensiométricas.
  4. Estudio de la distribución de fuerzas que actúan en una celosía plana estáticamente determinada.
  5. Estudio de la distribución de fuerzas que actúan en una celosía plana hiperestática (utilizando una barra extra).
  6. Estudio de la dependencia de los esfuerzos en las barras de las fuerzas externas en las diferentes configuraciones de celosías planas según la dirección de la fuerza.
  7. Estudio de la dependencia de los esfuerzos en las barras de las fuerzas externas en las diferentes configuraciones de celosías planas según la magnitud de la fuerza.
  8. Estudio de la dependencia de los esfuerzos en las barras de las fuerzas externas en las diferentes configuraciones de celosías planas según el punto de aplicación de la fuerza.
  9. Cálculo de los esfuerzos en las barras en diferentes configuraciones de celosías planas estáticamente determinadas e hiperestáticas mediante el método de secciones o Ritter.
  10. Cálculo de los esfuerzos en las barras de diferentes configuraciones de celosías planas estáticamente determinadas e hiperestáticas mediante el método de nudos.
  11. Comparación de los esfuerzos de las barras con el método de secciones o Ritter y el método de los nudos en distintas configuraciones de celosías planas estáticamente determinadas e hiperestáticas.
  12. Cálculo de la deformación en un punto definido mediante la aplicación del primer teorema de Castigliano.
  13. Comparar las deformaciones sufridas bajo un mismo estado de carga por una celosía isostática y por una hiperestática.
  14. Comparación de la deformación experimental con la deformación calculada.
