MEPE Equipo para Estudio de Problemas de Estabilidad
SISTEMAS INNOVADORES
El Equipo para Estudio de Problemas de Estabilidad, "MEPE", está destinado al estudio de la estabilidad en una barra sometida a pandeo mediante la obtención de la carga crítica en diferentes configuraciones.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

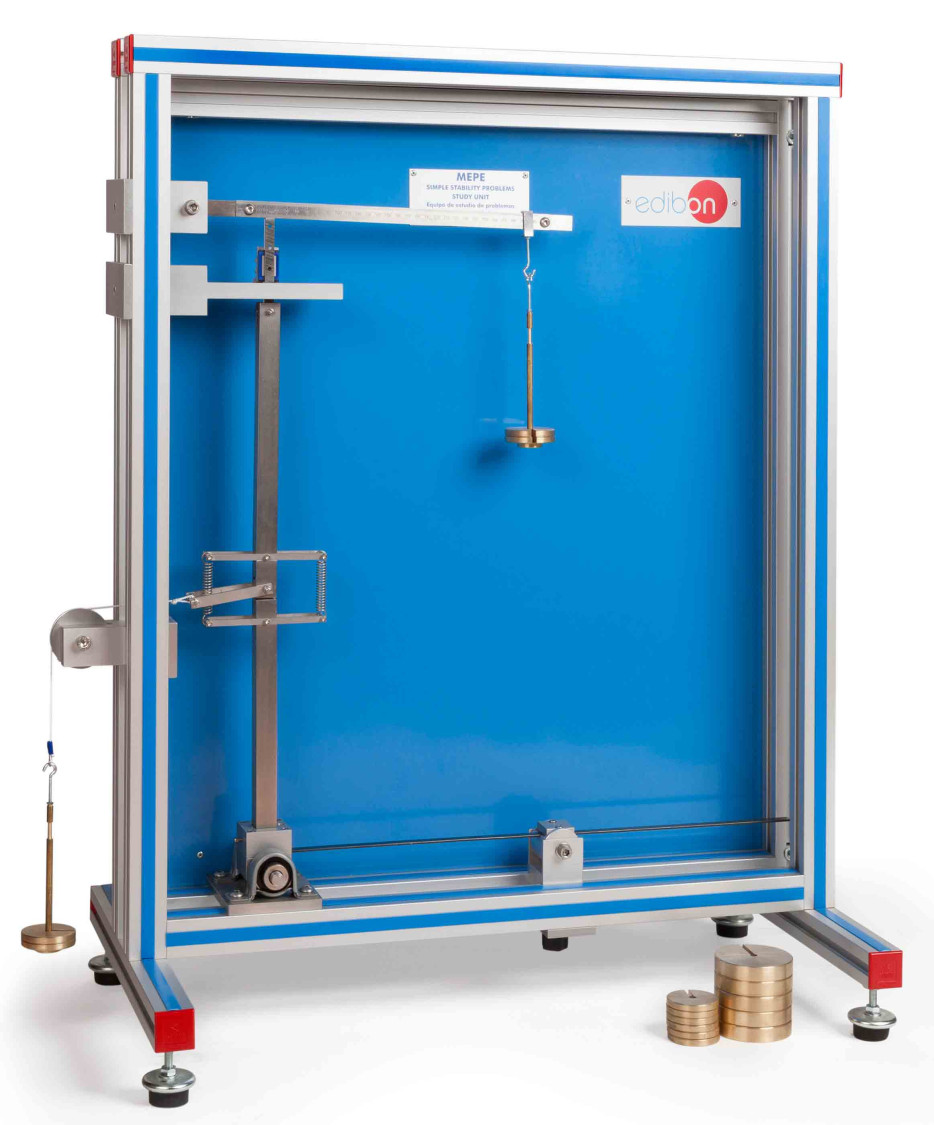

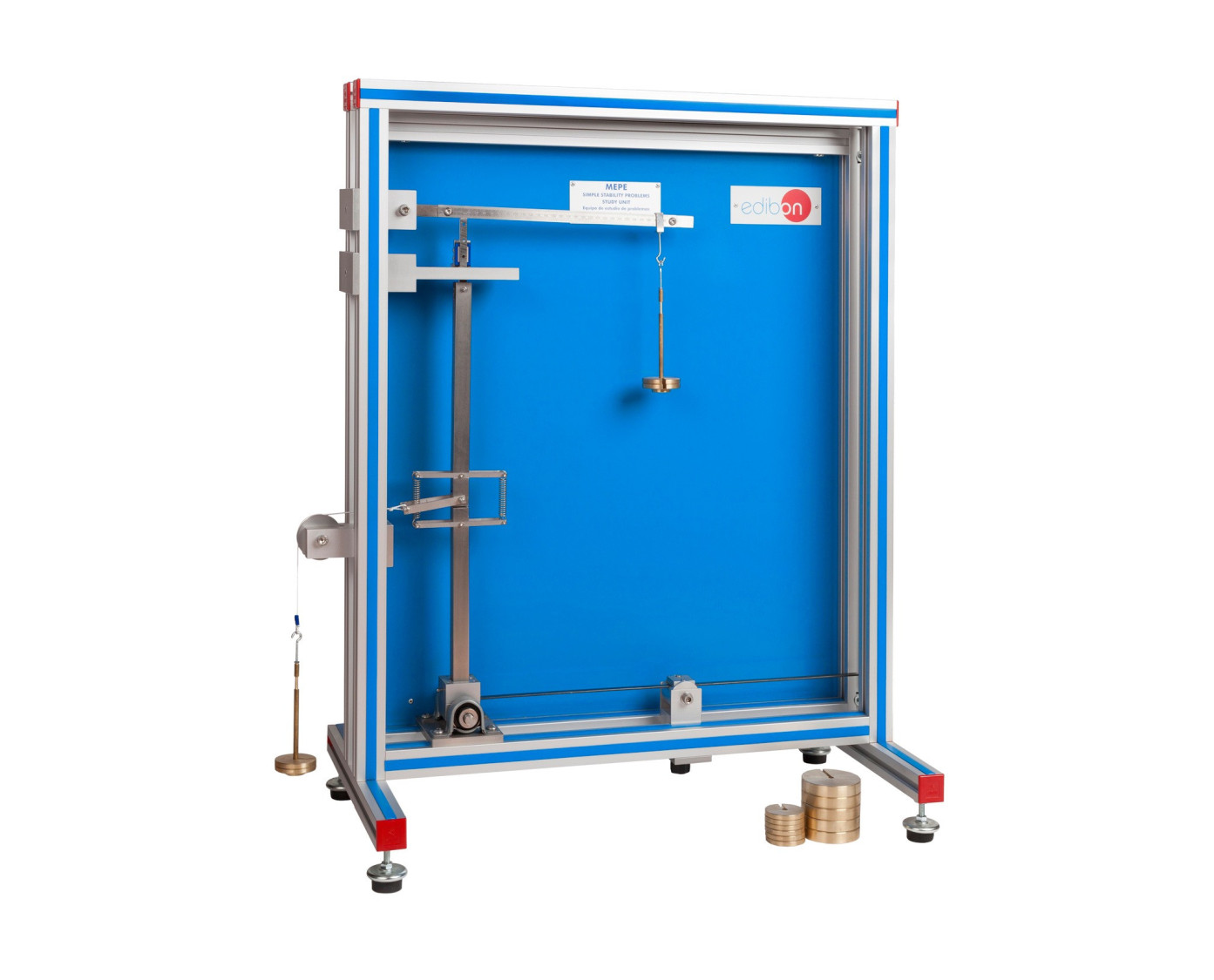

El Equipo para Estudio de Problemas de Estabilidad, "MEPE", está destinado al estudio de la estabilidad en una barra sometida a pandeo mediante la obtención de la carga crítica en diferentes configuraciones.
El equipo está formado por dos barras, de idéntica longitud, unidas entre sí mediante una articulación central de baja fricción.
La barra superior se une al sistema fijo mediante un apoyo articulado móvil y la inferior lo hace mediante un apoyo articulado fijo. Este apoyo fijo inferior puede configurarse para el estudio de una sujeción elástica mediante el empotramiento de una lámina de acero biapoyada que actúa a modo de resorte torsional.
Para el estudio de una articulación elástica se puede configurar la articulación central que une las dos barras con la incorporación de dos muelles que realizan conjuntamente un par, equivaliendo así también a un resorte torsional.
Además, el equipo incorpora un sistema para la aplicación de una fuerza lateral, que permite estudiar el efecto de la misma sobre la carga crítica de pandeo. El sistema consiste en un cable y un peso, que genera una fuerza transversal a la articulación de la barra expuesta a pandeo.
Para todas las prácticas experimentales se permite variar de forma continua la carga de compresión aplicada sobre la barra expuesta a pandeo, lo que permite hallar con mayor precisión el valor crítico de carga. Este sistema está formado por una barra sobre la cual se aplican pesos, transmitiendo esa fuerza a la barra, la cual es posible medir con ayuda de una regla milimetrada.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Cálculo teórico de la carga crítica de pandeo en un sistema con articulación elástica.
- Obtención experimental de la carga crítica de pandeo en un sistema con articulación elástica.
- Cálculo teórico de la carga crítica de pandeo en un sistema con apoyo elástico.
- Obtención experimental de la carga crítica de pandeo en un sistema con apoyo elástico.
- Estudio teórico de la relación entre el ángulo y la carga en un sistema con articulación elástica y fuerza lateral.
- Obtención experimental de la carga para el máximo giro en un sistema con articulación elástica y fuerza lateral.
