MFCS1 Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas

UNIT FOR STUDYING FORCES IN DIFFERENT SINGLE PLANE TRUSSES - MFCS1

SISTEMAS INNOVADORES

El Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas, "MFCS1", permite la medición de los esfuerzos en diversos tipos de celosías planas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las barras con métodos matemáticos clásicos de resistencia de materiales como el método de nudos o el método de las secciones de Ritter.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Estudio de Fuerzas en Diferentes Montajes de Celosías Planas, "MFCS1", permite la medición de los esfuerzos en diversos tipos de celosías planas, el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las barras con métodos matemáticos clásicos de resistencia de materiales como el método de nudos o el método de las secciones de Ritter.

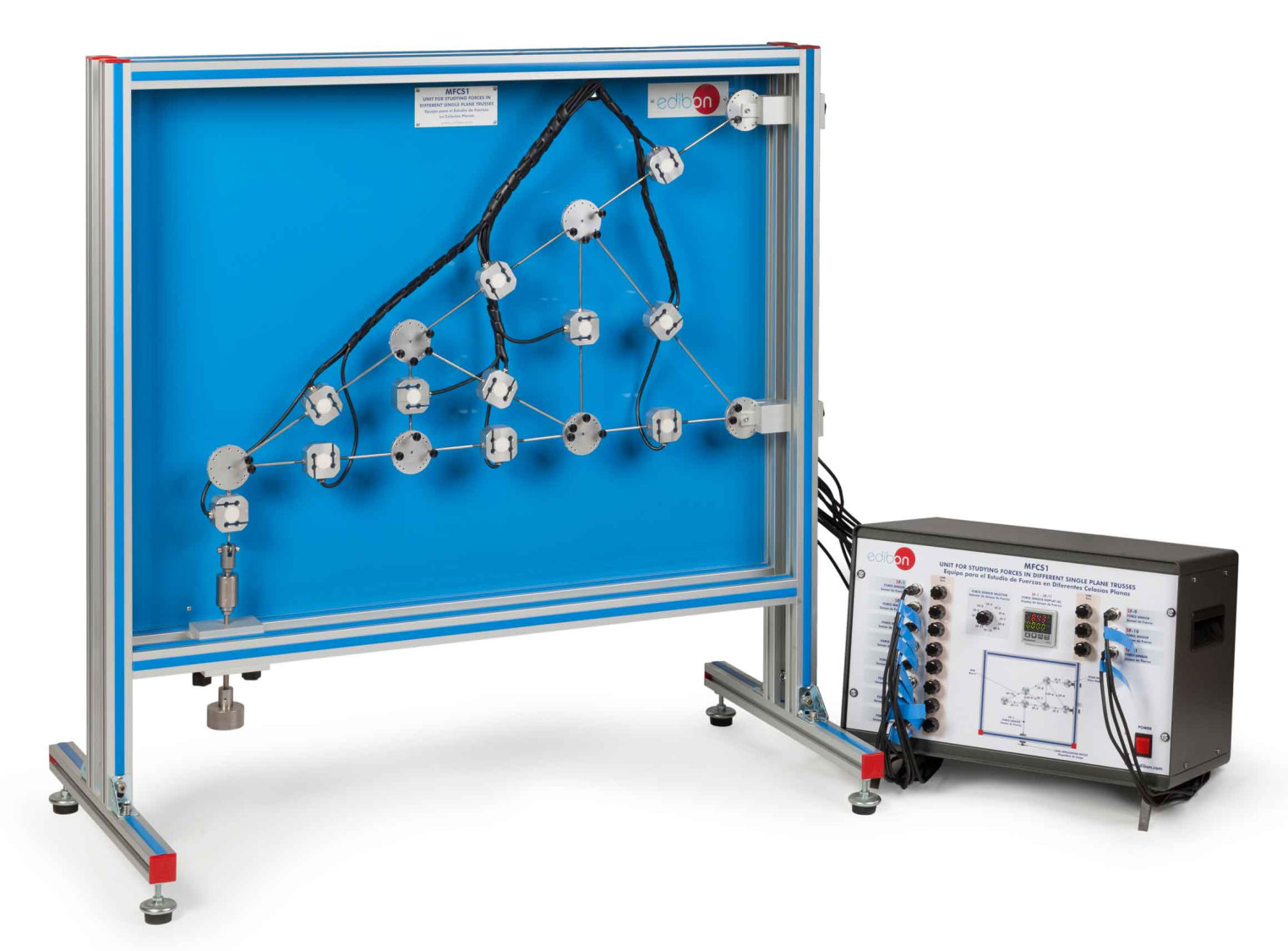

El equipo consta de varias barras que se unen en sus extremos a los nodos mediante tornillos moleteados. Las barras pueden formar unidades triangulares con diferentes ángulos.

Las barras tienen varias longitudes para formar diferentes estructuras de celosía y están sometidas únicamente a esfuerzos de tracción o compresión. Las estructuras pueden ser consideradas como ideales, ya que la fricción se considera despreciable y los nodos y no transmiten momentos. Todas las barras incluyen un sensor de fuerza para medir la fuerza de cada barra.

Para generar una fuerza externa en la celosía, un dispositivo de aplicación de carga se une a uno de los discos nodos y mediante un sensor de fuerza se mide la carga aplicada.

El bastidor incluye dos soportes para crear los apoyos en dos de los discos de nodo de la estructura.

Mediante una consola electrónica se muestran en un display digital las lecturas de fuerza de las barras.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Investigación de los esfuerzos que intervienen en una celosía plana.
  2. Medición de los esfuerzos en las barras en diferentes configuraciones de celosías planas empleando galgas extensiométricas.
  3. Estudio de la dependencia de fuerzas externas en diferentes configuraciones de celosías planas con la dirección de aplicación de la fuerza.
  4. Estudio de la dependencia de fuerzas externas en diferentes configuraciones de celosías planas con la magnitud de aplicación de la fuerza.
  5. Estudio de la dependencia de fuerzas externas en diferentes configuraciones de celosías planas con el punto de aplicación de la fuerza.
  6. Cálculo de los esfuerzos en las barras en diferentes configuraciones de celosías planas por el método de secciones o de Ritter.
  7. Cálculo de los esfuerzos en las barras en diferentes configuraciones de celosías planas por el método de nudos.
  8. Comparación de los esfuerzos obtenidos en barras por el método experimental y por los métodos analíticos de nudos y secciones o Ritter.
