MFPG Equipo de Estudio de Fuerzas en Plumas de Grúa

7.1.6.- MECÁNICA DE ESTRUCTURAS 14.1.6.- MECÁNICA DE ESTRUCTURAS
UNIT FOR STUDYING FORCES IN A JIB CRANE - MFPG

SISTEMAS INNOVADORES

El Equipo de Estudio de Fuerzas en Plumas de Grúa, "MFPG", diseñado por EDIBON, permite determinar las fuerzas en los miembros de la pluma de la grúa y confirmar los resultados obtenidos con los cálculos teóricos y con los resultados gráficos de un paralelogramo de fuerzas.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at South Mountain Community College (MARICOPA)
Setting up at South Mountain Community College (MARICOPA)
We have moved to the engineering lab of South Mountain Community College (MARICOPA) to install some of our units. With these new units, we hope that students in the engineering lab can learn the concepts in a practical way.
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Equipo de Estudio de Fuerzas en Plumas de Grúa, "MFPG", ha sido diseñado por EDIBON para estudiar las fuerzas de tracción y compresión en un sistema de fuerzas concurrentes basado en el ejemplo de la pluma de una grúa.

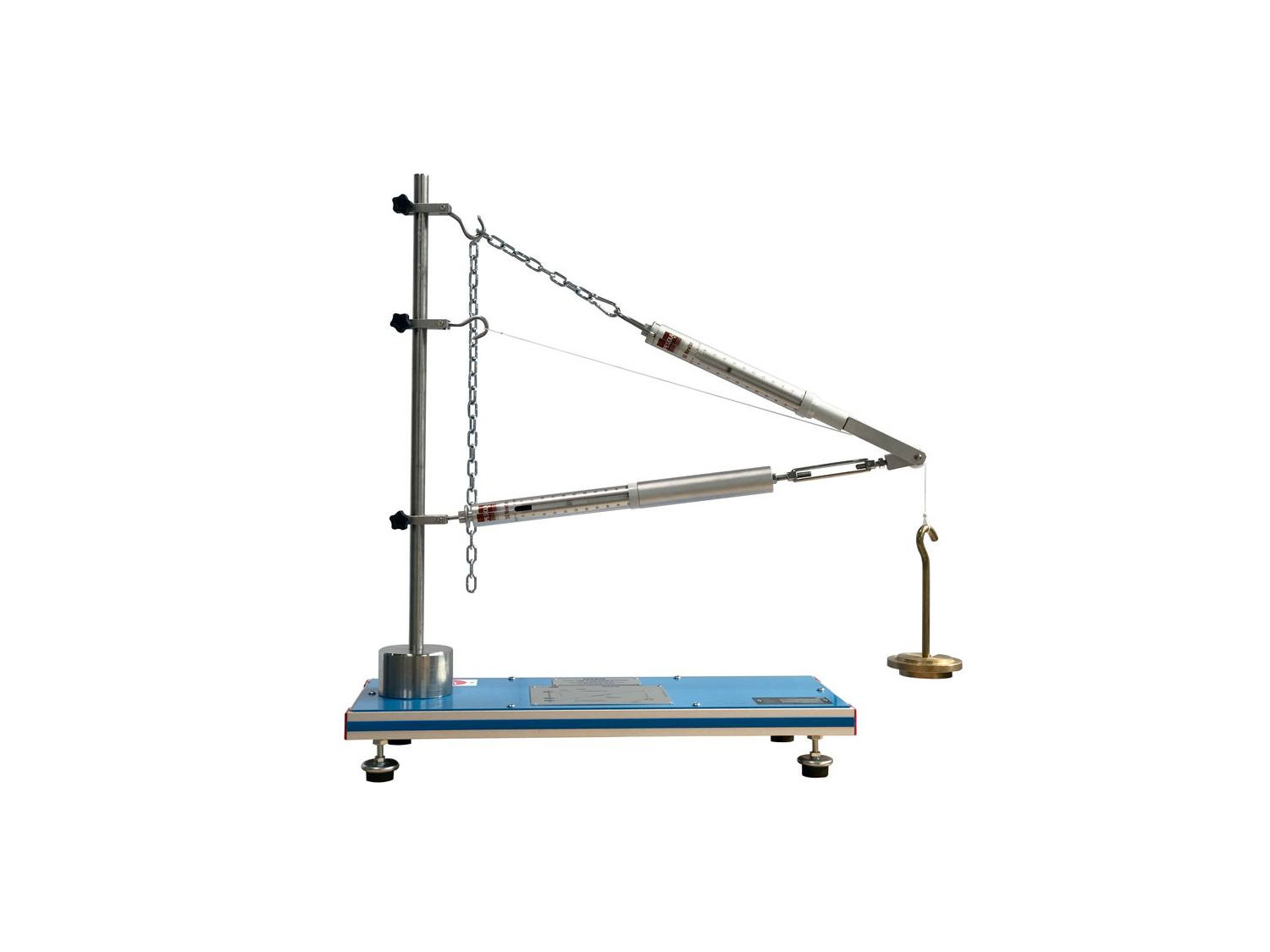

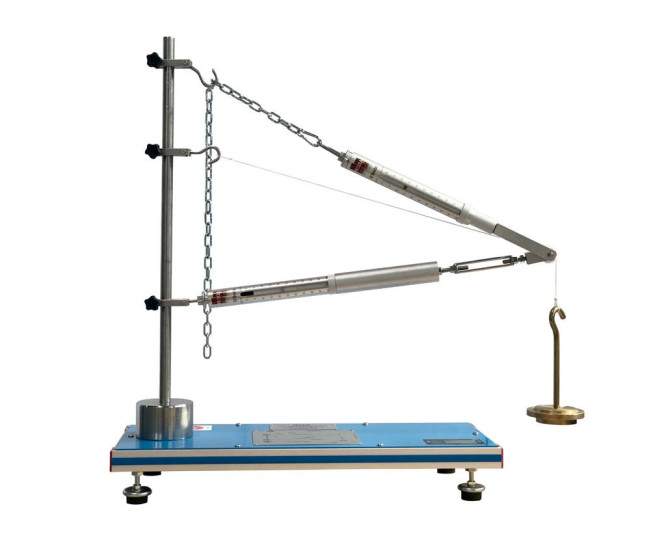

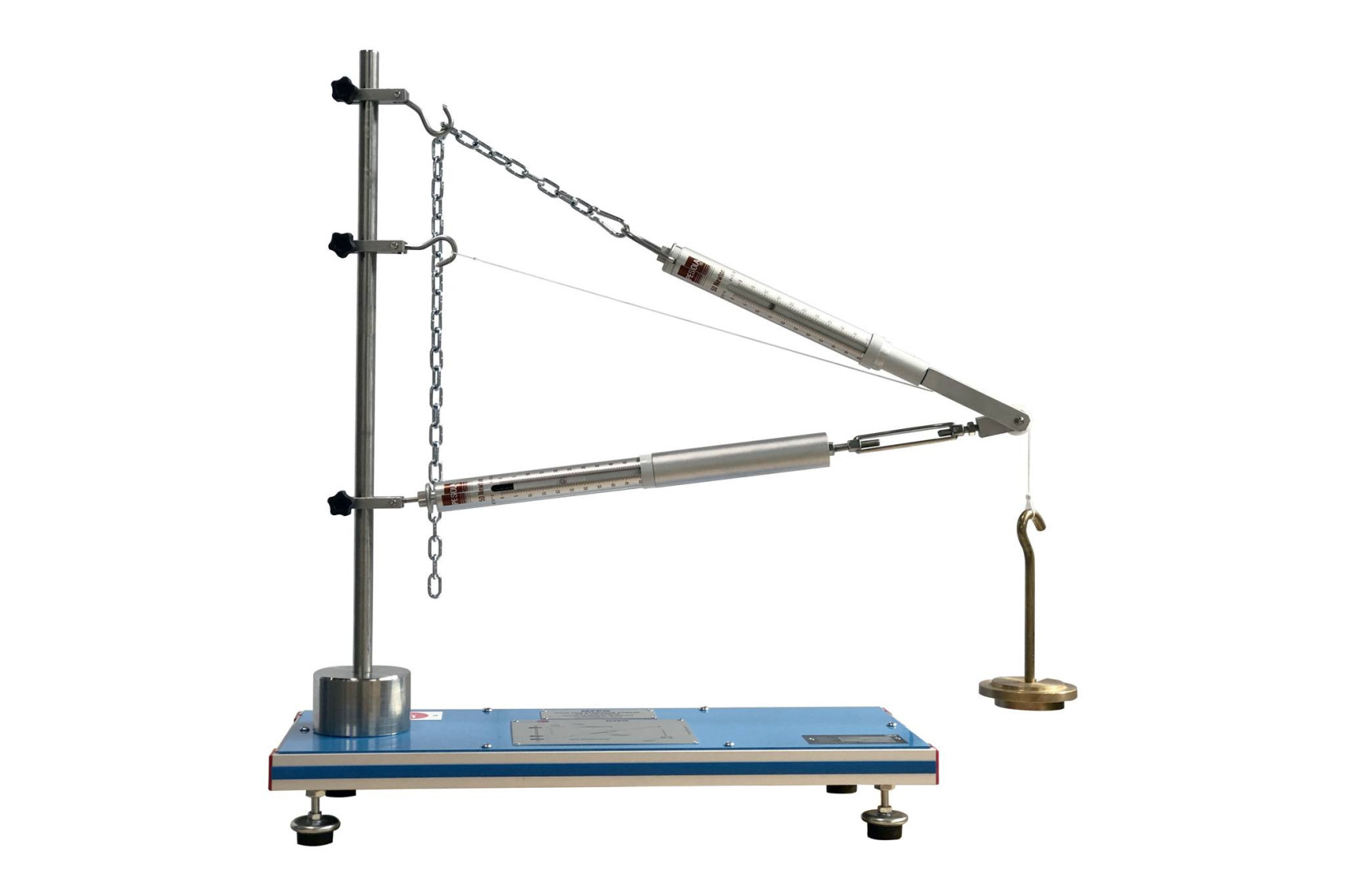

El equipo representa un sistema de fuerzas concurrentes en el que varias fuerzas actúan sobre un único punto de aplicación. Está formado por una barra de longitud ajustable y una cadena, que constituyen la pluma de la grúa. Esta pluma se fija con correderas ajustables a un miembro vertical (barra de soporte).

Mediante un gancho-soporte para pesas y un conjunto de pesas se aplican pesos a la pluma de la grúa.

La fuerza de las barras se mide a través de dos dinamómetros instalados en la barra de longitud ajustable y en la cadena (elementos que constituyen la pluma).

Basado en el ejemplo de una pluma de grúa, las fuerzas se determinan experimentalmente, teóricamente y gráficamente: esfuerzo en el cable, esfuerzo de tracción y esfuerzo de compresión. Las magnitudes y direcciones de las fuerzas se determinan gráficamente con un paralelogramo de fuerzas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de un paralelogramo de fuerzas.
  2. Descomposición gráfica de las fuerzas con el paralelogramo de fuerzas.
  3. Determinación de los esfuerzos en las barras en plumas de formas diferentes: esfuerzo en el cable, esfuerzo de tracción y esfuerzo de compresión.
  4. Comparación de los resultados obtenidos en las prácticas, los valores teóricos y los valores obtenidos por el método gráfico con el paralelogramo de fuerzas.
  5. Comprensión de la acción de los esfuerzos del cable de la grúa sobre la pluma y el efecto de la inclinación de la pluma.

Calidad

SERVICIO POSVENTA

Solicitar información
