MART Equipo de Arco Triarticulado
SISTEMAS INNOVADORES

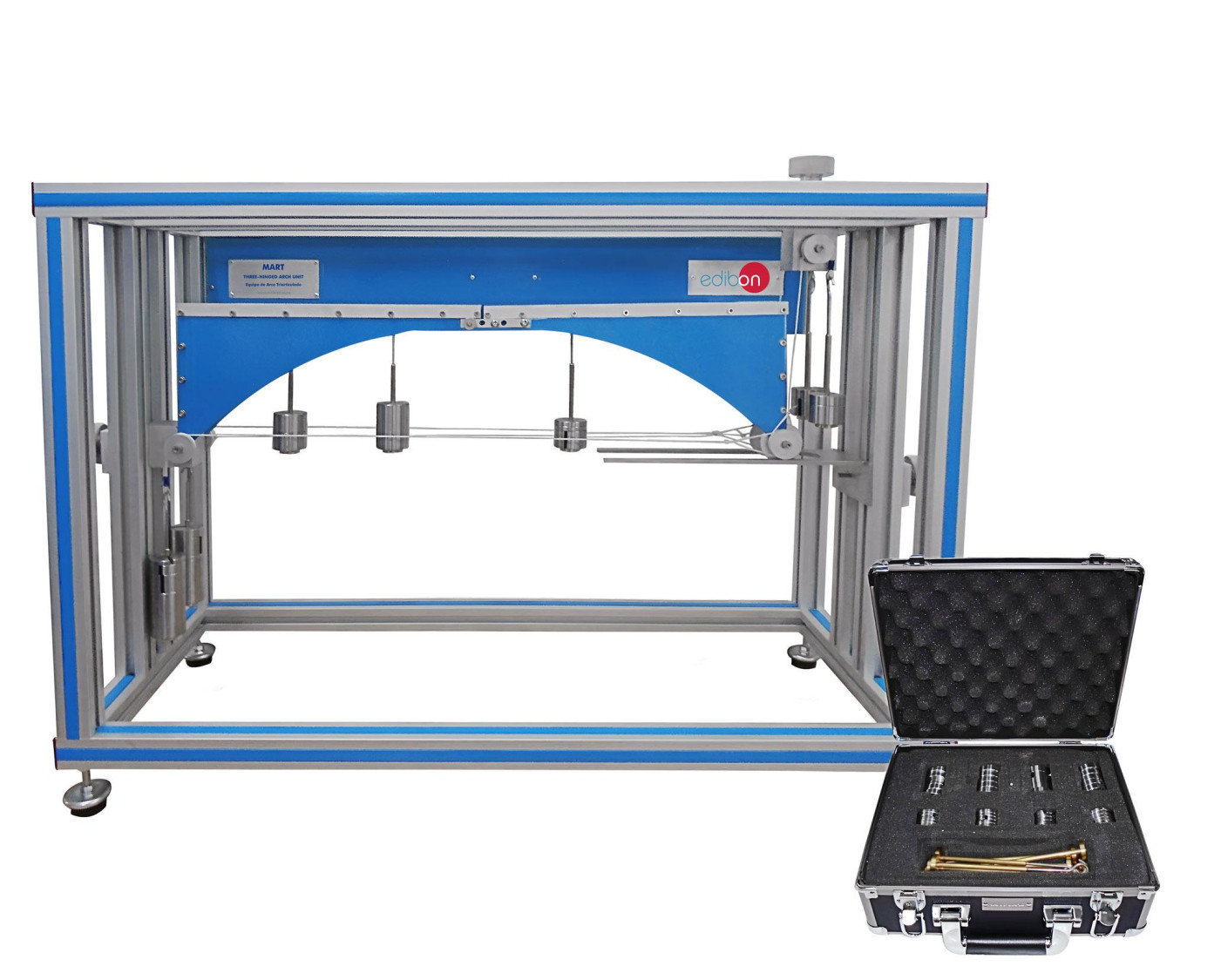

El Equipo de Arco Triarticulado, "MART", permite investigar dos arcos de tres puntos de apoyo estáticamente determinados (simétricos o asimétricos) que simulan dos tipos diferentes de puentes.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El equipo de arco triarticulado "MART" permite al estudiante familiarizarse con arcos de tres puntos de apoyo, para calcular las fuerzas de soporte (para carga puntual, para carga uniformemente distribuida y para carga en movimiento), para investigar la influencia de la carga sobre el empuje horizontal en los soportes, para determinar las líneas de influencia y calcular reacciones de soporte.
El equipo incluye dos segmentos largos de arco y un segmento corto, de los cuales dos a la vez están conectados por un punto de apoyo central, produciendo un arco de tres puntos de apoyo simétrico o asimétrico. Los segmentos del arco son fácilmente intercambiables. Además, los segmentos del arco tienen dos bisagras laterales en su soporte, creando así las tres bisagras.
El punto de apoyo izquierdo permite que la sección del arco gire y se mueva horizontalmente. El punto de apoyo derecho se mantiene en posición aunque permite movimiento de rotación de la sección del arco.
El arco bajo investigación se puede cargar usando una carga puntual, una carga uniformemente distribuida (por pesos) o dos cargas móviles, las cuales simulan un vehículo.
El conjunto de pesas compensa las reacciones de soporte de los puntos de apoyo laterales, lo que permite una comparación entre los valores calculados y valores reales medidos.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Familiarización con arcos de tres puntos de apoyo.
- Comprender las características de los arcos de tres puntos de apoyo simétricos y asimétricos.
- Estudio del método de secciones.
- Aplicación del método de secciones y las condiciones de equilibrio para calcular el empuje horizontal para una carga puntual.
- Aplicación del método de secciones y las condiciones de equilibrio para calcular el empuje horizontal para una carga uniformemente distribuida.
- Aplicación del método de secciones y las condiciones de equilibrio para calcular el empuje horizontal para una carga distribuida.
- Comparación del empuje horizontal calculado y medido para una carga puntual.
- Comparación del empuje horizontal calculado y medido para una carga uniformemente distribuida.
- Comparación del empuje horizontal calculado y medido para una carga distribuida.
- Estudio de la línea de influencia para los soportes bajo una carga en movimiento y una carga puntual con los valores calculados.
- Comparación de la línea de influencia para los soportes bajo una carga en movimiento y una carga puntual con los valores calculados.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Simulación de un vehículo que pasa por un arco.
- Investigación de la relación de las cargas aplicadas en el empuje horizontal en los soportes.
