MFBS Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples)

UNIT FOR STUDYING FORCES IN A SIMPLE BAR STRUCTURE - MFBS

SISTEMAS INNOVADORES

El Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples), "MFBS", diseñado por EDIBON, permite el estudio de las fuerzas que actúan en una celosía simple cuando es sometida a una carga puntual en uno de los nodos que componen la estructura.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

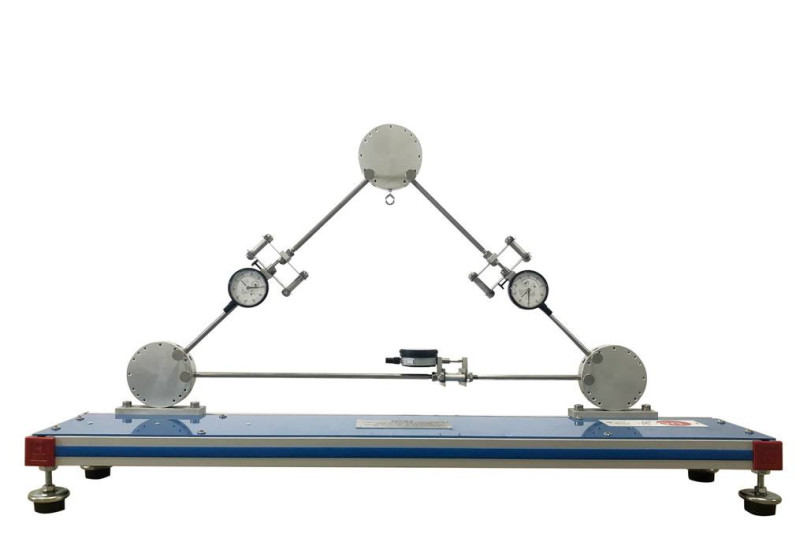

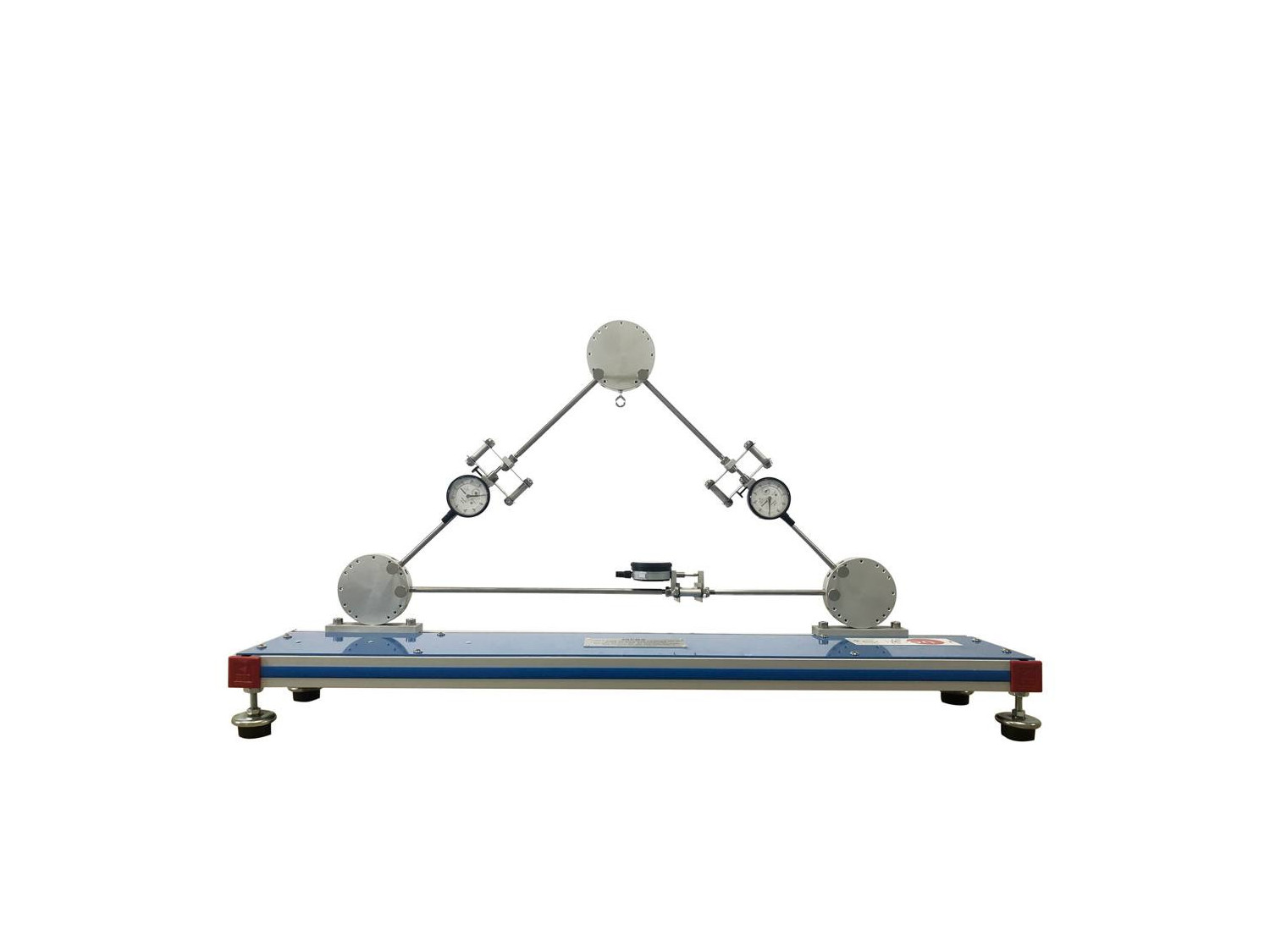

El Equipo para Estudio de Fuerzas en una Estructura de Barras Simple (Celosías Simples), "MFBS", diseñado por EDIBON, permite el estudio de las fuerzas que actúan en una celosía simple cuando es sometida a una carga puntual en uno de los nodos que componen la estructura.

Está compuesto por un juego de cinco barras, tres de ellas tienen la misma longitud, y las otras dos son de diferente longitud.

Cada barra posee dos placas unidas entre sí mediante dos soportes y un reloj comparador fijado a la barra mediante un soporte. Estas placas pueden flexionarse en función de la fuerza aplicada a las barras, ya sea de tracción o compresión, logrando de esta manera calcular dicha fuerza midiendo la deformación producida en la lámina mediante el reloj comparador.

La unión de las barras se hace mediante tres discos nodales, dos de ellos, localizados en la parte inferior, que se utilizan de apoyo para la estructura y el tercero se utiliza para colocar una carga determinada mediante el juego de pesas.

Mediante los discos nodales se puede cambiar la disposición de las barras para formar distintas celosías, combinando los ángulos de unión entre los discos y las barras. De esta manera se pueden obtener ángulos entre barras de 60°/60°/60°, 45°/90°/45°, 30°/120°/30° y 120°/30°/30°.

Se utilizan un juego de pesas y un colgador de pesas para aplicar una carga externa al disco superior de la estructura de barras simples.

Las fuerzas de las barras en las diferentes estructuras se determinan mediante el método de nudos y los cálculos, y se comparan con los resultados experimentales.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida de los esfuerzos en barras de una estructura de barras simples.
  2. Medida de los esfuerzos en las barras en diferentes configuraciones de una estructura de barras simples.
  3. Cálculo teórico de los esfuerzos en barras, en diferentes configuraciones de una estructura de barras simples, mediante el método de los nudos.
  4. Cálculo teórico de los esfuerzos en barras, en diferentes configuraciones de una estructura de barras simples, mediante el método gráfico.
  5. Comparación del método experimental con los métodos teóricos: método de los nudos y método gráfico.
