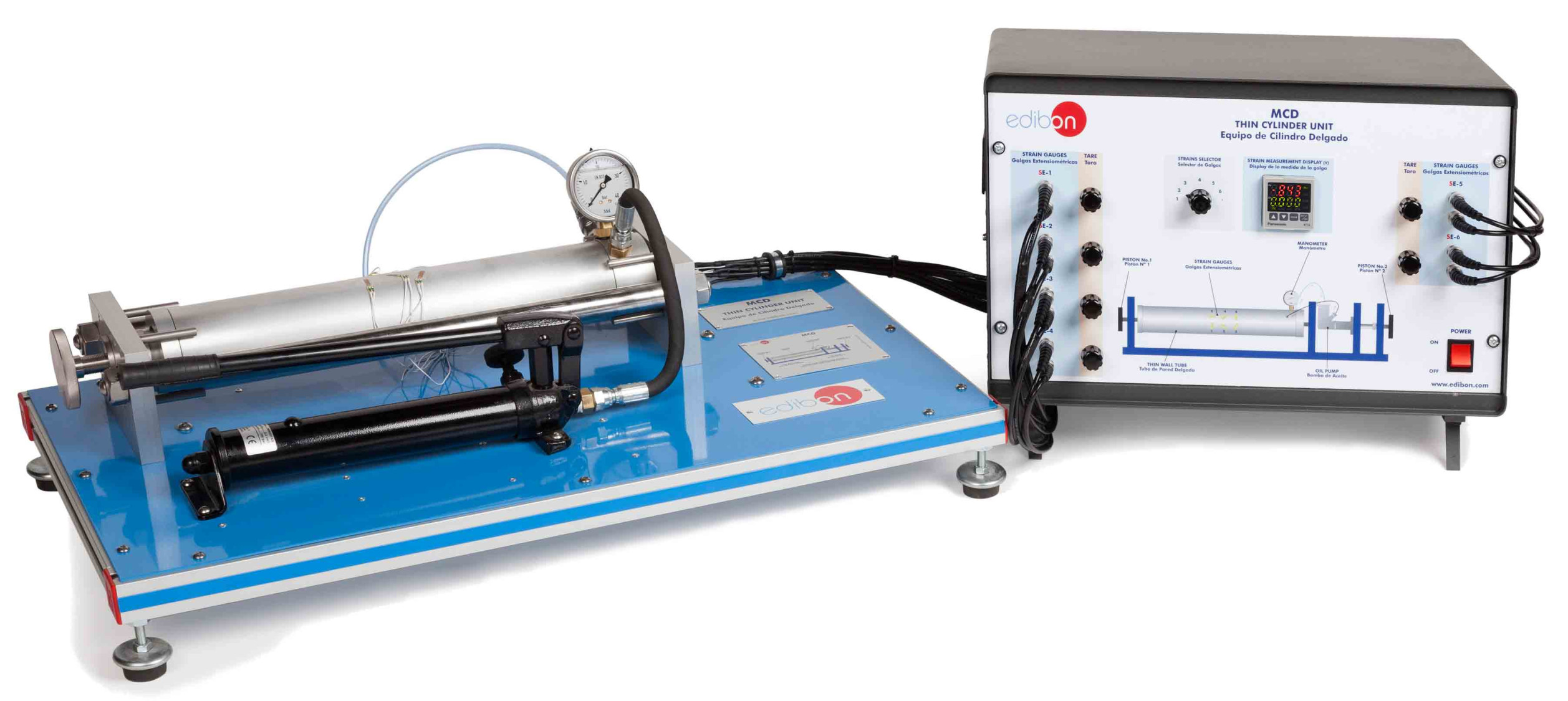

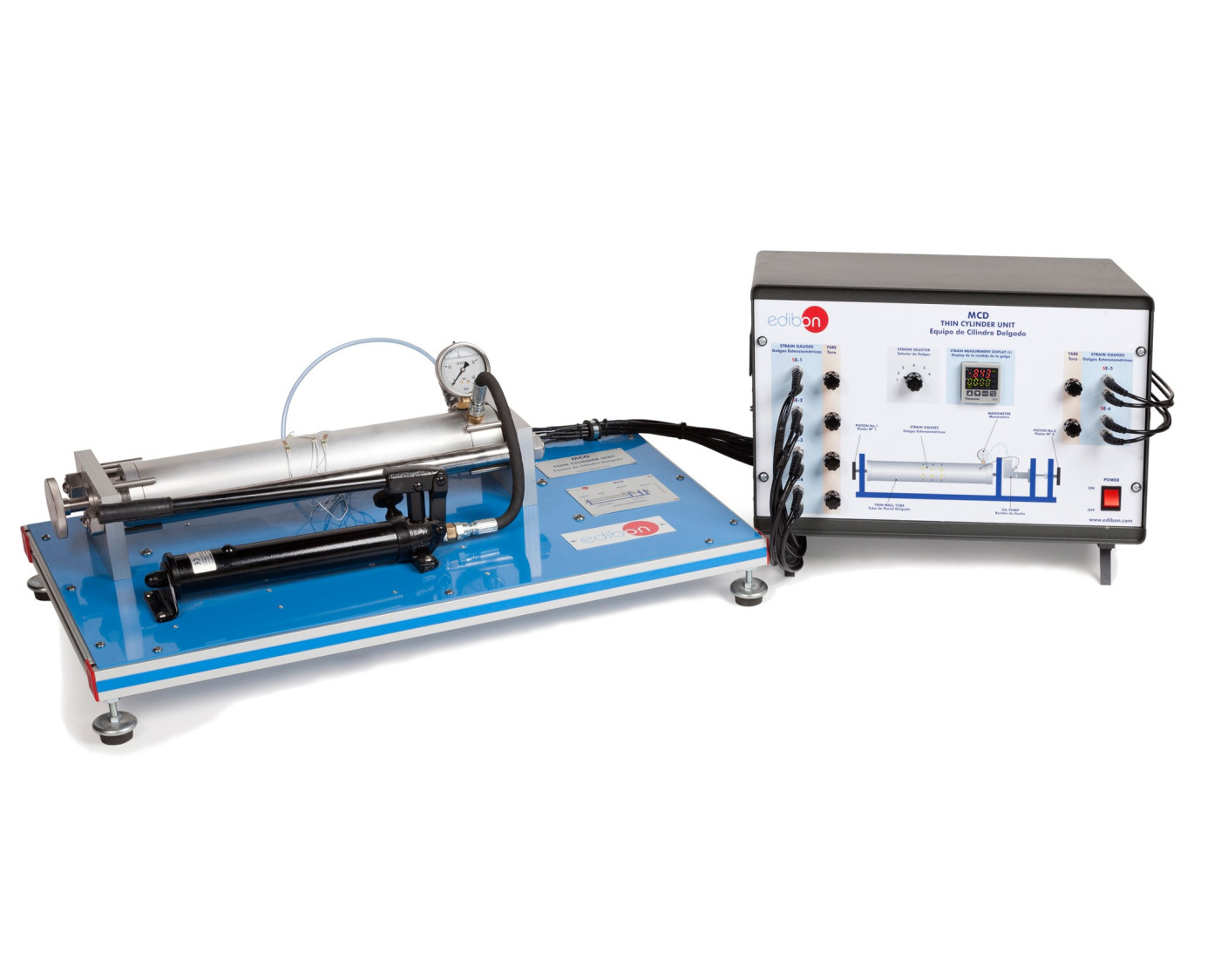

MCD Equipo de Cilindro Delgado

THIN CYLINDER UNIT - MCD

SISTEMAS INNOVADORES

El Equipo de Cilindro Delgado, "MCD", se ha diseñado para permitir al estudiante comprobar varias fórmulas analíticas con resultados reales medidos. Las galgas extensiométricas montadas en distintas posiciones y orientaciones sobre el cilindro proporcionan al estudiante la oportunidad de interpretar las tensiones y deformaciones para un sistema de tensiones biaxial.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Cilindro Delgado, "MCD", se ha diseñado para permitir al estudiante comprobar varias fórmulas analíticas con resultados reales medidos. Las galgas extensiométricas montadas en distintas posiciones y orientaciones sobre el cilindro proporcionan al estudiante la oportunidad de interpretar las tensiones y deformaciones para un sistema de tensiones biaxial.

En el equipo se proporcionan los medios necesarios para aliviar las tensiones longitudinales sobre el cilindro, de forma que se pueden determinar con precisión el coeficiente de Poisson y el módulo de Young del material del cilindro.

El Equipo de Cilindro Delgado se suministra con una bomba manual de aceite.

En el cilindro de pared delgada hay un pistón ubicado en dirección axial. Está taladrado para adaptarse a un manómetro y a una manguera de goma flexible resistente a altas presiones que conecta la bomba manual al equipo. Este pistón también cuenta con una válvula de alivio de presión incorporada y el aceite proveniente de esa válvula de alivio retorna al depósito de la bomba a través de un tubo flexible.

El recorrido hacia afuera está limitado por topes.

El cilindro, que descansa sobre cuatro clavijas, está apoyado en una estructura y colocado en dirección axial mediante un tope fijo y un tope ajustable. Cuando se desatornilla el tope ajustable, el aceite presurizado en el cilindro fuerza al pistón contra los topes. Cuando se atornilla el tope, hace que el pistón se aleje de los topes y toda la carga axial se traslada a la estructura, aliviando así al cilindro de todas las tensiones longitudinales. Se garantiza la transmisión de carga axial pura del cilindro a la estructura gracias a las bolas de acero templado ubicadas en cada extremo del cilindro.

El cilindro tiene seis galgas extensiométricas adheridas que permiten el registro de las deformaciones ,producidas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de rigidez en el rango elástico. Ley de Hooke y determinación de módulo de elasticidad E en aleación de aluminio.
  2. Deformación indirecta por efecto Poisson. Coeficiente de Poisson (ν).
  3. Estudio de deformación bajo aplicación de fuerza uniaxial. Diagramas circulares Mohr.
  4. Estudio de deformación bajo aplicación de fuerza biaxial. Diagramas circulares Mohr.
