AEL-EEA Aplicación del Estudio de Alternadores

ALTERNATORS STUDY APPLICATION - AEL-EEA

SISTEMAS INNOVADORES

La Aplicación de Estudio de Alternadores, "AEL-EEA", ha sido diseñada por Edibon para estudiar el comportamiento de los generadores síncronos con excitación independiente.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación de Estudio de Alternadores, "AEL-EEA", ha sido diseñada por Edibon para estudiar el comportamiento de los generadores síncronos con excitación independiente.

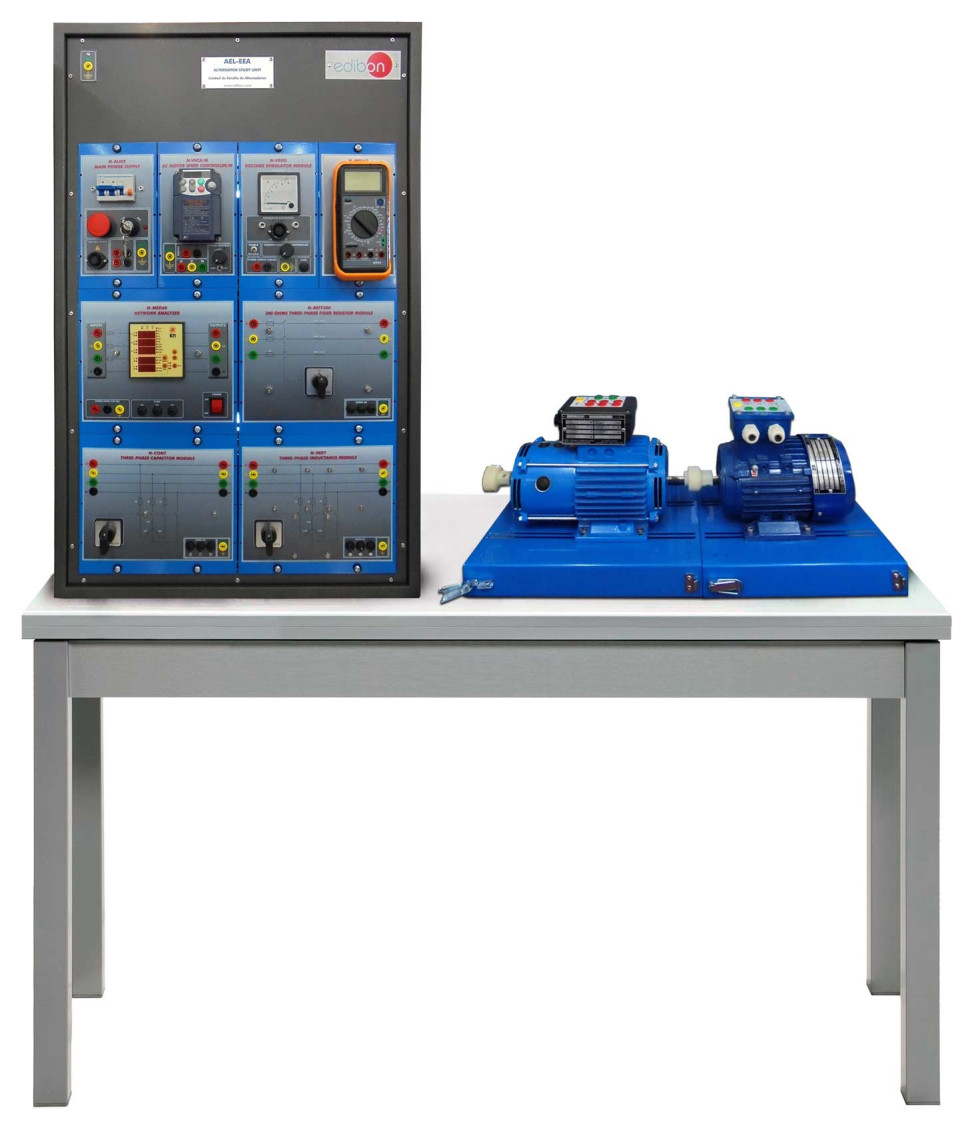

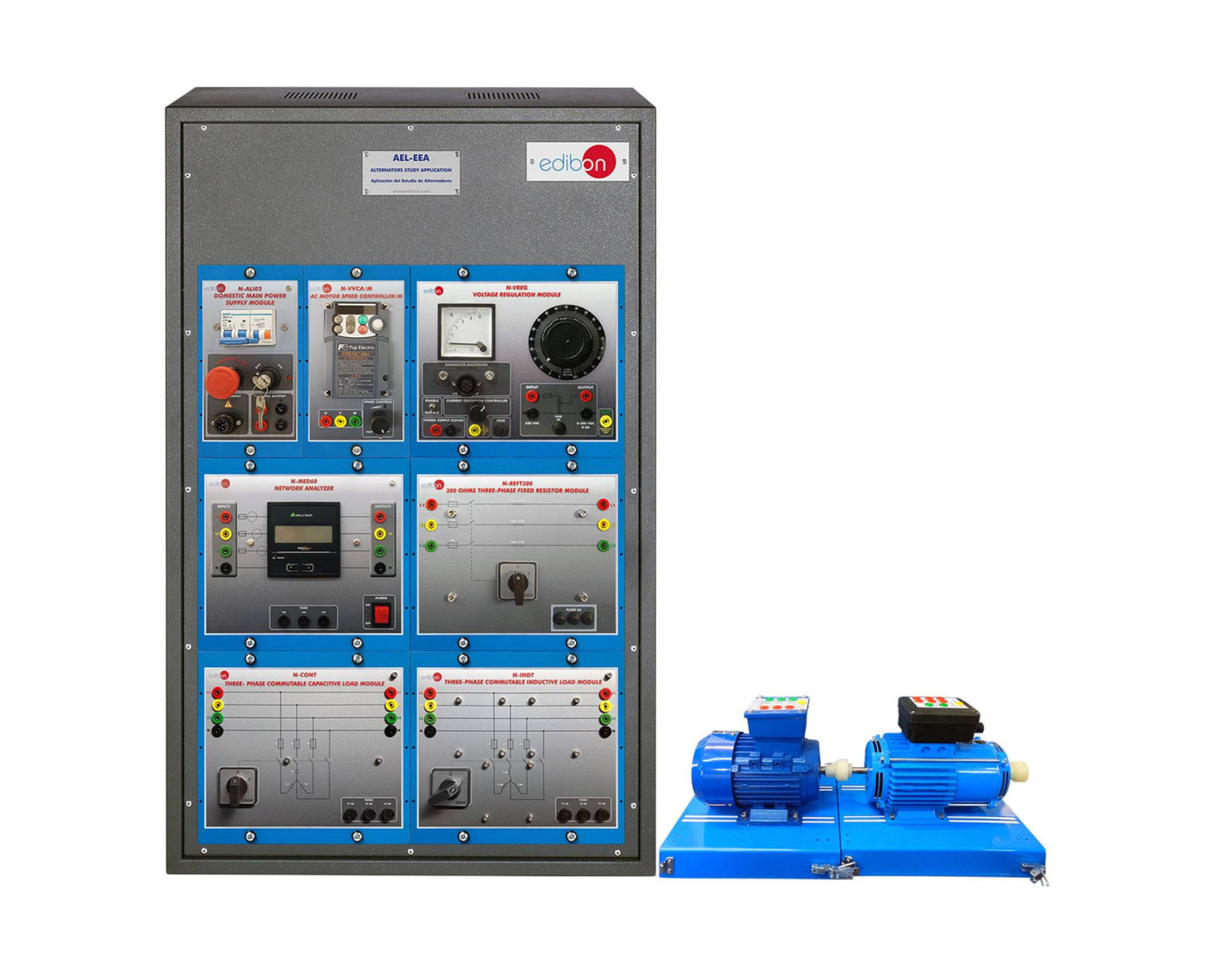

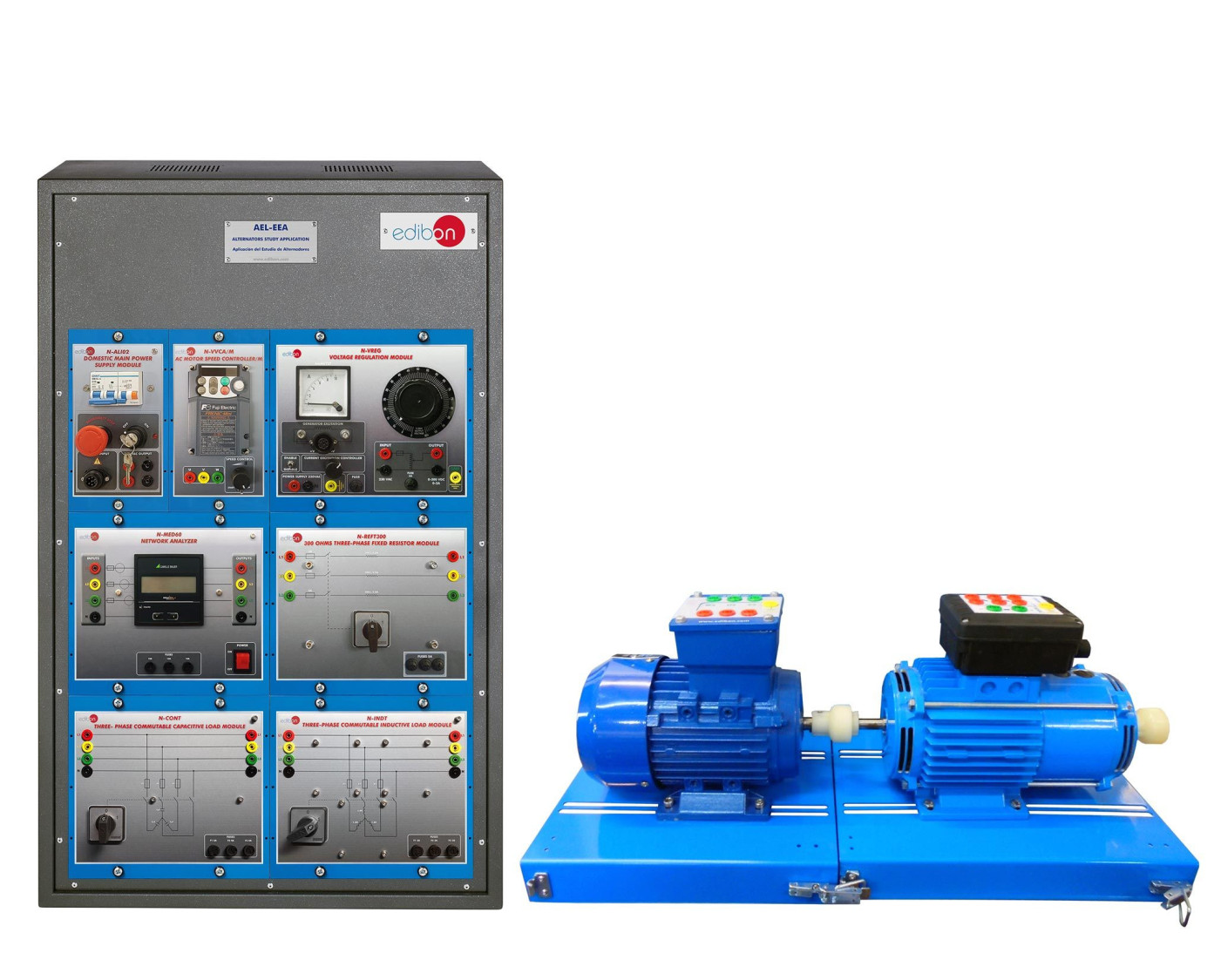

ta aplicación está formada por un grupo motor-generador y una serie de módulos que permiten el estudio de los conceptos más importantes de los generadores síncronos trifásicos con excitación independiente. El motor que arrastra al generador es un motor de inducción que simula una turbina.

ta aplicación permite al estudiante adquirir los conocimientos más relevantes acerca de los generadores síncronos con excitación independiente. El estudiante aprenderá a cablear y conectar este tipo de máquinas y a poner en marcha el resto de componentes. Para este propósito, la aplicación incluye los controladores de la excitación y de la frecuencia. El comportamiento de la máquina cambia cuando la carga varía, así se incluyen todos los tipos de cargas estáticas para que el usuario sea capaz de ver los efectos a través del módulo analizador de redes. Este módulo muestra los parámetros eléctricos más importantes. Otra operación importante que puede ser llevada a cabo en esta aplicación es la compensación del factor de potencia. Este ejercicio es llevado a cabo con condensadores incluidos en el AEL-EEA.

Opcionalmente, esta aplicación puede ser suministrado con el Software de Sistema de Control y Adquisición para Datos de Máquinas Eléctricas, con SCADA "EM-SCADA", un Software de Adquisición de Datos desarrollado por Edibon que permite monitorizar todas las formas de onda de voltaje, corriente y par para el estudio en profundidad del comportamiento del generador de inducción trifásico.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Comprobación de la fuente de alimentación principal.
  2. Puesta en marcha del controlador de frecuencia.
  3. Ajuste de los valores necesarios del controlador de frecuencia.
  4. Ajuste de la dirección de giro.
  5. Ajuste de la función de arranque.
  6. Ajuste de la frecuencia de conmutación, voltaje nominal, corriente nominal, frecuencia nominal, etc.
  7. Estudio del rendimiento operacional del controlador de frecuencia.
  8. Medida de la potencia y RMS.
  9. Realización de diferentes experimentos con el generador y las cargas.
  10. Optimización de la función U/f.
  11. Regulación de la corriente de campo y del voltaje en circuito abierto.
  12. Caída de tensión del generador con carga resistiva.
  13. Caída de tensión del generador con carga inductiva.
  14. Ensayo a tensión constante en la salida del generador.
  15. Compensación del factor de potencia del generador.

Algunas posibilidades practicas con el EM-SCADA:

  1. Visualización de las formas de onda del generador sincrono.

- El usuario puede realizar otros ejercicios diseñados por él mismo.
