El Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA", ha sido desarrollado por EDIBON para el estudio y análisis del comportamiento de las máquinas eléctricas rotativas y estáticas tales como motores trifásicos y monofásicos de CA, generadores síncronos, motores-generadores de CC o transformadores trifásicos y monofásicos.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA", ha sido desarrollado por EDIBON para el estudio y análisis del comportamiento de las máquinas eléctricas rotativas y estáticas tales como motores trifásicos y monofásicos de CA, generadores síncronos, motores-generadores de CC o transformadores trifásicos y monofásicos.

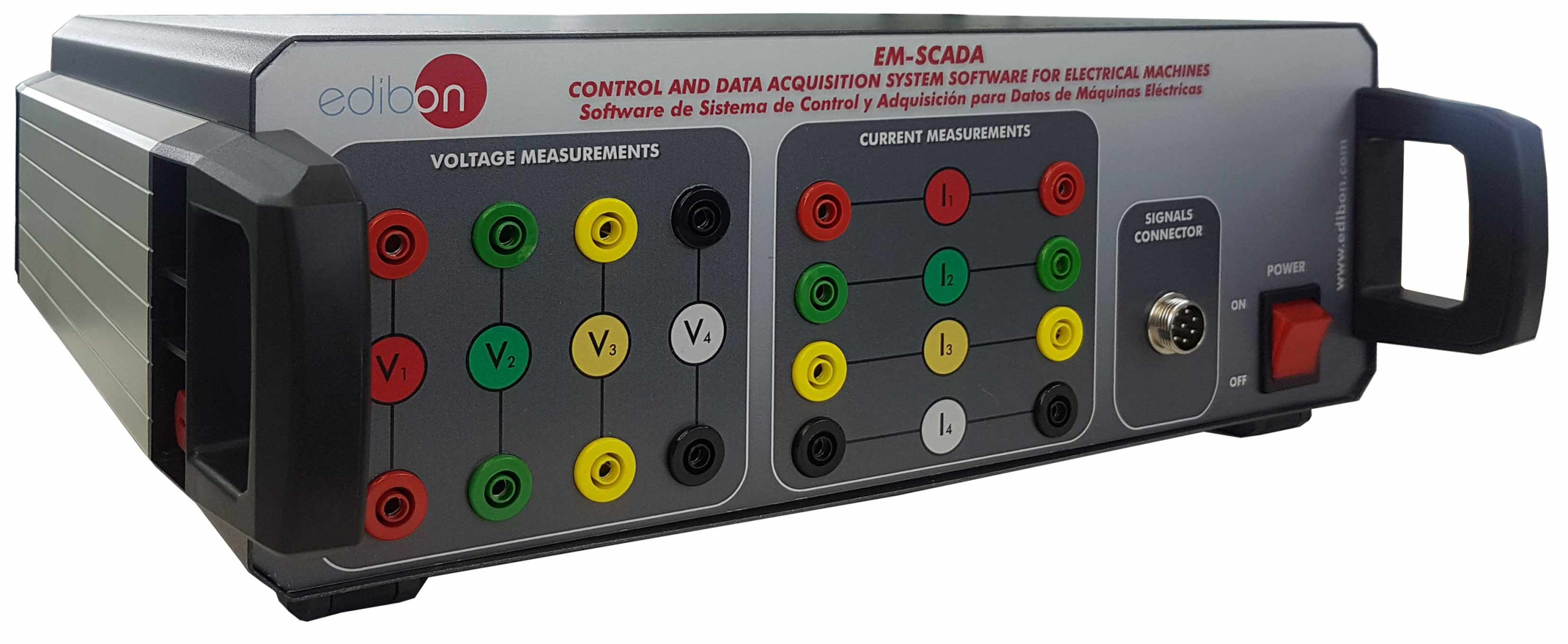

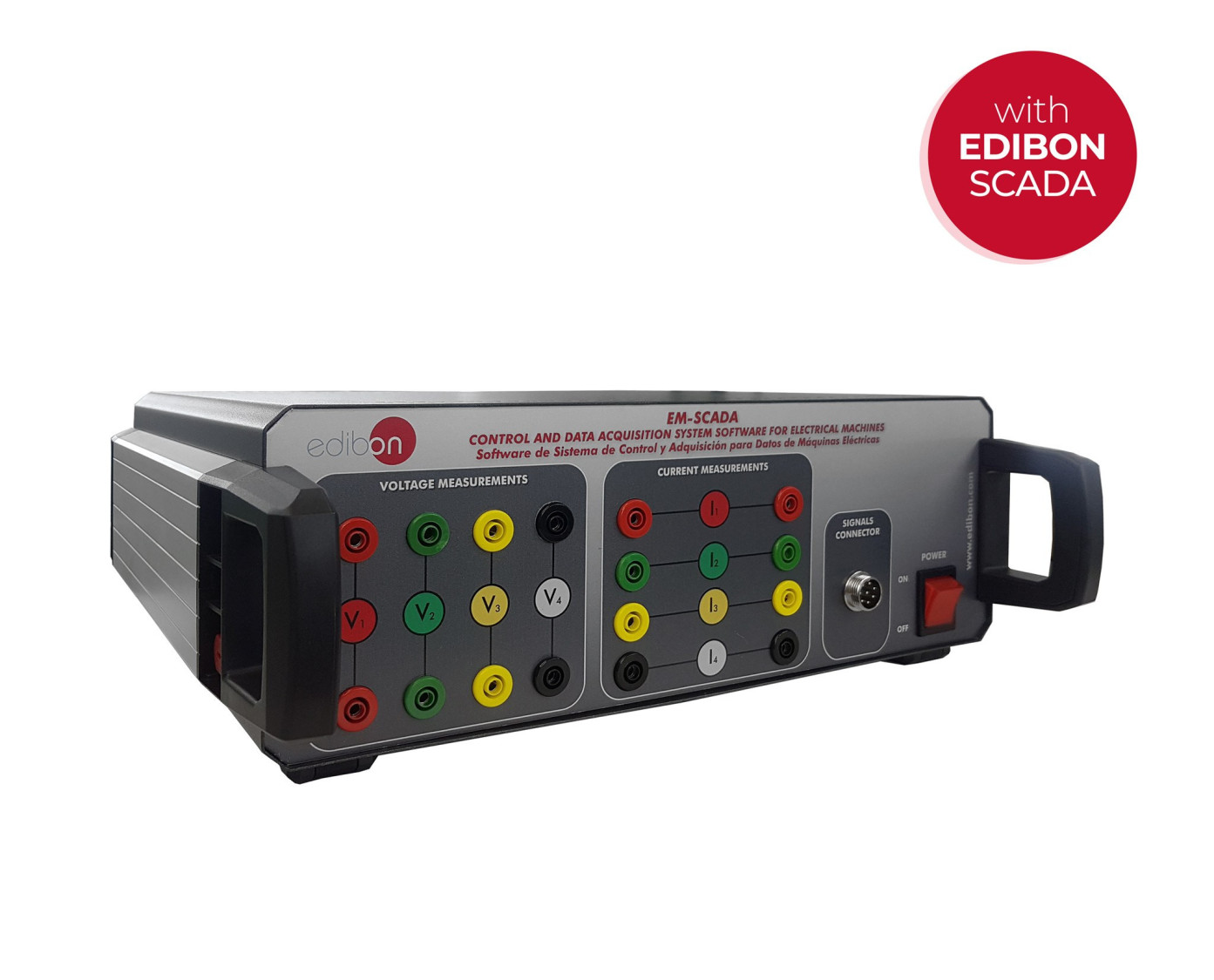

El "EM-SCADA" está diseñado para trabajar tanto con máquinas eléctricas rotativas como con transformadores. Para ello, este sistema cuenta con una interfaz para la adquisición de todas las señales de voltaje, corriente, par y velocidad que, posteriormente son procesadas y analizadas por el software de adquisición de datos SCADA.

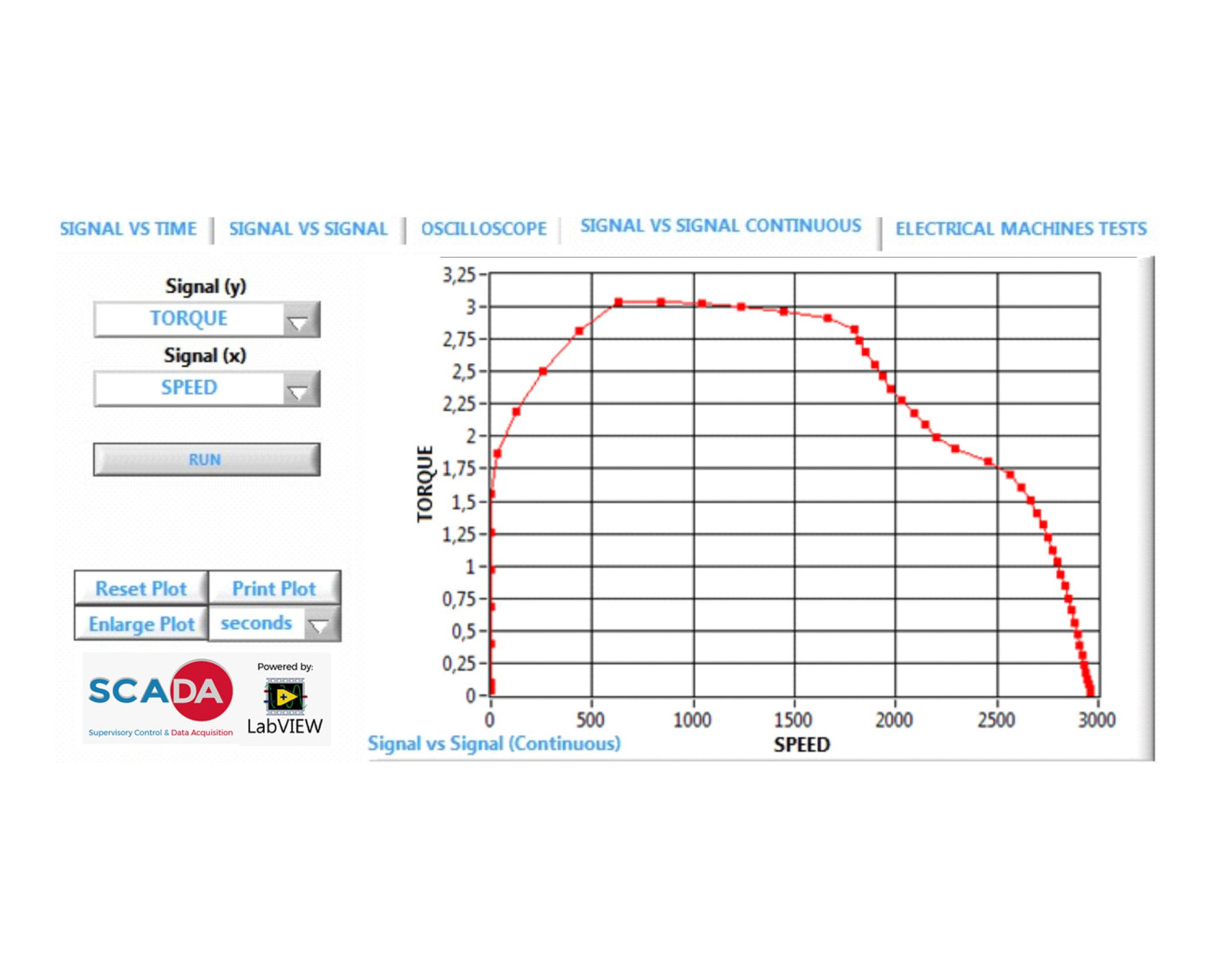

En el caso de las máquinas eléctricas rotativas, esta interfaz dispone de las correspondientes conexiones para realizar el control del servomotor que será acoplado al motor eléctrico objeto de estudio. Para ello el software SCADA incluido dispone de una serie de algoritmos que permitirán al usuario transferir al servomotor perfiles de carga diferentes para ensayar a los motores eléctricos bajo diferentes condiciones de carga. De esta forma, se pueden simular perfiles de carga con pendiente lineal, constante o exponencial. En el proceso del ensayo de un motor se monitorizan en tiempo real los parámetros eléctricos (corriente, tensión, potencia, etc.) y mecánicos (par, velocidad, etc.) para obtener posteriormente los resultados correspondientes (curva par-velocidad, rendimiento, etc.).
Para realizar ensayos en transformadores, la interfaz dispone de las conexiones adecuadas para realizar las medidas de los parámetros eléctricos del transformador cuando es sometido a los ensayos de vacío y cortocircuito. Los resultados son almacenados para su posterior análisis en el Sistema SCADA.
El EM-SCADA incluye los siguientes elementos:
- Caja-Interfaz de Control.
- Tarjeta de adquisición de datos.
Este Software se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio software + una Caja- Interfaz de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
