MINI-EEE Equipo Básico de Energía Eólica

WIND ENERGY BASIC UNIT - MINI-EEE

SISTEMAS INNOVADORES

El Equipo Básico de Energía Eólica, "MINI-EEE", es un equipo a pequeña escala diseñado para estudiar la energía eólica y la influencia de algunos factores en su generación.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

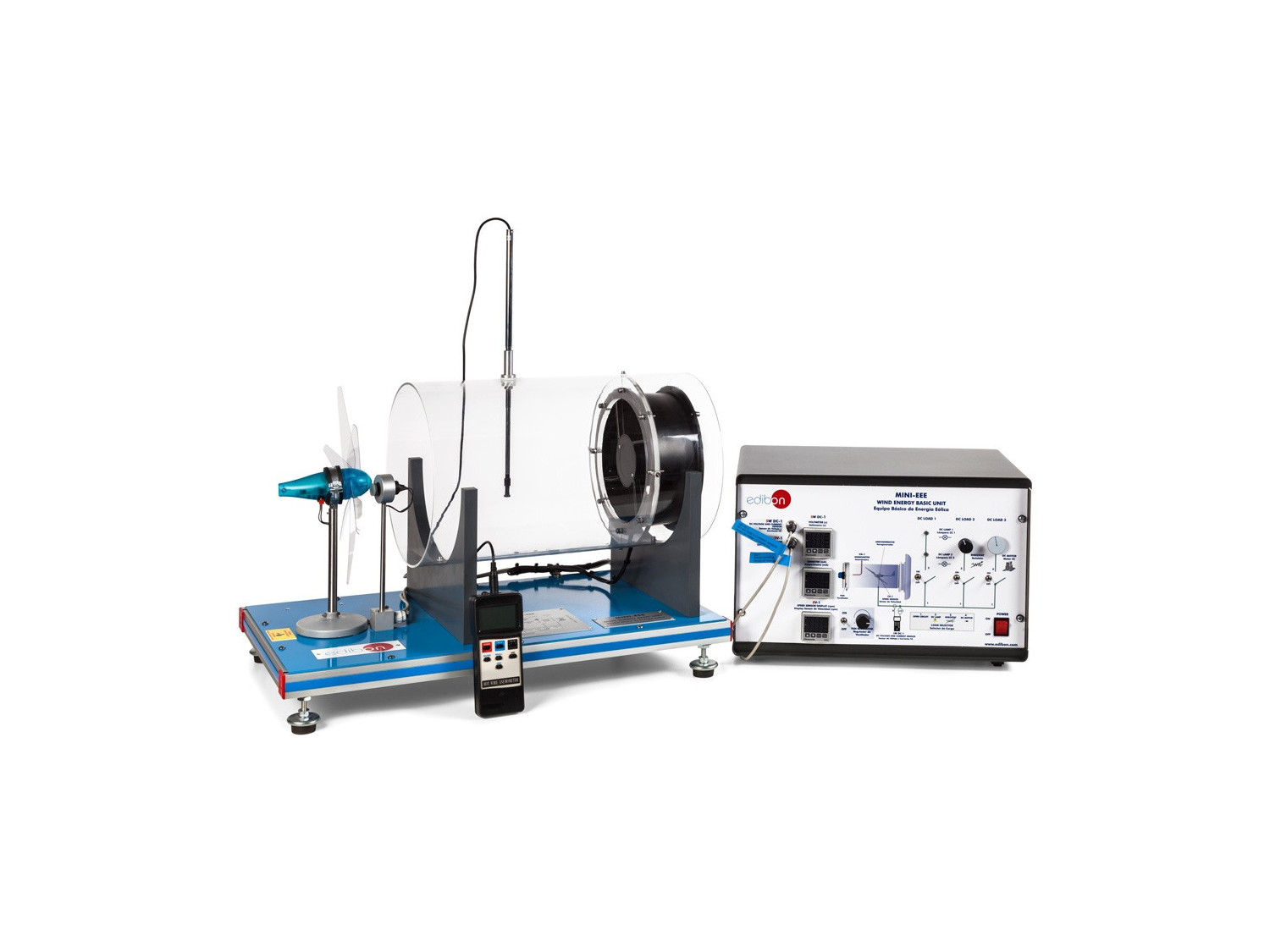

El Equipo Básico de Energía Eólica, "MINI-EEE", es un equipo a pequeña escala diseñado para estudiar la energía eólica y la influencia de algunos factores en su generación.

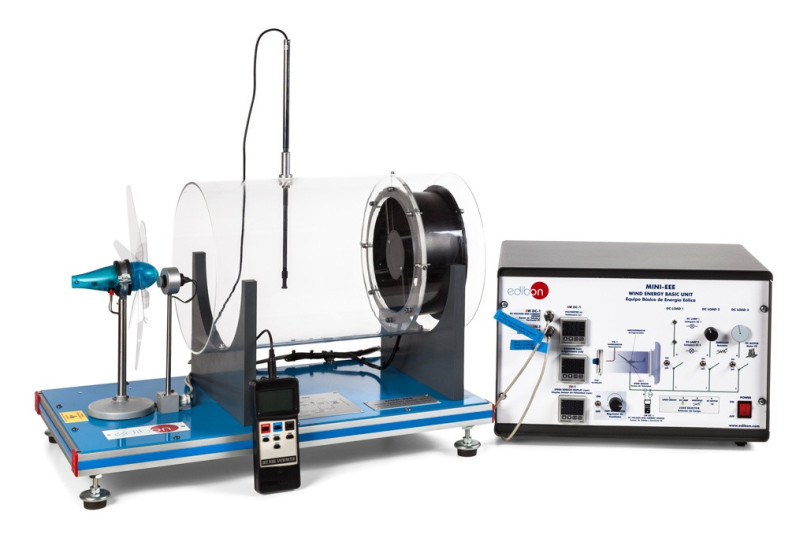

Este equipo consiste en un túnel transparente, un aerogenerador con rotor para ubicar hasta seis palas y un ventilador axial con velocidad variable.

La velocidad del aire se varía mediante el cambio de la velocidad rotacional del ventilador axial y un sensor nos permite medir dicha velocidad del aire.

Este ventilador genera el caudal de aire requerido para que funcione el rotor del equipo de energía eólica. El generador convierte la energía cinética del rotor en energía eléctrica. Mediante un sensor se puede medir la velocidad rotacional del aerogenerador.

El equipo incluye un Módulo de Cargas de CC que contiene Leds, un reóstato, un motor de CC, un selector de cargas e interruptores para seleccionar el tipo de carga. Esto permite la posibilidad de trabajo con el aerogenerador en circuito abierto o conectado a LEDS, a un reóstato o a un motor CC.

Un sensor de voltaje y corriente permite medir la tensión y la corriente dadas por el aerogenerador para determinar la potencia.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento del aerogenerador en función de la variación de la velocidad del viento.
  2. Determinación de los parámetros característicos del aerogenerador.
  3. Estudio de las diferencias en el funcionamiento usando las tres configuraciones disponibles de las palas (aerogenerador con seis, tres o dos palas).
  4. Estudio de la influencia de la variación de carga en el aerogenerador.
  5. Estudio de la tensión, potencia y corriente.
  6. Determinación experimental de la eficiencia.
  7. Estudio de la potencia generada por el aerogenerador dependiendo de la velocidad del viento.
  8. Estudio de la potencia generada por el aerogenerador dependiendo del número de las palas.
  9. Determinación de la medida de la energía eólica.
  10. Estudio de la curva característica del aerogenerador a velocidad de viento constante.
  11. Estudio de la curva característica del aerogenerador a revoluciones constantes.
  12. Estudio de la conexión de cargas CC.
