Descripción General

El Equipo de Energía Eólica, "EEE", contiene un aerogenerador, a escala de laboratorio, y se emplea para estudiar la conversión de la energía eólica cinética en energía eléctrica y para estudiar la influencia de ciertos factores en su generación.

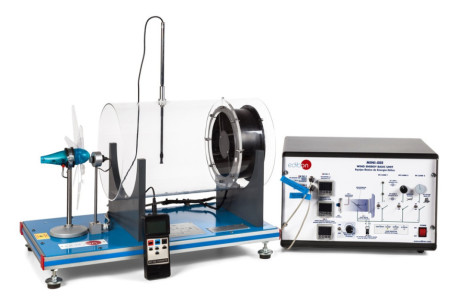

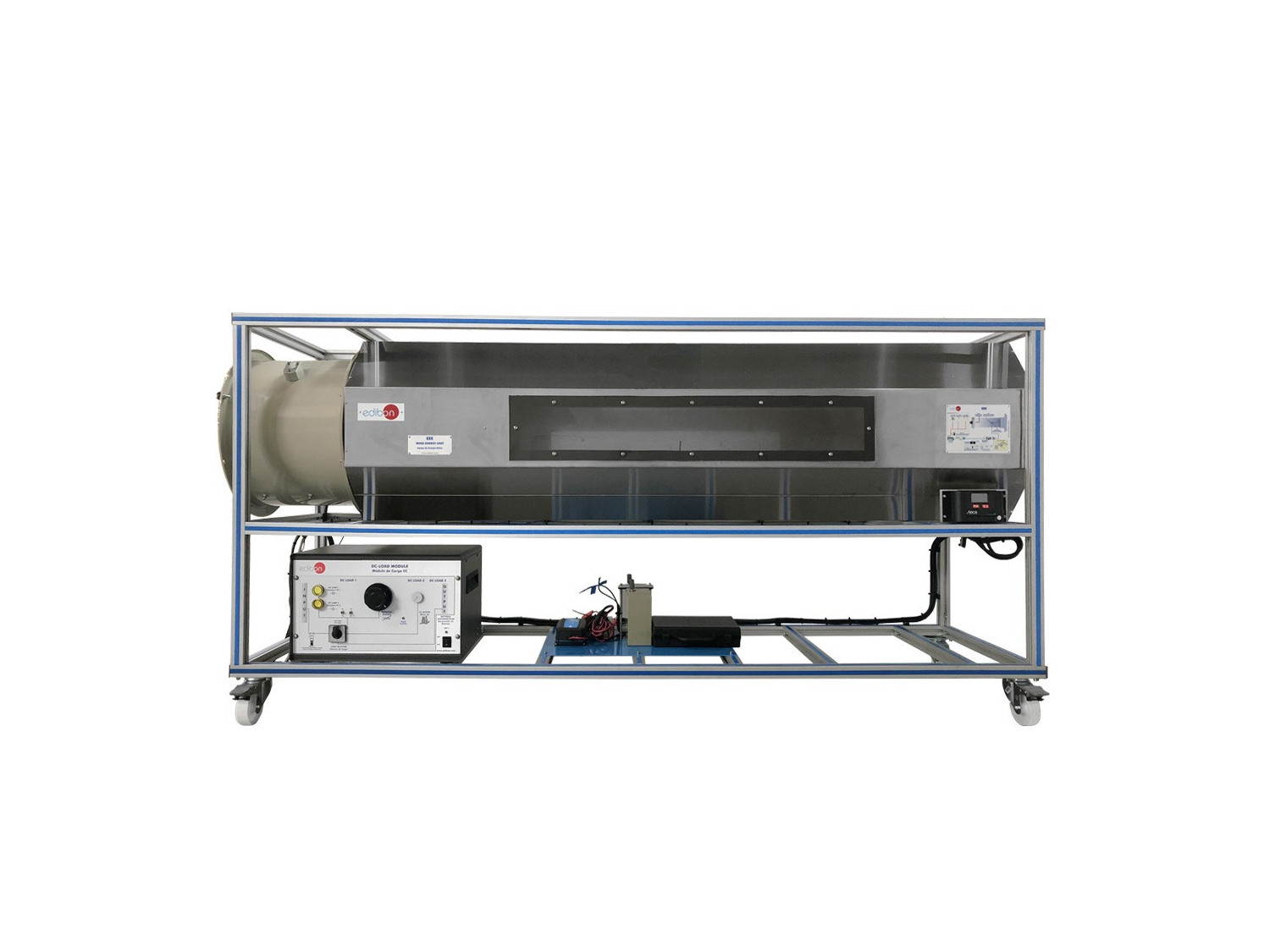

Este equipo consiste en un túnel de acero inoxidable, un aerogenerador y un ventilador axial con velocidad variable. Un rotor (o turbina) para colocar las palas y un generador son los elementos principales del aerogenerador.

La velocidad del aire se varía mediante el cambio de la velocidad rotacional del ventilador axial. Este ventilador genera el caudal de aire requerido para que funcione el rotor de la unidad de energía eólica. El generador convierte la energía cinética del rotor en energía eléctrica.

El ángulo de incidencia del aerogenerador y el ángulo de cada pala pueden modificarse. Las palas pueden ser desmontables y es posible establecer diferentes configuraciones de palas.

Este equipo incluye un regulador de cargas de CC, un cargador auxiliar de batería, una batería y un módulo de cargas de CC. El módulo de cargas de CC contiene lámparas de CC, un reóstato, un motor de CC, un selector de cargas e interruptores para seleccionar el tipo de carga:

  • Posición 1: El aerogenerador o el regulador funciona en tensión de circuito abierto.
  • Posición 2: Las lámparas de CC y el reóstato se conectan directamente al aerogenerador o regulador. Estas cargas se pueden conectar independientemente o en paralelo con la ayuda de los interruptores manuales.
  • Posición 3: El motor de CC se conecta directamente al aerogenerador o regulador.
  • Posición 4: Modo bypass, no hay cargas de CC.

Los siguientes parámetros son medidos: temperatura del aire, velocidad del aire, velocidad del rotor y tensión y corriente. Hay un sensor de temperatura delante del rotor del aerogenerador. La velocidad del aire se mide mediante un anemómetro ubicado en el túnel y también se determina la velocidad rotacional del aerogenerador (r.p.m.). Un sensor de voltaje y corriente permite medir la tensión y la corriente para determinar la potencia.

Es posible conocer, en tiempo real, los valores de tensión y corriente de CC dados por el aerogenerador, medidos antes y después del regulador.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Identificación y familiarización con todos los componentes del equipo y como se relacionan con su operación.
  2. Familiarización con los parámetros del regulador y las medidas de la energía eólica.
  3. Estudio de la conversión de la energía eólica cinética en energía eléctrica.
  4. Estudio de la potencia generada por el aerogenerador dependiendo de la velocidad del viento.
  5. Determinación de los parámetros típicos del aerogenerador (corriente de cortocircuito, voltaje de circuito abierto, potencia máxima).
  6. Determinación de la curva I-V.
  7. Estudio de la tensión, corriente y potencia en función de diferentes cargas.
  8. Estudio de la influencia de la variación de carga en el aerogenerador.
  9. Determinación de la salida de potencia máxima del aerogenerador.
  10. Determinación de la curva P-velocidad del aire.
  11. Estudio de la potencia generada por el aerogenerador dependiendo del ángulo de incidencia del aire.
  12. Estudio de la curva característica del rotor.
  13. Estudio de la conexión de cargas en tensión continua.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio del coeficiente de potencia.
  2. Estudio del funcionamiento del aerogenerador en función de la configuración de las palas (aerogenerador con seis, tres o dos palas).
  3. Estudio del número óptimo de palas.
  4. Estudio del funcionamiento del aerogenerador en función del ángulo de las palas.
  5. Estudio de la eficiencia de un equipo de energía eólica.
  6. Determinación de la eficiencia de la unidad de energía eólica en función del número de palas, ángulo de las palas y ángulo del generador.

Prácticas para ser realizadas con el elemento recomendado "EE-KIT":

  1. Estudio de la conexión de cargas a tensión alterna de 220 V.

Prácticas para ser realizadas con el elemento adicional recomendado "EE-HYB-KIT":

  1. Estudio del procedimiento de conexión a red del inversor híbrido: secuencia correcta de interruptores de batería y red.
  2. Estudio de la configuración del inversor híbrido.
  3. Estudio del inversor híbrido en modo conexión a red.
  4. Estudio del inversor híbrido en modo isla.
  5. Estudio del comportamiento del inversor híbrido ante un apagón.
  6. Estudio del proceso de carga de la batería desde la red del laboratorio a través del inversor híbrido.
  7. Estudio del proceso de carga de la batería desde una fuente de energía renovable.
  8. Estudio de los flujos de potencia de la batería y de la red ante variaciones de la demanda energética con la carga resistiva variable.
  9. Estudio de la respuesta del inversor híbrido al alcanzarse el punto crítico de descarga de la batería.
  10. Estudio del balance energético entre la batería-carga-red por medio de los amperímetros y voltímetros analógicos incorporados en el kit.

Prácticas para ser realizadas con el elemento adicional recomendado "EEE/T":

  1. Determinación y estudio de la fuerza de empuje sobre el aerogenerador.
  2. Determinación y estudio del par en el aerogenerador.
