La Aplicación de Transmisión de Potencia con Generador Síncrono, "AEL-TI-07", ha sido diseñada para estudiar los sistemas de generación de potencia basados en generadores síncronos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación de Transmisión de Potencia con Generador Síncrono, "AEL-TI-07", ha sido diseñada para estudiar los sistemas de generación de potencia basados en generadores síncronos. Esta aplicación está diseñada para demostrar cómo se llevan a cabo las operaciones y maniobras concernientes a subestaciones de generación de energía. También permite demostrar el funcionamiento de los dispositivos de control y regulación empleados en turbinas y generadores reales. Para el control de la subestación, la aplicación "AEL-TI-07" incluye un sofisticado sistema de adquisición y control de datos SCADA.

Una de las ventajas de esta aplicación es que se puede ampliar con un conjunto de aplicaciones adicionales y recomendadas que permiten el estudio de un sistema eléctrico completo con generación, transmisión, distribución y consumo.

Los estudiantes y profesores de pueden estudiar e investigar el funcionamiento de una red inteligente real, desde el instante en el que se produce la energía eléctrica hasta que se consume, analizando los problemas y soluciones en cada parte del proceso o en su conjunto.

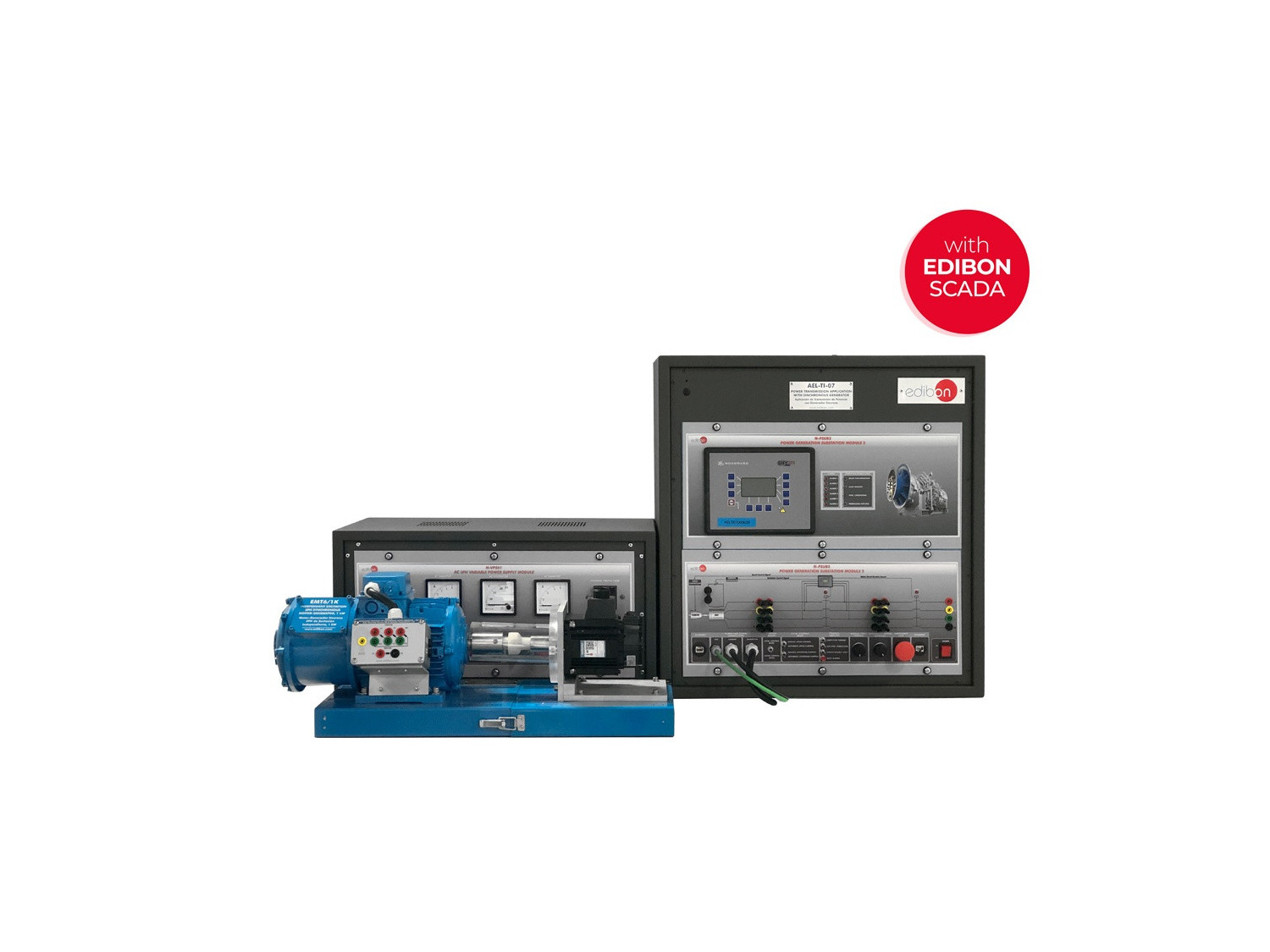

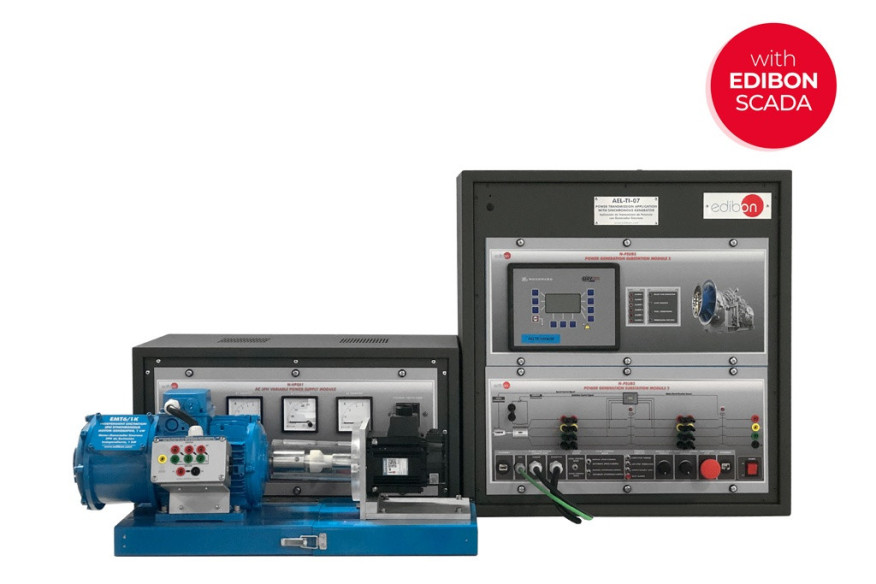

La aplicación "AEL-TI-07" incluye un grupo servomotor-generador (turbina-generador). El generador es una máquina síncrona trifásica utilizada para estudiar la generación de energía eléctrica. Está acoplado a un servo motor brushless cuya velocidad se controla con gran precisión mediante un servo driver incluido en la aplicación. Tanto la velocidad del servomotor como la corriente de excitación del generador son controladas por un regulador de frecuencia/tensión de última generación. Este regulador supervisa y controla en tiempo real todos los parámetros de la turbina (servomotor) y del generador para mantener estables la frecuencia y la tensión de salida del generador, con independencia de la carga eléctrica a la que esté sometido el mismo. Además, es posible que el usuario tome el control de la turbina y del generador pasando a modo de control manual, provocando perturbaciones de frecuencia y tensión que posteriormente serán corregidas con el regulador automático de frecuencia/tensión. Este regulador cumple a su vez con las funciones de sincronización y protección. El usuario puede monitorizar PIDs de velocidad y tensión para estudiar la estabilidad del grupo motor-generador síncrono.

En los sistemas de generación de potencia es muy importante mantener constantes la velocidad y la tensión para evitar posibles daños debidos a oscilaciones de frecuencia o tensión. Con esta aplicación los estudiantes aprenderán cómo funciona un controlador de frecuencia/tensión real.

Por otro lado, se recomiendan una serie de módulos para llevar esta aplicación a su máximo potencial:

  • Módulo de instrumentación analógico. Este módulo permite realizar lecturas de las potencias activa y reactiva, frecuencia, corriente de excitación y tensión del punto de medida.
  • Módulo de sincronización analógico. Este módulo permite monitorizar el proceso de sincronización.

    • Cargas resistivas, inductivas y capacitivas para provocar diferentes condiciones de consumo.

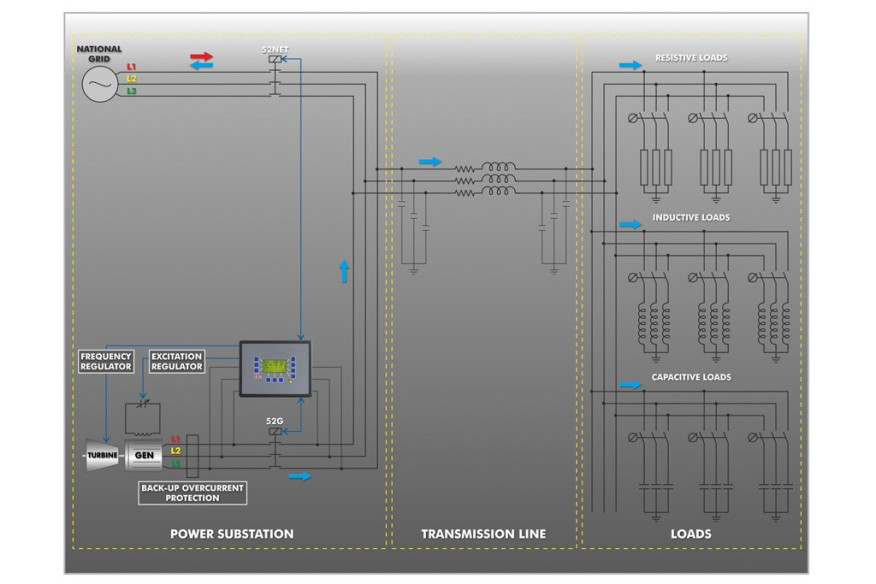

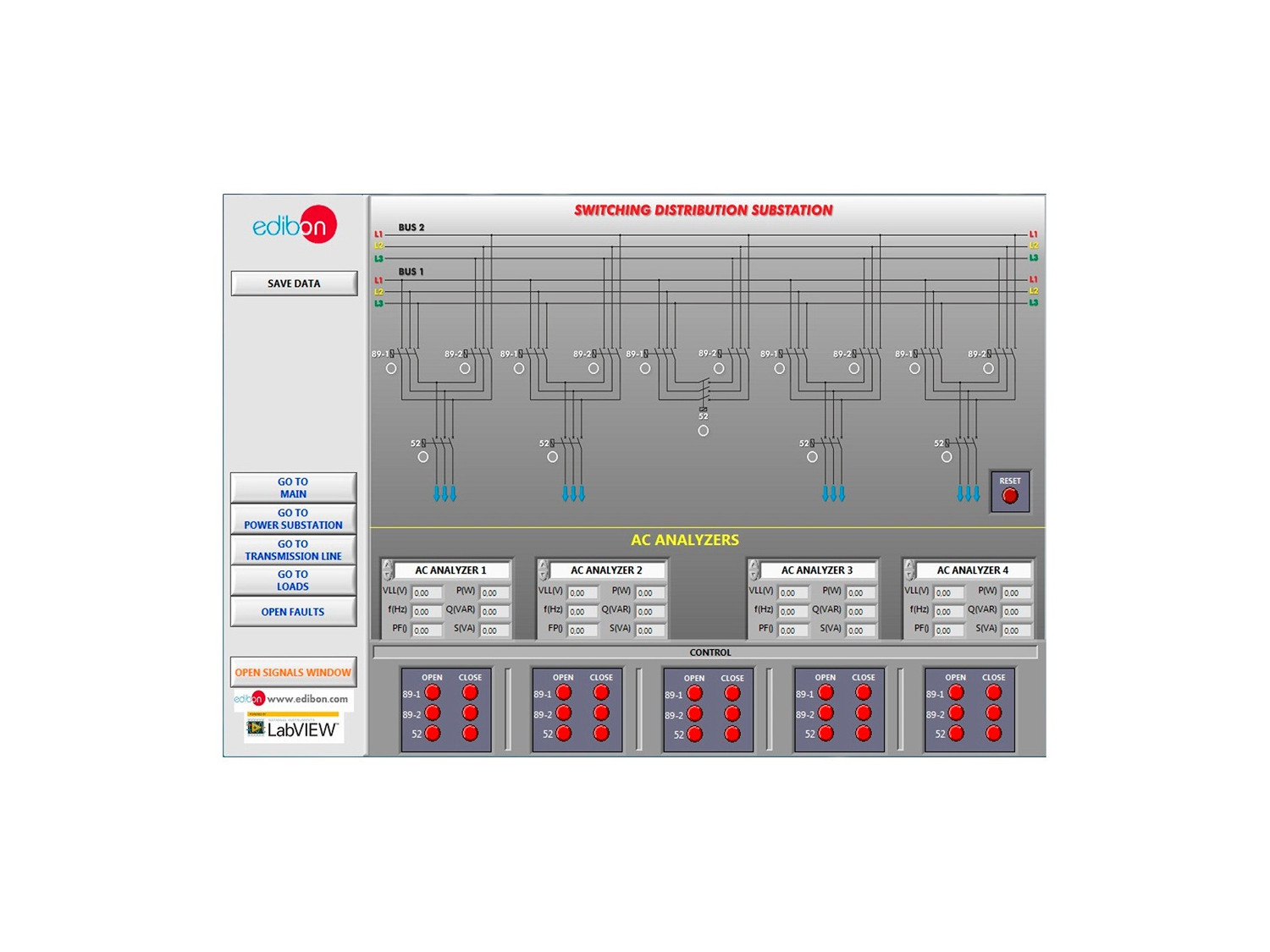

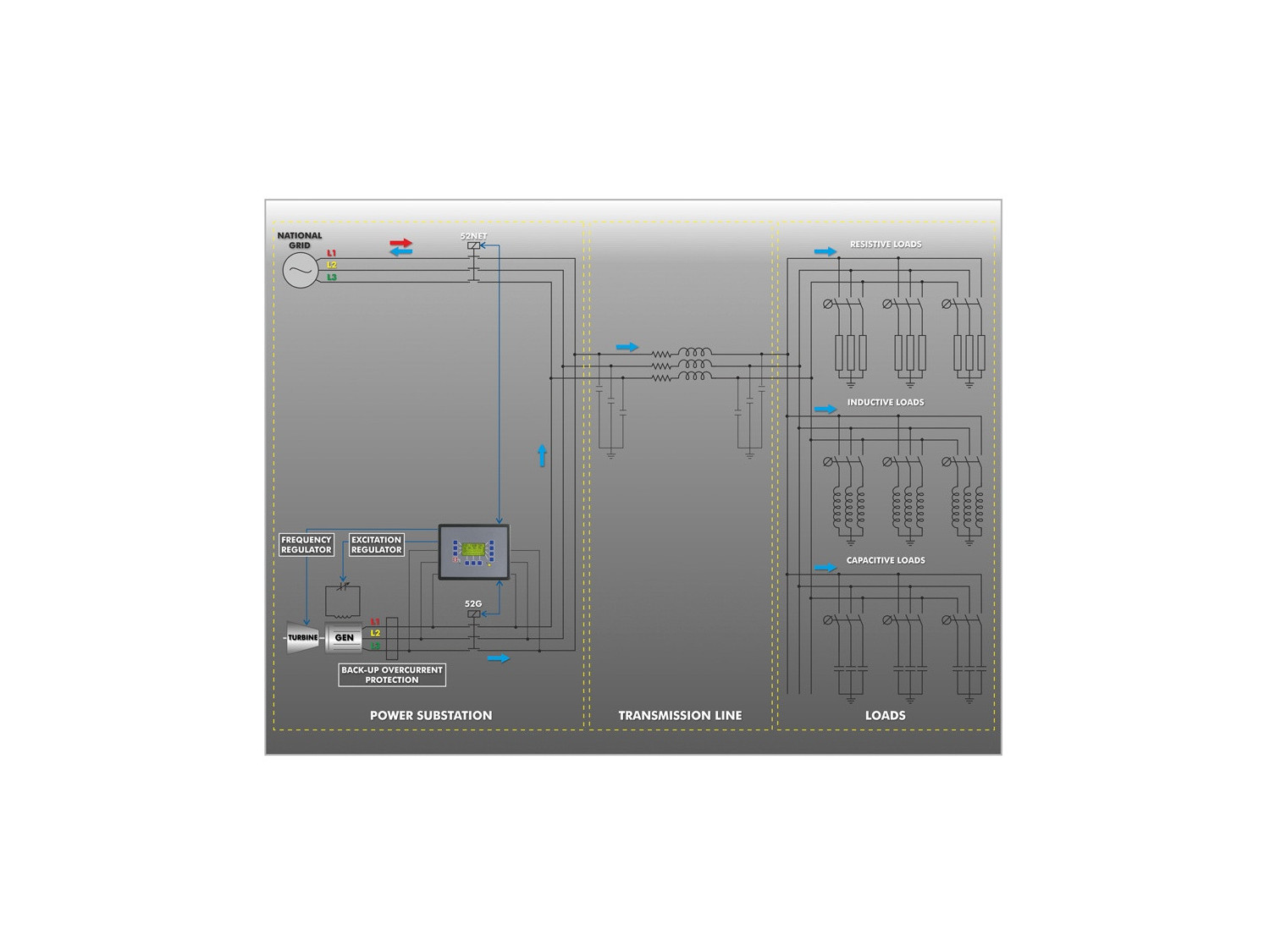

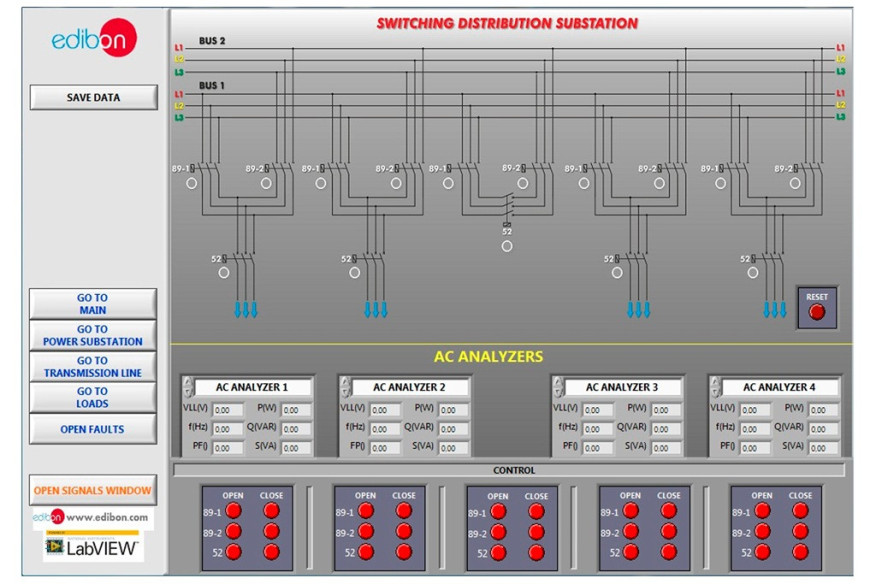

La aplicación "AEL-TI-07" incluye un sistema de control y adquisición de datos SCADA, el cual representa fielmente una subestación de generación de energía eléctrica, el control de la turbina-generador con analizadores de red, los interruptores de maniobra, la línea de transmisión, la subestación de distribución, así como cargas resistivas, capacitivas e inductivas. El software SCADA está diseñado para controlar en tiempo real la subestación eléctrica completa, por ejemplo, se pueden controlar remotamente la velocidad y la tensión del grupo turbina-generador mientras el usuario observa el comportamiento del sistema. Por otra parte, es posible sincronizar automáticamente el generador con la red nacional y analizar el comportamiento del mismo en conexión con la red.

Además, el sistema de control SCADA puede adquirir en tiempo real diversos parámetros eléctricos a partir de los analizadores de red. Se pueden monitorizar las curvas de la potencia generadas, transportadas y consumidas. Después de la adquisición de datos eléctricos es posible registrar los datos para un posterior análisis.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Conceptos básicos de redes inteligentes.
  2. Control manual de la tensión y frecuencia del generador en una red aislada.
  3. Control automático de la tensión y frecuencia del generador en una red aislada.
  4. Estudio de los requisitos energéticos y de la generación de energía en una red aislada.
  5. Medición inteligente de la energía generada.
  6. Estudio de la respuesta del generador síncrono ante una variación de carga resistiva.
  7. Estudio de la respuesta del generador síncrono ante una variación de carga inductiva.
  8. Estudio de la respuesta del generador síncrono ante una variación de carga capacitiva.
  9. Operaciones de sincronización con el generador síncrono y la red.
  10. Representación de las ondas de generación de potencia a través del sistema de adquisición de datos.
  11. Visualización y comparación de las curvas de carga reactiva con y sin compensación del factor de potencia.
  12. Visualización de los valores medidos del generador síncrono.
  13. Representación en diagramas de los valores medidos frente al tiempo.
  14. Procesamiento, análisis y exportación de los datos de los parámetros eléctricos de generación, líneas y carga.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Visualización de todos los valores de los sensores usados en el proceso del equipo AEL-TI-07.
  8. El usuario puede realizar otros ejercicios diseñados por él mismo.
