AEL-EMSS Aplicación de Arrancadores Suaves de Máquinas Eléctricas
SISTEMAS INNOVADORES
La Aplicación de Arrancadores Suaves de Máquinas Eléctricas, "AEL-EMSS", ha sido desarrollada por EDIBON para instruir a los estudiantes en la gestión de los arrancadores suaves más utilizados en máquinas eléctricas.
NOTICIAS RELACIONADAS
Descripción General

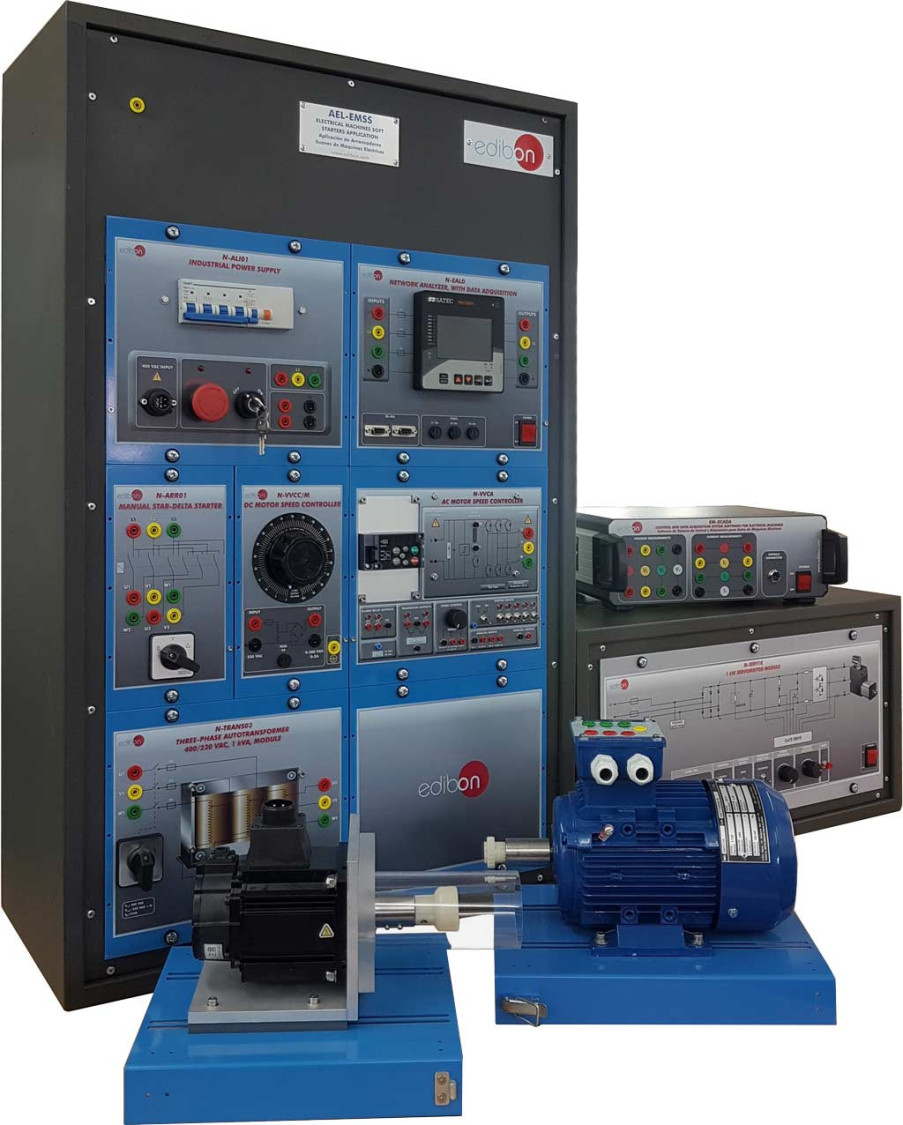

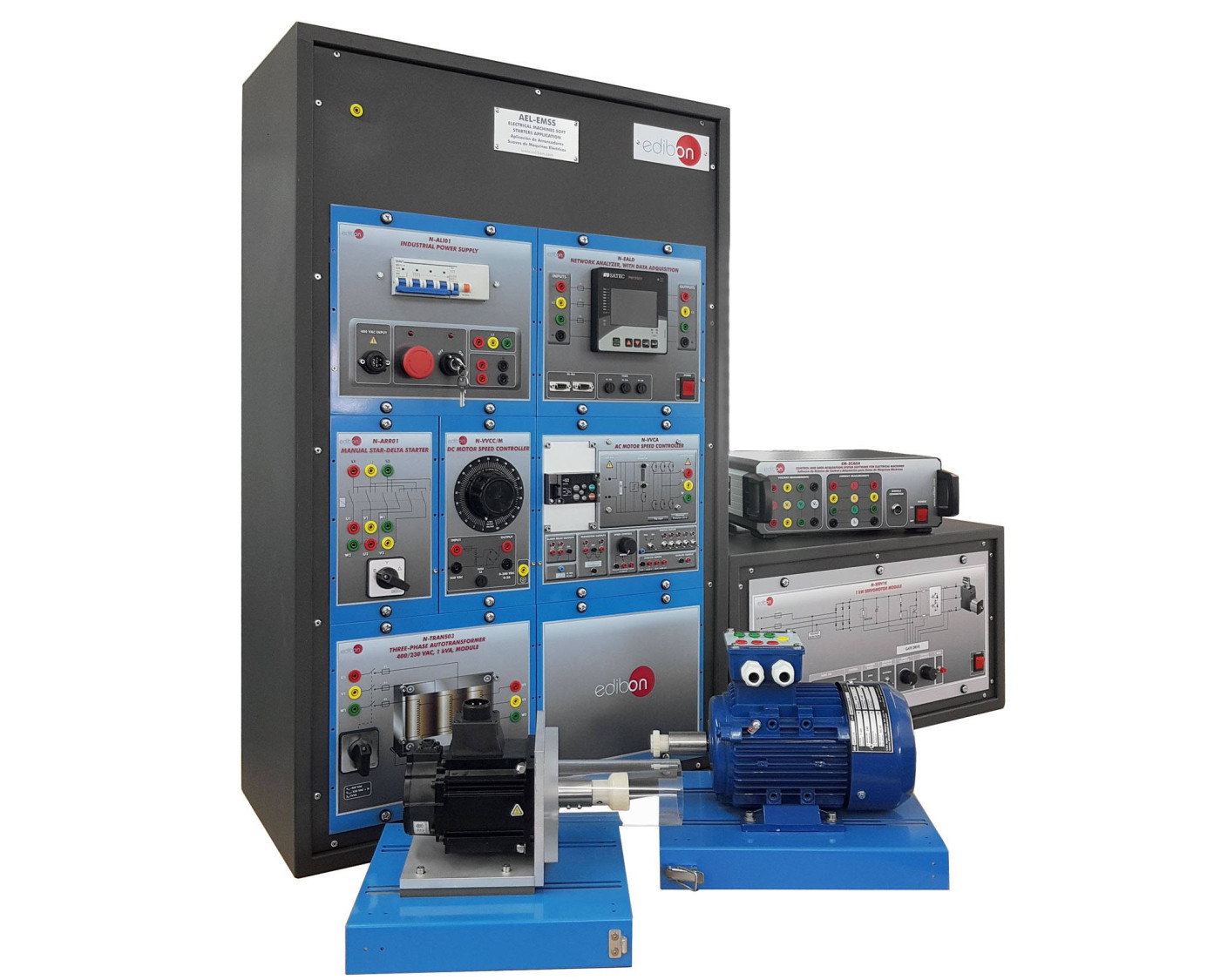

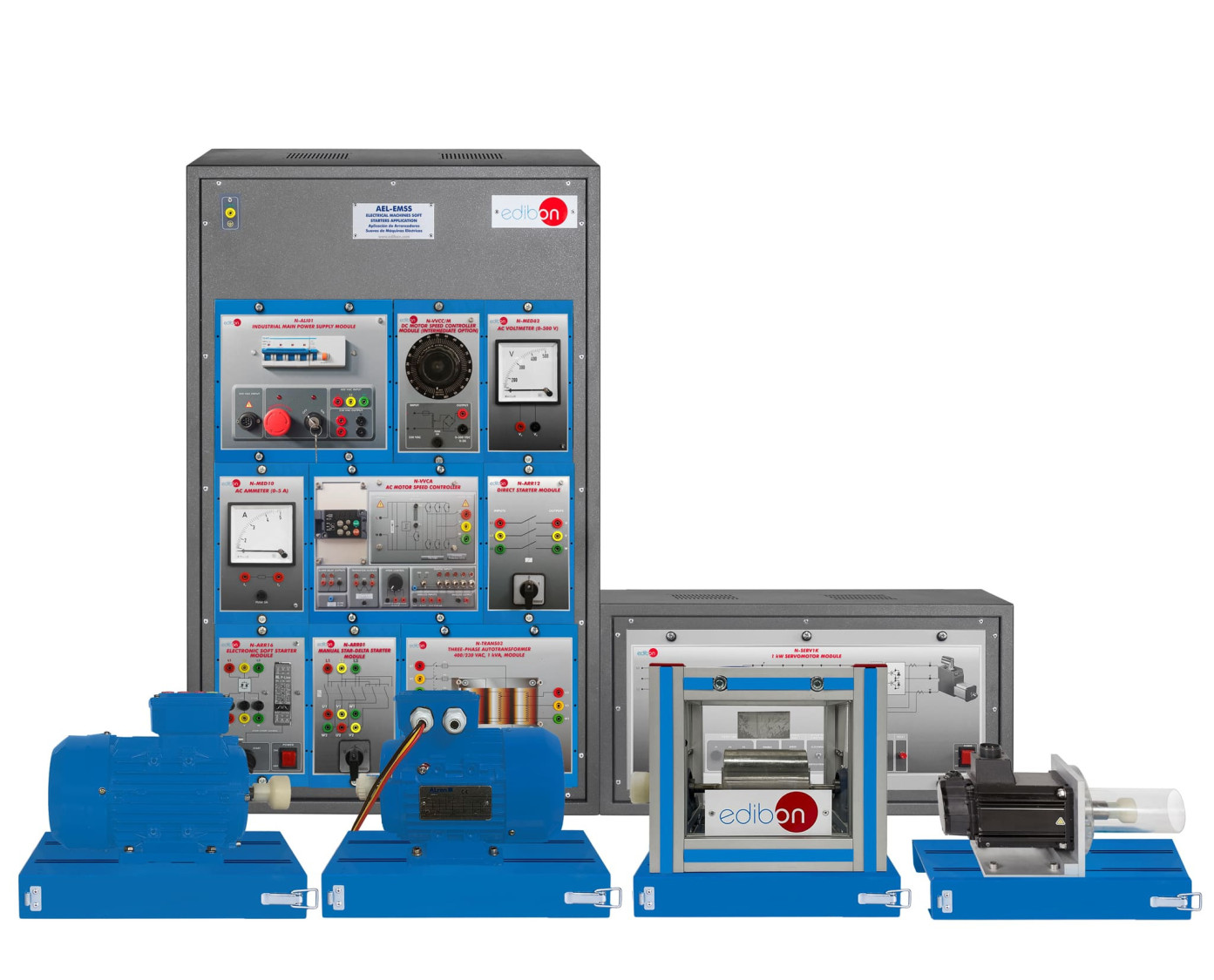

La Aplicación de Arrancadores Suaves de Máquinas Eléctricas, "AEL-EMSS", ha sido desarrollada por EDIBON para instruir a los estudiantes en la gestión de los arrancadores suaves más utilizados en máquinas eléctricas. Esta aplicación se compone básicamente de tres tipos de arrancadores opcionales: arrancador suave electrónico (Módulo Arrancador Electrónico Suave (N-ARR16), el controlador de frecuencia (Controlador de Velocidad de Motores CA Avanzado (N-VVCA) y el arrancador estrella/triángulo (Módulo Autotransformador Trifásico 400/230 VAC, 1 KVA (N-TRANS03) y Arrancador Manual Estrella-Triángulo (N-ARR01). Los estudiantes aprenderán a configurar estos tres dispositivos y podrán comparar sus características y funcionalidad observando el comportamiento del motor de inducción con cada controlador.
Descripción de los tipos de arrancadores suaves:
- N-ARR16. Módulo Arrancador Electrónico Suave: mediante el arrancador suave electrónico avanzado, el usuario aprenderá a configurar los parámetros más importantes que permitirán reducir considerablemente las corrientes de arranque y parada del motor de inducción. Estos parámetros son, por ejemplo, la tensión de arranque, el tiempo de rampa de aceleración y el tiempo de rampa de deceleración.
- N-VVCA. Controlador de Velocidad de Motores CA Avanzado: con el controlador de frecuencia avanzado, el usuario aprenderá a configurar innumerables parámetros para conseguir diferentes funcionalidades en el motor de inducción. Se pueden programar parámetros tales como el de límite de par, límite de frecuencia, rampas de aceleración y deceleración, voltaje de arranque y muchos otros parámetros explicados en el manual de usuario. Es muy importante comprender cómo trabaja un motor con un variador de frecuencia ya que es uno de los sistemas más utilizados en la industria para el control de motores de inducción para conseguir un control y un rendimiento máximos. Además, el usuario puede visualizar, programar las alarmas y relés para conseguir circuitos de control complejos. El controlador de frecuencia dispone de algunas señales digitales controladas con interruptores que pueden ser programadas para conseguir más de 100 funciones diferentes.
- N-TRANS03. Módulo Autotransformador Trifásico 400/230 VAC, 1 KVA y N-ARR01. Arrancador Manual Estrella-Triángulo: con el arrancador manual estrella/triángulo, el usuario podrá tomar experiencia en este tipo de maniobras y cómo es la respuesta de la máquina de inducción.
Esta aplicación incluye un freno de corrientes parásitas para el estudio de la respuesta del motor de inducción ante diferentes condiciones de carga.
Por otro lado, para realizar estudios más avanzados de la dinámica de los motores de inducción, se recomienda adquirir el servomotor "N-SERV1K", el cual incluye un controlador para realizar diferentes ensayos de frenado con mayor precisión. Este controlador puede trabajar conjuntamente con módulo "EM-SCADA".
Cuando el par de frenado se incrementa, también aumenta la potencia consumida por el motor de inducción, el factor de potencia cambia, etc. Para analizar el consumo de potencia del motor de inducción se incluye un módulo analizador que muestra los parámetros eléctricos más importantes en instalaciones industriales: voltajes, corrientes, frecuencias, factor de potencia, potencia activa, potencia reactiva, potencia aparente, etc.
Esta aplicación puede ser suministrada con el Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA", un Software de Adquisición de Datos desarrollado por EDIBON que permite monitorizar todas las formas de onda de voltaje, corriente y par para el estudio en profundidad del comportamiento del motor de inducción trifásico con los diferentes arrancadores suaves ofrecidos en esta aplicación. El servomotor se puede controlar desde el PC con el EM-SCADA para generar diferentes curvas de carga en el eje del motor de inducción. De esta manera es posible obtener gráficamente las curvas características de este tipo de motores.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Posibilidades prácticos adicionales con el Arrancador Electrónico Suave:
- Cableado del arrancador electrónico suave.
- Ajuste del parámetro de tensión de arranque.
- Medida de los parámetros eléctricos del motor de inducción con diferentes parámetros de tensión de arranque.
- Ajuste del parámetro de la rampa de aceleración.
- Medida de los parámetros eléctricos del motor de inducción con diferentes parámetros de rampas de aceleración.
- Ajuste del parámetro de la rampa de deceleración.
- Comparación del arranque mediante variador de frecuencia, arrancador electrónico suave y arranque estrella triángulo (dependiendo de las opciones adquiridas).
- Ensayo de frenado con el servomotor y el controlador.
- Arranque del motor de inducción con carga constante.
- Arranque del motor de inducción con carga variable.
- Visualización de las curvas Par VS Velocidad, Corriente VS Velocidad con el software opcional de máquinas eléctricas EM-SCADA (opcional).
Posibilidades prácticos adicionales con el Controlador de Frecuencia:
- Cableado del controlador de frecuencia avanzado.
- Programación básica del controlador de frecuencia avanzado.
- Arranque suave del motor de inducción mediante el control manual de la velocidad.
- Control suave de la inversión de giro del motor de inducción.
- Programación del tiempo de aceleración.
- Programación del tiempo de deceleración.
- Ensayo de frenado con el servomotor y el controlador.
- Arranque del motor de inducción con carga constante.
- Arranque del motor de inducción con carga variable.
- Comparación del arranque mediante variador de frecuencia, arrancador electrónico suave y arranque estrella triángulo (dependiendo de las opciones adquiridas).
- Visualización de las curvas Par VS Velocidad, Corriente VS Velocidad con el software opcional de máquinas eléctricas EM-SCADA (opcional).
Posibilidades prácticos adicionales con el Arrancador Estrella-Triángulo y el Autotransformador:
- Cableado del arrancador manual estrella/triángulo.
- Arranque estrella/triángulo con el motor de inducción de jaula de ardilla.
- Medida de los parámetros eléctricos del motor de jaula de ardilla durante el arranque estrella/triángulo.
- Comparación del arranque mediante variador de frecuencia, arrancador electrónico suave y arranque estrella triángulo (dependiendo de las opciones adquiridas).
Posibilidades prácticos adicionales con el Servomotor y el EM-SCADA:
- Ensayo de frenado con el servomotor y el controlador.
- Arranque del motor de inducción con carga constante.
- Arranque del motor de inducción con carga variable.
- Visualización de las curvas Par VS Velocidad, Corriente VS Velocidad con el software opcional de máquinas eléctricas EM-SCADA (opcional).
Algunas posibilidades practicas con el EM-SCADA:
- Visualización de las curvas de par/corriente VS velocidad del motor de inducción con el arrancador electrónico suave.
- Visualización de las curvas de par/corriente VS velocidad del motor de inducción con el variador de frecuencia.
- Visualización de las curvas de par/corriente VS velocidad del motor de inducción con el arrancador manual estrella/triángulo.
- Comparación de las gráficas de los diferentes tipos de arranques.
