AEL-WPTC Aplicación de Energía Eólica con Generador Síncrono de Imanes Permanentes, con SCADA

WIND POWER APPLICATION WITH PERMANENT MAGNETS SYNCHRONOUS GENERATOR, WITH SCADA - AEL-WPTC

SISTEMAS INNOVADORES

La Aplicación de Energía Eólica con Generador Síncrono de Imanes Permanentes, con SCADA, "AEL-WPTC", ha sido diseñada para estudiar la conversión de energía eólica en electricidad mediante un generador síncrono de imanes permanentes.

Ver descripción general

Descripción General

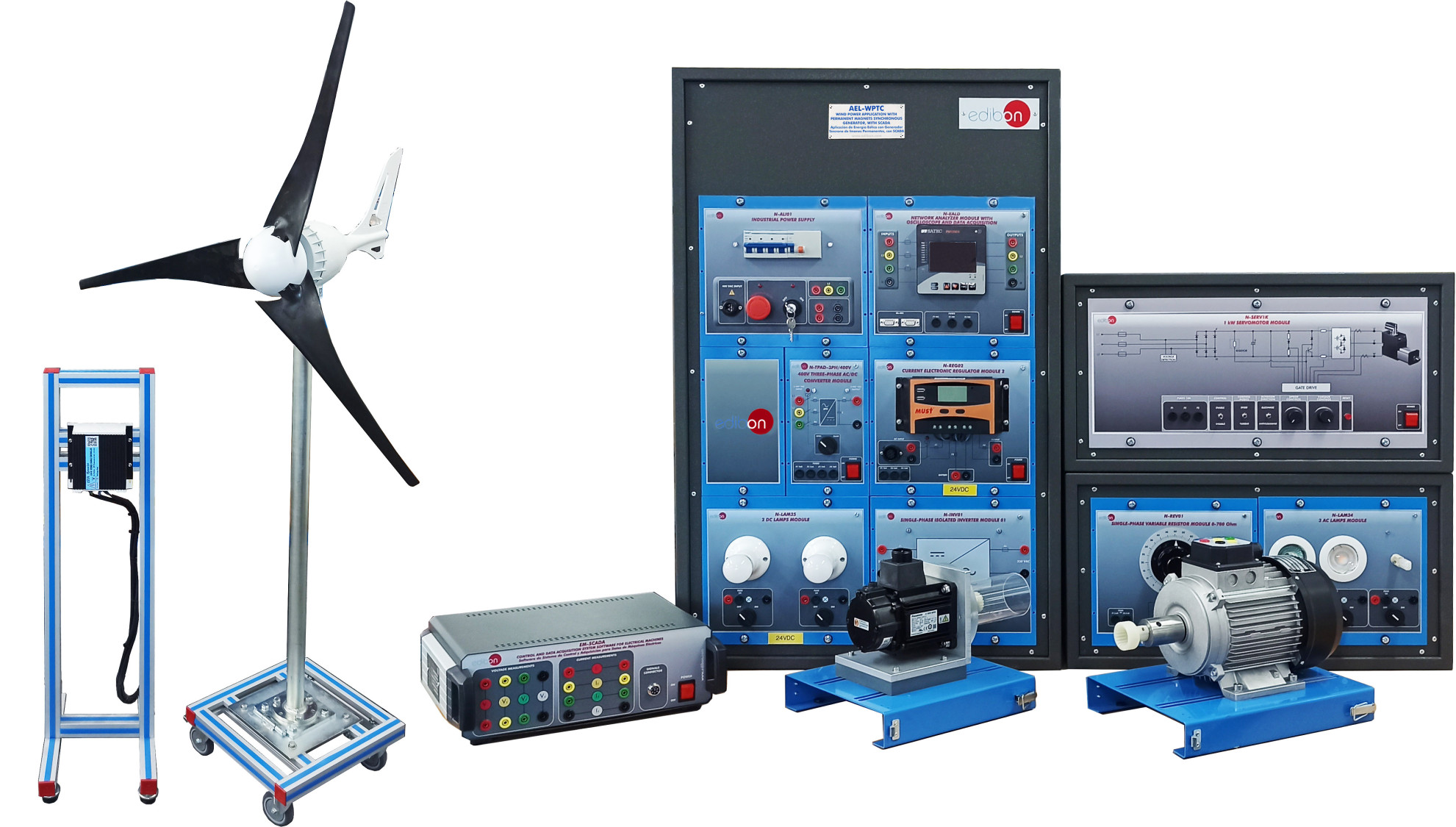

La Aplicación de Energía Eólica con Generador Síncrono de Imanes Permanentes, con SCADA, "AEL-WPTC", ha sido diseñada para estudiar la conversión de energía eólica en electricidad mediante un generador síncrono de imanes permanentes. Esta aplicación permite al usuario comprender la estructura y el funcionamiento de las plantas eléctricas eólicas que trabajan en modo aislado de la red. También permite demostrar y entender el funcionamiento de los distintos dispositivos de control, regulación y almacenamiento empleados en sistemas eólicos reales.

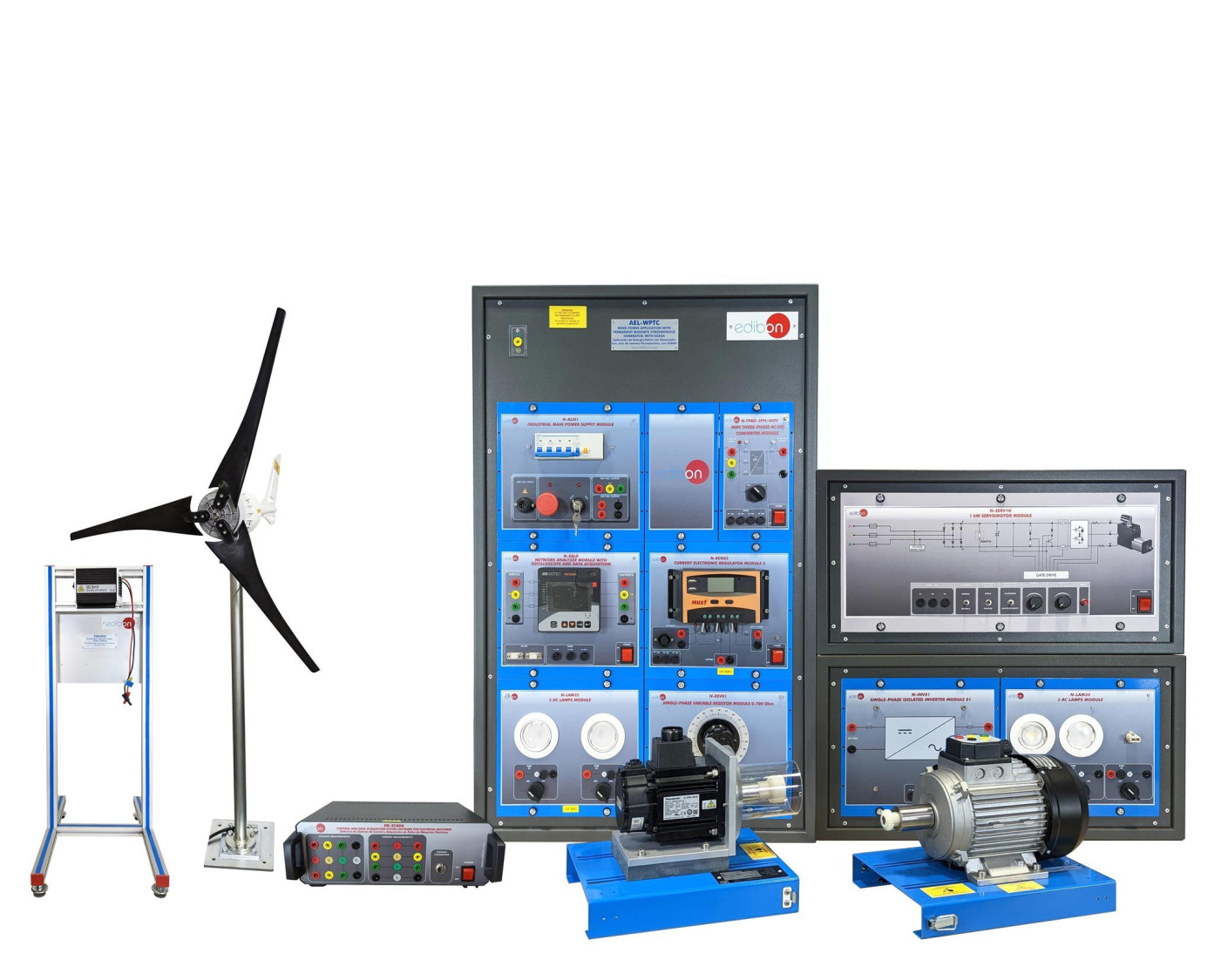

La aplicación "AEL-WPTC" incluye un generador trifásico síncrono de imanes permanentes junto con un servomotor y su módulo de control, con el objetivo de estudiar la generación de energía eléctrica a partir de la simulación de un aerogenerador real. Para ello la aplicación también incluye un inversor y un regulador, como elementos de control y regulación, una batería, como dispositivo de almacenamiento y una serie de cargas de CA y CC, como elementos de consumo de la potencia generada.

Para la realización de ensayos avanzados con el generador de imanes permanentes se recomienda adquirir el Software de Sistema de Control y Adquisición de Datos de Máquinas Eléctricas, "EM-SCADA", que permite la monitorización de los parámetros mecánicos de operación (par, velocidad de giro) y de los parámetros eléctricos (voltaje, corriente, potencias, factor de potencia…) para la obtención de las curvas características y puntos de trabajo y operación de la máquina eléctrica a estudiar.

Por último, se ofrece la posibilidad de adquirir un aerogenerador real pequeño de imanes permanentes para adquirir más experiencia en el estudio de los aerogeneradores y su funcionamiento.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Puesta en marcha y funcionamiento del generador síncrono de imanes permanentes.
  2. Estructura y funcionamiento de una planta eólica.
  3. Estudio del almacenamiento de energía y de la optimización del sistema.
  4. Características de operación y funcionamiento con diferentes velocidades de viento y carga.
  5. Diseño y operación de una planta eólica en modo isla para la generación de corriente alterna mediante el inversor correspondiente.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Algunas prácticas posibles con el Software de Adquisición de Datos opcional, EM-SCADA:

  1. Monitorización en tiempo real del par.
  2. Monitorización en tiempo real de la velocidad.
  3. Monitorización en tiempo real de los valores de corriente, tensión y potencias.
  4. Monitorización en tiempo real de las formas de onda de corriente y tensión.
  5. Estudio electrodinámico del motor/generador.
  6. Obtención de las curvas características (curva par-velocidad, curva par-corriente etc.). y de los puntos de trabajo para condiciones de operación.
  7. Monitorización en tiempo real de los resultados.
  8. Obtención de los resultados almacenados.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  3. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  6. El usuario puede realizar otros ejercicios diseñados por él mismo.
