MINI-EEEC Equipo Básico de Energía Eólica, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Equipo Básico de Energía Eólica, Controlado desde Computador (PC), "MINI-EEEC", es un equipo a pequeña escala diseñado para estudiar la energía eólica y la influencia de algunos factores en su generación.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

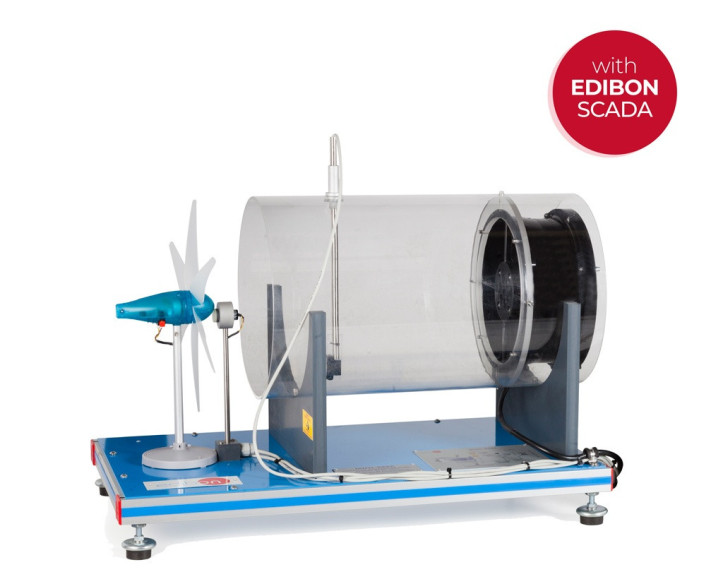

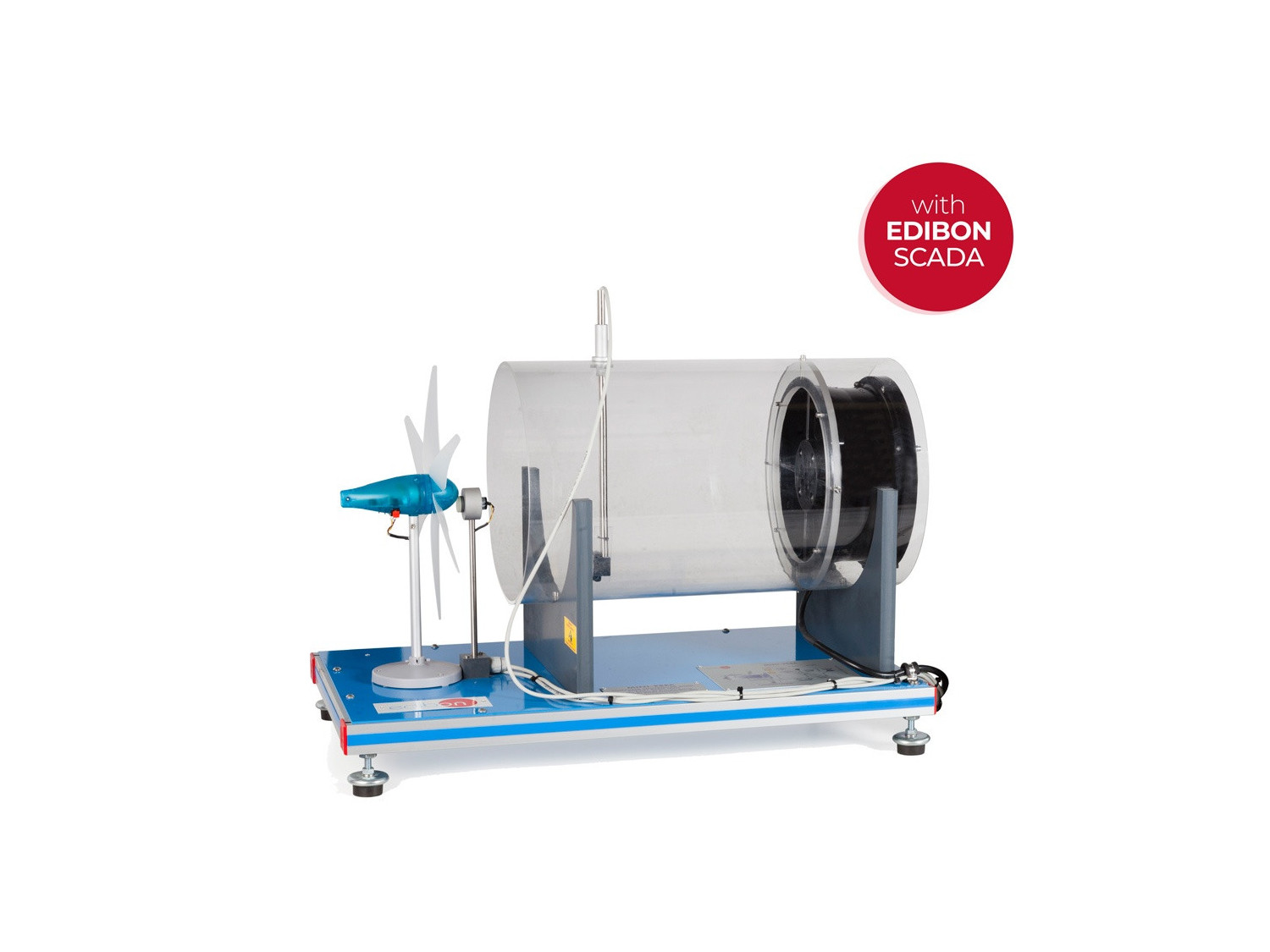

El Equipo Básico de Energía Eólica, Controlado desde Computador (PC), "MINI-EEEC", es un equipo a pequeña escala diseñado para estudiar la energía eólica y la influencia de algunos factores en su generación. Este equipo consiste en un túnel transparente, un aerogenerador con rotor para ubicar hasta seis palas y un ventilador axial con velocidad variable, controlado desde computador (PC). La velocidad del aire se varía mediante el cambio de la velocidad rotacional del ventilador axial y un sensor nos permite medir dicha velocidad del aire. Este ventilador genera el caudal de aire requerido para que funcione el rotor del equipo de energía eólica. El generador convierte la energía cinética del rotor en energía eléctrica. Mediante un sensor se puede medir la velocidad rotacional del aerogenerador.

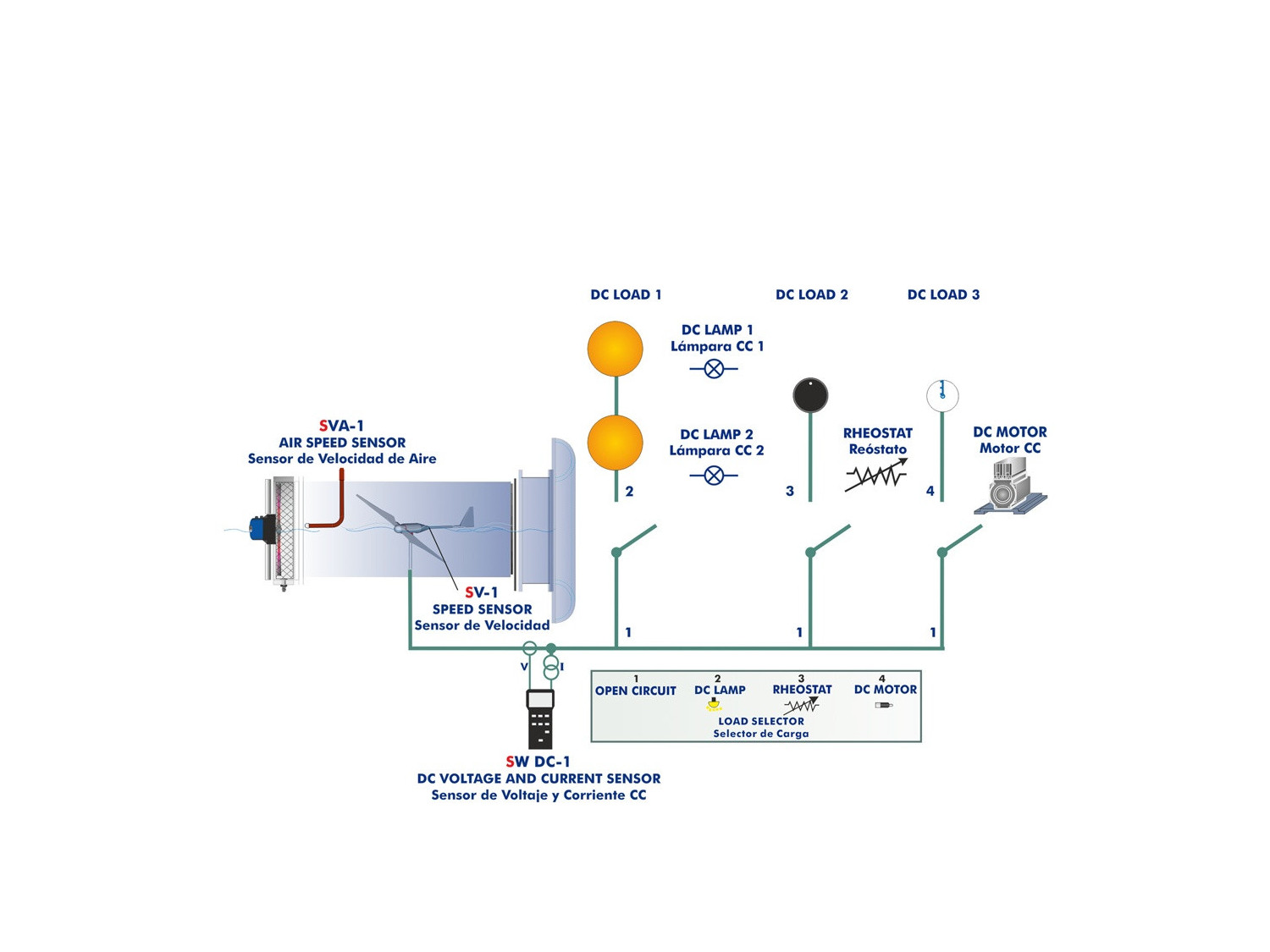

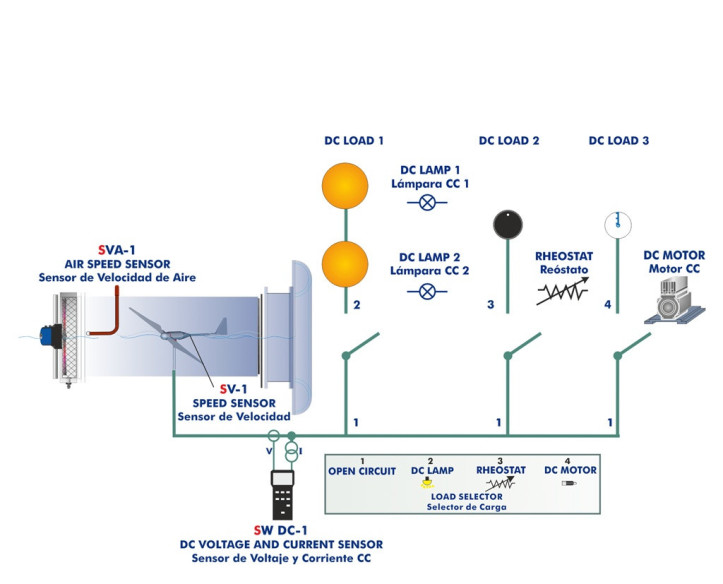

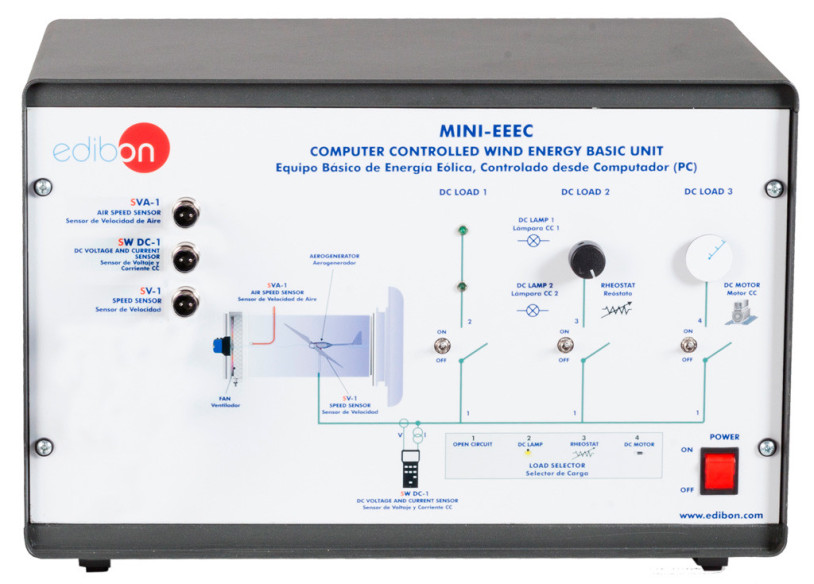

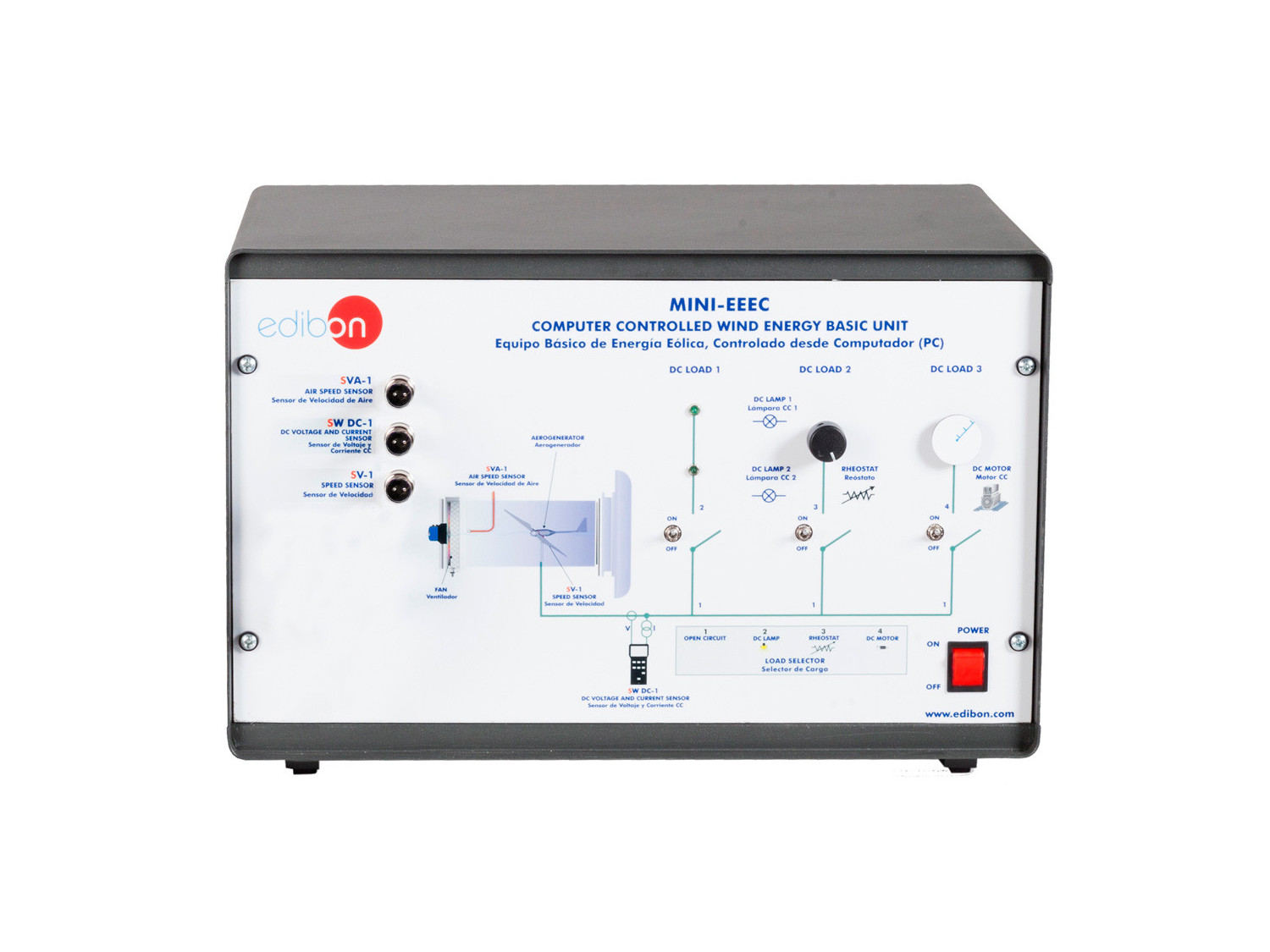

El equipo incluye un Módulo de Cargas de CC que contiene Leds, un reóstato, un motor de CC, un selector de cargas e interruptores para seleccionar el tipo de carga. Esto permite la posibilidad de trabajo con el aerogenerador en circuito abierto o conectado a LEDS, a un reóstato o a un motor CC. Un sensor de voltaje y corriente permite medir la tensión y la corriente dadas por el aerogenerador para determinar la potencia.

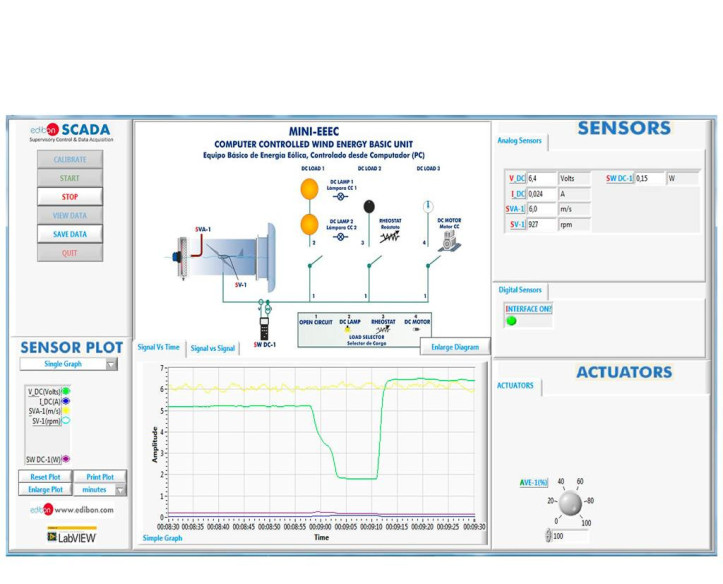

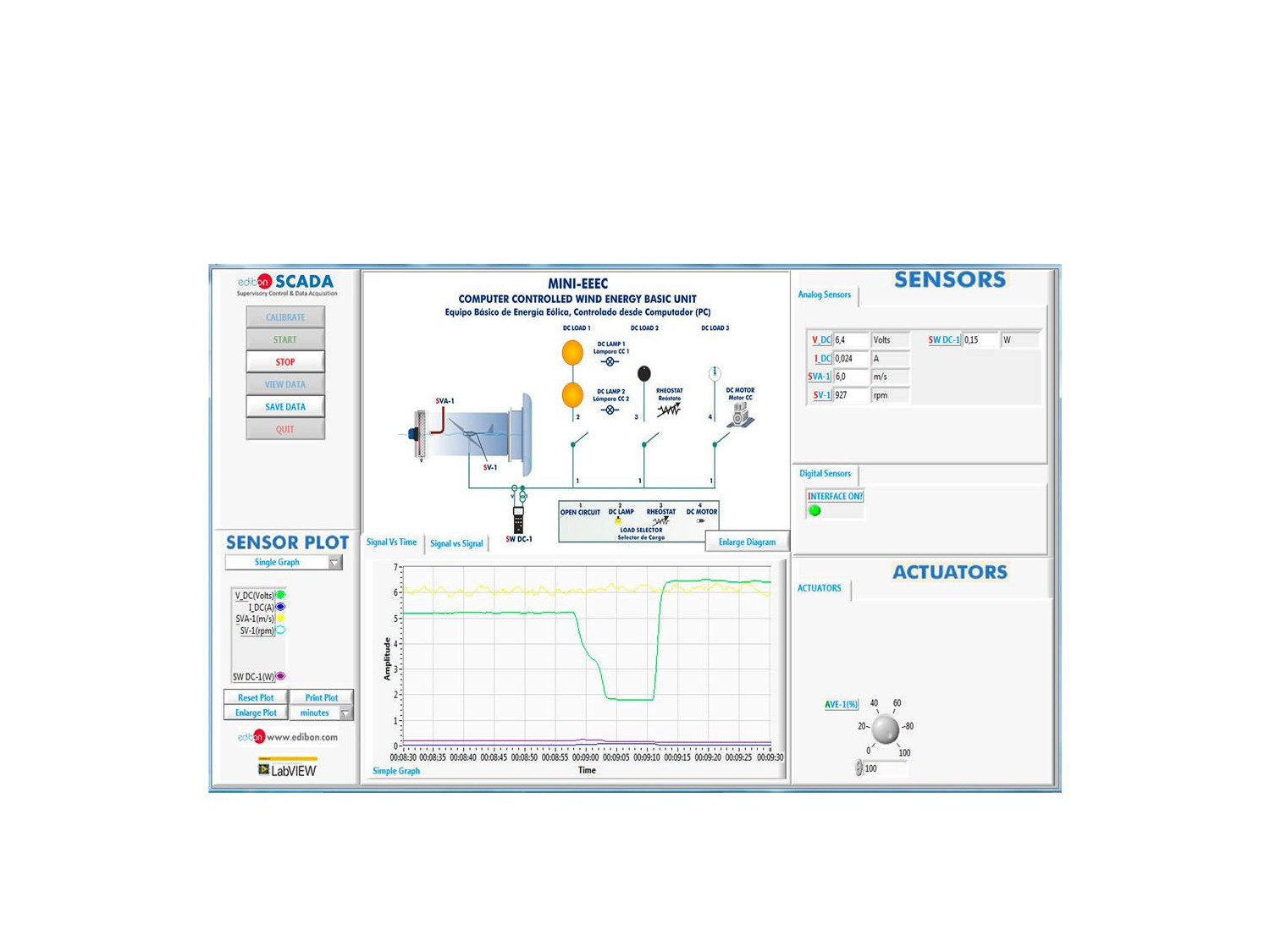

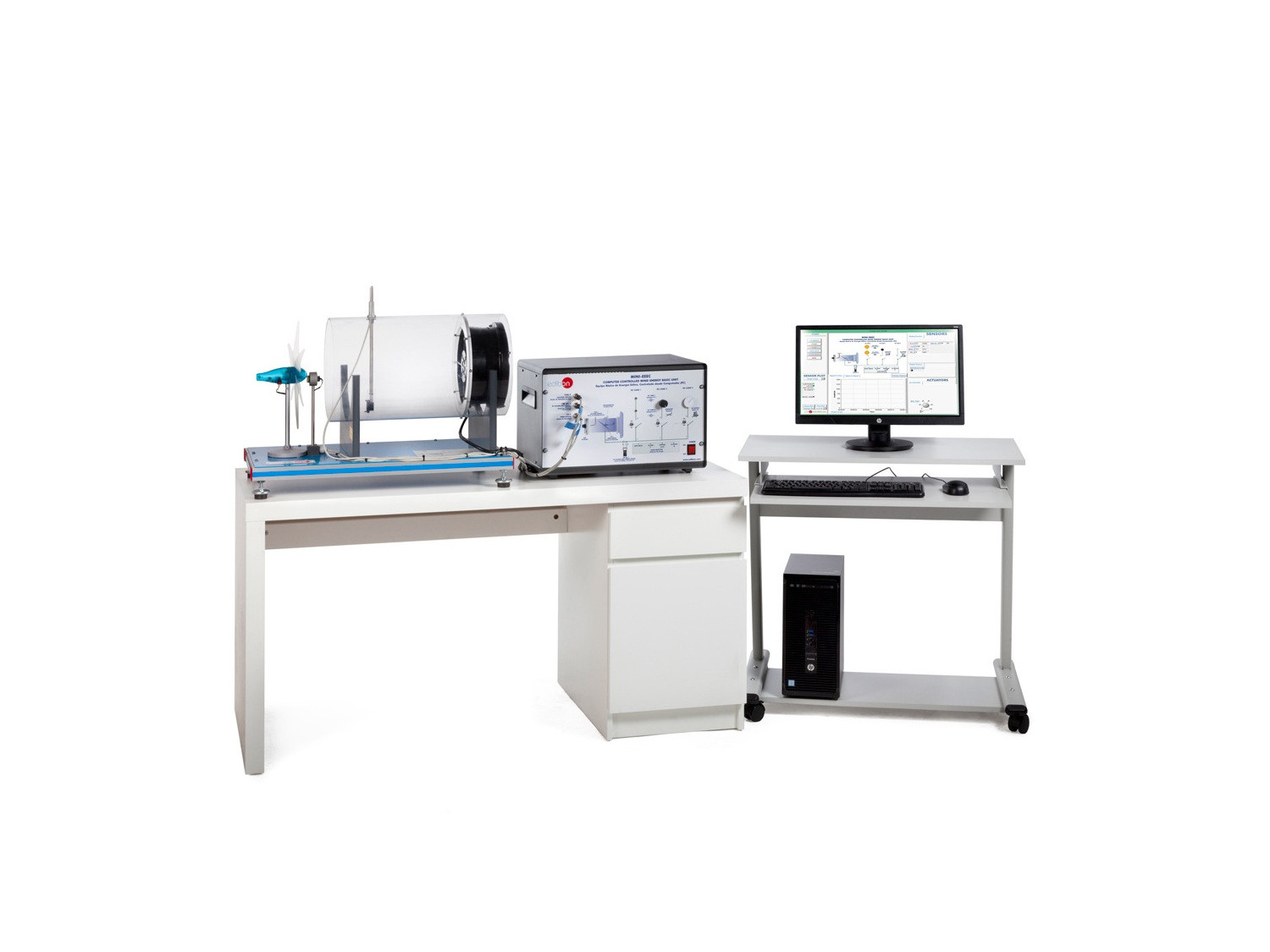

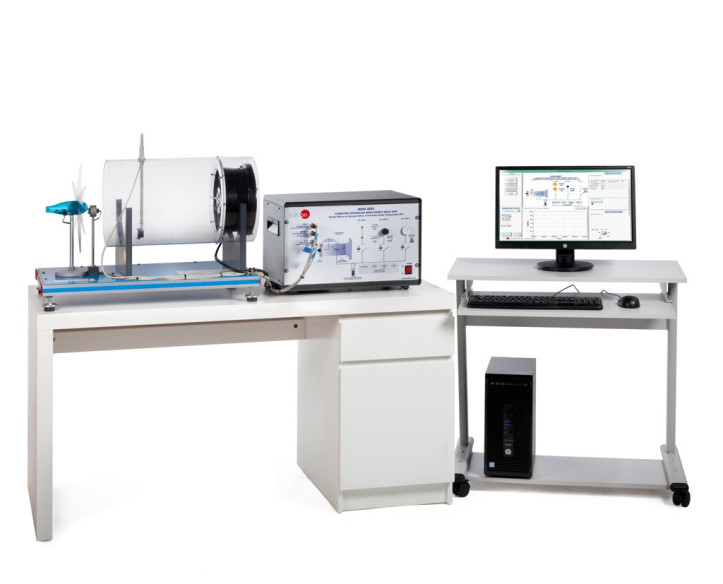

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio del funcionamiento del aerogenerador en función de la variación de la velocidad del viento.
- Determinación de los parámetros característicos del aerogenerador.

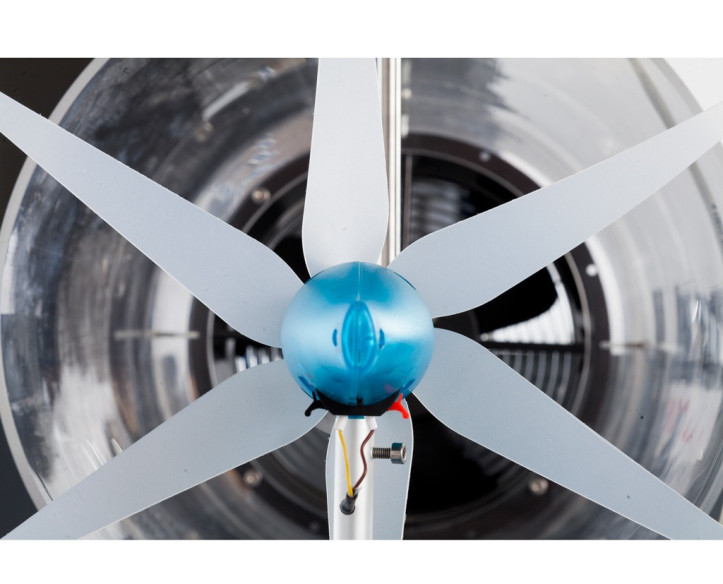

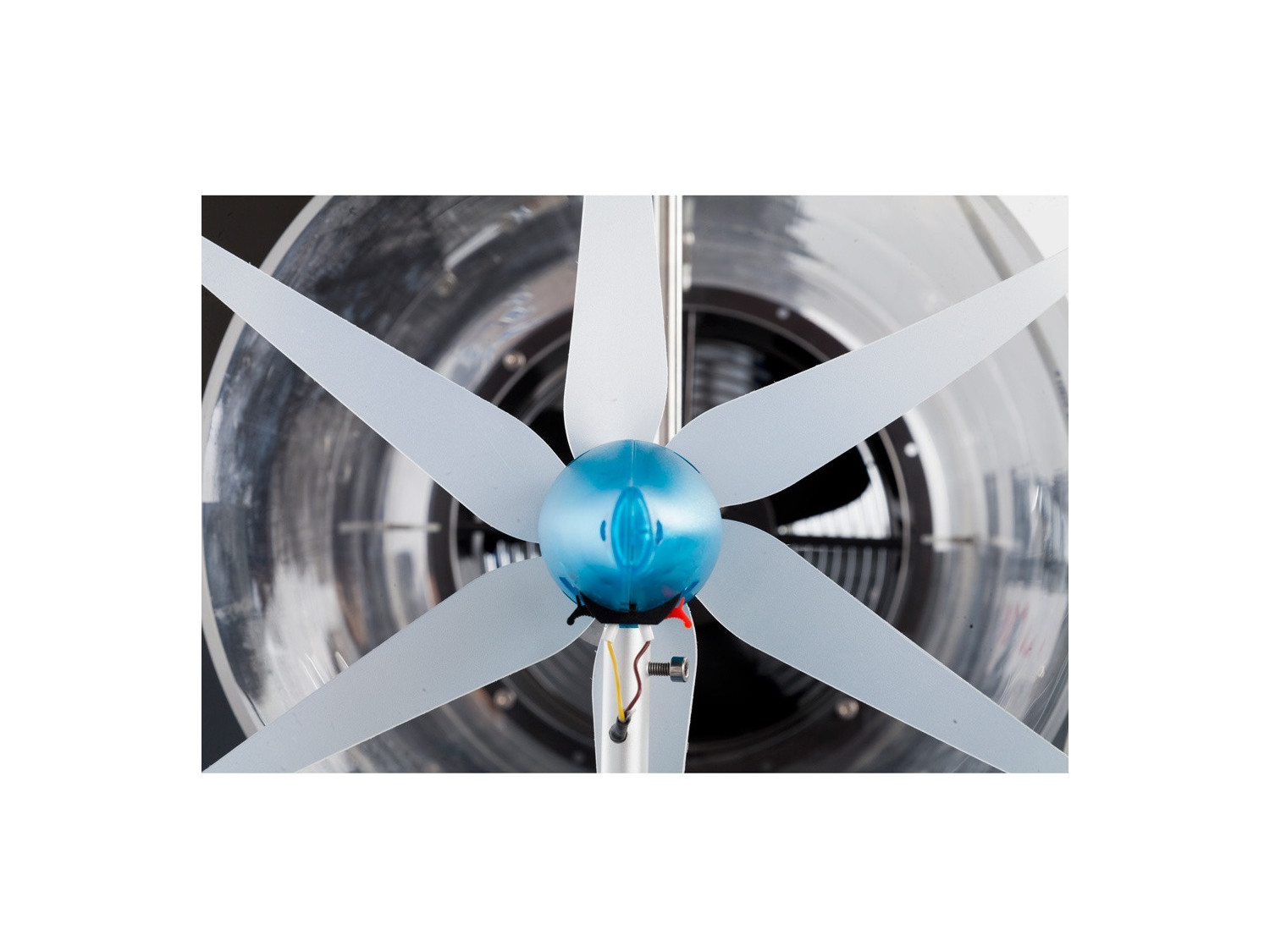

- Estudio de las diferencias en el funcionamiento usando las tres configuraciones disponibles de las palas (aerogenerador con seis, tres ó dos palas).
- Estudio de la influencia de la variación de carga en el aerogenerador.
- Estudio de la tensión, potencia y corriente.
- Determinación experimental de la eficiencia.
- Estudio de la potencia generada por el aerogenerador dependiendo de la velocidad del viento.
- Estudio de la potencia generada por el aerogenerador dependiendo del número de palas.
- Determinación de la medida de la energía eólica.
- Estudio de la curva característica del aerogenerador a velocidad de viento constante.
- Estudio de la curva característica del aerogenerador a revoluciones constantes.
- Estudio de la conexión de cargas CC.
- Calibración de sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo MINI-EEEC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo MINI-EEEC.
- Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
