SWPC Aplicación de Bombeo para Redes Aisladas, Controlado desde Computador (PC)

COMPUTER CONTROLLED SINGLE WATER PUMPING APPLICATION - SWPC

SISTEMAS INNOVADORES

La Aplicación de Bombeo para Redes Aisladas Controlada desde Computador (PC), "SWPC", ha sido diseñada por Edibon para mostraral usuario los principios básicos de funcionamiento de los equipos de bombeo en redes aisladas, exponiendo de forma didáctica loselementos implicados en el proceso de generación y bombeo. Para tal propósito, este equipo consta de dos tanques de agua posicionadosa diferentes niveles.

Ver descripción general

Descripción General

La Aplicación de Bombeo para Redes Aisladas Controlada desde Computador (PC), "SWPC", ha sido diseñada por Edibon para mostraral usuario los principios básicos de funcionamiento de los equipos de bombeo en redes aisladas, exponiendo de forma didáctica loselementos implicados en el proceso de generación y bombeo.

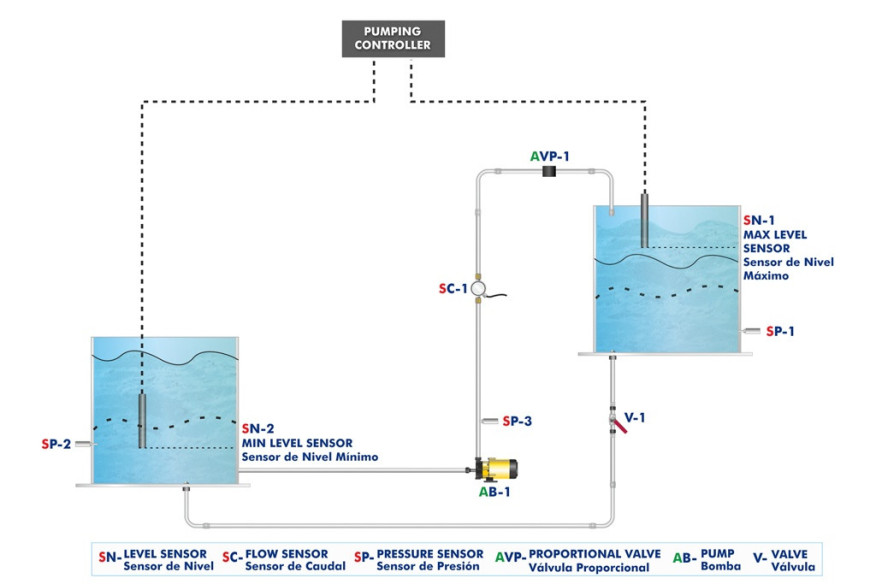

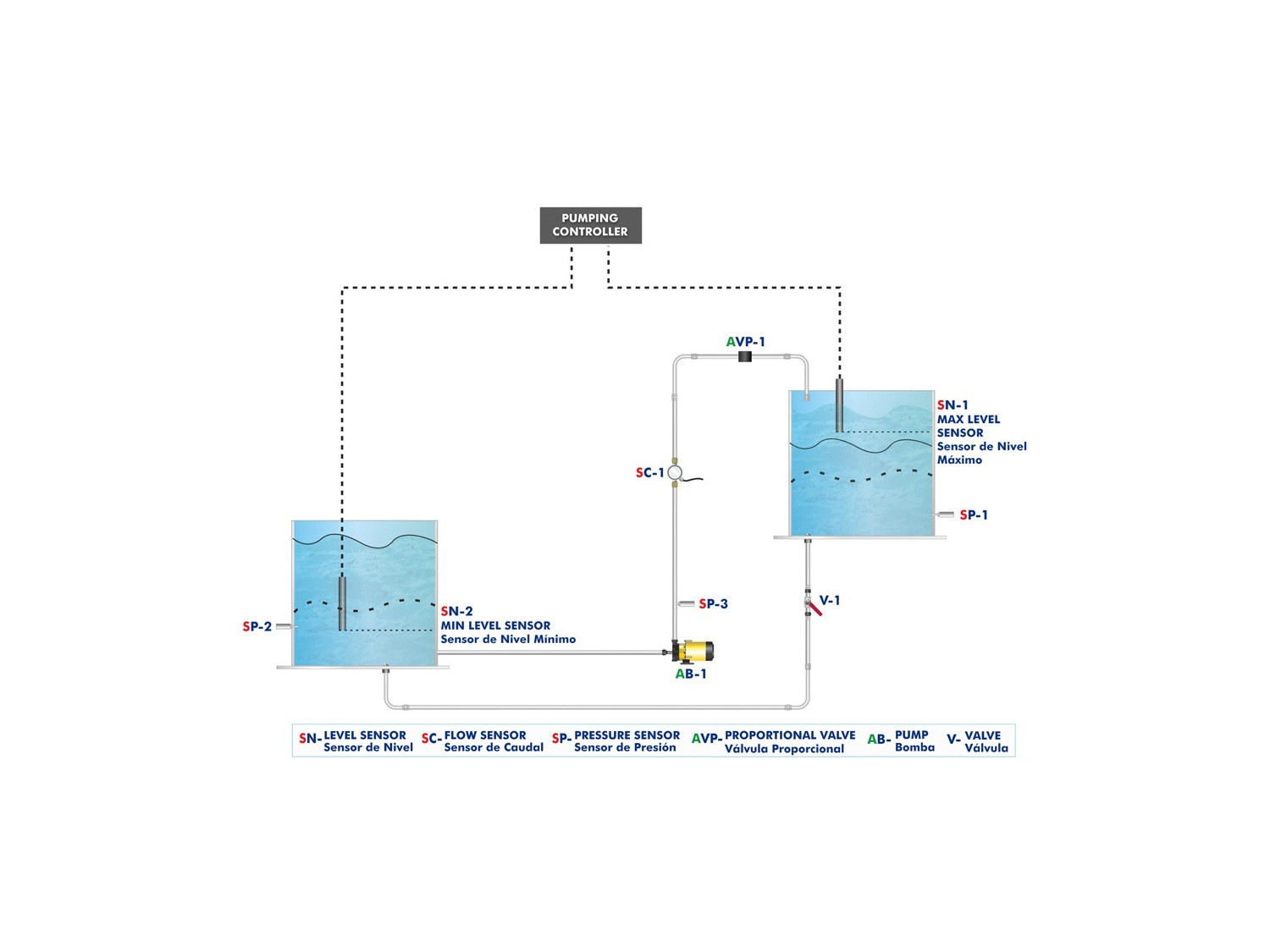

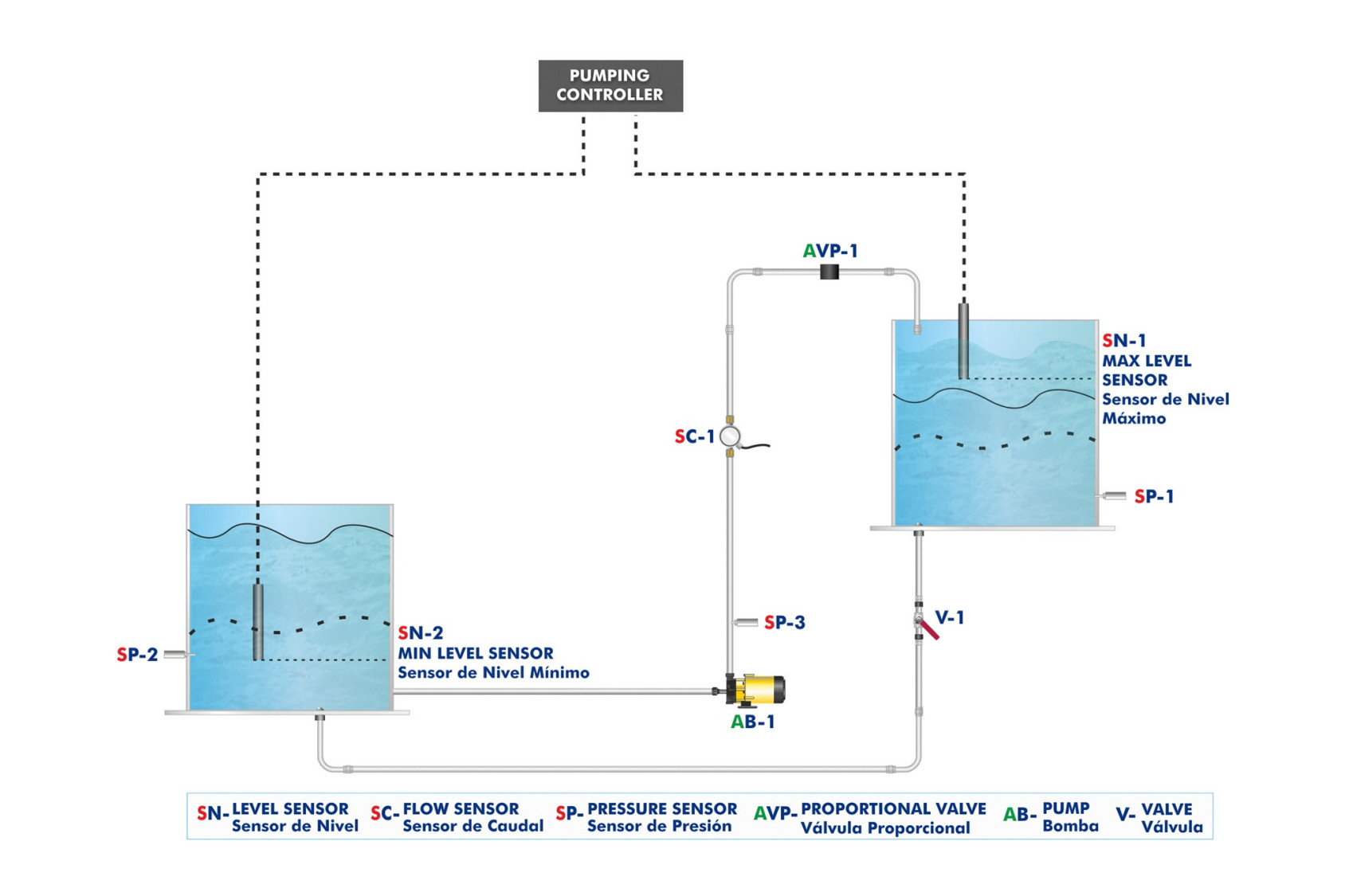

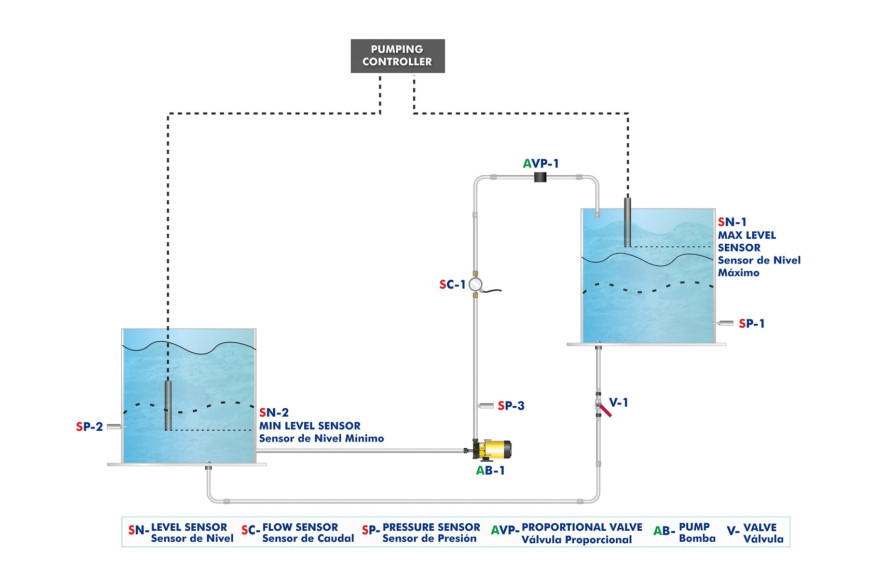

Para tal propósito, este equipo consta de dos tanques de agua posicionadosa diferentes niveles. Ambos depósitos se comunican mediante una bomba y una tubería de PVC para reproducir las mismas condicionesque un sistema de bombeo real. Una de las particularidades de este equipo es que dispone de una válvula proporcional que permiteal usuario el control de su nivel de apertura. Con ello se consiguen generar diferentespresiones manométricas a la salida de la bomba, es decir, definir diferentes alturas debombeo de la instalación. Así, una vez el usuario configure la presión manométrica dela instalación, el agua podrá ser bombeada mediante una bomba de impulsión desdeel tanque inferior (agua subterránea) hasta el tanque de nivel superior (tanque dealmacenamiento).

La unidad de bombeo dispone de un regulador de bombeo industrial especialmentediseñado para optimizar la energía disponible para bombear. En horas en las que la radiación solar es mínima, el regulador trabajaen la optimización de la curva corriente-tensión (I-V) para alargar las horas totales de bombeo de agua. Así, el alumno podrá analizarel funcionamiento de estos dispositivos y el interés de su instalación en sistemas de estas características, en pos de ajustar el voltaje alfuncionamiento nominal de la bomba.

Además, la unidad incluye un serie de sensores, actuadores e indicadores para conseguir una perfecta monitorización, supervisión ycontrol de la instalación: sensor de nivel de los tanques, sensor de caudal, sensores de presión, parada ante nivel máximo del tanquesuperior para evitar el rebose de agua, parada de emergencia ante nivel mínimo del tanque inferior para evitar el descebo de la bomba,varios indicadores de funcionamiento de la bomba e interruptores de maniobra.

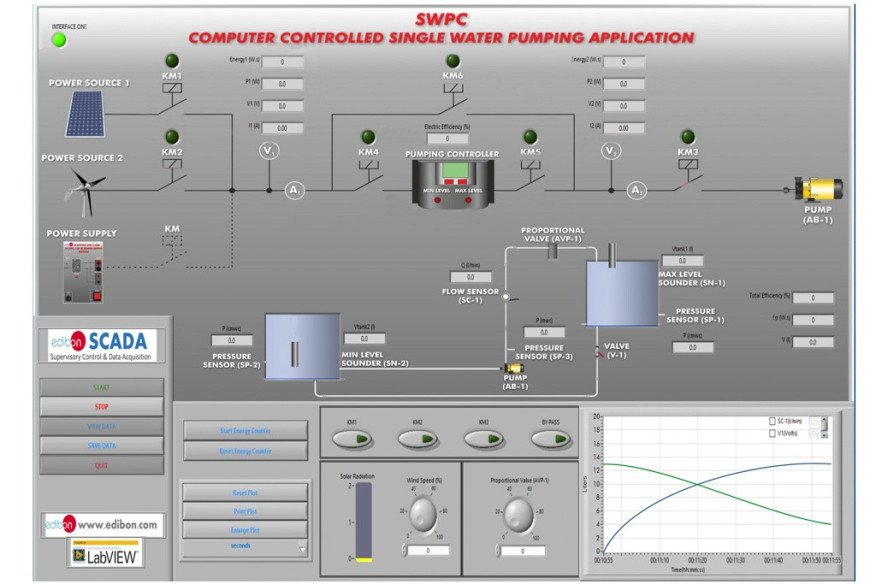

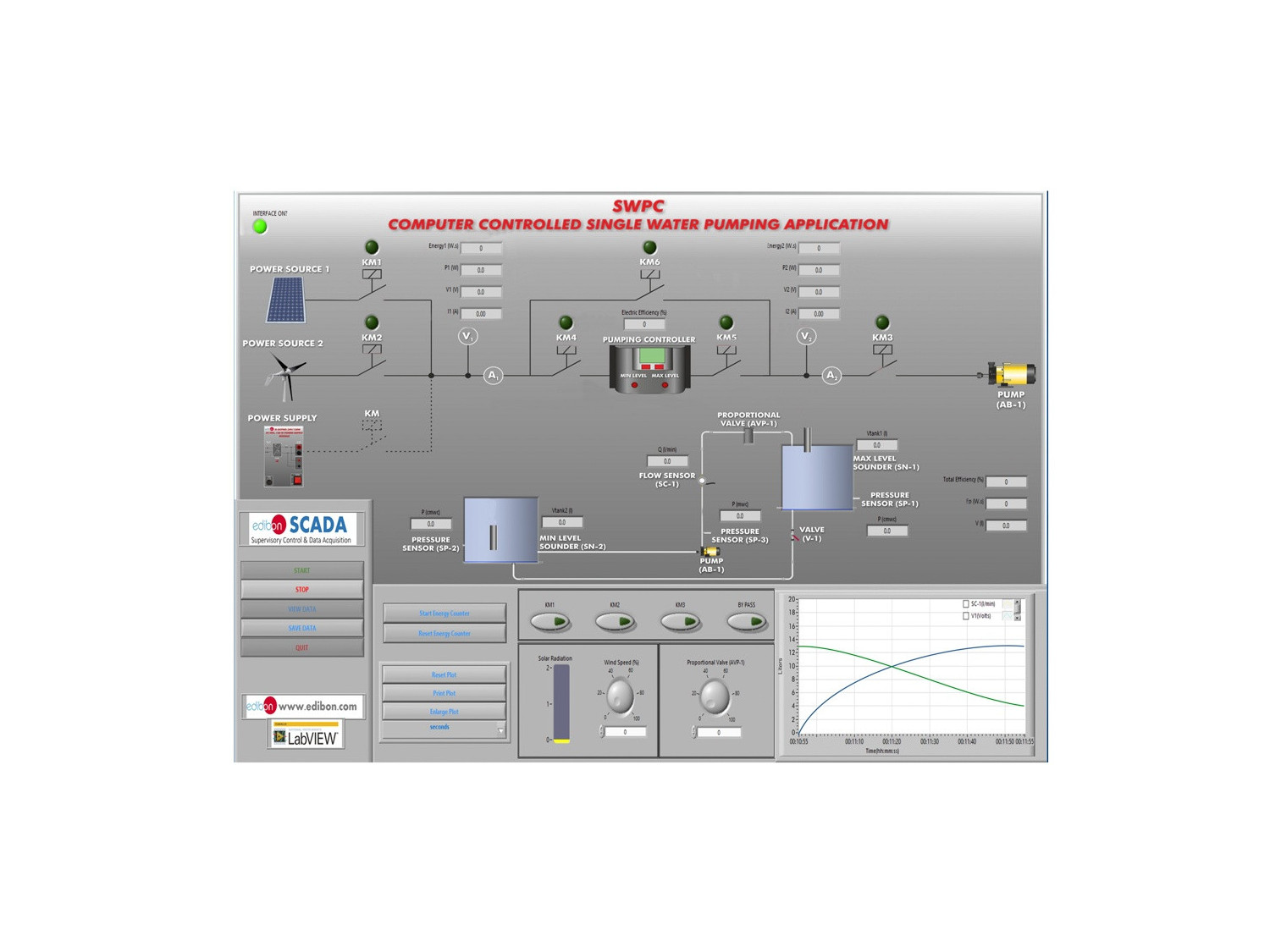

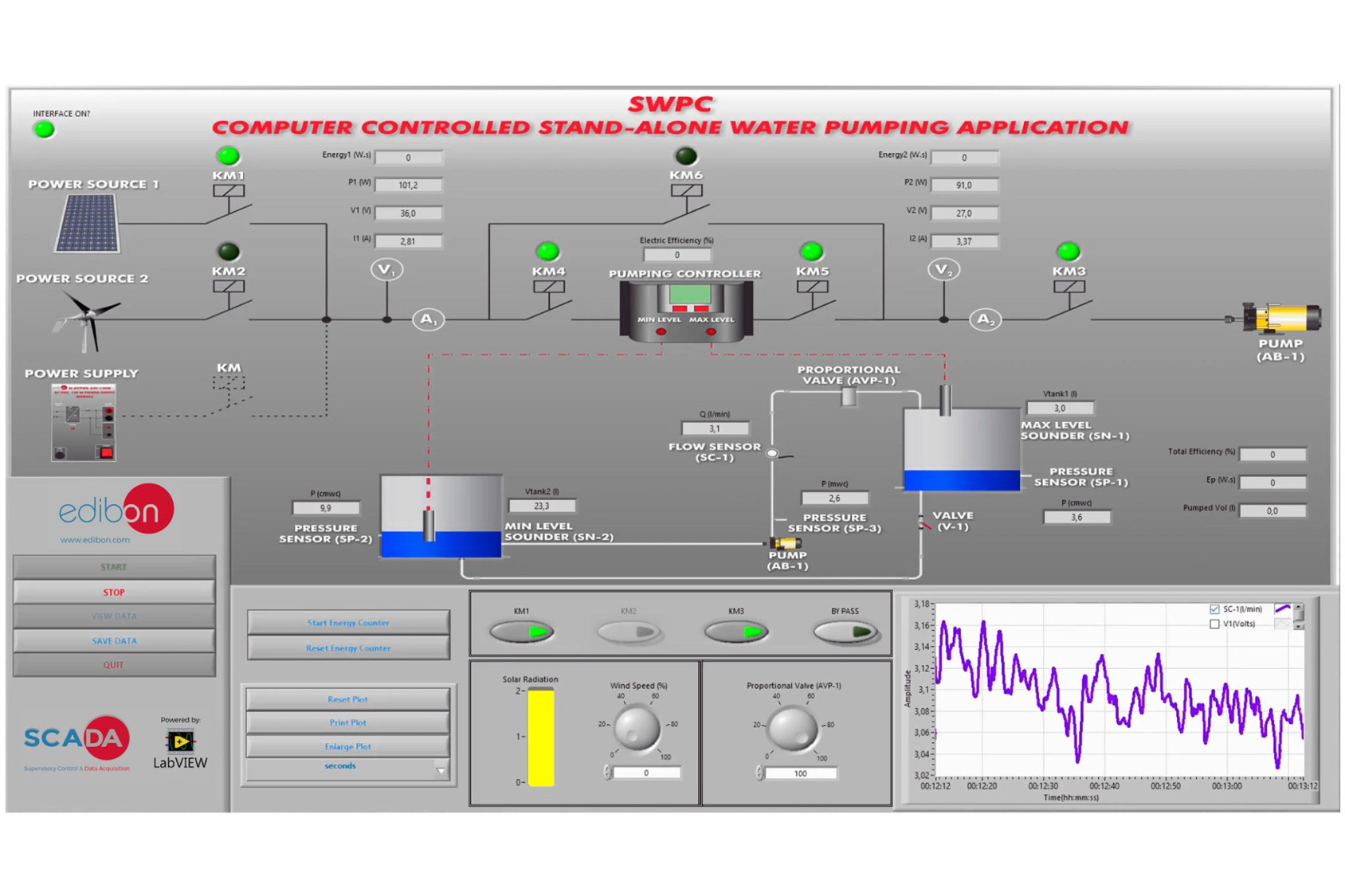

Gracias a los medidores internos y al sistema de adquisición de datos del software SCADA, el usuario podrá visualizar en todo momentolos valores de los sensores y el estado de los actuadores, pudiendo visualizar la tensión e intensidad a la entrada y salida del regulador.

Además, el propio software permite realizar un análisis de flujos energéticos del sistema, donde los usuarios pueden evaluar la energíapotencial intrínseca del agua bombeada y el consumo eléctrico necesario para transferir esta energía al agua del depósito acumulador.

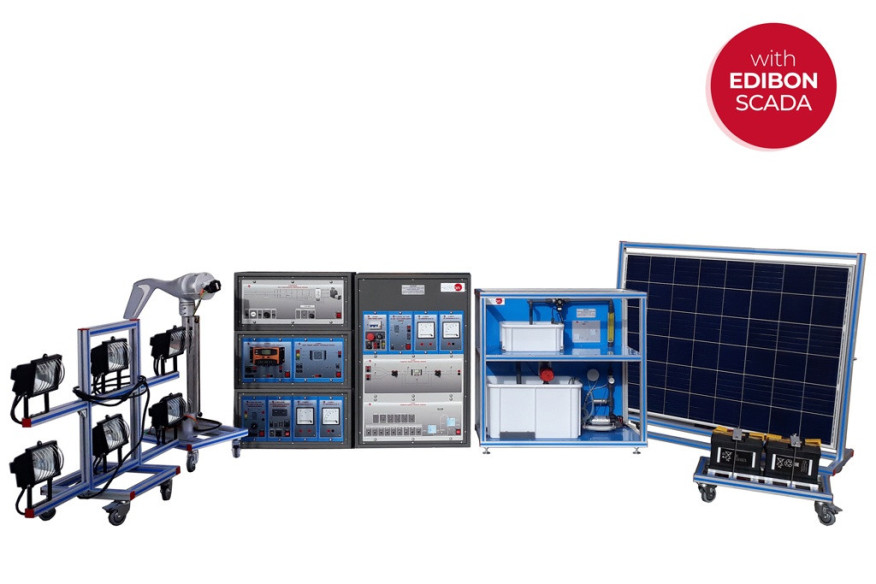

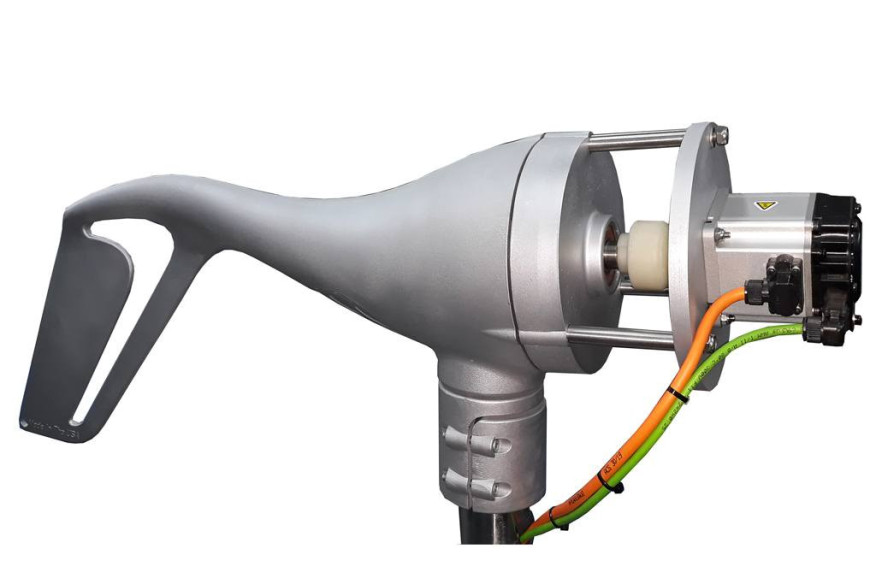

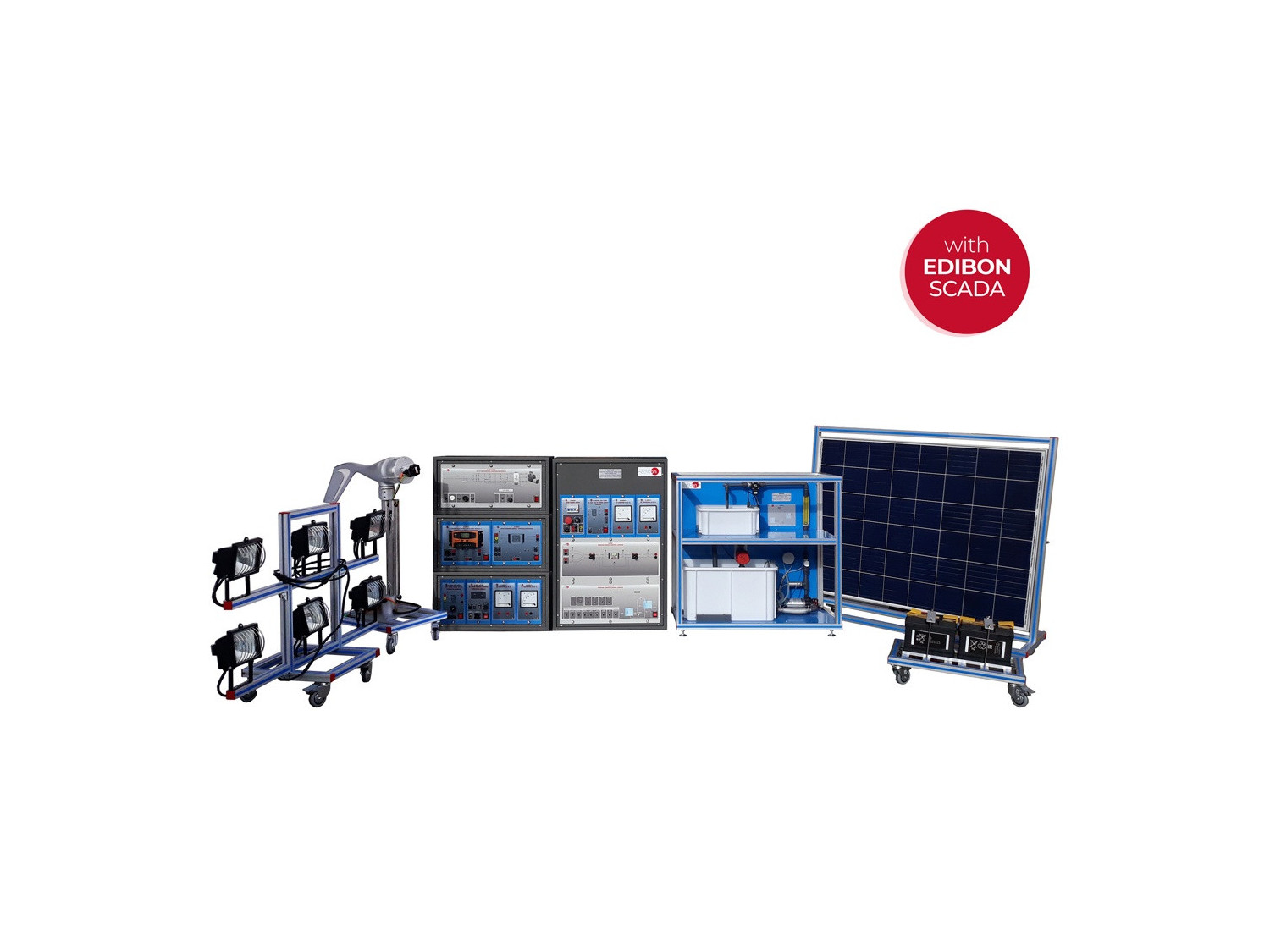

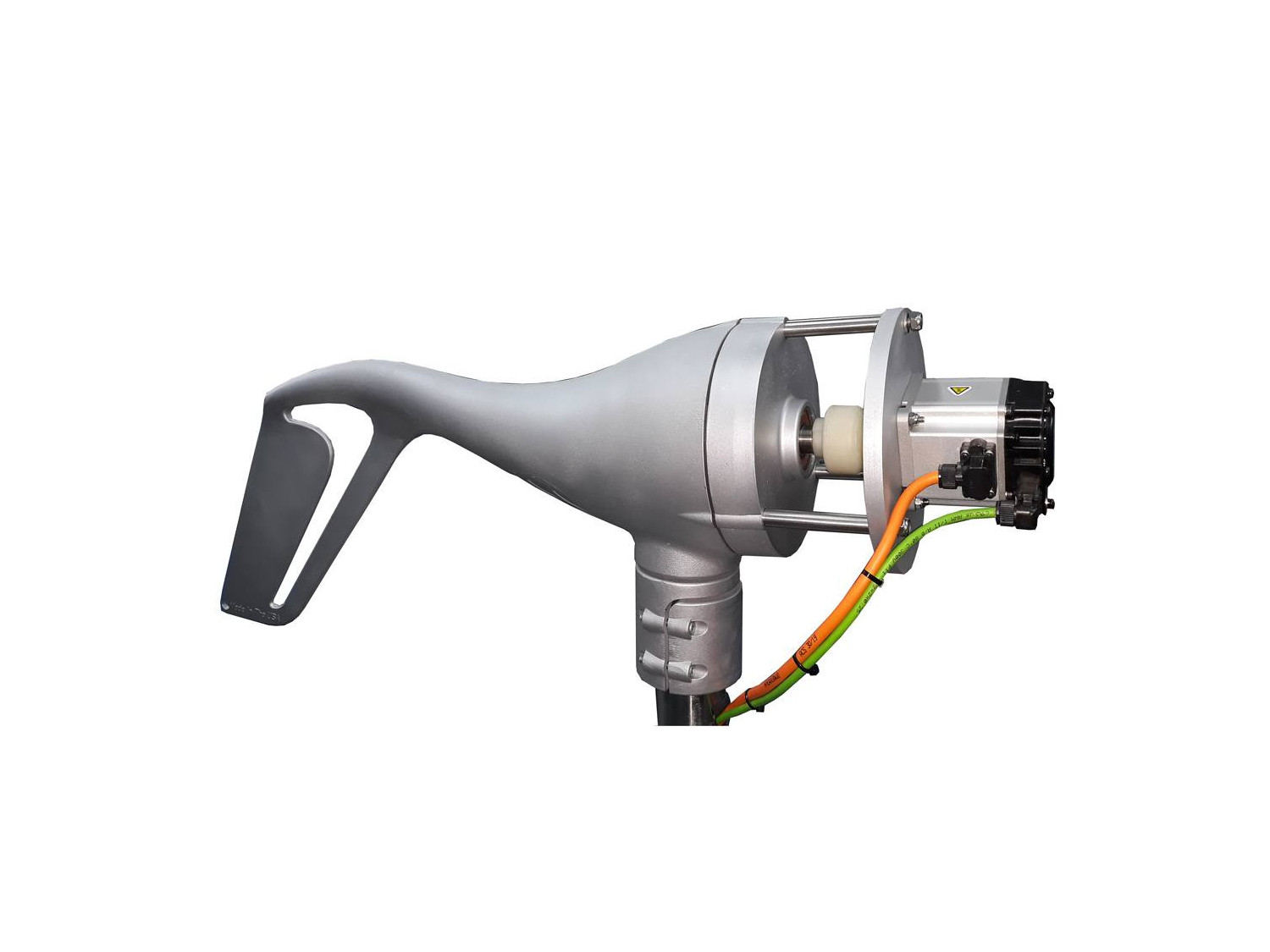

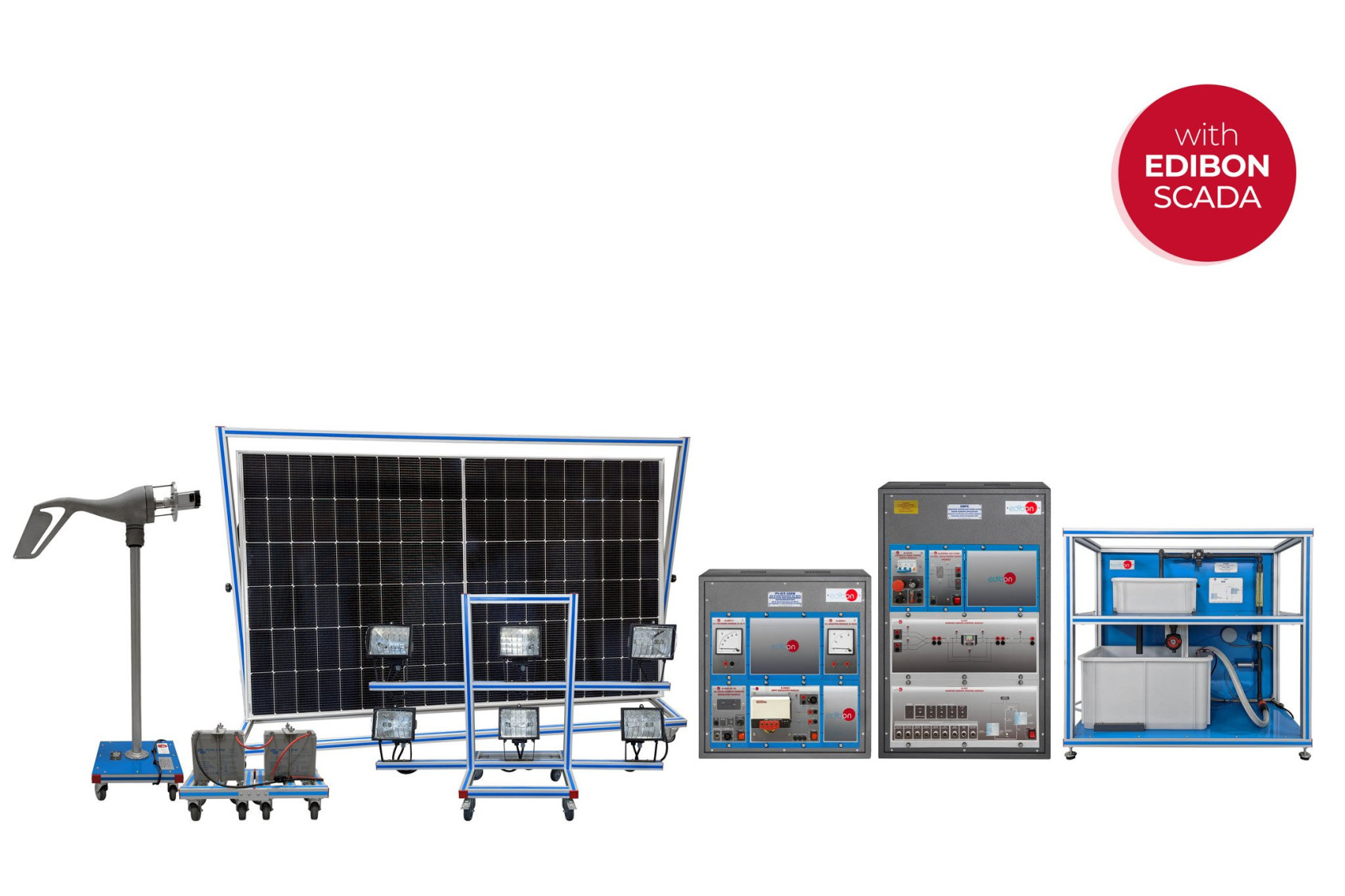

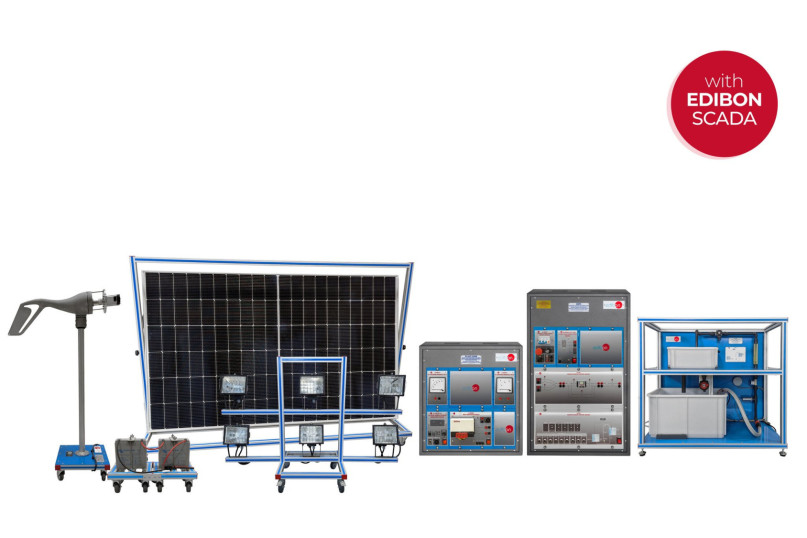

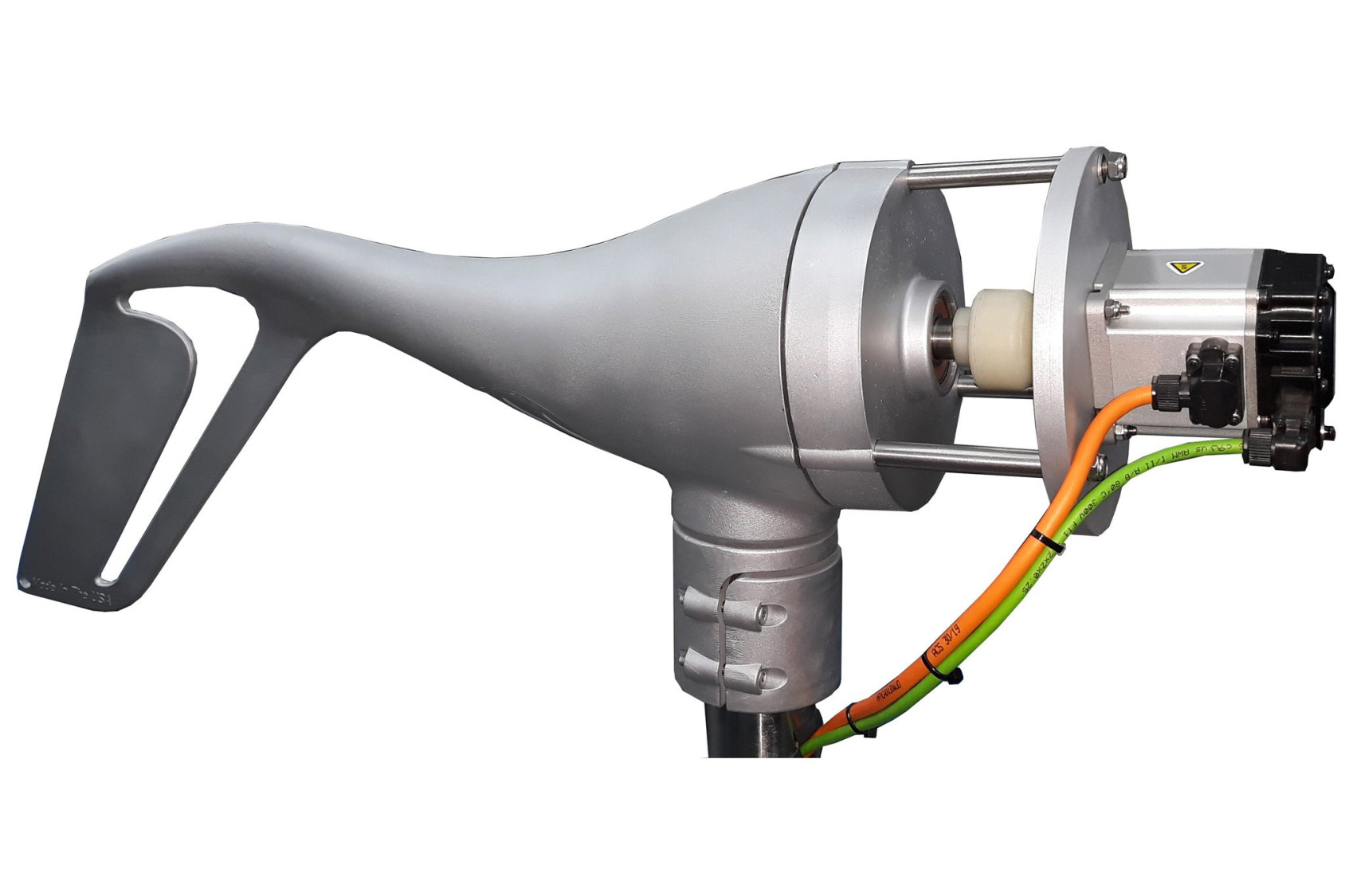

Además, se recomiendan adquirir junto con la unidad "SWPC" el panel fotovoltaico, la turbina eólica, las baterías y sus correspondientesreguladores de corriente para demostrar cómo trabaja un sistema de bombeo real en una red aislada.

Para adquirir un amplio conocimiento, se incluye un manual específico en el cual se explica, a nivel teórico y práctico, los aspectosrelativos a los sistemas fotovoltaicos y eólicos de bombeo de agua, los sistemas de bombeo y riego actuales (profundizando en laarquitectura de los distintos equipos), análisis de flujos de energía y el dimensionado de una instalación de bombeo solar.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Control Local.

  1. Puesta en funcionamiento y parada del sistema de bombeo.
  2. Parada automática en condiciones de nivel máximo y mínimo.
  3. Estudio del régimen de trabajo del regulador de bombeo: ajuste y reducción de tensión.
  4. Puesta en funcionamiento del sistema de bombeo solar con baterías (requiere el PV-KIT-300W).
  5. Puesta en funcionamiento del sistema de bombeo solar sin baterías (requiere el PV-KIT-300W).
  6. Estudio del régimen de trabajo del regulador de bombeo: efecto sombra (requiere el PV-KIT-300W).
  7. Estudio del régimen de trabajo del regulador de bombeo: variaciones de caudal bombeado (requiere el PV-KIT-300W).
  8. Umbrales de arranque con y sin convertidor (requiere el PV-KIT-300W).
  9. Puesta en funcionamiento del sistema de bombeo eólico con baterías (requiere el WT-KIT-400W).
  10. Puesta en funcionamiento del sistema de bombeo eólico sin baterías (requiere el WT-KIT-400W).

Control SCADA

  1. Puesta en funcionamiento y parada del sistema de bombeo.
  2. Parada automática en condiciones de nivel máximo y mínimo.
  3. Estudio del régimen de trabajo del regulador de bombeo: ajuste y reducción de tensión.
  4. Concepto de altura manométrica: ajuste manual de la válvula proporcional.
  5. Análisis de flujos de energía: rendimiento global del sistema.
  6. Puesta en funcionamiento del sistema de bombeo solar con baterías (requiere el PV-KIT-300W).
  7. Puesta en funcionamiento del sistema de bombeo solar sin baterías (requiere el PV-KIT-300W).
  8. Estudio del régimen de trabajo del regulador de bombeo: efecto sombra (requiere el PV-KIT-300W).
  9. Estudio del régimen de trabajo del regulador de bombeo: variaciones de caudal bombeado (requiere el PV-KIT-300W).
  10. Umbrales de arranque con y sin convertidor (requiere el PV-KIT-300W).
  11. Análisis de flujos de energía: rendimiento global del sistema (requiere el PV-KIT-300W).
  12. Puesta en funcionamiento del sistema de bombeo eólico con baterías (requiere el WT-KIT-400W).
  13. Puesta en funcionamiento del sistema de bombeo eólico sin baterías (requiere el WT-KIT-400W).
  14. Análisis de flujos de energía: rendimiento global del sistema (requiere el WT-KIT-400W).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real.
  4. Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetrosproporcional, integral y derivativo, etc.
  5. El Sistema de Control desde Computador con SCADA permiteuna simulación industrial real.
  6. Este equipo es totalmente seguro ya que dispone de dispositivosde seguridad mecánicos, eléctricos/electrónicos y de software.
  7. Este equipo puede usarse para realizar investigación aplicada.
  8. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  9. El usuario puede realizar otros ejercicios diseñados por él mismo.
