SWP Aplicación de Bombeo para Redes Aisladas

STAND-ALONE WATER PUMPING APPLICATION - SWP

SISTEMAS INNOVADORES

La Aplicación de Bombeo para Redes Aisladas, "SWP", ha sido diseñada por Edibon para mostrar al usuario los principios básicos de funcionamiento de los equipos de bombeo en redes aisladas, exponiendo de forma didáctica los elementos implicados en el proceso de generación y bombeo.

Ver descripción general

Descripción General

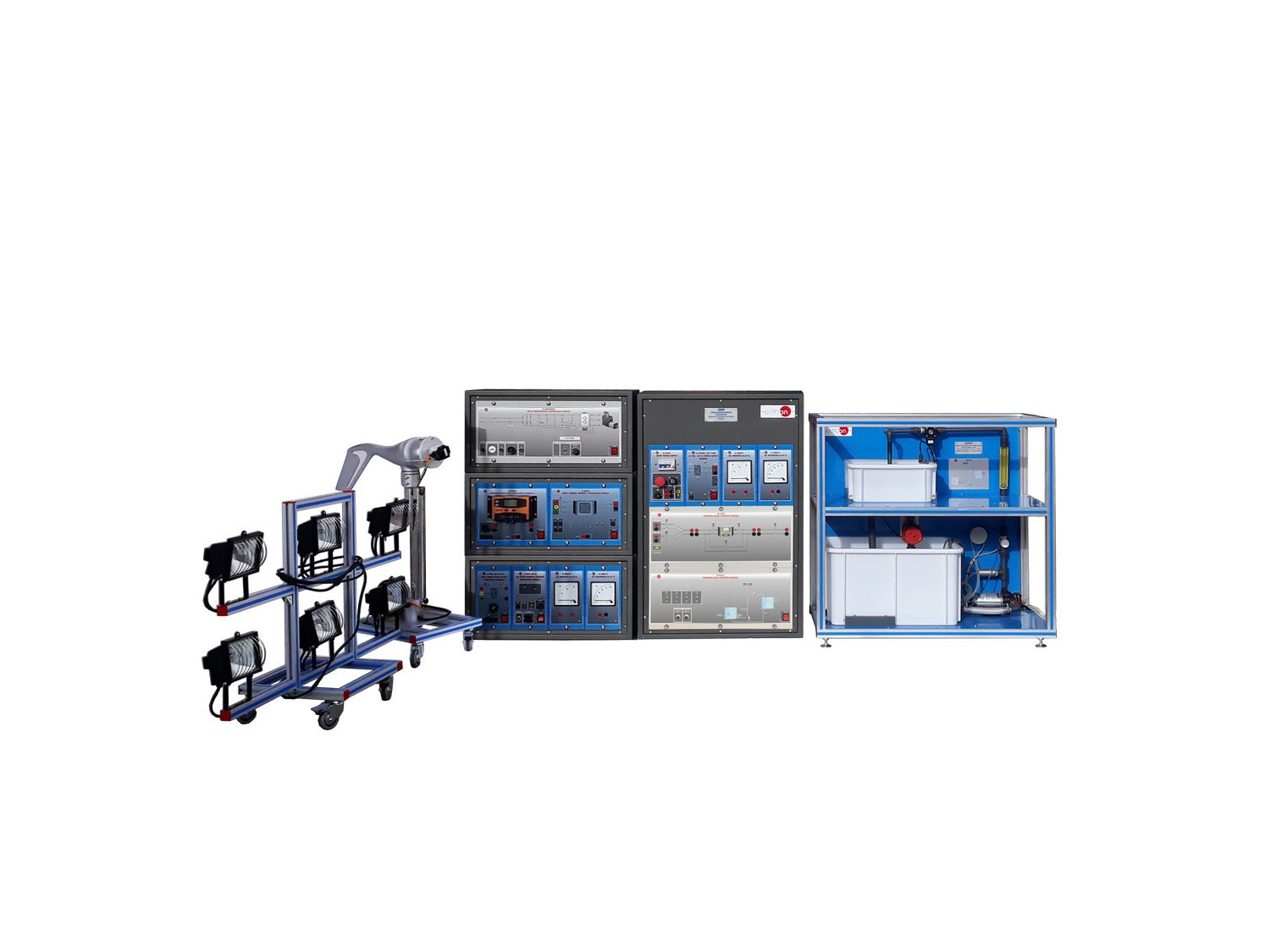

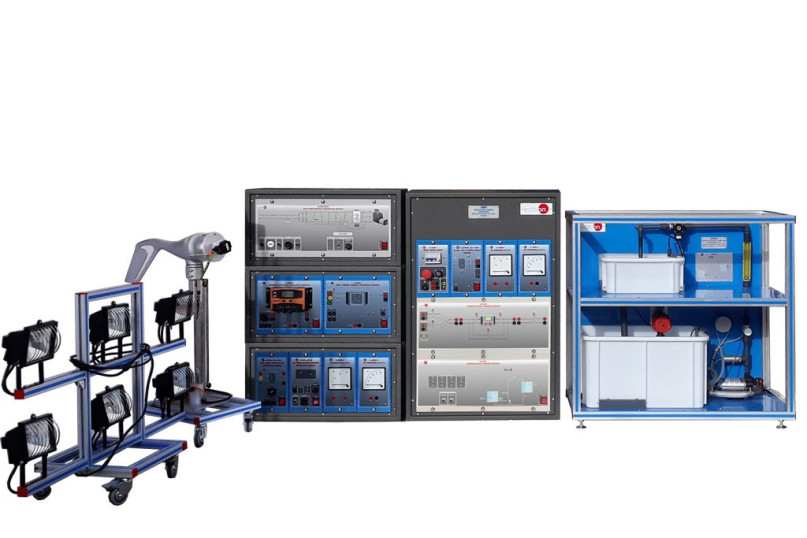

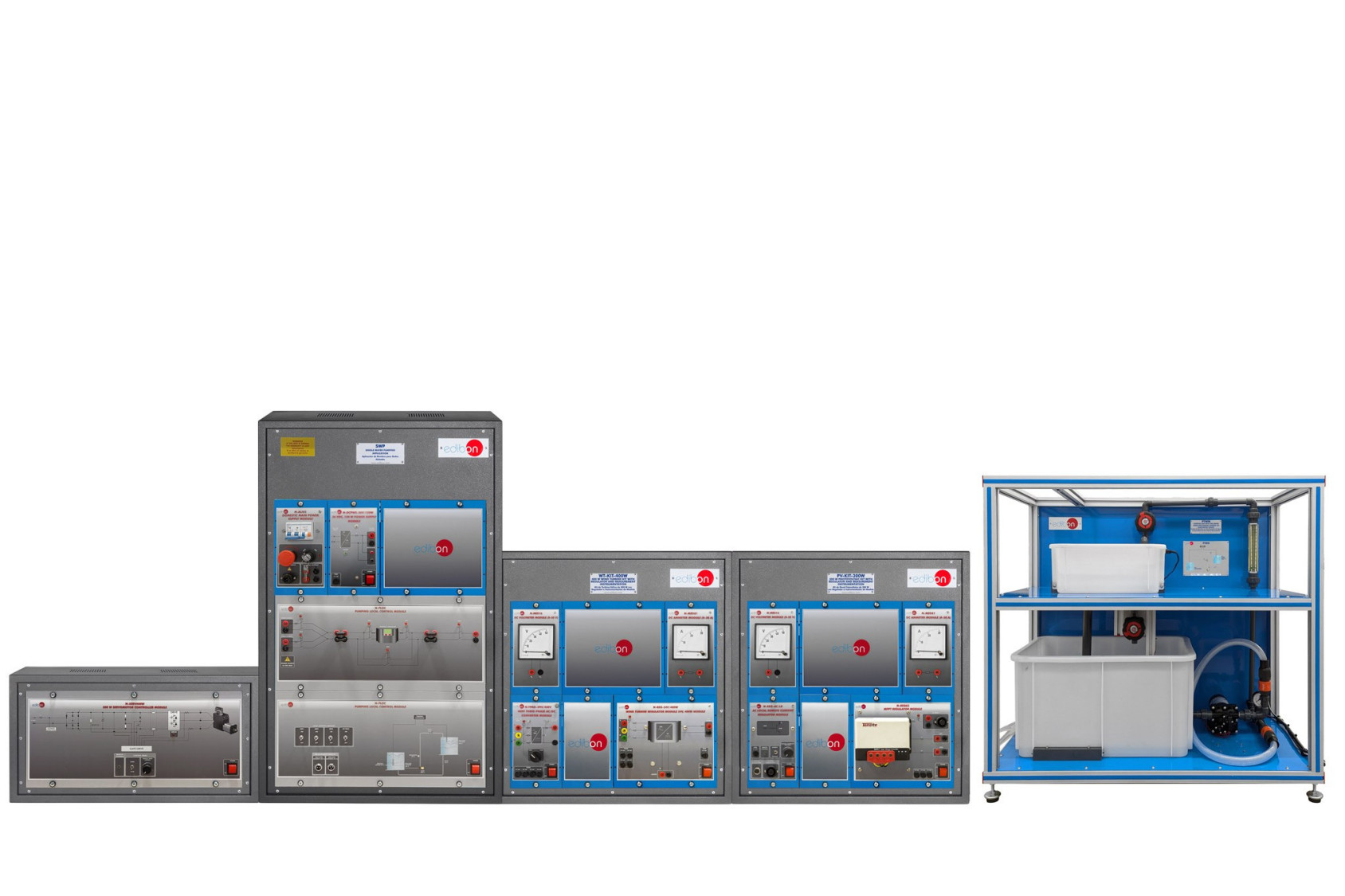

La Aplicación de Bombeo para Redes Aisladas, "SWP", ha sido diseñada por Edibon para mostrar al usuario los principios básicos de funcionamiento de los equipos de bombeo en redes aisladas, exponiendo de forma didáctica los elementos implicados en el proceso de generación y bombeo. Para tal propósito, esta aplicación consta de dos tanques de agua posicionados a diferentes niveles. Ambos depósitos se comunican mediante una bomba y una tubería de PVC para reproducir las mismas condiciones que un sistema de bombeo real.

Una de las particularidades de este equipo es que dispone de una válvula manual que permite al usuario el control de su nivel de apertura. Con ello se consiguen generar diferentes presiones manométricas a la salida de la bomba, es decir, definir diferentes alturas de bombeo de la instalación. Así, una vez el usuario configure la presión manométrica de la instalación, el agua podrá ser bombeada mediante una bomba de impulsión desde el tanque inferior (agua subterránea) hasta el tanque de nivel superior (tanque de almacenamiento).

La aplicación de bombeo dispone de un regulador de bombeo industrial especialmente diseñado para optimizar la energía disponible para bombear. En horas en las que la radiación solar es mínima, el regulador trabaja en la optimización de la curva corriente-tensión (I-V) para alargar las horas totales de bombeo de agua. Así, el alumno podrá analizar el funcionamiento de estos dispositivos y el interés de su instalación en sistemas de estas características, en pos de ajustar el voltaje al funcionamiento nominal de la bomba.

Además, la aplicación incluye una serie de sensores, actuadores e indicadores para conseguir una correcta supervisión de la instalación: caudalímetro y manómetro a la salida de la bomba, sensor de parada de la bomba ante nivel máximo del tanque superior para evitar el rebose de agua, sensor de parada de emergencia de la bomba ante nivel mínimo del tanque inferior para evitar el descebo de la bomba, varios indicadores de funcionamiento de la bomba e interruptores de maniobra.

Con los multímetros incluidos en la aplicación, el usuario podrá visualizar en todo momento los valores de la tensión e intensidad a la entrada y salida del regulador.

Además, se recomiendan adquirir junto con el equipo "SWP" el panel fotovoltaico, la turbina eólica, las baterías y sus correspondientes reguladores de corriente para demostrar cómo trabaja un sistema de bombeo real en una red aislada.

Para adquirir un amplio conocimiento, se incluye un manual específico en el cual se explica, a nivel teórico y práctico, los aspectos relativos a los sistemas fotovoltaicos y eólicos de bombeo de agua, los sistemas de bombeo y riego actuales (profundizando en la arquitectura de los distintos equipos), análisis de flujos de energía y el dimensionado de una instalación de bombeo solar.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Puesta en funcionamiento y parada del sistema de bombeo.
  2. Parada automática en condiciones de nivel máximo y mínimo.
  3. Puesta en funcionamiento del sistema de bombeo eólico sin baterías (requiere el WT-KIT-400W).
  4. Puesta en funcionamiento del sistema de bombeo solar sin baterías (requiere del PV-KIT-300W).
  5. Puesta en funcionamiento del sistema de bombeo solar con baterías (requiere PV-KIT-300W).
  6. Estudio del régimen de trabajo del regulador de bombeo: efecto sombra. (requiere el PV-KIT-300W).
  7. Puesta en funcionamiento del sistema de bombeo eólico con baterías (requiere WT-KIT-400).
  8. Estudio del régimen de trabajo del regulador de bombeo: variaciones de caudal bombeado (requiere el PV-KIT-300W o el WT-KIT-400W).
  9. Umbrales de arranque con y sin convertidor (requiere el PV-KIT-300W o el WT-KIT-400W).
  10. Estudio del régimen de trabajo del regulador de bombeo: ajuste y reducción del voltaje (requiere el PV-KIT-300W o el WT-KIT-400W).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Medida de voltaje/corriente a la entrada y a la salida del regulador solar.
  2. Comparación de los parámetros V/I de entrada y salida del regulador solar y cálculo de rendimientos.
  3. Estudio del comportamiento de la bomba de agua con y sin regulador solar.
  4. Cálculo del consumo de potencia de la bomba con y sin regulador.
  5. Medida experimental del funcionamiento óptimo de la bomba mediante el uso del caudalímetro.
  6. El usuario puede realizar otros ejercicios diseñados por él mismo.
