MEMB2 Equipo para Estudio de Equilibrio de Momentos en una Palanca de Dos Brazos
SISTEMAS INNOVADORES
El Equipo para Estudio de Equilibrio de Momentos en una Palanca de Dos Brazos, "MEMB2", proporciona una manera sencilla de entender experimentos sobre el equilibrio de momentos.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo para Estudio de Equilibrio de Momentos en una Palanca de Dos Brazos, "MEMB2", permite estudiar los fundamentos del equilibrio de momentos y la aplicación de la ley de la palanca sobre una palanca de dos brazos.

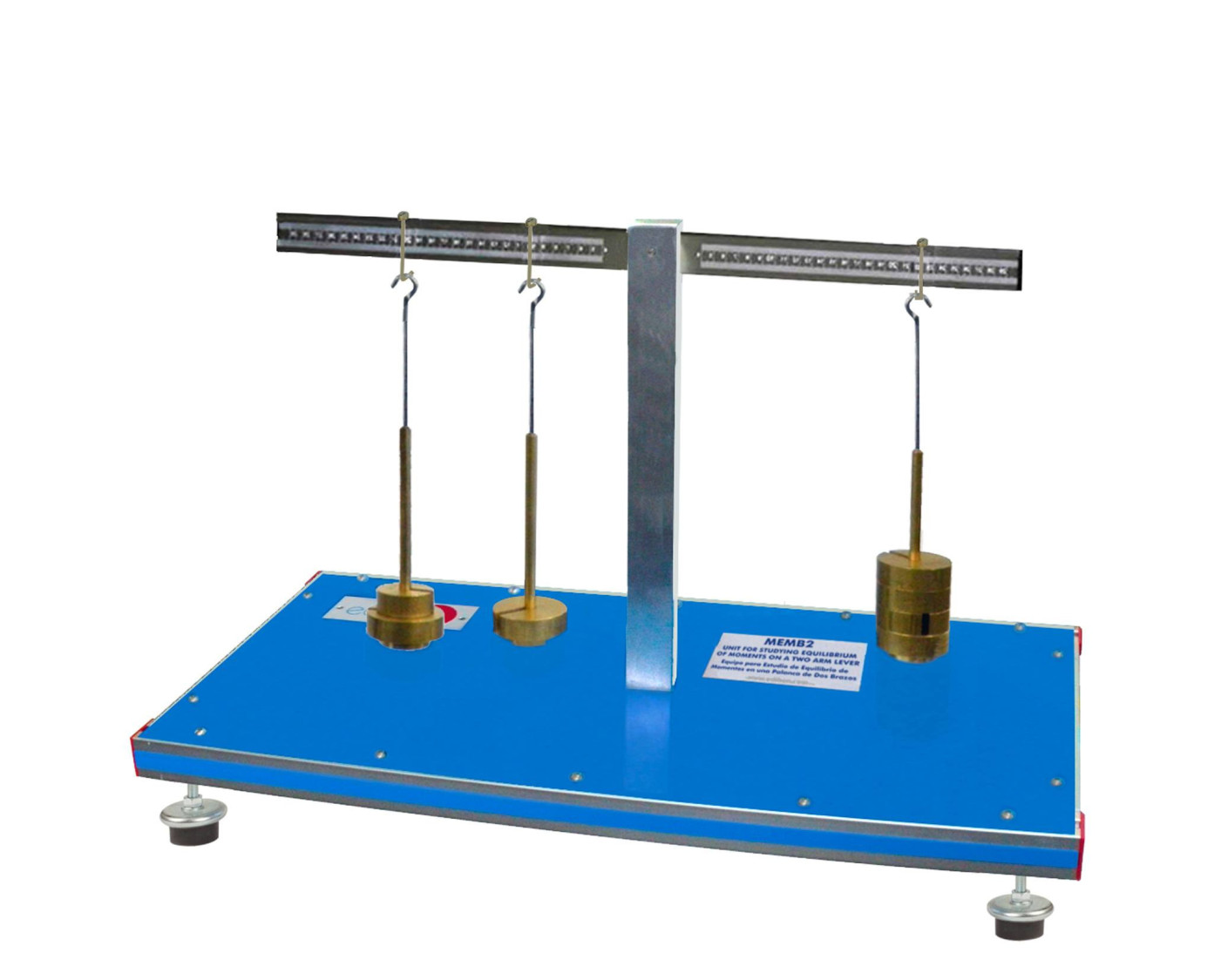

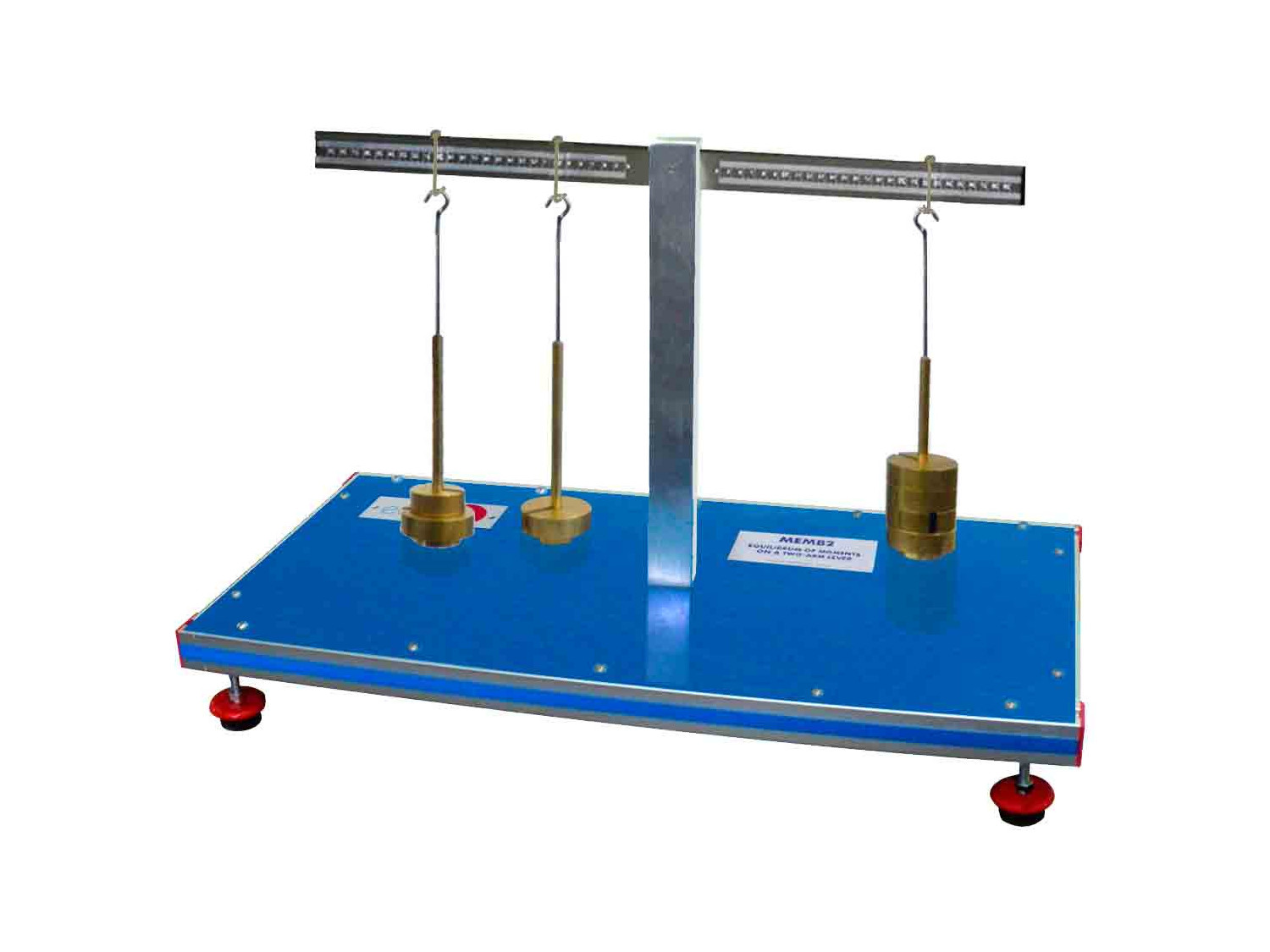

La palanca de dos brazos se representa como una barra pivotada sobre el extremo de un soporte vertical. Se puede aplicar carga en varias posiciones de la palanca mediante unas guías móviles, unas pesas y unos ganchos-soporte para las pesas. Estas cargas harán que rote la barra. El equilibrio se consigue moviendo las cargas. Se puede determinar el momento necesario para superar esta rotación y mantener la barra en equilibrio.
La barra esta graduada desde el pivote central en ambas direcciones para leer las distancias desde ese punto hasta los brazos. Se puede comprobar en las prácticas el cálculo de los brazos de palanca.
Se incluyen tres guías móviles para aplicar las cargas.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Investigación del equilibrio de momentos sobre una palanca de dos brazos: fuerzas aplicadas, equilibrio y momentos generados.
- Demostración del equilibrio de momentos simple mediante la carga de una barra pivotada.
- Estudio del sistema estable de una barra pivotada cargada.
- Comparación de los valores experimentales con los valores teóricos usando momentos simples.
- Estudio de la acción de fuerzas dependientes del brazo de palanca.
