MED Equipo de Equilibrio Dinámico/Estático

STATIC AND DYNAMIC BALANCING UNIT - MED

SISTEMAS INNOVADORES

El Equipo de Equilibrio Dinámico/Estático, "MED", desarrollado por EDIBON, es un equipo para el estudio y análisis de oscilaciones y vibraciones y cómo eliminarlas o en cualquier caso atenuarlas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Equilibrio Dinámico/Estático, desarrollado por EDIBON es un equipo para el estudio y análisis de oscilaciones y vibraciones y cómo eliminarlas o en cualquier caso atenuarlas.

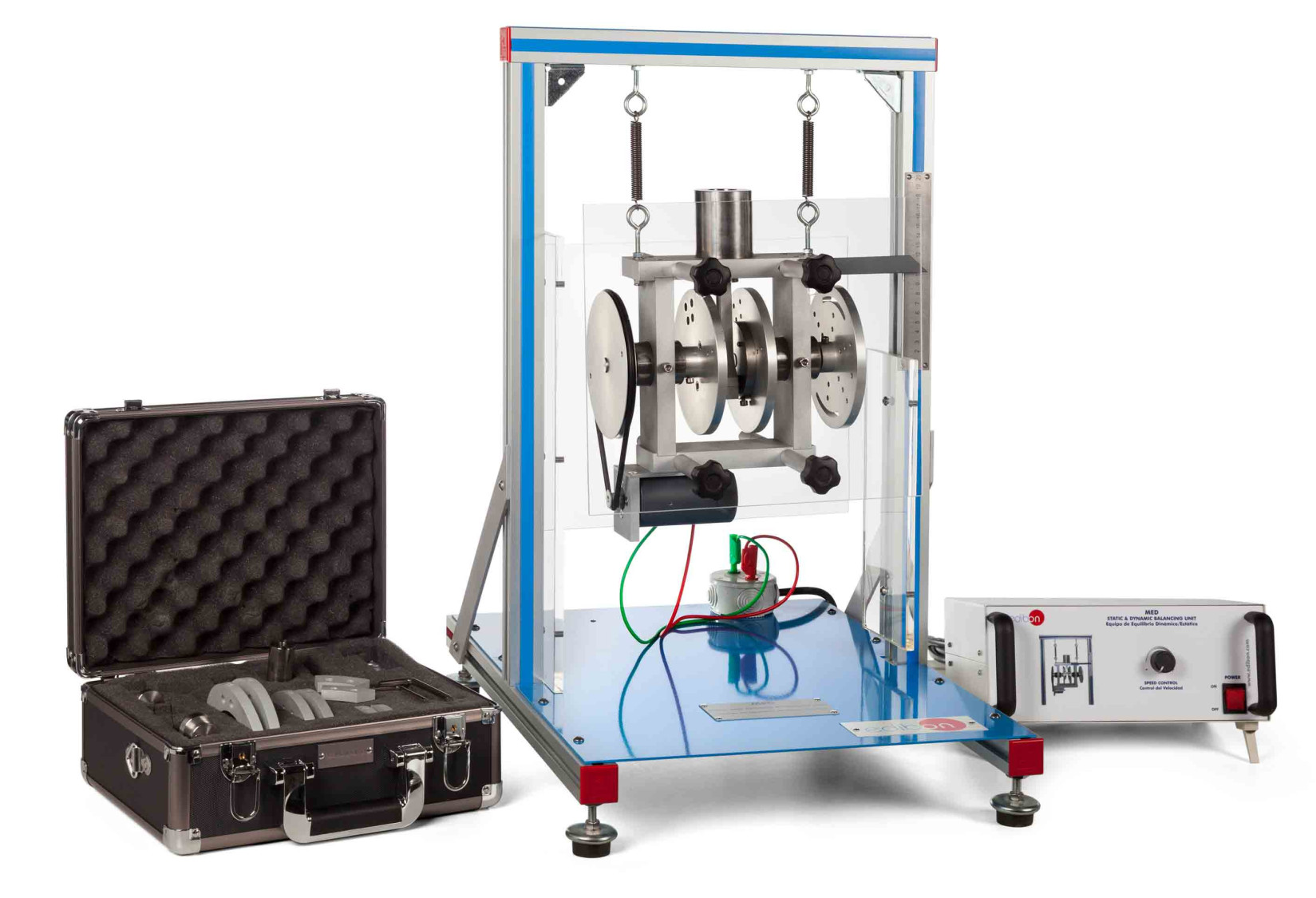

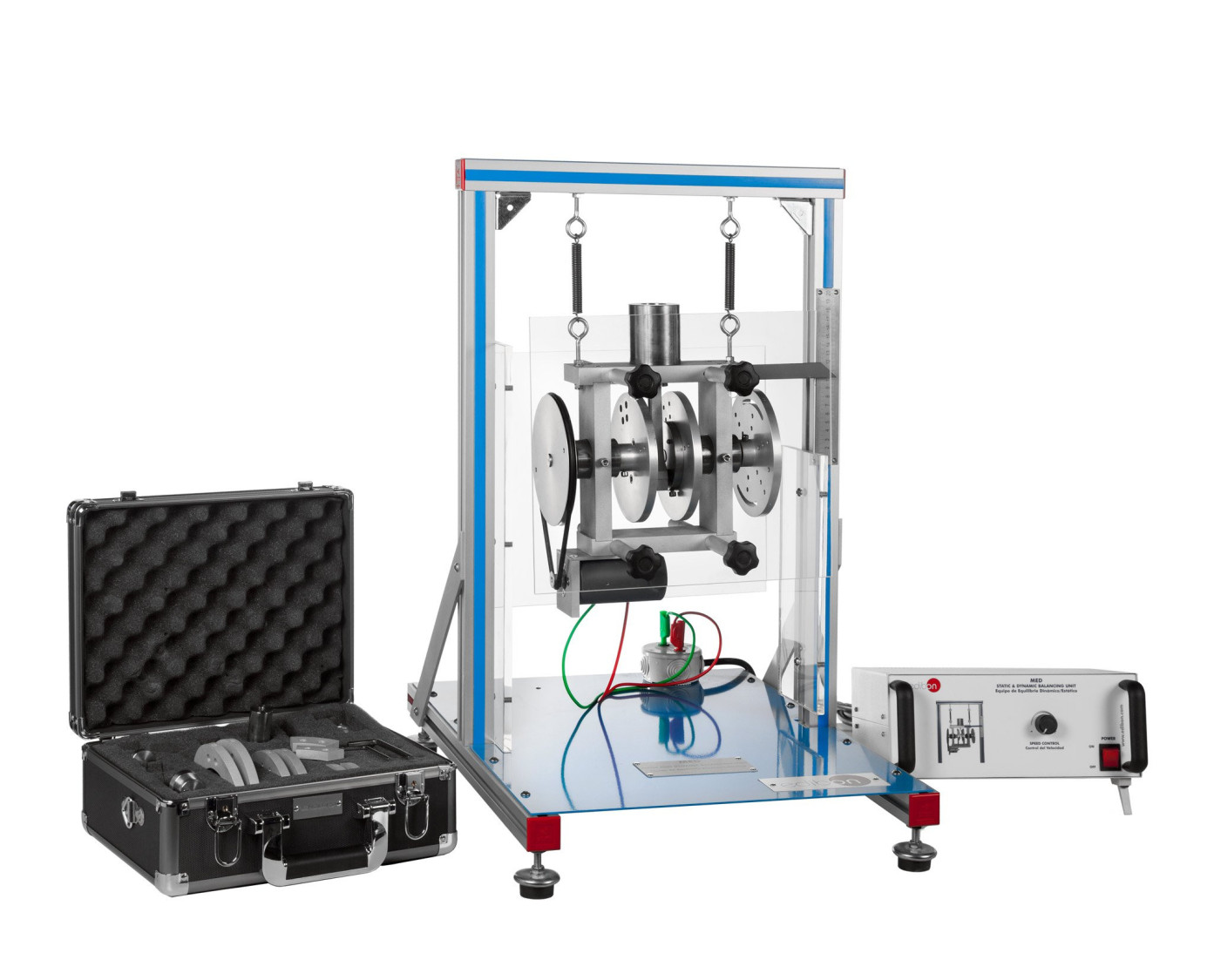

Básicamente el equipo se compone de un eje montado sobre unos rodamientos. El eje está acoplado mediante unas poleas a un motor eléctrico de velocidad variable que lo hará girar. Todo el conjunto queda fijado a la estructura soporte por medio de unos muelles que provocan que el conjunto oscile en caso de existir vibraciones o fuerzas sin equilibrar.

El eje lleva acoplados cuatro discos: uno de ellos es la polea, dos son los discos de equilibrado y en el extremo un disco graduado. Los discos tienen taladros para proceder, mediante la fijación de masas, a la desestabilización del sistema, así como a su posterior equilibrado.

Por otro lado, se puede acoplar a nuestro sistema un pistón cuyo movimiento será alternativo perpendicular al eje. La unión del pistón al eje se realiza mediante una biela.

El Equipo de Equilibrio Dinámico/Estático, "MED", lleva incorporada una regla que permite fácilmente ver la medida del desplazamiento del sistema con la ayuda de un indicador situado a la derecha del equipo.

Se suministra un módulo auxiliar para la alimentación eléctrica y control de la velocidad del motor, así como un juego de masas sectoriales y pesas de diferentes valores para la realización de los experimentos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Equilibrado en un plano individual de revolución.
  2. Equilibrado en planos separados de revolución.
  3. Experimentos de demostración simple.
  4. Ilustrar el equilibrio dinámico de rotación y sistemas recíprocos.
  5. Ilustrar el equilibrio de masas recíprocas.
  6. Observar efectos en oscilaciones de condiciones de equilibrio parcial en sistemas recíprocos.
