MES Equipo de Equilibrio Simple

SIMPLE BALANCING UNIT - MES

SISTEMAS INNOVADORES

El Equipo de Equilibrio Simple, "MES", desarrollado por EDIBON, es un equipo que estudia y analiza las oscilaciones y vibraciones y cómo eliminarlas o reducirlas.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

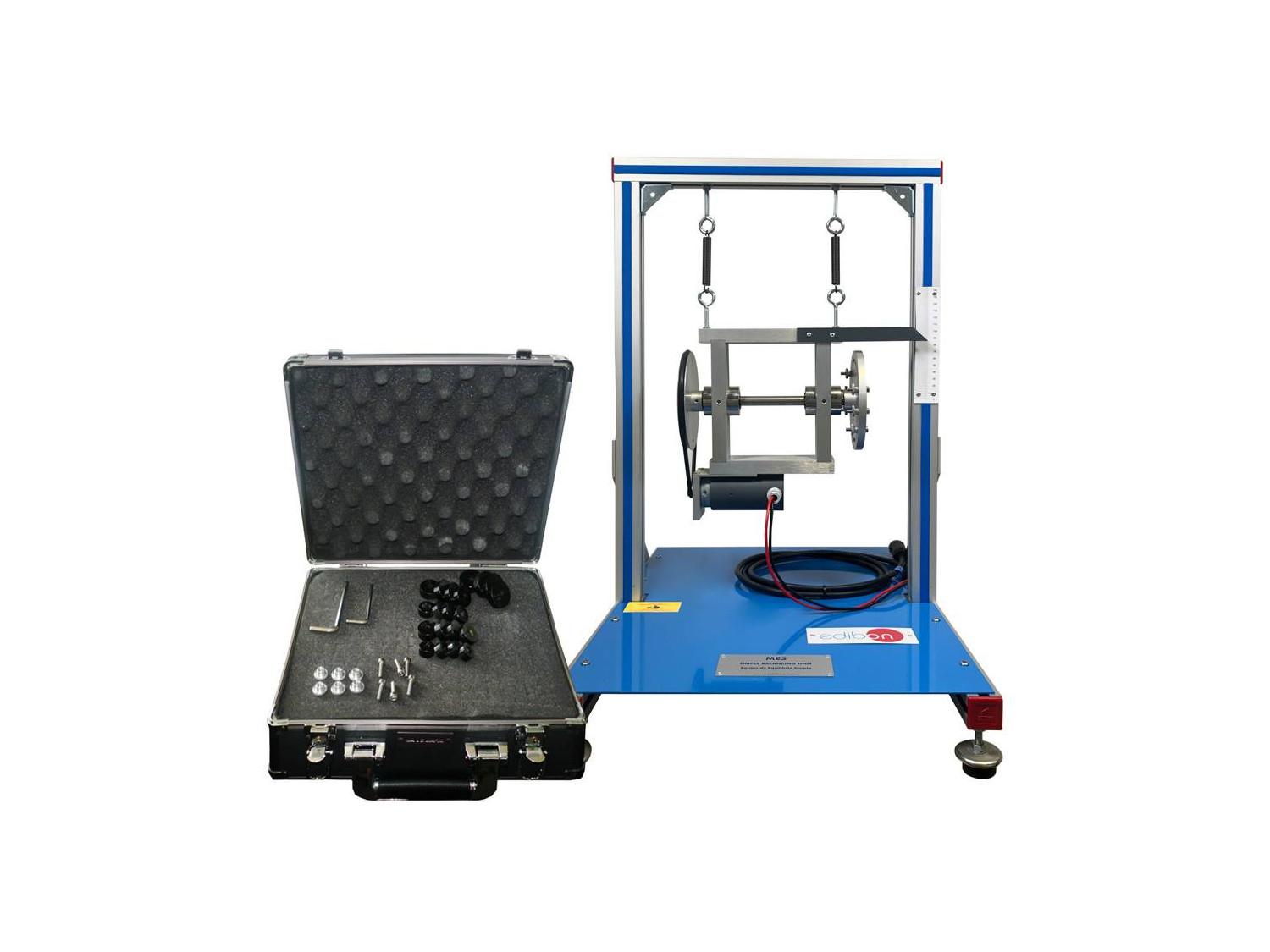

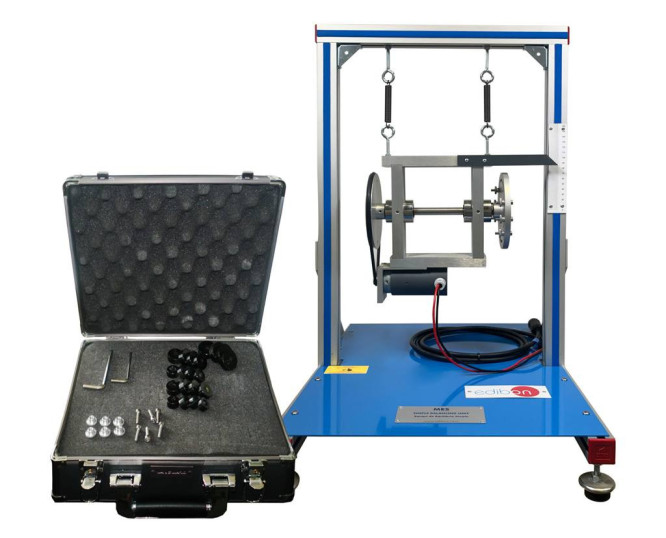

El Equipo de Equilibrio Simple, "MES", desarrollado por EDIBON, es un equipo que estudia y analiza las oscilaciones y vibraciones y cómo eliminarlas o reducirlas.

El equipo se sostiene por una estructura de perfiles de aluminio sobre la que se montan paneles de acero. Esta aporta estabilidad y ligereza al equipo.

El equipo MES se compone principalmente de un eje montado sobre cojinetes. Este eje está acoplado por polea a un motor eléctrico con velocidad variable que lo hace girar. El conjunto se fija a la estructura de soporte mediante muelles que hacen oscilar al equipo en caso de vibraciones o fuerzas sin equilibrarse.

Este eje dispone de 2 discos acoplados: uno de ellos es la polea, y el otro, un disco graduado. El disco cuenta con taladros para proceder, mediante la fijación de masas, a la desestabilización del sistema, así como a su posterior equilibrado.

Se puede utilizar una regla en el equipo MES para ver fácilmente la medición del desplazamiento del sistema con una aguja colocada en el lado derecho del equipo.

El equipo está provisto de un módulo auxiliar para el suministro eléctrico y el control de la velocidad del motor.

El equipo se completa con un juego de masas sectoriales y pesas de diferentes valores para la realización de experimentos.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostraciones y experimentos de equilibrado de sistemas de rotación coplanares.
  2. Equilibrado en un plano individual de revolución.
  3. Observar los efectos en oscilaciones de varias condiciones de equilibrio.
