MRYE2 Equipo de Rueda y Eje diferencial (Torno Diferencial)

WHEEL AND DIFFERENTIAL AXLE UNIT  - MRYE2

SISTEMAS INNOVADORES

El Equipo de Rueda y Eje diferencial (Torno Diferencial), "MRYE2", es un equipo que permite investigar la mecánica de un mecanismo de torno diferencial y demostrar la reducción de fuerza en un bloque de poleas diferenciales.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

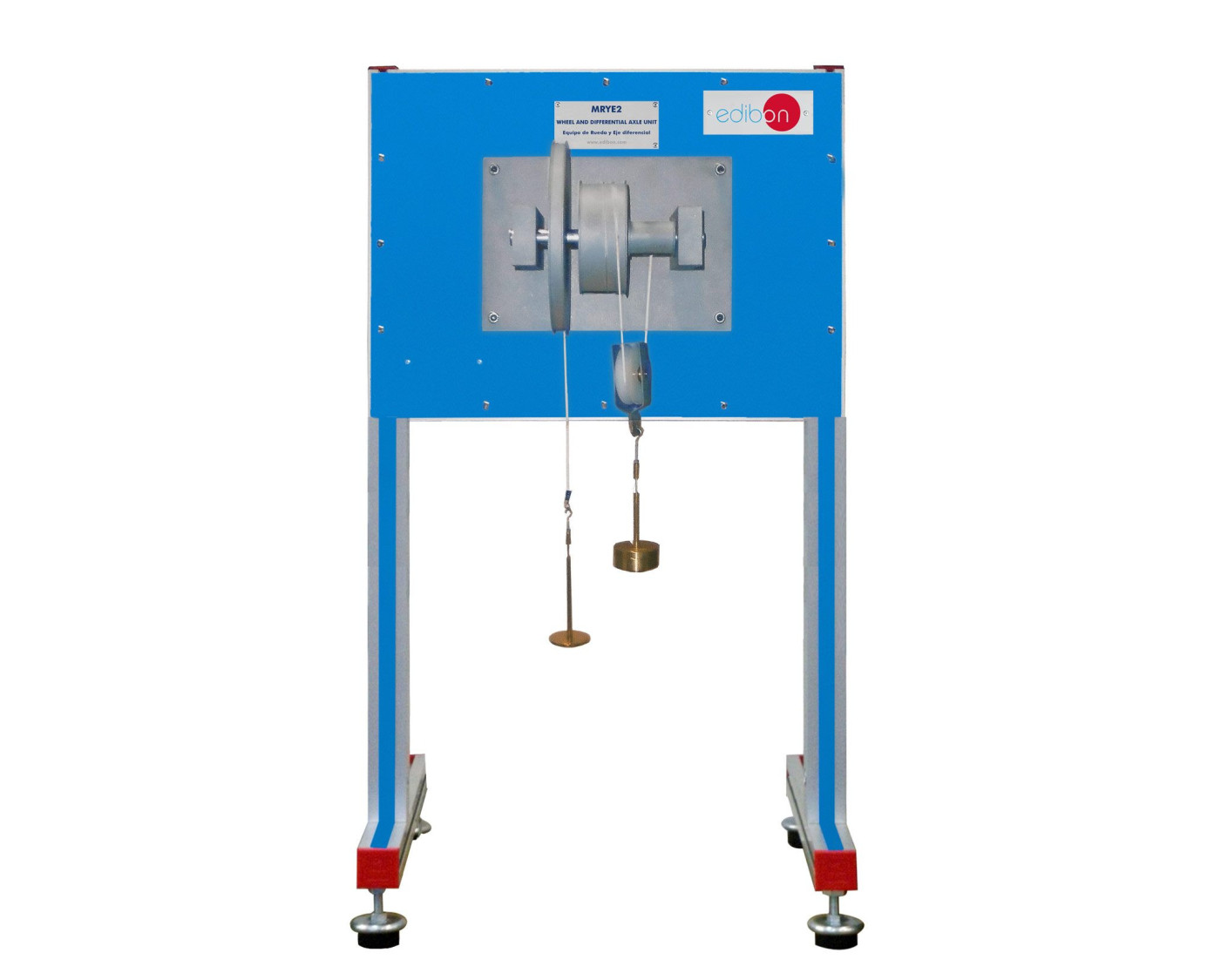

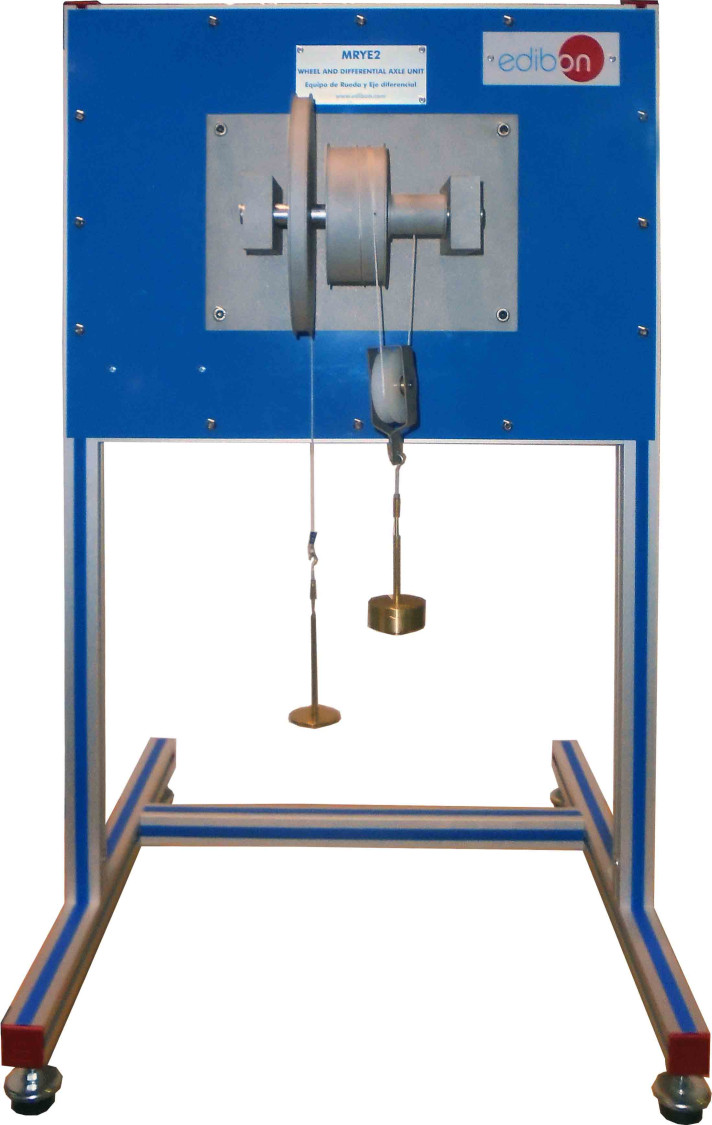

El Equipo de Rueda y Eje diferencial (Torno Diferencial), "MRYE2", es un equipo que permite investigar la mecánica de un mecanismo de torno diferencial y demostrar la reducción de fuerza en un bloque de poleas diferenciales.

Se acopla una rueda, consistente en una polea de diámetro mayor al conjunto del eje diferencial, formado por una polea de diámetro 111 mm (eje mayor) y una polea de diámetro 33 mm (eje menor). El torno diferencial está amarrado a un eje apoyado sobre rodamientos de bolas. Se incluye las cuerdas y soportes para las pesas.

La rueda y el eje diferencial están acoplados para formar un bloque de poleas diferenciales. Las fuerzas actúan, por un lado, directamente sobre la periferia de la polea de la rueda y, por otro lado, a través de una polea suelta sobre dos poleas de eje diferencial. Se puede variar la carga mediante pesas fáciles de intercambiar, de forma que se obtiene un equilibrio.

Se acopla una única cuerda a la rueda y se enrolla varias veces, luego se deja colgando verticalmente y se añade un soporte para pesas en el extremo.

Se acopla una segunda cuerda entre el eje mayor y el eje menor del eje diferencial. De la cuerda del eje diferencial se cuelgan un soporte para pesas y una polea suelta, que permiten una suspensión vertical mientras rota el eje.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del equilibrio de fuerzas.
  2. Estudio del equilibrio de momentos.
  3. Demostración de la reducción de fuerza en un bloque de poleas diferenciales.
  4. Determinación de la relación de aceleración y comparación con el valor calculado.
  5. Estudio de la relación entre reducción de fuerza y recorrido de la cuerda.
