MRYE1 Equipo de Rueda y Eje (Torno)

WHEEL AND AXLE UNIT  - MRYE1

SISTEMAS INNOVADORES

El Equipo de Rueda y Eje (Torno), "MRYE1", es un equipo que permite investigar la mecánica de la máquina simple denominada torno y demostrar las leyes de la formación del equilibrio de momentos en sistemas estáticos.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

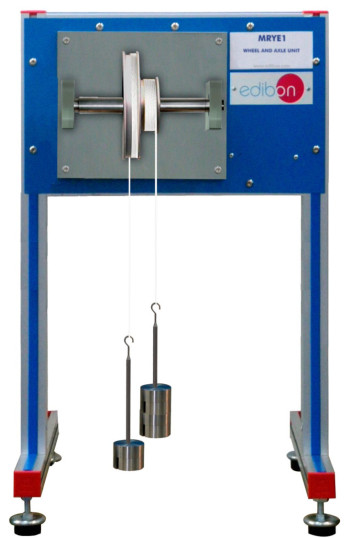

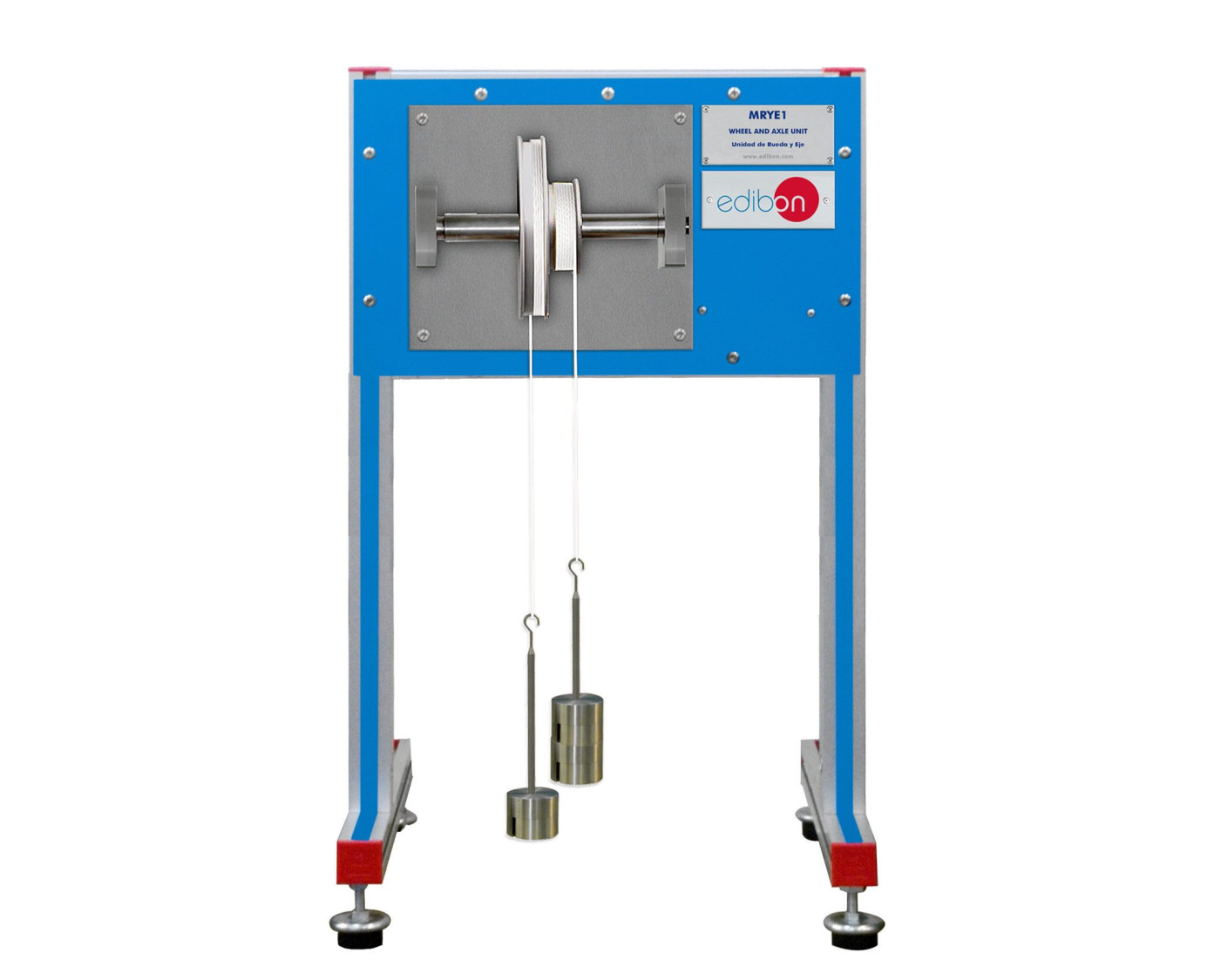

El Equipo de Rueda y Eje (Torno), "MRYE1", es un equipo que permite investigar la mecánica de la máquina simple denominada torno y demostrar las leyes de la formación del equilibrio de momentos en sistemas estáticos.

Sobre una placa base se disponen dos poleas de diferente diámetro en un eje apoyado sobre pivotes con rodamiento de bolas. Cada polea (rueda) tiene una cuerda enrollada en su periferia. Las cuerdas pueden enrollarse en ambas direcciones en cada polea.

Se añade un gancho-soporte para pesas a cada cuerda. Esto permite cargar las poleas usando el conjunto de pesas proporcionado. Las pesas pueden cambiarse fácilmente, lo que posibilita variar rápidamente la fuerza periférica sobre las poleas.

Con los ganchos y las pesas se puede determinar experimentalmente la relación de velocidad y compararla con los valores calculados. Los estudiantes también pueden determinar la variación del esfuerzo con la carga y la variación de la eficiencia con la carga.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del equilibrio de momentos.
  2. Determinación de la relación de velocidad y comparación con el valor calculado.
  3. Determinación de la variación del esfuerzo con la carga.
  4. Determinación de la variación de la eficiencia con la carga.
