MEAL Equipo de Estudio y Análisis de Levas
SISTEMAS INNOVADORES
El Equipo de Estudio y Análisis de Levas "MEAL" permite la observación del efecto del perfil de una leva, el estudio de los perfiles de desplazamiento, velocidad y aceleración de la leva y la identificación de los factores que pueden modificar la dinámica de la leva.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
El Equipo de Estudio y Análisis de Levas "MEAL" permite la observación del efecto del perfil de una leva, el estudio de los perfiles de desplazamiento, velocidad y aceleración de la leva y la identificación de los factores que pueden modificar la dinámica de la leva.

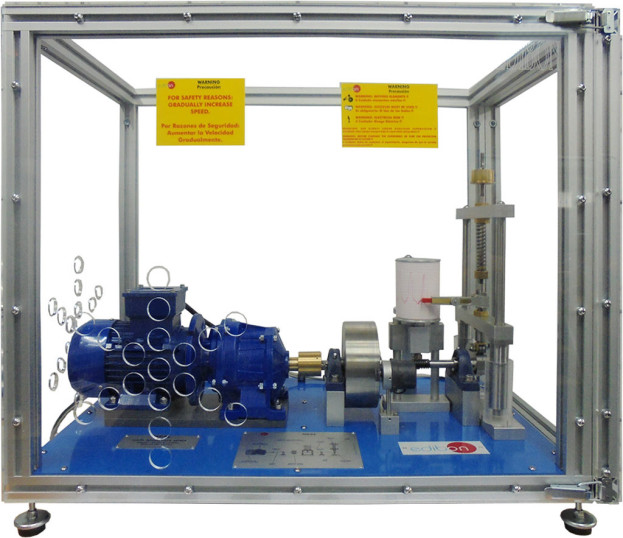

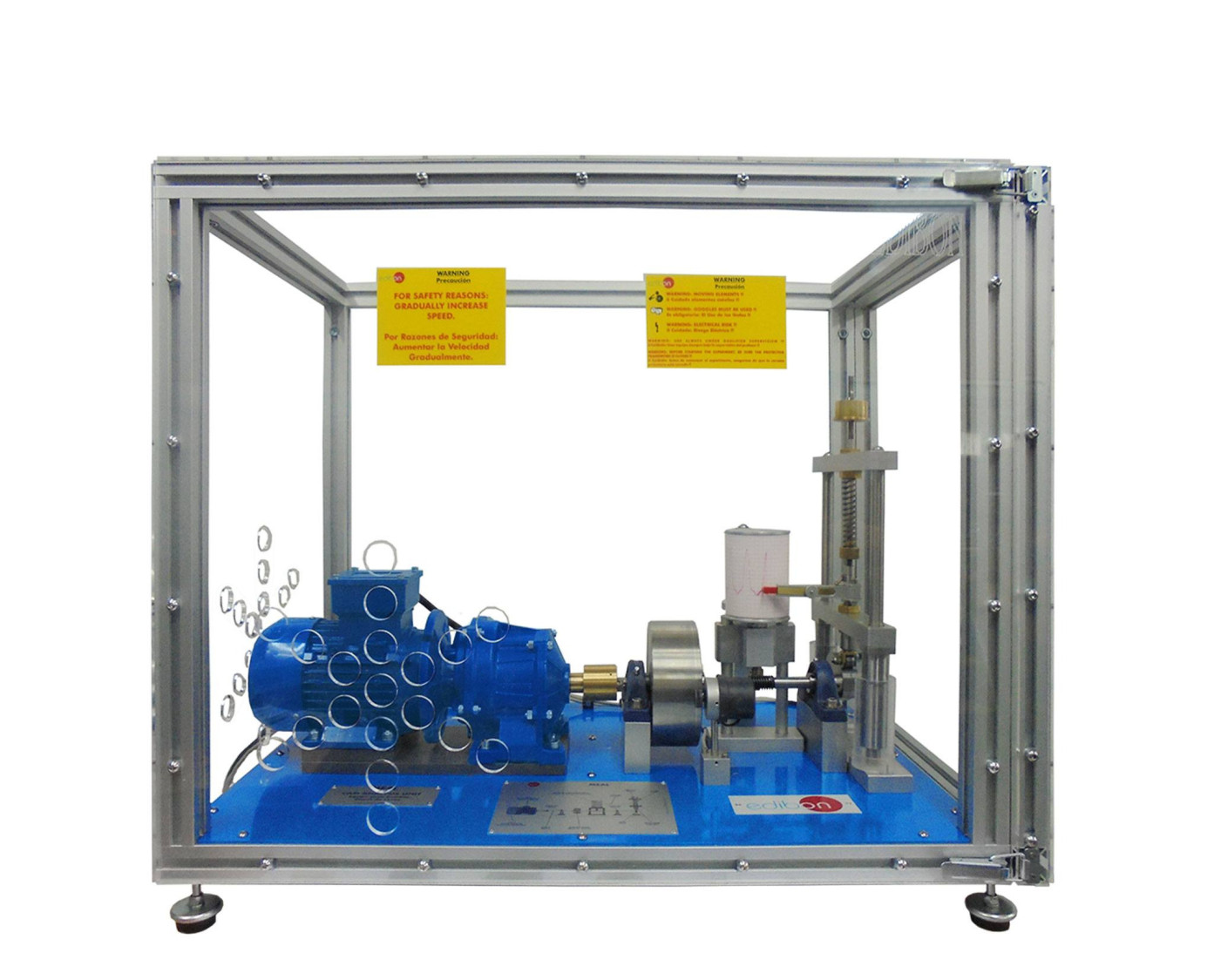

Este equipo consiste en un motor, un eje de extensión, un conjunto de levas intercambiables, varios seguidores diferentes, un conjunto demuelles y pesos y un sistema de tambor registrador para registrar la elevación y el desplazamiento de la leva.
El motor se acopla a un eje de extensión que permite girar las levas. Las levas son fácilmente montadas al final del eje libre. Se conectauna masa de inercia grande entre el motor y la leva para asegurar un funcionamiento constante a varias velocidades.
El seguidor se sujeta a un eje que se mueve verticalmente y que incorpora masas y muelles, empleados para simular una válvula. Elextremo superior del muelle se encuentra rodeando el eje vertical. El muelle de compresión empujará al seguidor en la cara de la leva.
La tensión del muelle y la inercia del seguidor se pueden modificar usando diferentes pesos. Se suministran varios muelles intercambiablespara permitir la variación de la operación de la válvula y su respuesta. Para demostrar la "oscilación de la válvula", los muelles, las masasy la velocidad se pueden modificar.
El trazador dibuja un registro de la elevación y el desplazamiento de la leva sobre un papel (curvas de desplazamientos) usando el sistemade tambor registrador. El papel se sujeta a un tambor registrador cilíndrico para representar el movimiento de la leva.
El diseño asegura que los elementos del equipo se puedan observar durante el proceso de movimiento. Para ello, una cubierta transparentede seguridad es encajada sobre el equipo.
Un sensor de velocidad mide la velocidad del motor durante las prácticas. El equipo incluye una consola con una pantalla digital paramostrar la velocidad del motor.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Observación del efecto del perfil de la leva sobre la dinámica de la leva.
- Comparación de diferentes diseños de leva.
- Estudio teórico de los perfiles de desplazamiento, velocidad y aceleración de diferentes tipos de leva y seguidores.
- Estudio experimental de los perfiles de desplazamiento de diferentes tipos de leva y seguidores.
- Comparación de la curva de desplazamiento teórica y experimental de las levas con los diferentes tipos de muelles, masas y velocidades.
- Estudio de la influencia de una masa móvil.
- Estudio de la influencia de la rigidez del muelle.
- Estudio de la influencia del eje de giro de la leva.
- Estudio experimental de la velocidad límite.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Estudio de la inercia del seguidor y velocidad de compresión del muelle.
- Representación de curvas de elevación para trazador no coincidente.
- Representación de curvas de elevación para trazador de saltar.
