El Equipo de Balanceo de Masas Reciprocantes, Controlado desde Computador (PC), "MBMRC", es un modelo de motor de cuatro cilindros en línea que muestra las fuerzas primarias y secundarias, y momentos cuando se equilibran las masas reciprocantes.
Expansiones
NOTICIAS RELACIONADAS
Descripción General

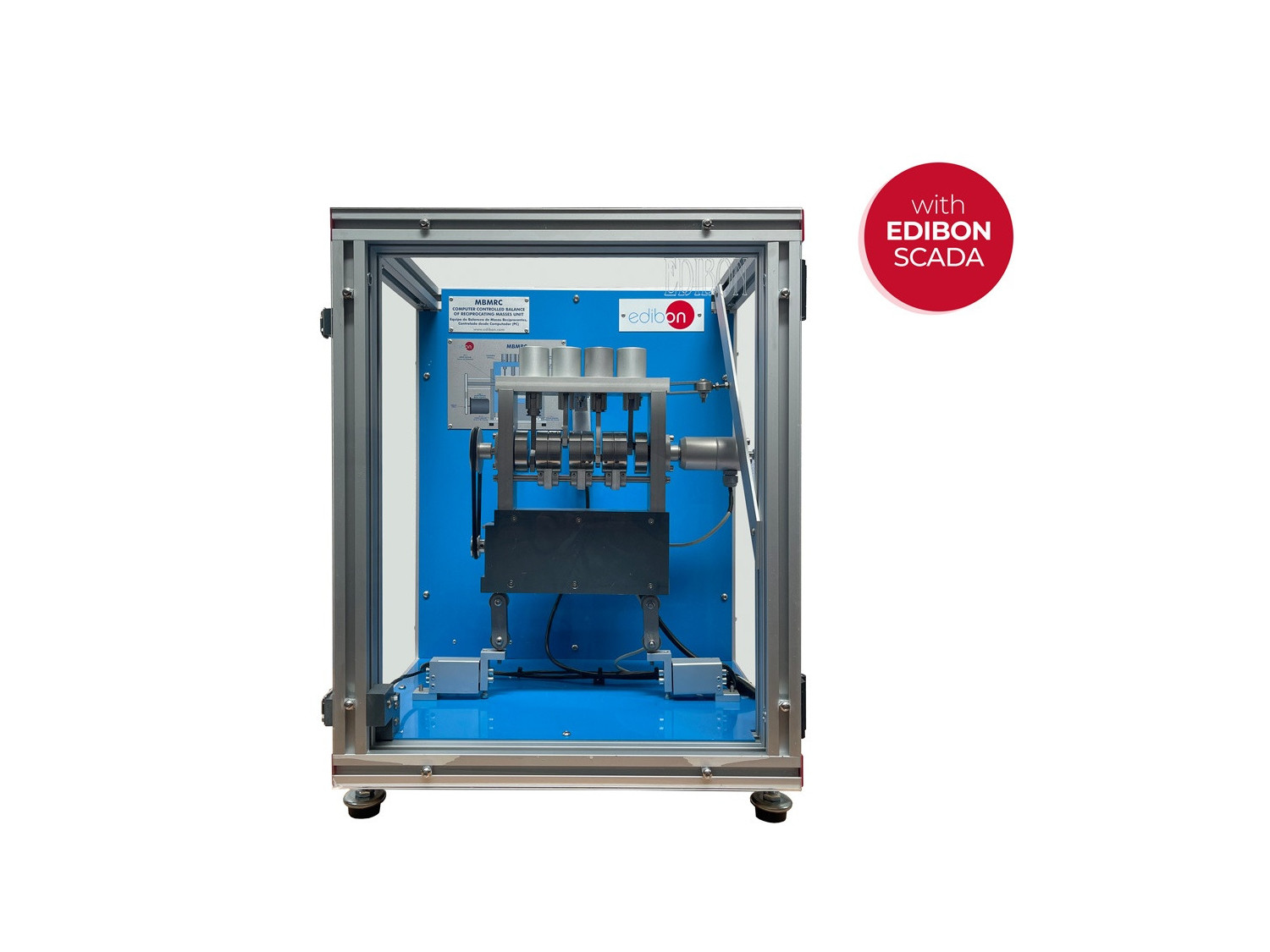

El Equipo de Balanceo de Masas Reciprocantes, Controlado desde Computador (PC), "MBMRC", es un equipo de sobremesa que permite investigar y examinar las masas libres y los momentos de un motor reciprocante con un solo cilindro, con dos cilindros o con cuatro cilindros.

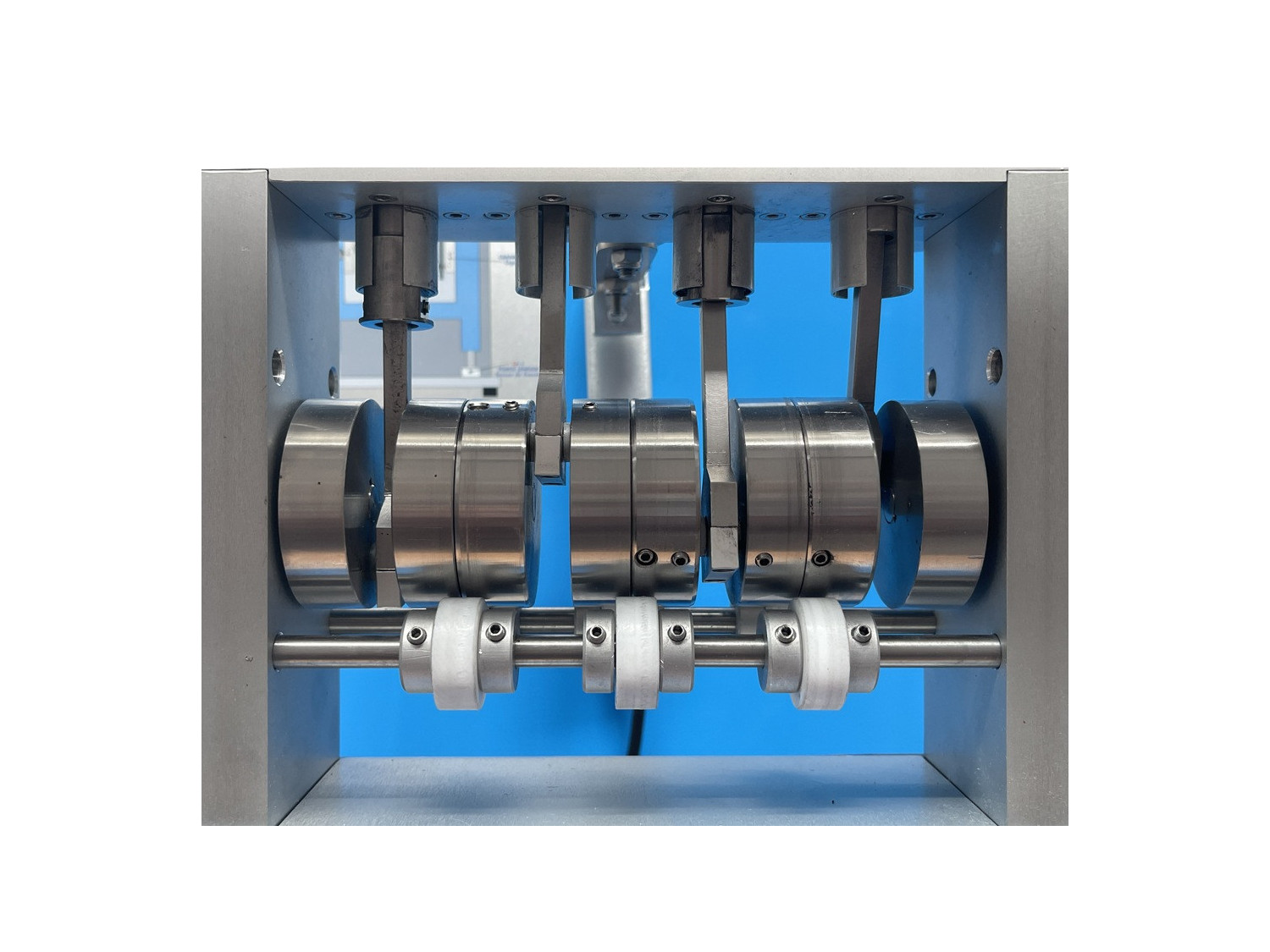

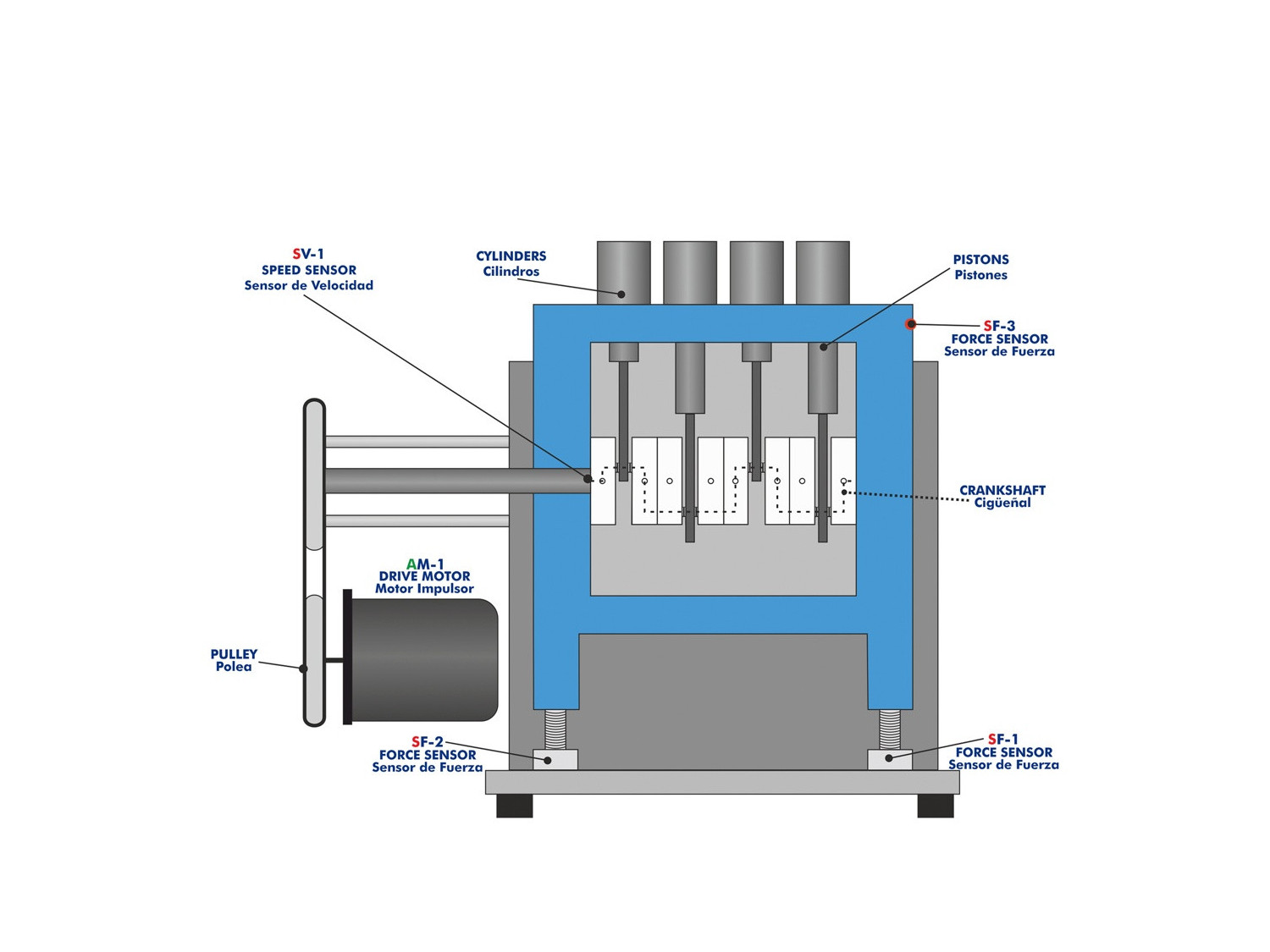

Una estructura robusta sujeta un soporte que sostiene un modelo de motor de cuatro cilindros en línea. El modelo del motor tiene un cigüeñal, bielas, rodamientos, pistones y un bloque de cilindros.

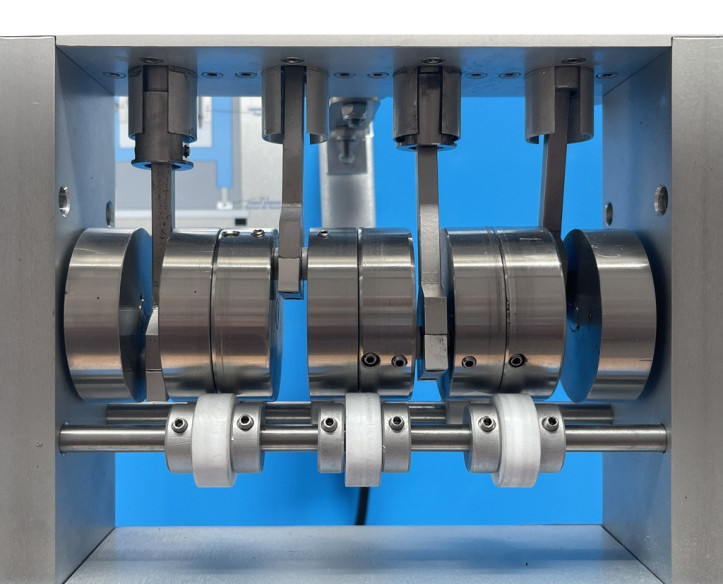

El cigüeñal tiene secciones ajustables y los estudiantes pueden girar cada una de las secciones en relación a las demás para cambiar los ángulos de manivela. Para cada cilindro, el ángulo entre manivelas puede ser ajustado continuamente.
Las masas oscilantes pueden modificarse mediante el uso de pesos adicionales en el pistón. Cada pistón incluye un orificio para que los estudiantes puedan añadir o retirar los pesos. Estos pesos son fijados con seguridad durante el funcionamiento del motor.

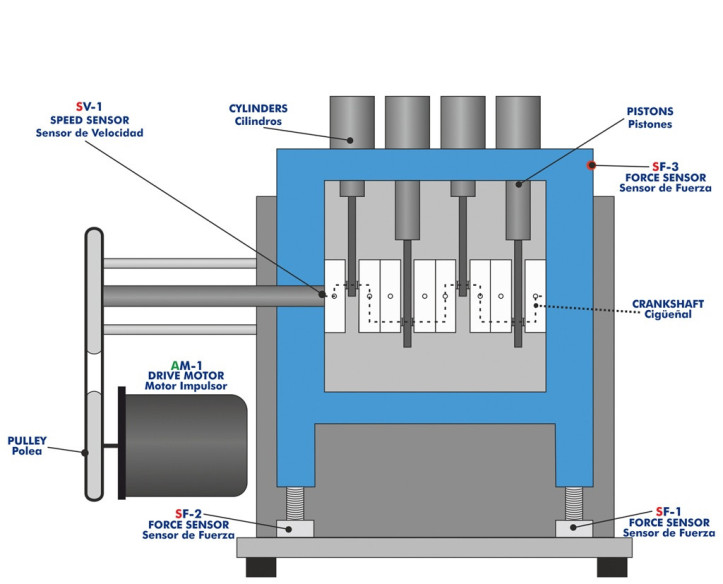

El cigüeñal del motor funciona mediante un motor controlado desde computador. La velocidad se mide mediante un sensor de velocidad. Las fuerzas y los momentos son medidos mediante tres sensores de fuerza situados en los apoyos del equipo.

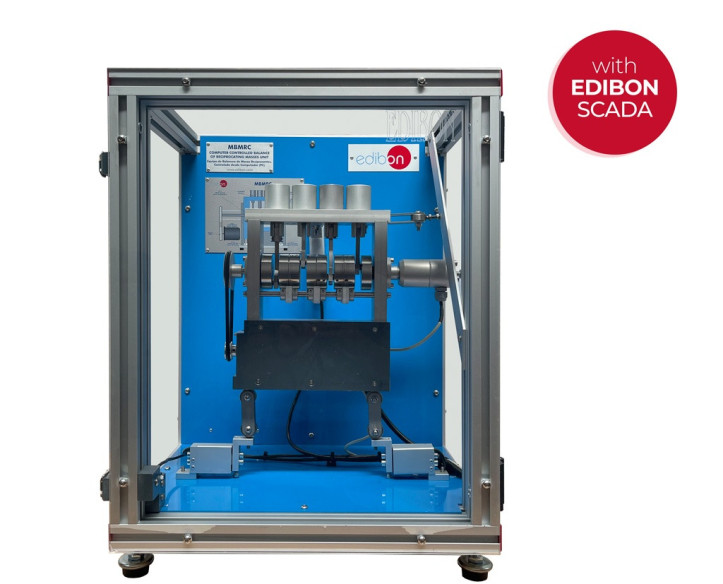

Una carcasa de protección transparente protege a los estudiantes del movimiento del cigüeñal y permite la visibilidad de las prácticas y los componentes del equipo. Esta carcasa incluye un interruptor, que permite parar el motor automáticamente si la carcasa está abierta.

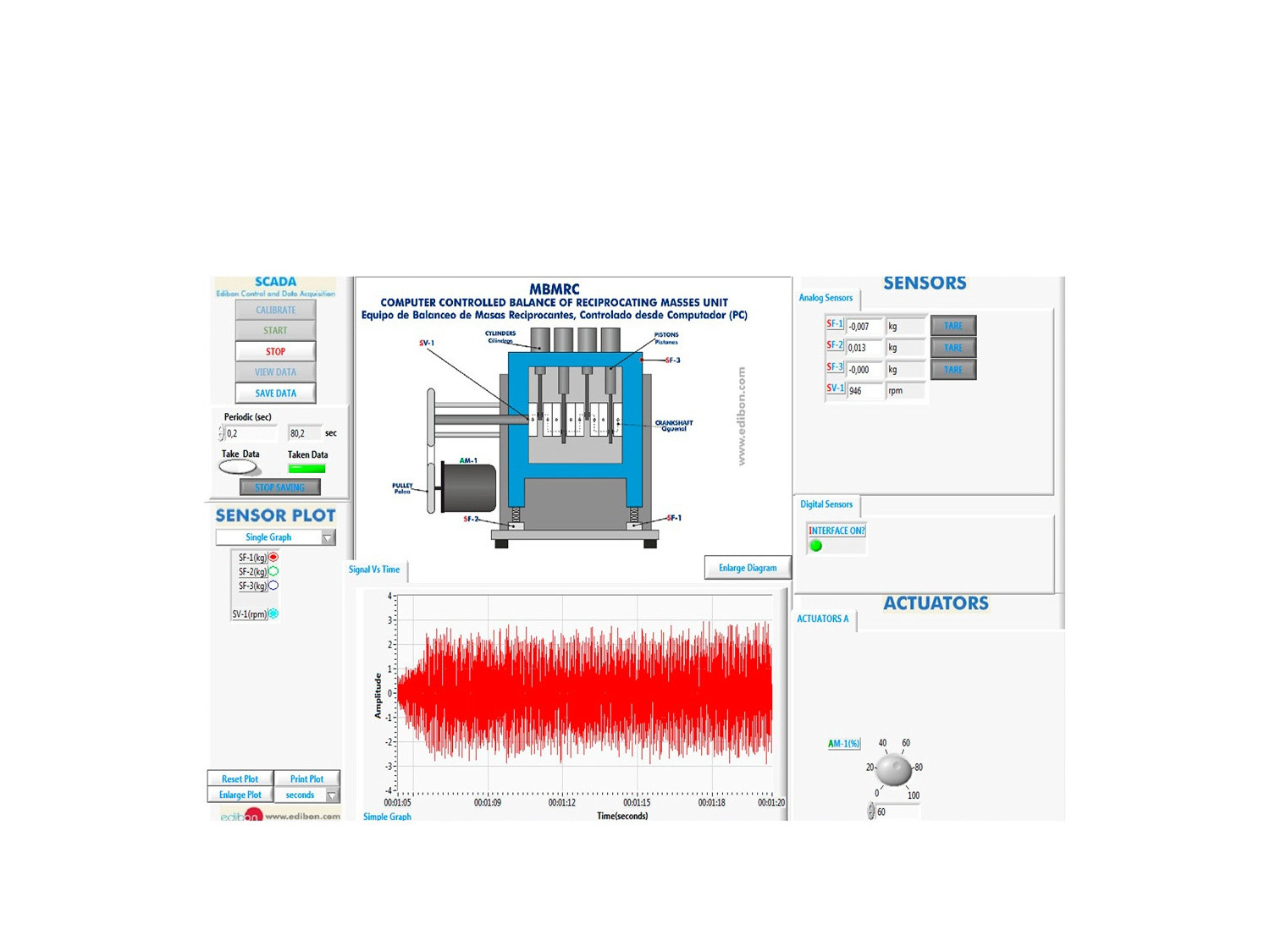

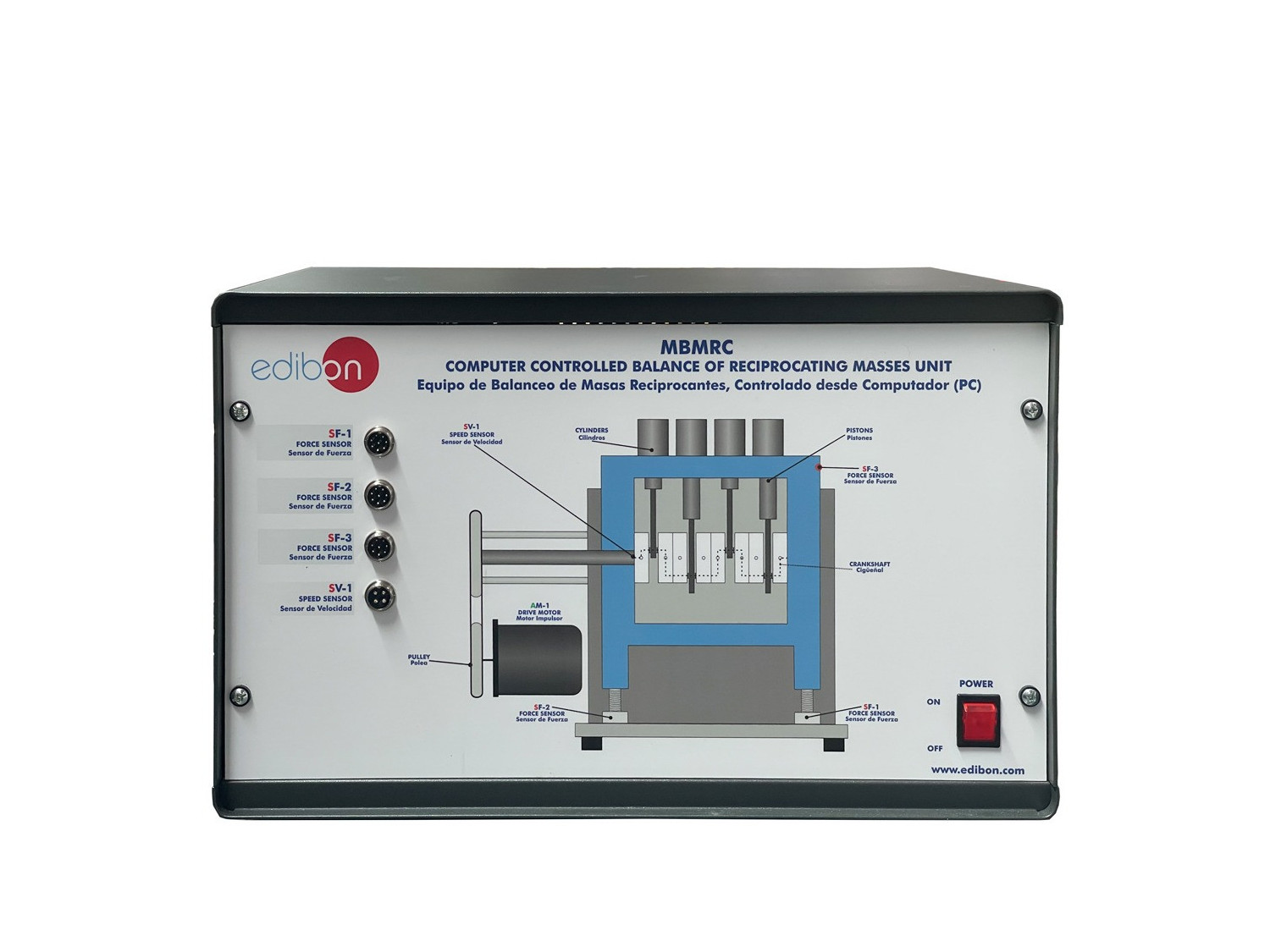

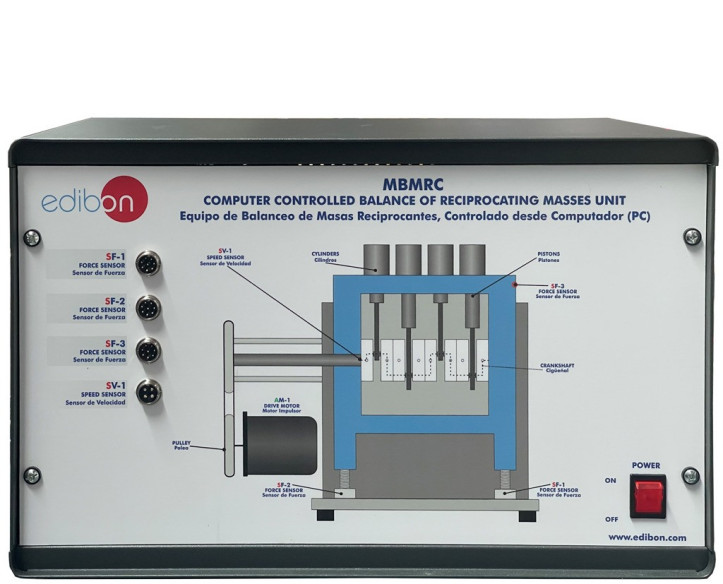

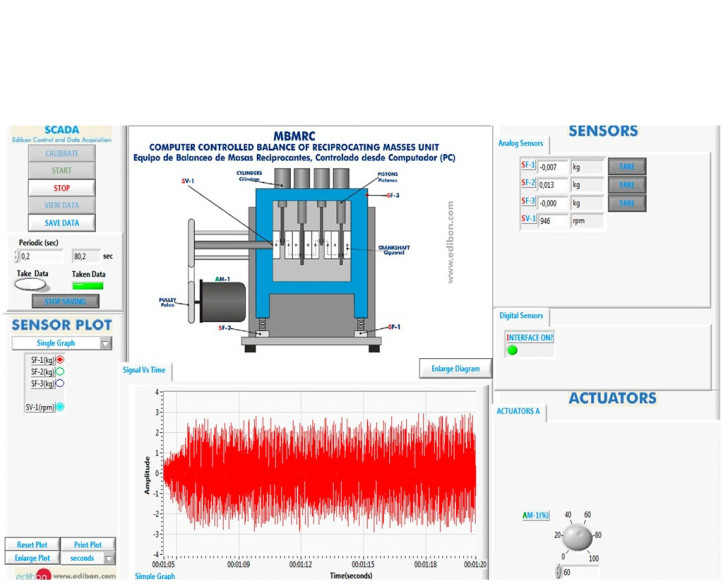

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Estudio de los polígonos de fuerzas y el polígono de momento para un motor simétrico.
- Estudio de las fuerzas primarias y secundarias, y momentos para diferentes ajustes de cigüeñal: un cilindro.
- Estudio de las fuerzas primarias y secundarias, y momentos para diferentes ajustes de cigüeñal: 2 cilindros, ángulo de 180° entre manivelas.
- Estudio de las fuerzas primarias y secundarias, y momentos para diferentes ajustes de cigüeñal: 4 cilindros, asimétrico, ángulo de 90° entre manivelas.
- Estudio de las fuerzas primarias y secundarias, y momentos para diferentes ajustes de cigüeñal: 4 cilindros, simétrico, ángulo de 180° entre manivelas.
- Estudio del efecto de las fuerzas másicas en función de la velocidad.
- Estudio del efecto de las fuerzas másicas en función de la masa de pistón.
- Calibración de los sensores
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo MBMRC a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo MBMRC.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
7.1.3.- ESTÁTICA Y DINÁMICA
MEMB2
El Equipo para Estudio de Equilibrio de Momentos en una Palanca de Dos Brazos, "MEMB2", permite estudiar los fundamentos del equilibrio de momentos y la aplicación de la ley de la palanca sobre una palanca de dos brazos.La palanca de dos brazos se...
7.1.3.- ESTÁTICA Y DINÁMICA
MEAL
Equipo de Estudio y Análisis de Levas
El Equipo de Estudio y Análisis de Levas "MEAL" permite la observación del efecto del perfil de una leva, el estudio de los perfiles de desplazamiento, velocidad y aceleración de la leva y la identificación de los factores que pueden modificar la...
7.1.3.- ESTÁTICA Y DINÁMICA
MDFC
Equipo para Demostración de la Fuerza de Coriolis
El Equipo para Demostración de la Fuerza de Coriolis, "MDFC", se utiliza para observar la desviación de un chorro de agua generado por una bomba acoplada a un brazo giratorio que gira a diferentes velocidades en un plano horizontal. Un motor...
7.1.3.- ESTÁTICA Y DINÁMICA
MFCE
Equipo para Estudio de Fuerza Centrífuga

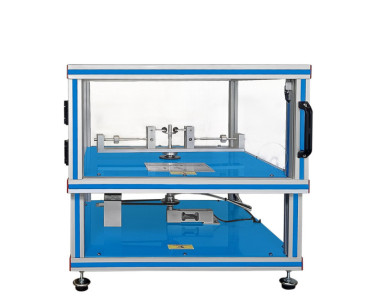

El Equipo para Estudio de Fuerza Centrífuga, "MFCE", se utiliza para demostrar la relación entre la fuerza centrífuga, la velocidadrotacional, la masa del cuerpo rotativo y la distancia desde el eje.El equipo consiste en un eje de rotación...
