Descripción General

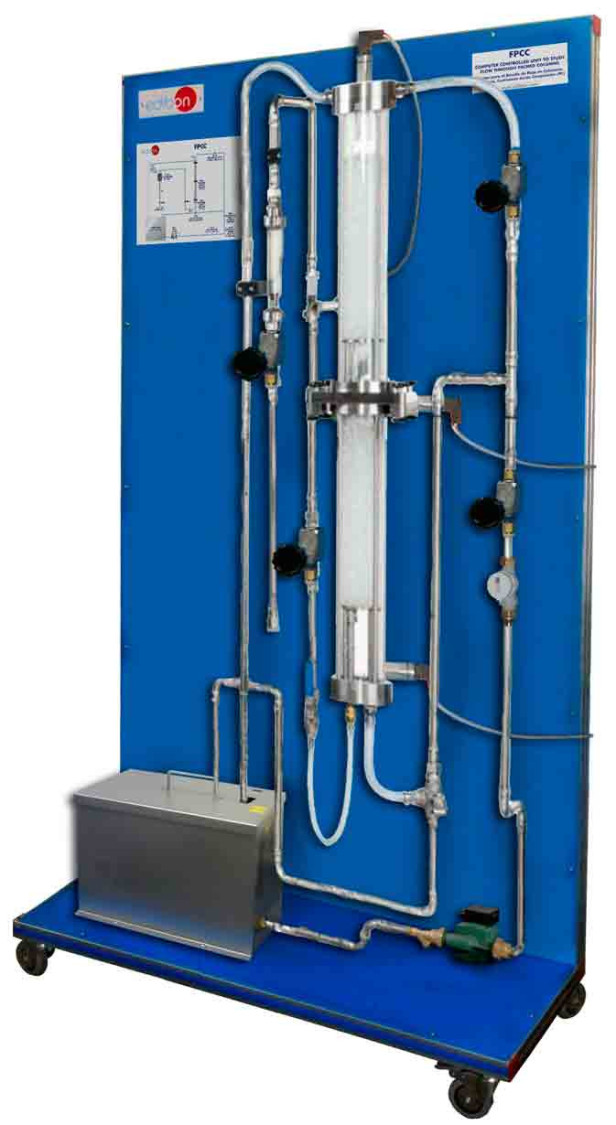

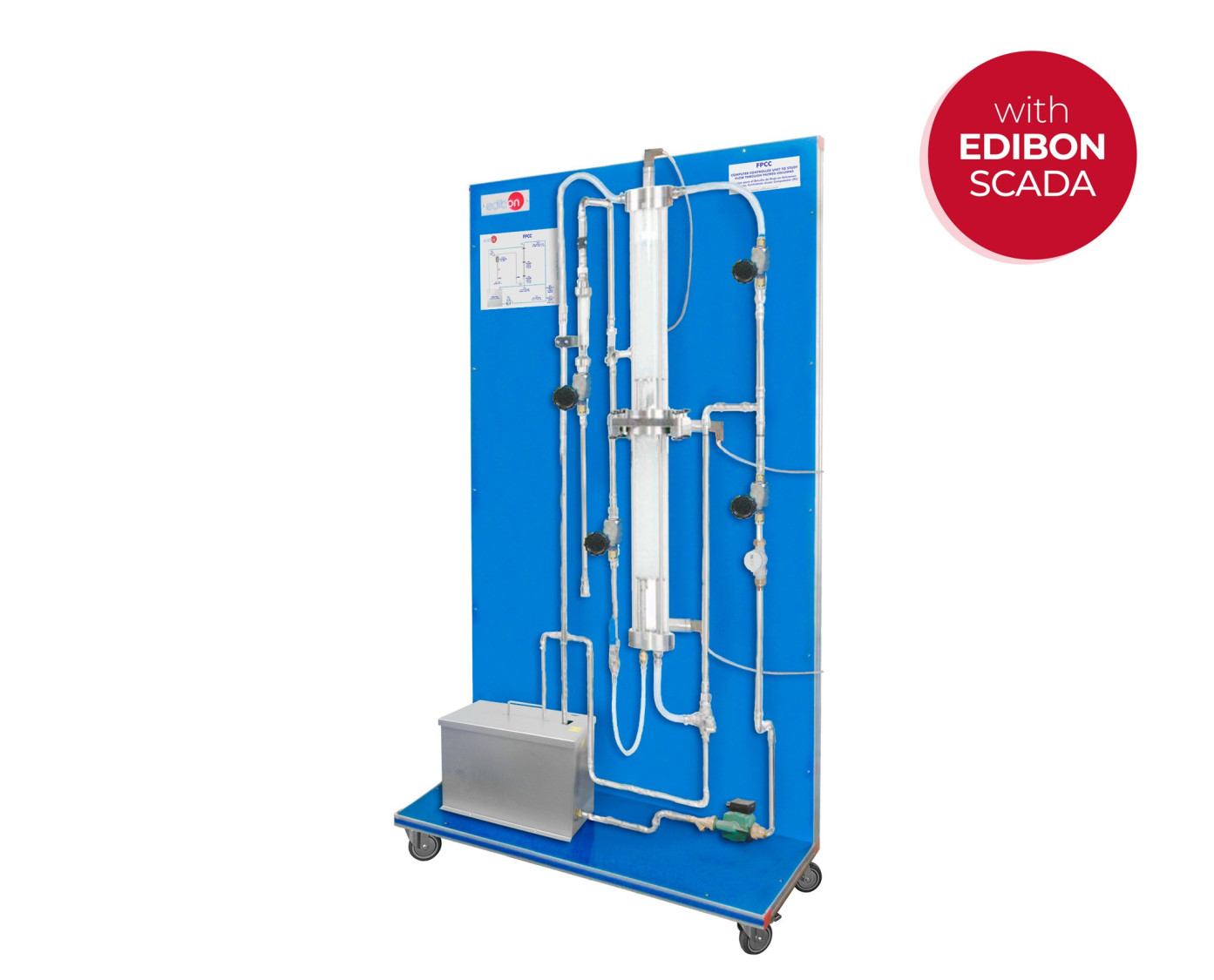

El elemento principal del equipo "FPCC" es una columna de relleno transparente, que puede ser utilizada con agua, con aire o con ambos fluidos, simulando la aplicación de una columna de absorción.

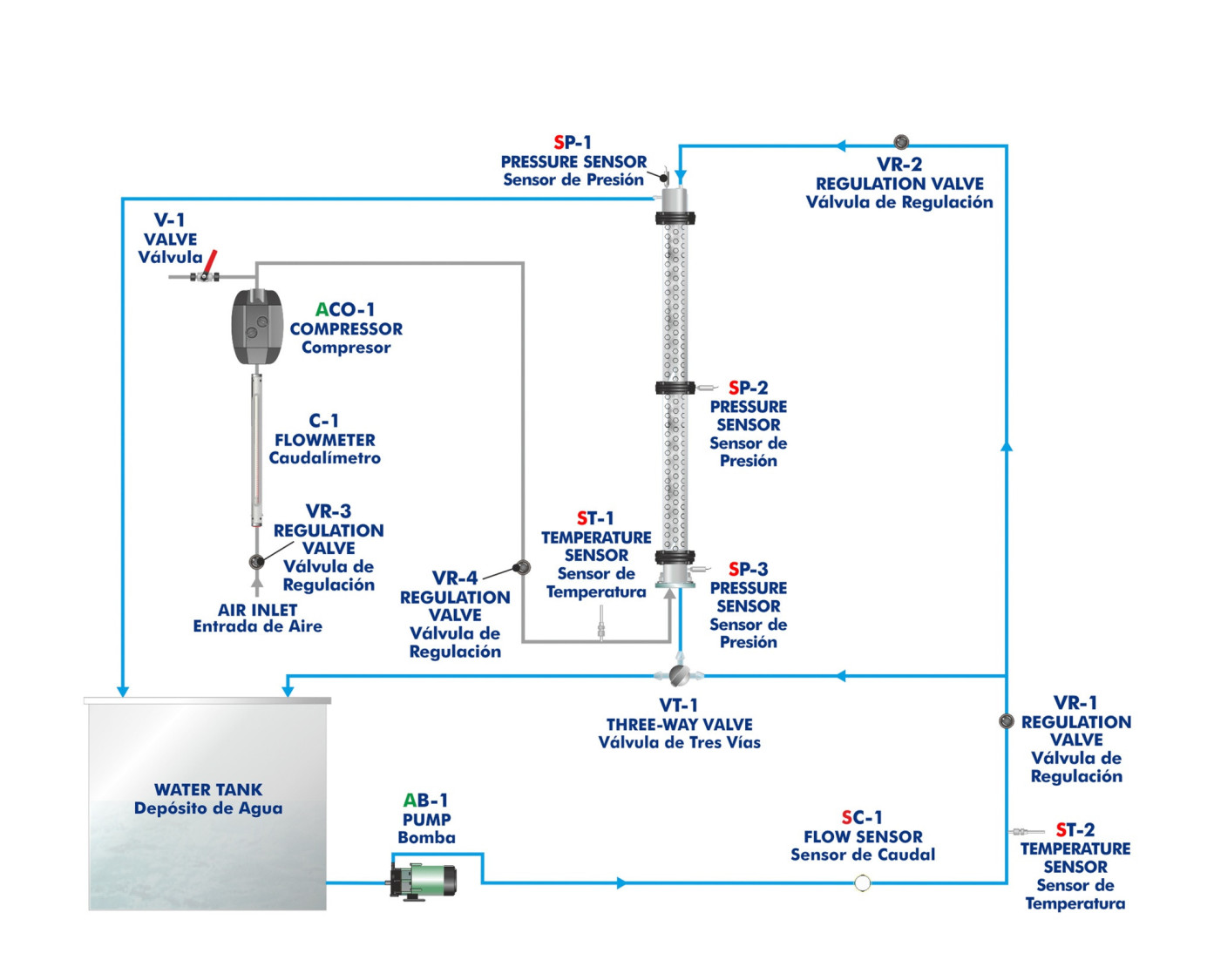

Para el trabajo con agua, el equipo dispone de una bomba de velocidad controlada desde computador (PC) que impulsa el agua desde el depósito de almacenamiento hasta la parte superior de la columna (o inferior mediante la colocación de válvulas) pasando a través de un sensor de caudal.

El circuito de aire dispone de un compresor que impulsa el aire hacia la parte inferior de la columna para una operación en contracorriente o en paralelo con el agua. El caudal de aire es medido a través de un caudalímetro.

El equipo permite intercambiar el relleno de la columna para analizar la influencia de los diferentes tipos de contacto.

En la parte superior, central e inferior de la columna se disponen sensores de presión para determinar las pérdidas de carga a lo largo del relleno y dos sensores de temperatura tipo "J" para medir las temperaturas del aire y del agua.

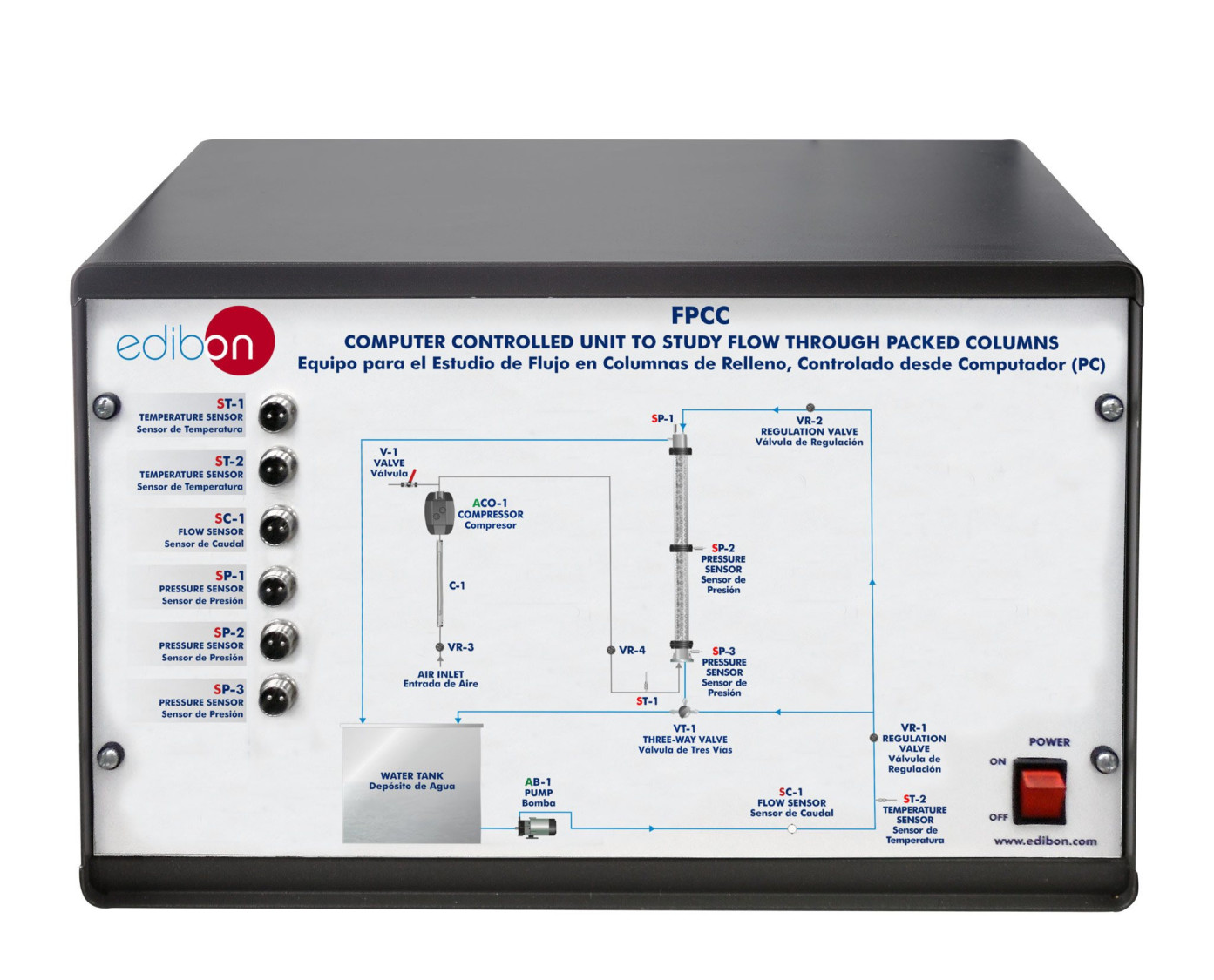

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento de una columna de relleno.
  2. Análisis del funcionamiento de una columna de relleno trabajando con agua-aire en contracorriente.
  3. Análisis del funcionamiento de una columna de relleno trabajando con agua-aire en paralelo.
  4. Análisis del funcionamiento de una columna de relleno trabajando con agua-agua.
  5. Estudio del efecto de pared.
  6. Estudio de las pérdidas de carga.
  7. Estudio y determinación del punto de inundación de la columna de relleno.
  8. Estudio y determinación del punto de carga de la columna de relleno.
  9. Representación de diagrama de holdup (retención).
  10. Representación de diagramas de pérdida de carga.
  11. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo FPCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo FPCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
