Descripción General

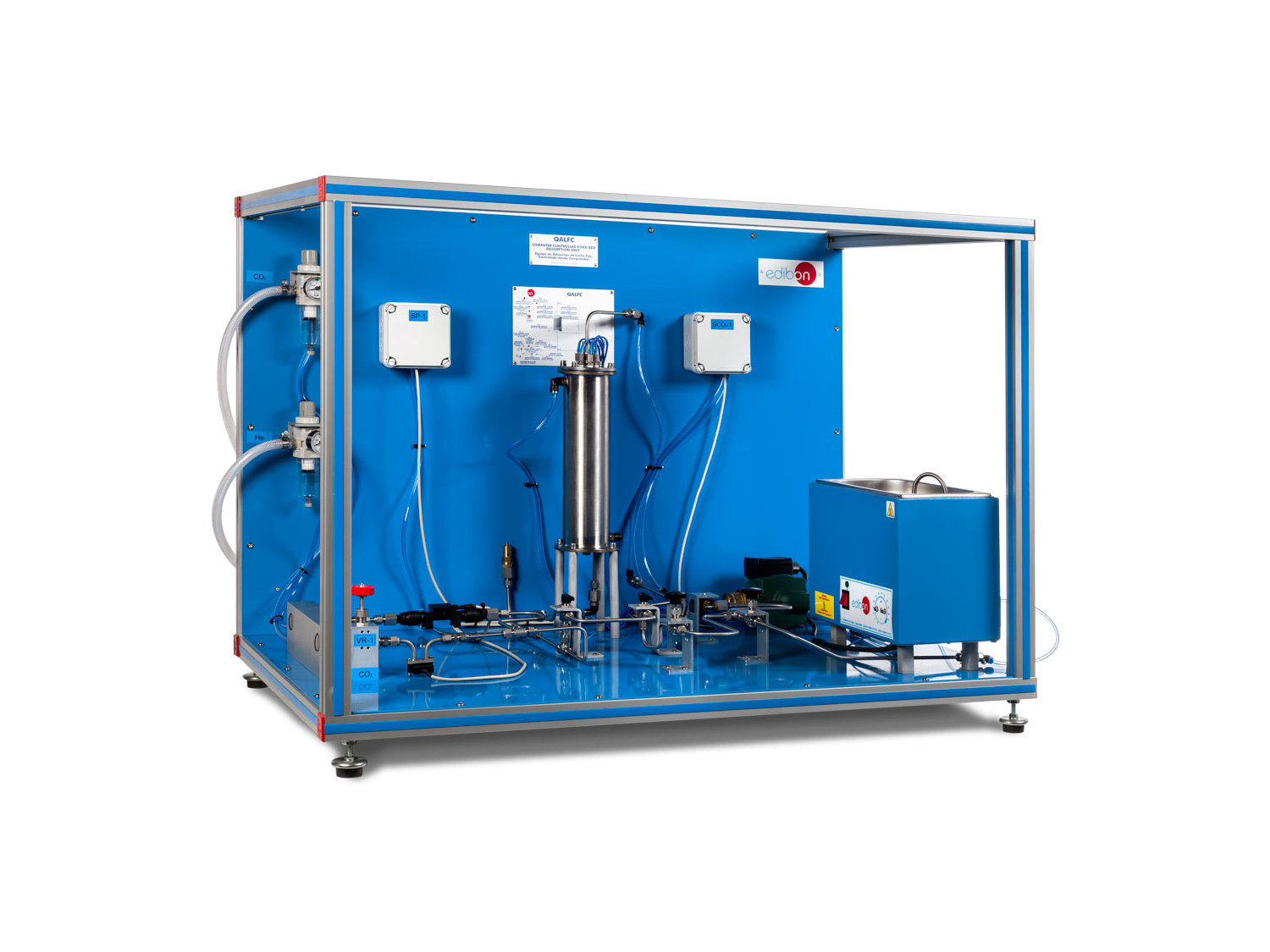

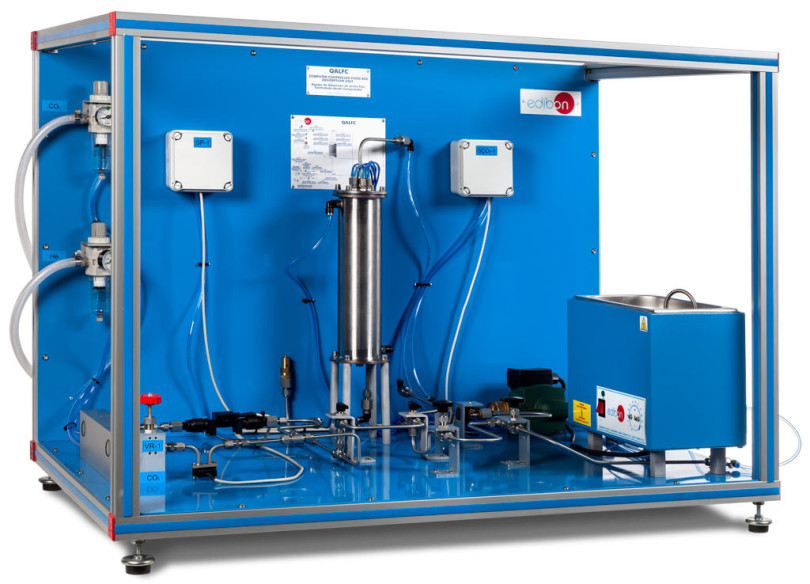

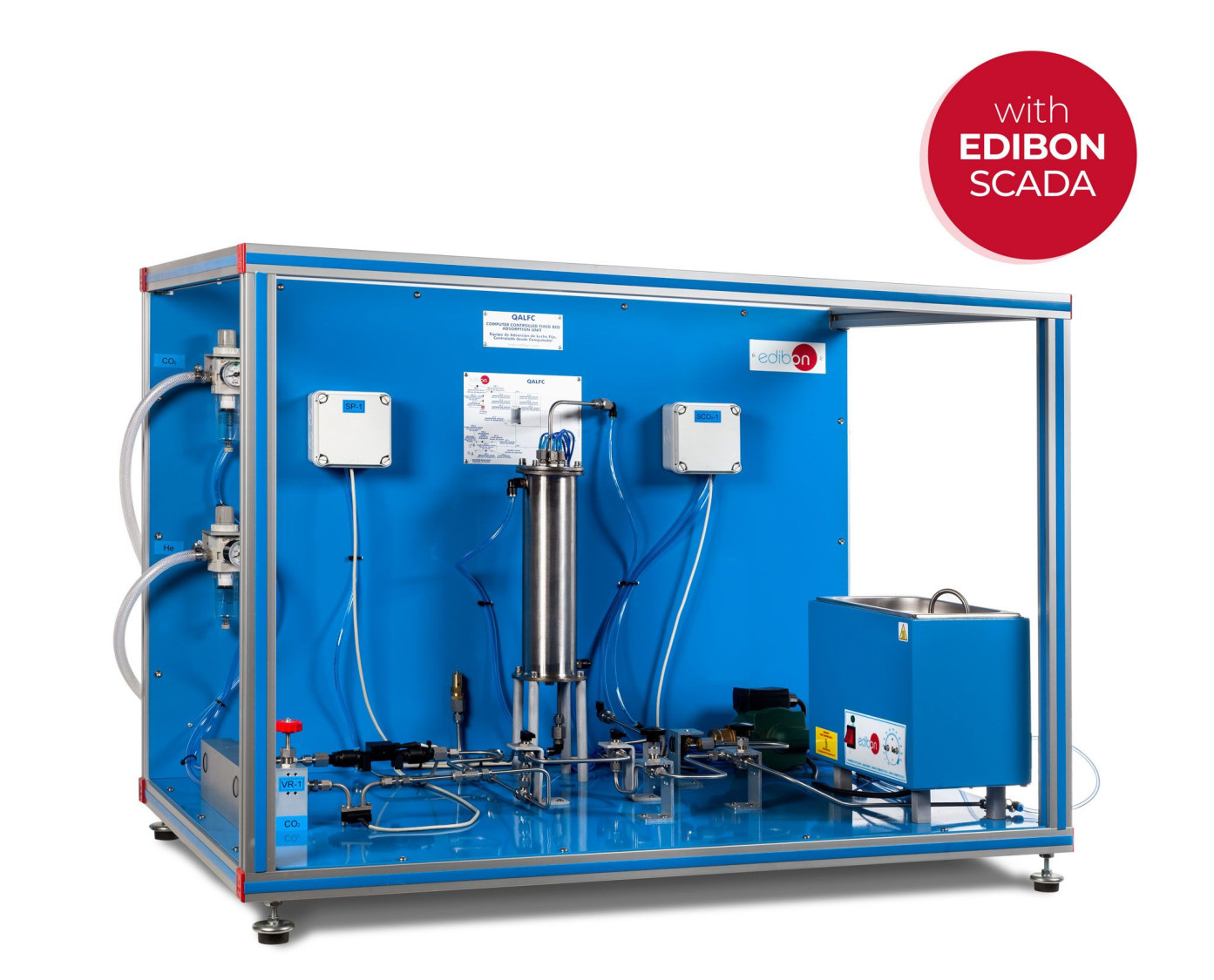

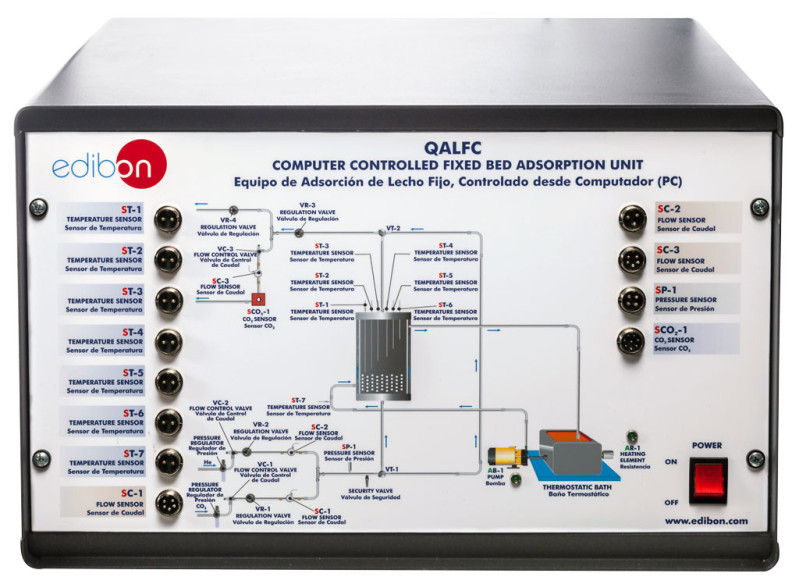

El Equipo de Adsorción de Lecho Fijo, Controlado desde Computador (PC), "QALFC", está diseñado para demostrar el fenómeno de la adsorción de gas empleando una columna de adsorción de lecho fijo. El objetivo general de este equipo es analizar el comportamiento de las curvas de ruptura por adsorción y de elución por desorción relacionadas con la separación de CO2 del Helio al emplear carbón activado. La capacidad de adsorción en equilibrio del carbón activado se determinará a partir de su análisis y se utiliza para modelar las curvas experimentales de ruptura y elución.

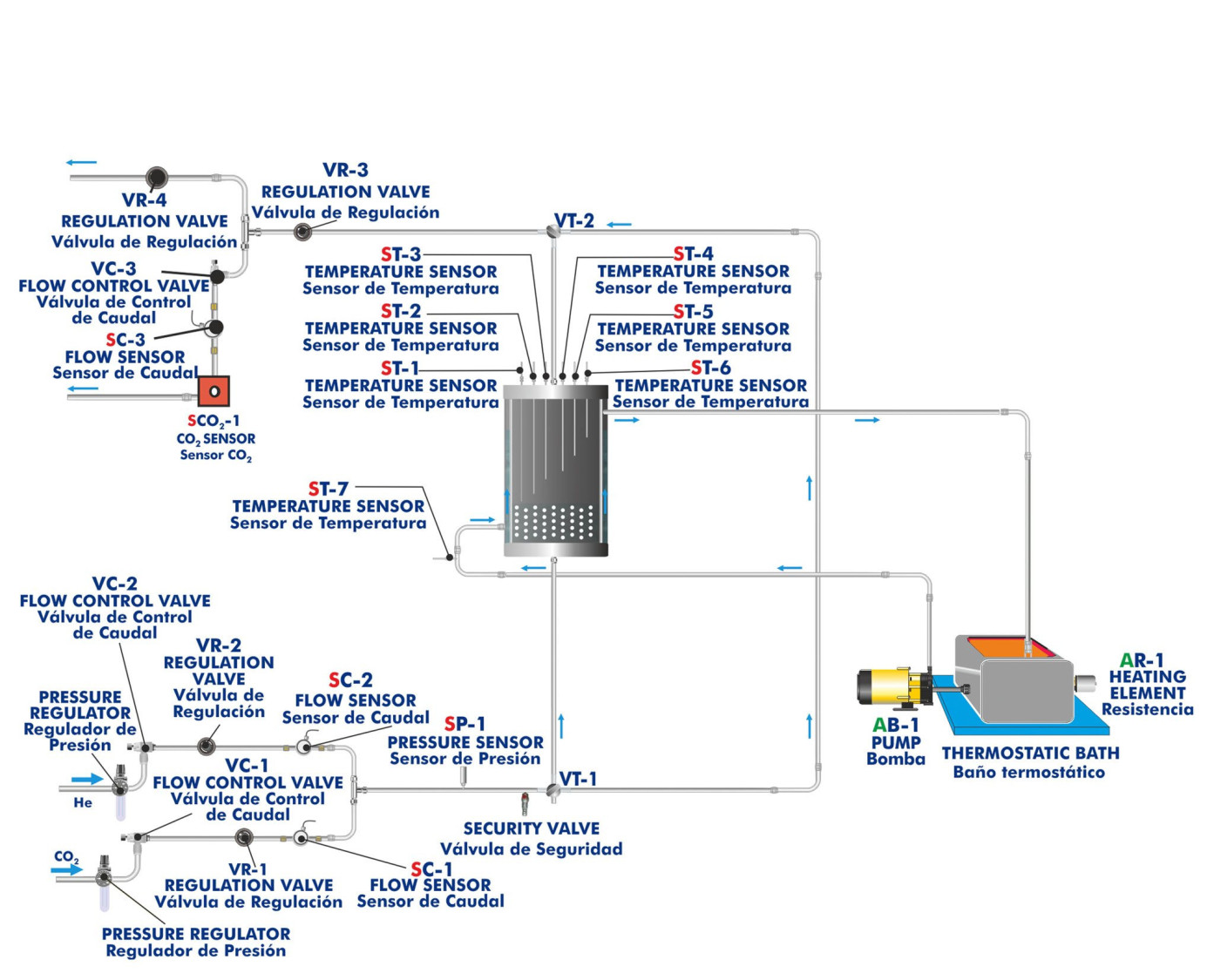

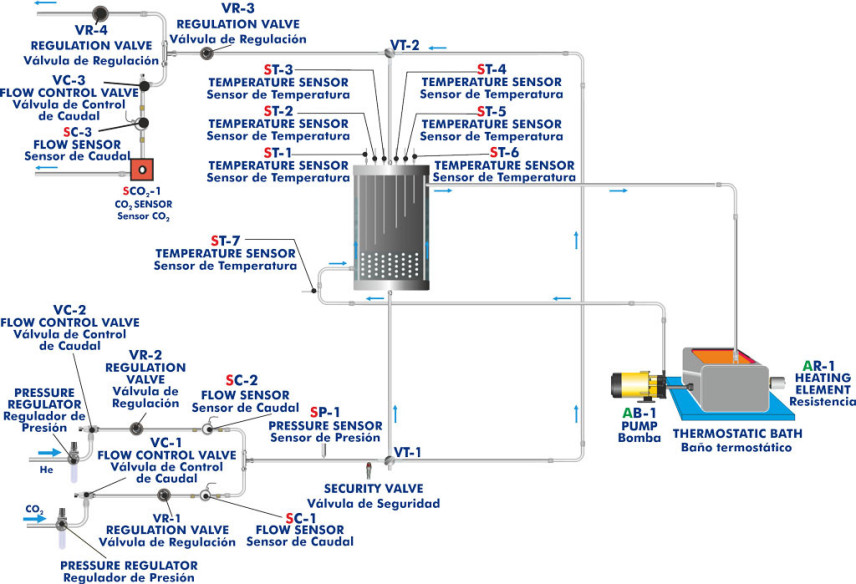

La mezcla de gases (compuesta por CO2 y Helio) ,suministra desde botellas de gas comprimido a la columna con dos reguladores de presión.

Se incluyen dos sensores de caudal y dos válvulas de regulación para medir y regular los caudales de entrada de CO2 y Helio. Las líneas incluyen dos válvulas de control de caudal para limitar el caudal de CO2 y Helio.

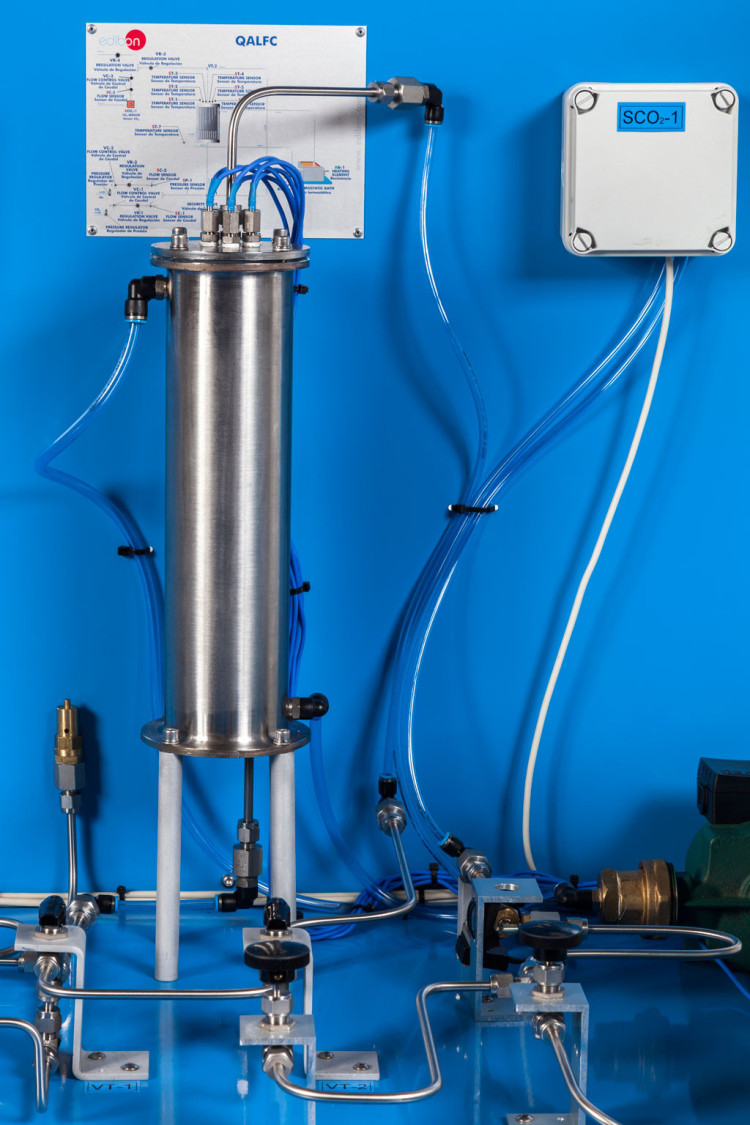

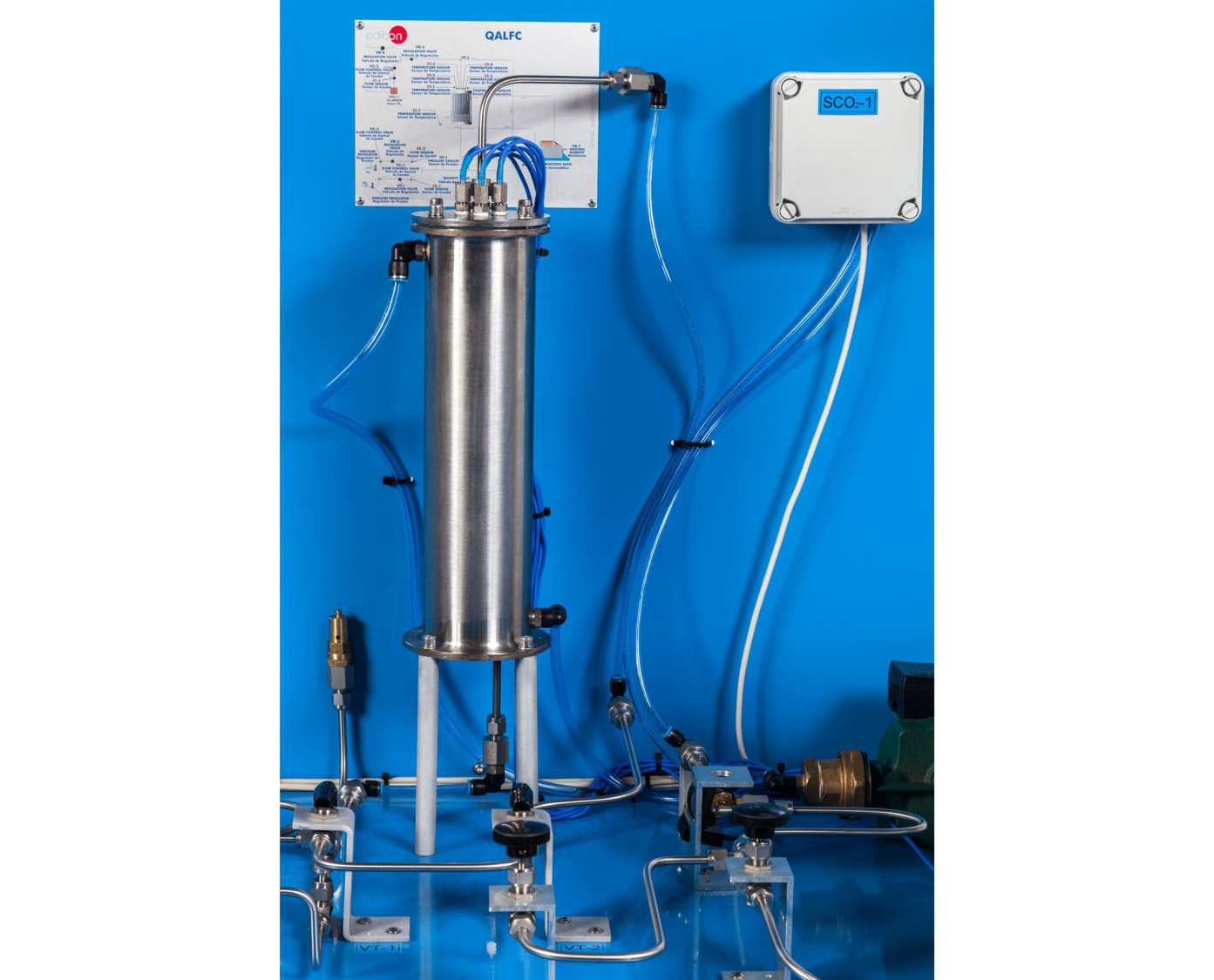

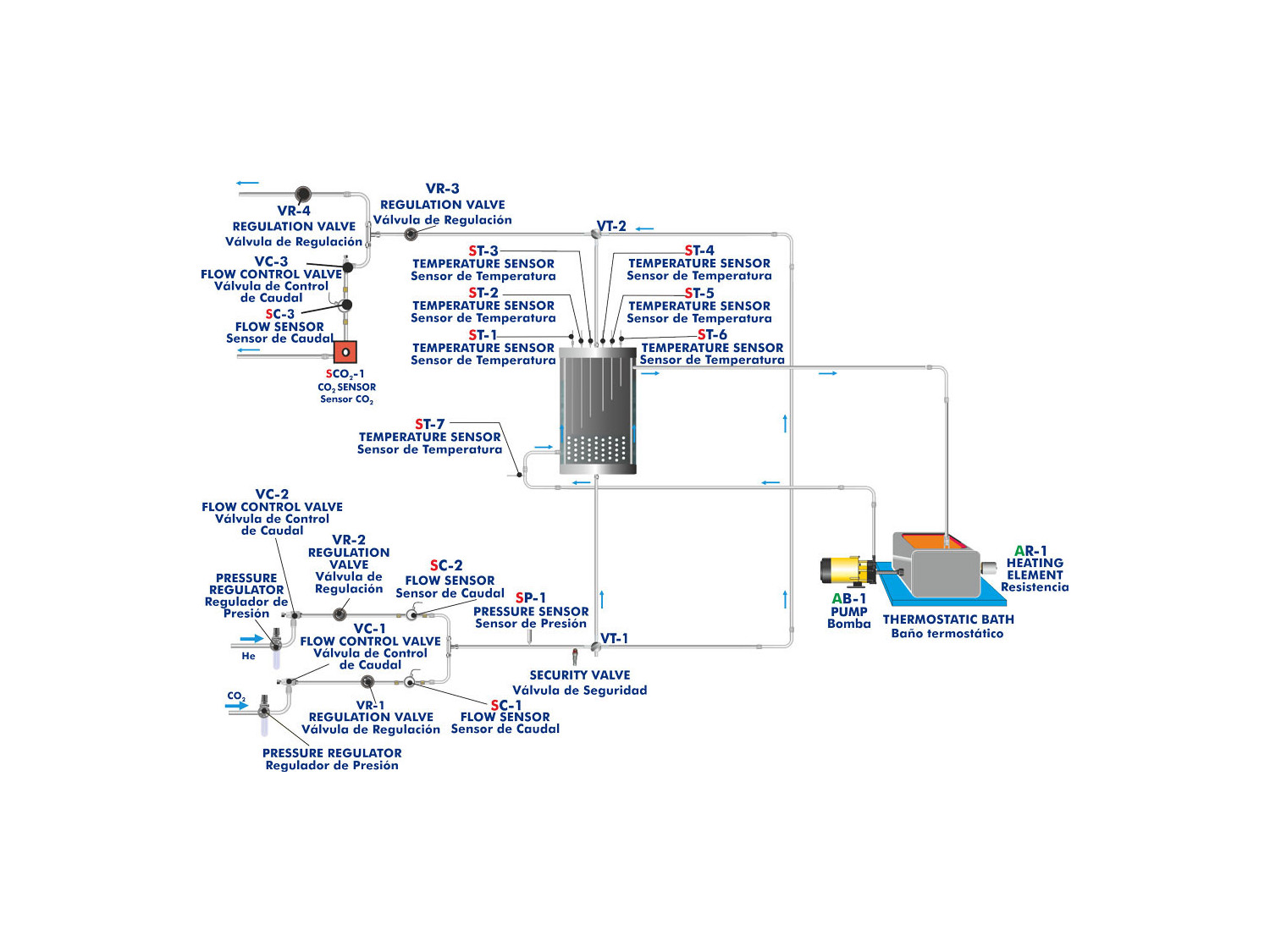

La columna de adsorción de lecho fijo está encamisada para realizar un control térmico y el adsorbente, carbón activo, está empaquetado. Seis sensores de temperatura de diferente longitud se encuentran en el interior de la columna para medir las temperaturas de adsorción y desorción.

Se incluye un bypass de columna para la calibración del sistema. Esta columna tiene dos válvulas de tres vías que desvían la corriente del gas hacia la columna de adsorción de lecho fijo o hacia el bypass. Una válvula incorporada a la salida de la columna se usa para controlar la presión en el circuito. Dicha presión se mide mediante un sensor de presión. El equipo está protegido contra sobrepresiones mediante una válvula de seguridad.

La columna se controla térmicamente con agua caliente, que se calienta mediante un sistema compuesto por un baño termostático con una resistencia y una bomba de agua. Un sensor de temperatura adicional está localizado en el baño termostático.

La mezcla de gases, tras circular por la columna o por el bypass, se divide. Una parte de la mezcla de gases pasa a través de un sensor de CO2 de infrarrojos para medir la concentración de CO2 a la salida de la columna o del bypass. Un tercer sensor de caudal mide el caudal a la entrada del sensor de CO2 y una válvula de regulación regula el caudal de la mezcla de gases en el sensor de caudal. Esta línea incluye una válvula de control de caudal para limitar el caudal de la mezcla de gases. El resto de la mezcla de gases se descarga a la atmosfera.

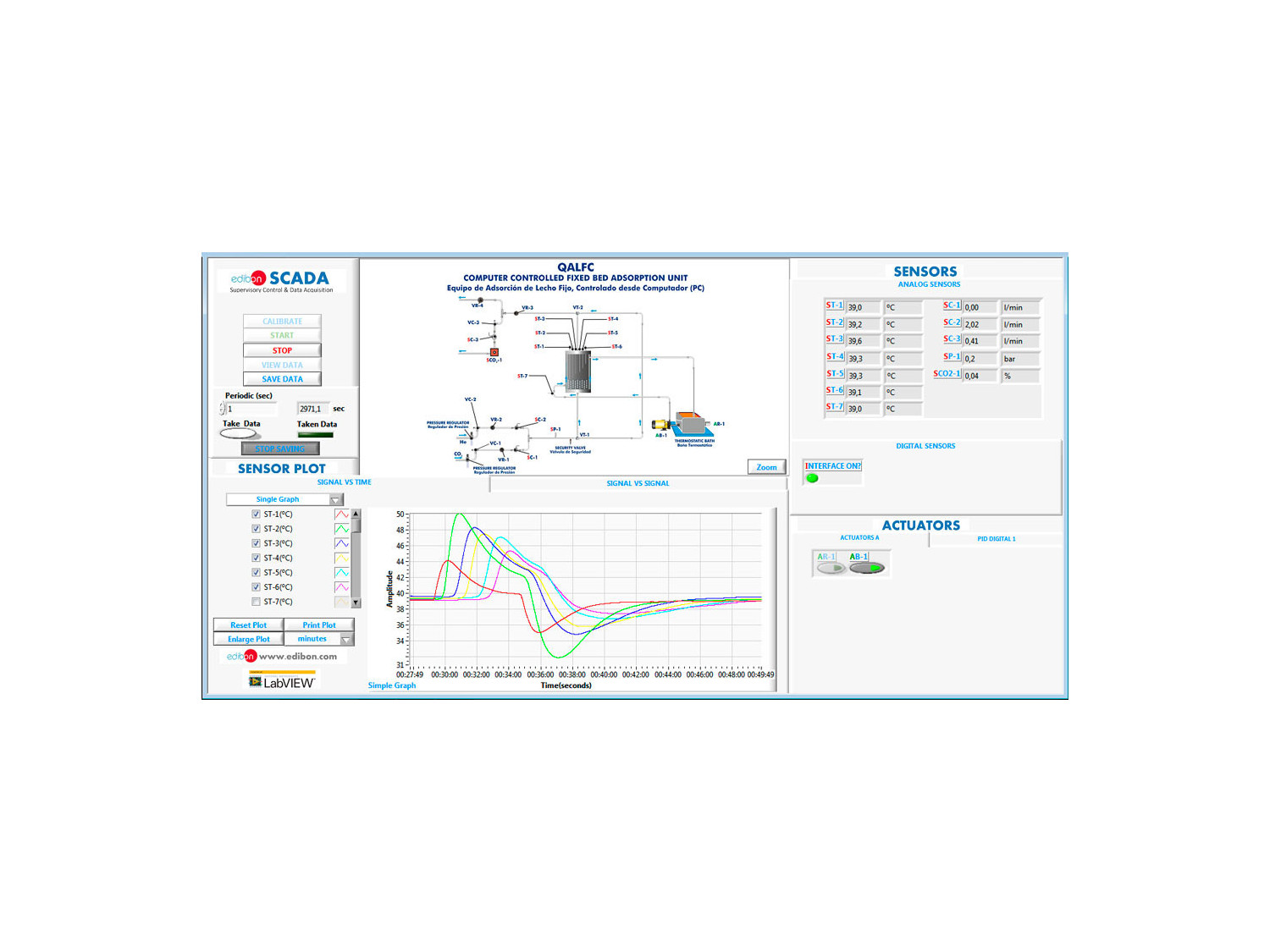

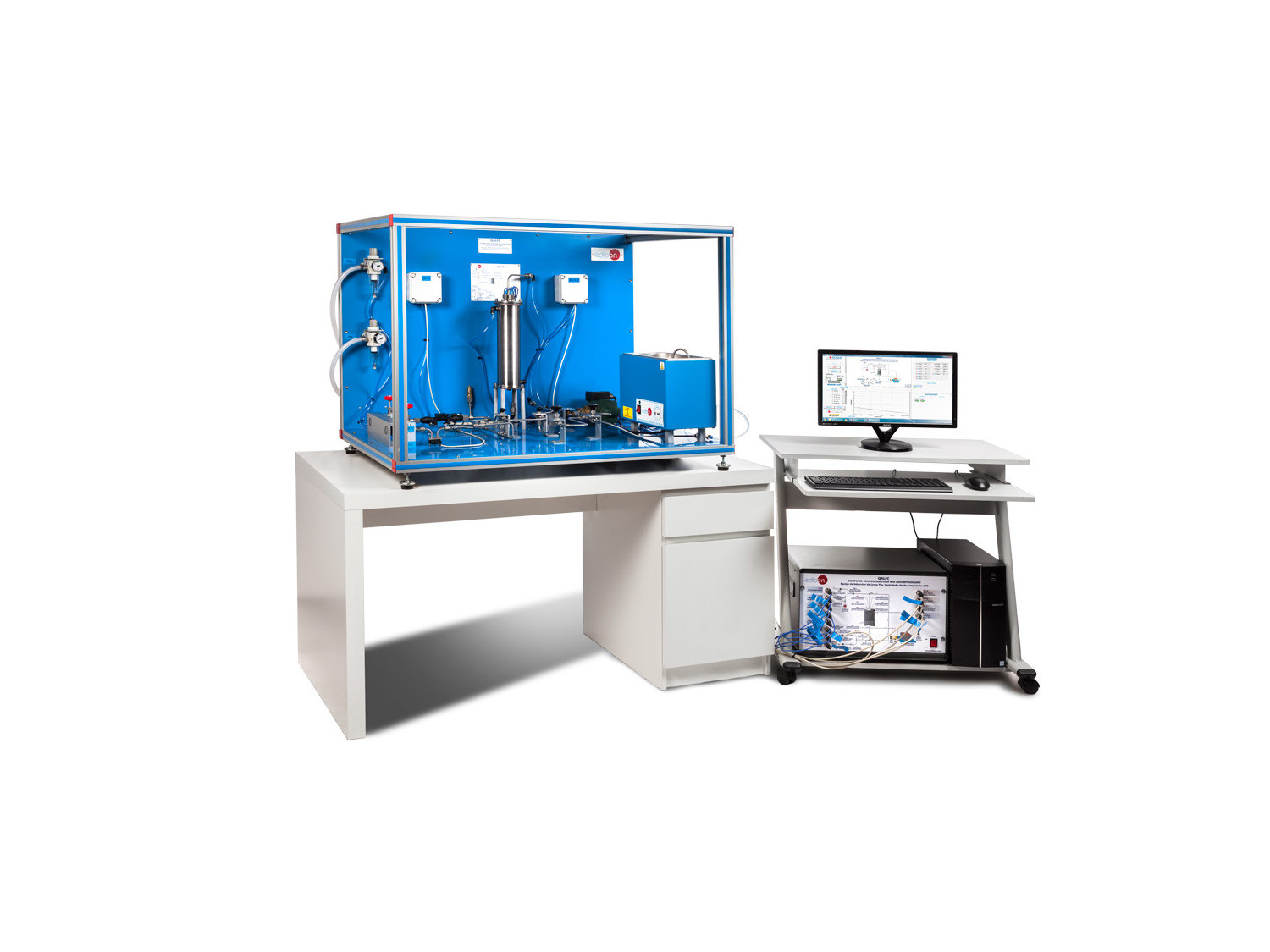

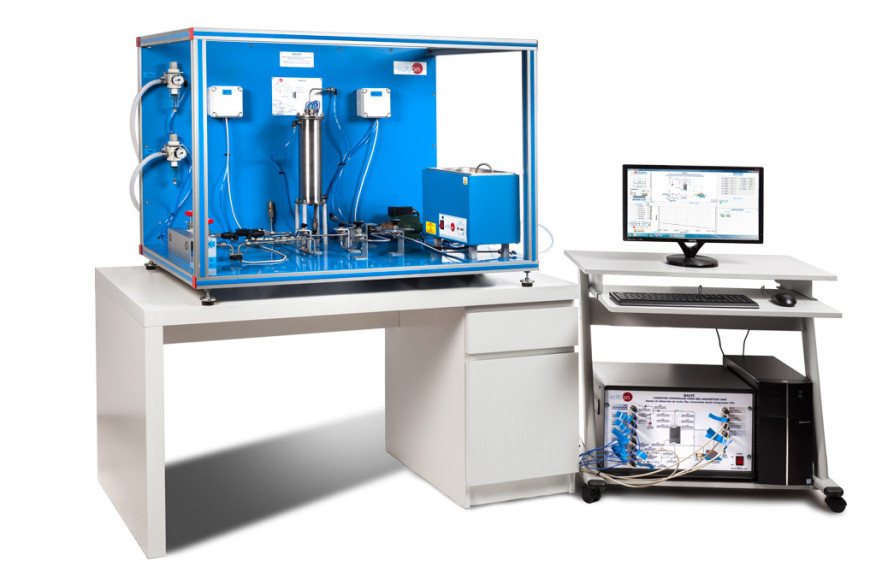

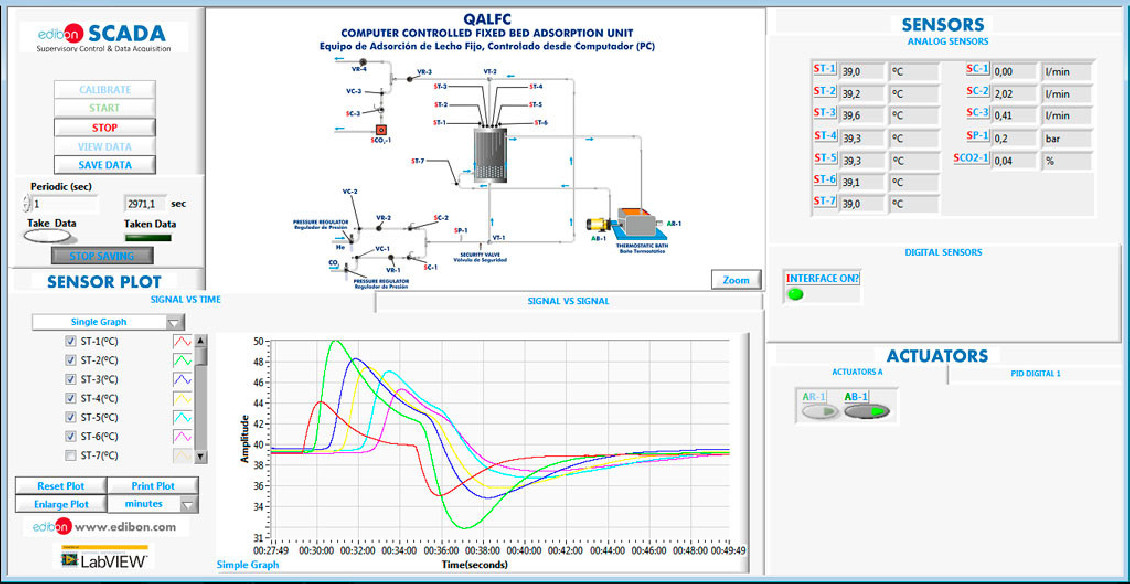

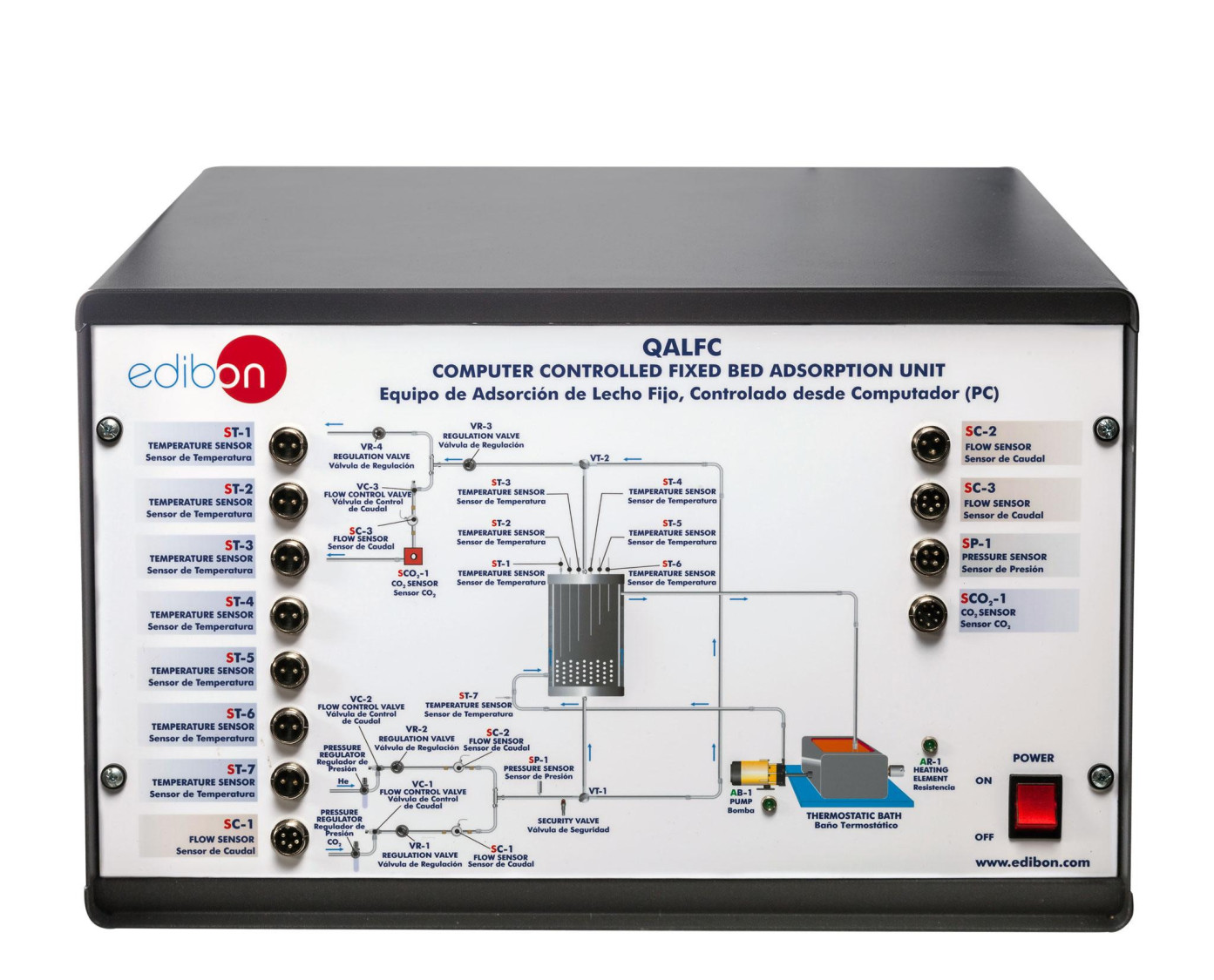

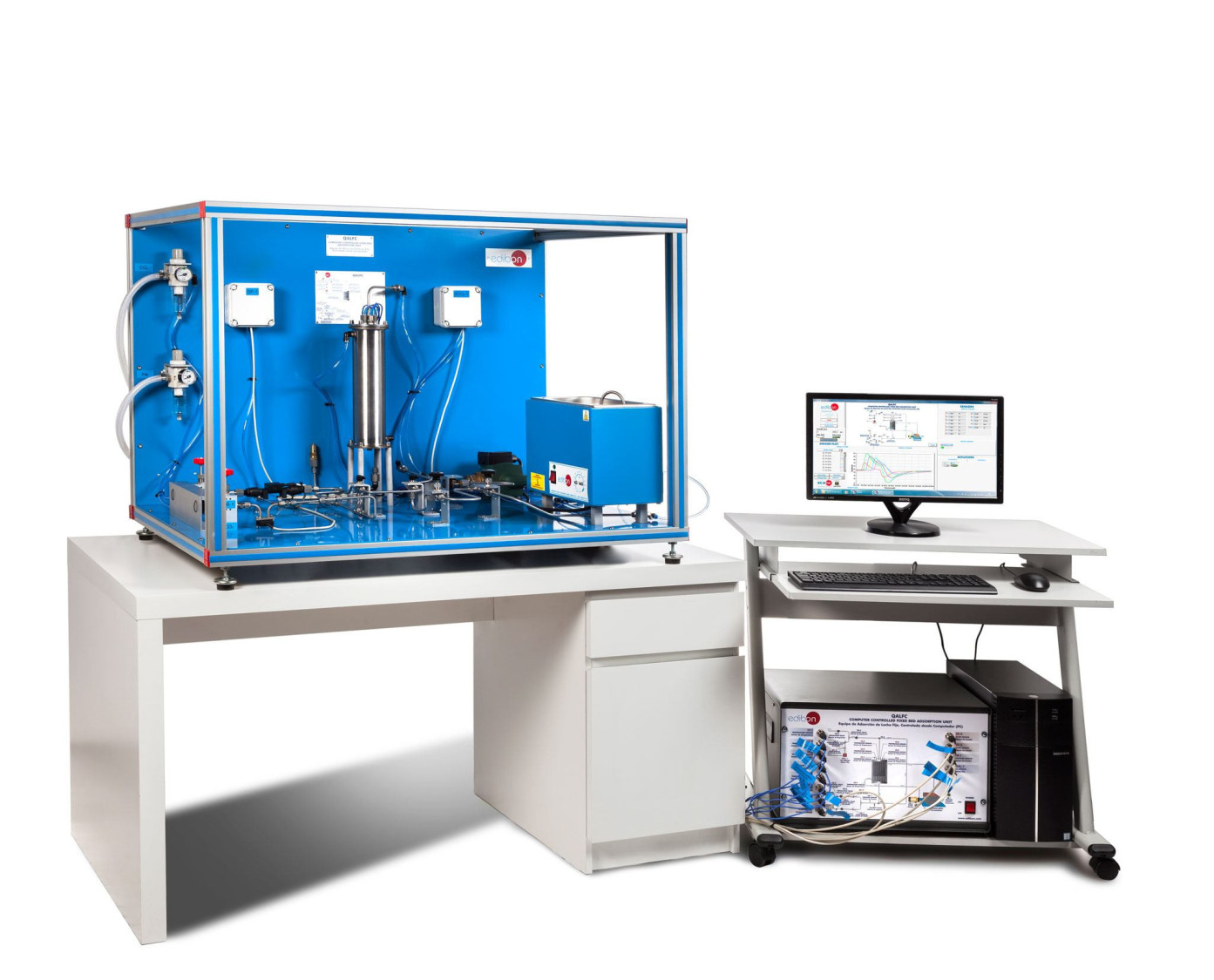

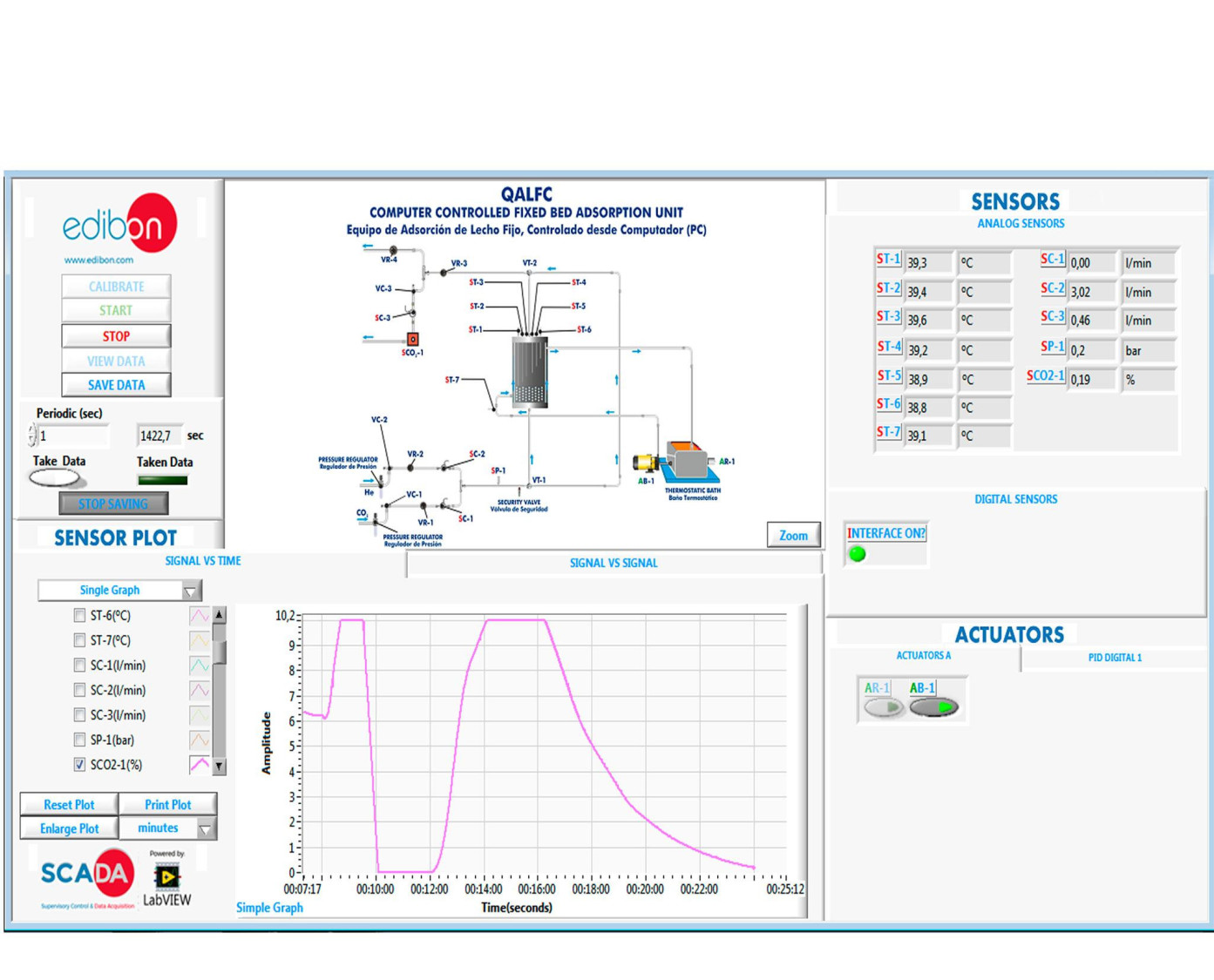

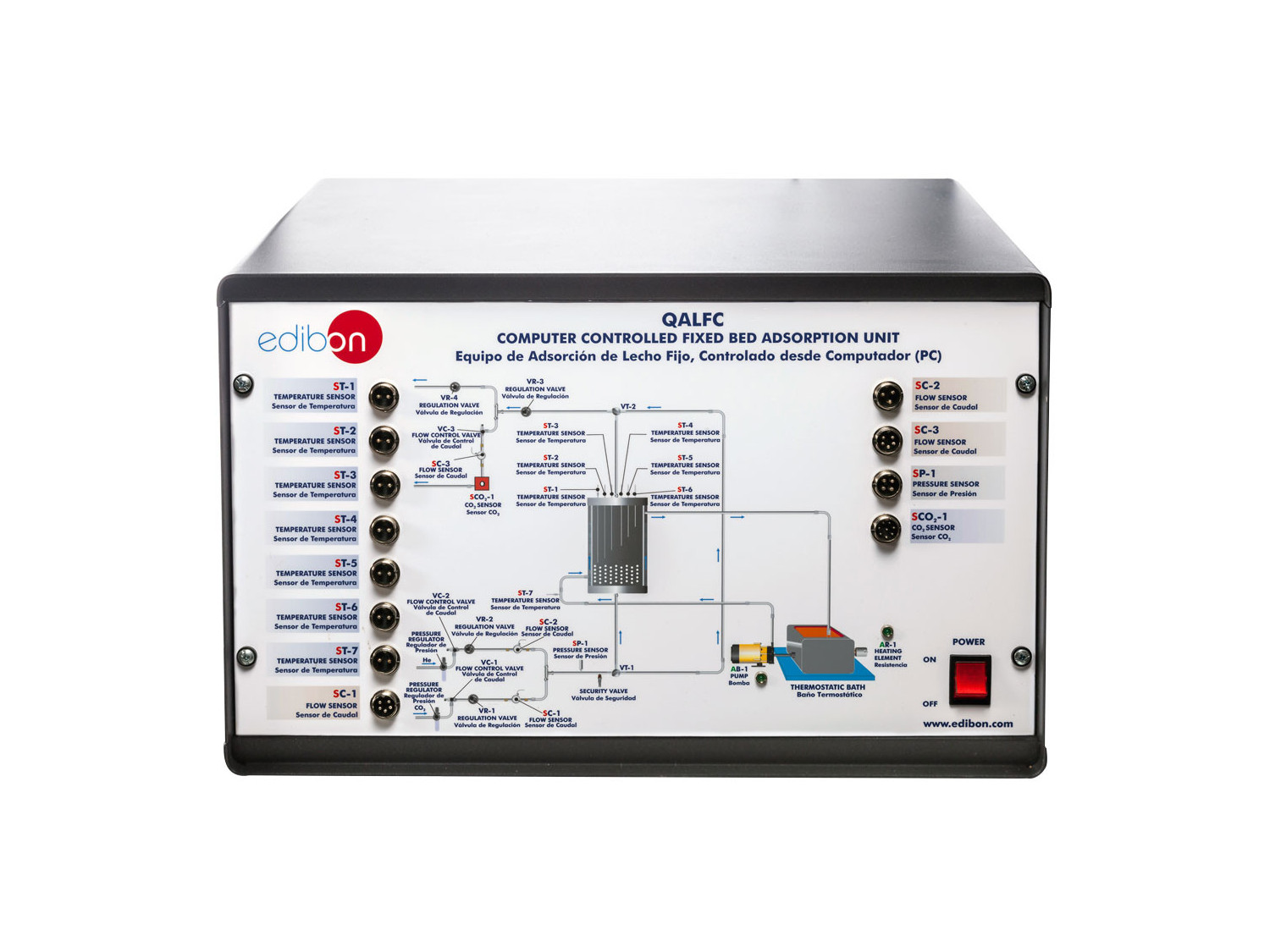

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del modelo de la Teoría del Movimiento del Soluto descrito por el proceso de adsorción-desorción.
  2. Estudio de los procesos de adsorción/desorción bajo diferentes condiciones de funcionamiento, tales como temperatura, presión, caudal y fracción molar.
  3. Estudio de las curvas de ruptura de CO2 y de los perfiles de temperatura durante el proceso de adsorción/desorción.
  4. Estudio del régimen casi-isotermo a concentraciones y presiones bajas. Estudio del efecto de estas variables.
  5. Familiarización con la formación de los frentes compresivo y dispersivo en los procesos de adsorción.
  6. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Obtención de la isoterma de equilibrio de adsorción de CO2 a partir de la curva de desorción.
  2. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo QALFC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo QALFC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  11. El usuario puede realizar otros ejercicios diseñados por él mismo.
