QSAC Equipo de Secado del Aire por Adsorción, Controlado desde Computador (PC)

COMPUTER CONTROLLED ADSORPTIVE AIR DRYING UNIT - QSAC

Descripción General

El Equipo de Secado del Aire por Adsorción, Controlado desde Computador (PC), "QSAC", consiste en una instalación de secado de aire húmedo por adsorción mediante un proceso de regeneración continua del adsorbente con columnas transparentes.

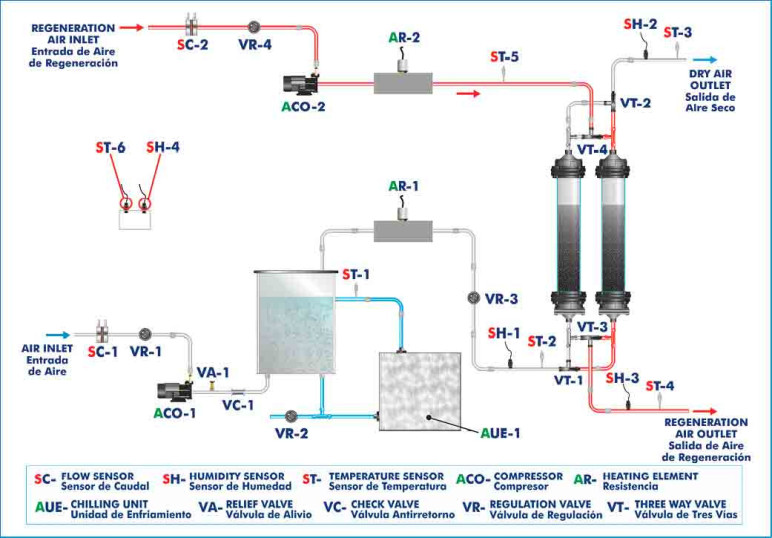

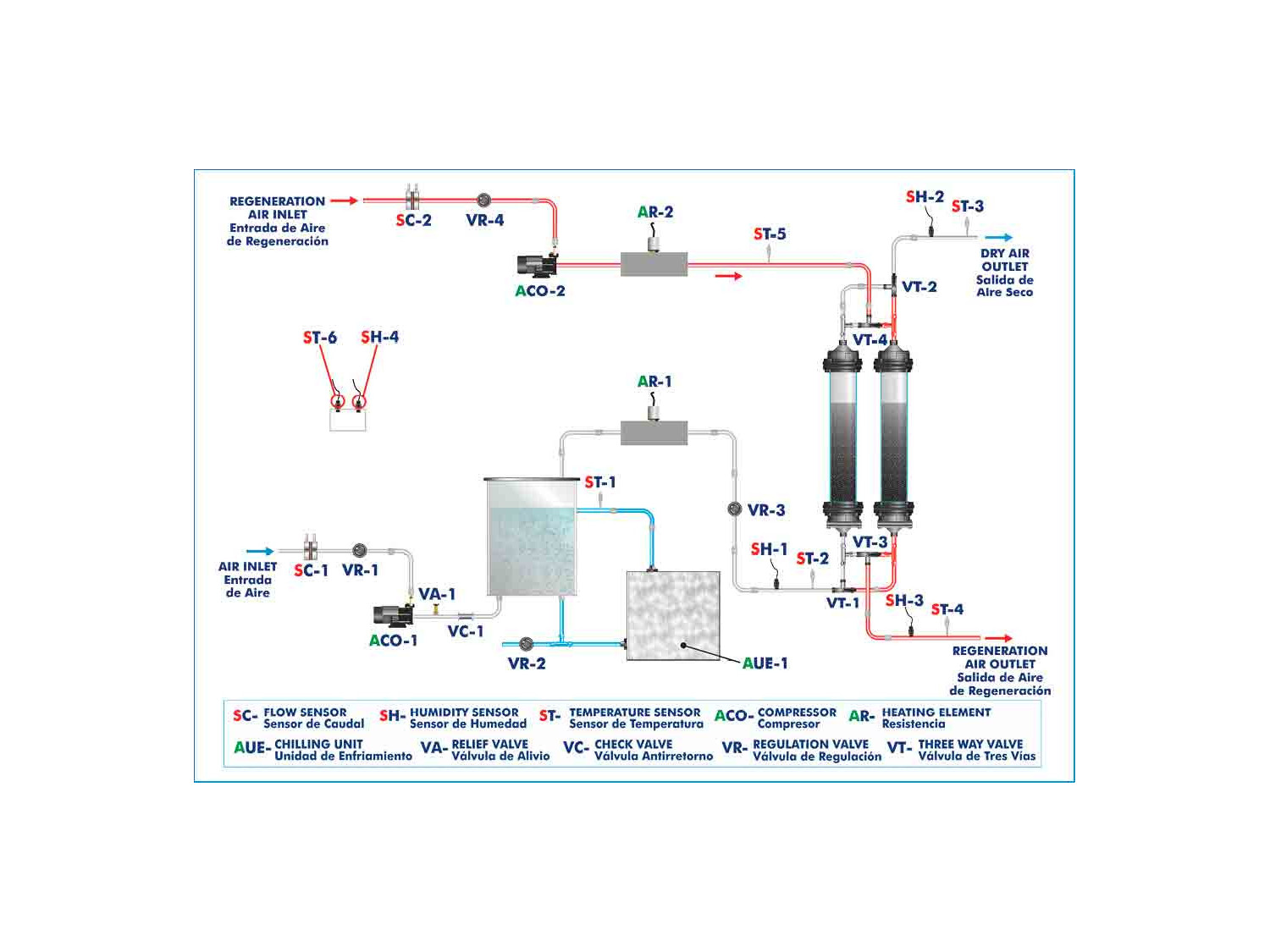

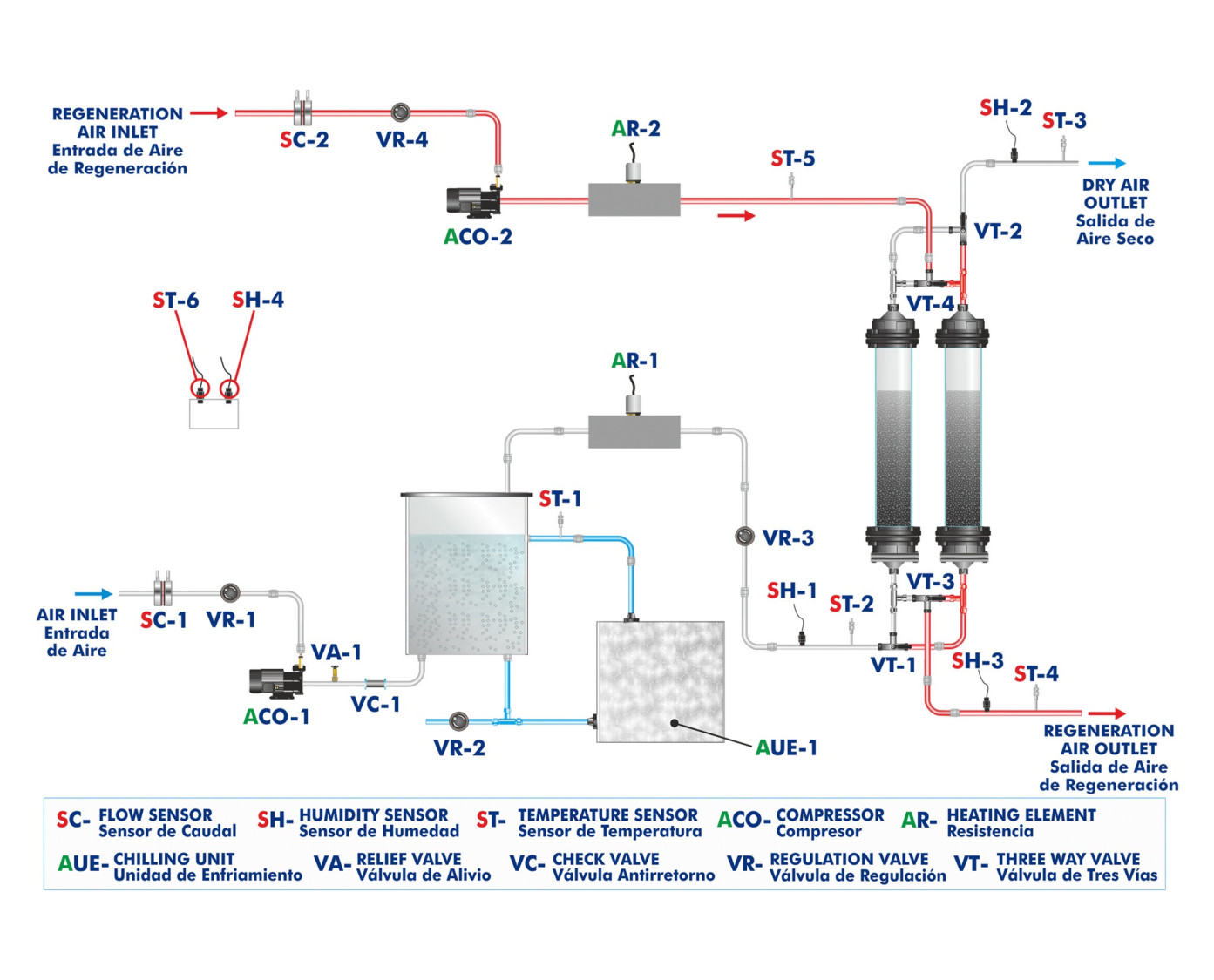

Está formado por dos circuitos diferentes, cada uno alimentado por su propio compresor y calentado por su propio cambiador de calor, y cada uno dispone de una columna que se puede usar tanto para adsorción como para desorción.

Para la adsorción se emplea un compresor, controlado desde el computador (PC), para el transporte de aire ambiente desde el entorno a la entrada del proceso. Este caudal además se puede regular por medio de una válvula. El aire llega hasta un humectador para que alcance su máxima humedad relativa. El humectador está formado por un baño de agua que es enfriado por un grupo frigorífico y una bomba, para impulsar el fluido enfriado hasta el baño de agua para mantener la temperatura estable. Esta temperatura se controla por medio de un control PID.

A la salida del humectador, el aire entra en un intercambiador de calor donde se calienta para regular la temperatura y la humedad relativa del aire, que se controla por medio de un control PID.

El aire húmedo entra en la columna de adsorción por la parte inferior y atraviesa el adsorbente, que está dispuesto en una columna transparente como un lecho fijo. El adsorbente adsorbe toda la humedad del aire, este cuenta con un indicador colorimétrico para facilitar la identificación de la zona de transferencia de materia ("Mass Transfer Zone", MTZ).

El aire seco abandona la columna por la parte superior y sale al exterior.

Para la regeneración se emplea un segundo compresor, controlado desde el computador (PC), para el transporte del aire desde el entorno al proceso. Este caudal además se puede regular por medio de una válvula. Se calienta el aire mediante un segundo cambiador de calor, que hace las veces de calefacción, para regular su temperatura. Esta temperatura se controla por medio de un control PID.

El aire de regeneración caliente entra a una segunda columna de adsorción por la parte superior y se produce el proceso de desorción, puede observarse la pérdida de coloración de la zona de transferencia de materia a través de la columna transparente.

Al estar formado por dos columnas, el equipo permite cargar y regenerar el adsorbente alternativamente, y estudiar simultáneamente los procesos de adsorción y desorción. Si se agota la capacidad adsorbente de una de las columnas, se hace pasar el aire húmedo por la columna con adsorbente regenerado.

Debido a la continua medición, en diferentes puntos relevantes, de la humedad relativa del aire y de la temperatura, se puede establecer un balance entre ambos procesos. Estos valores los registra un software que permite representar estos procesos en el diagrama entalpía- humedad específica (h-w) y el registro de curvas de ruptura (C-t).

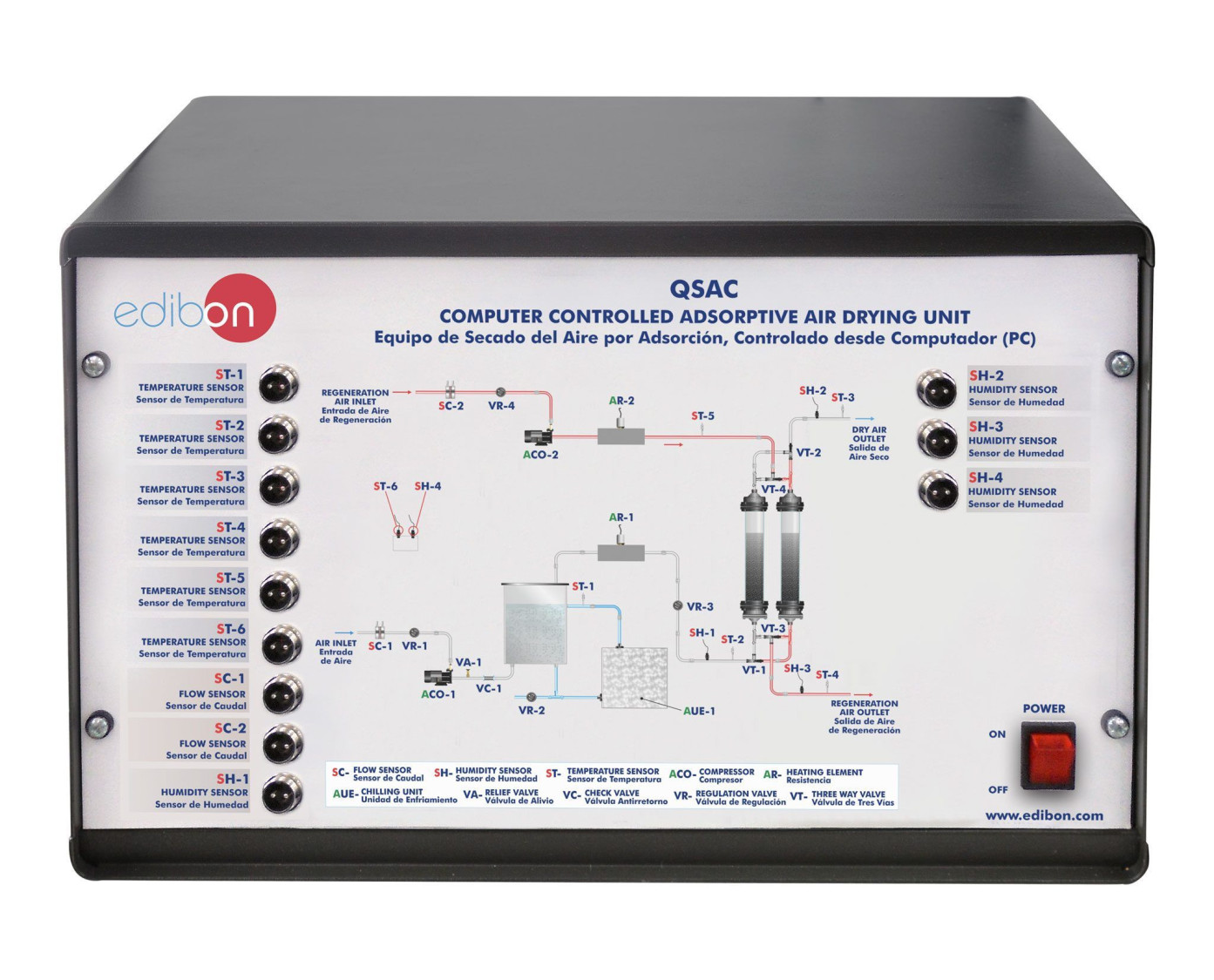

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del principio del proceso de adsorción.
  2. Estudio del principio del proceso de desorción.
  3. Observación del proceso de adsorción/desorción mediante indicador colorimétrico.
  4. Estudio y análisis de las variables que afectan a los procesos de adsorción y desorción como:
  • Caudales.
  • Cantidad de relleno de adsorbente.
  • Temperatura y humedad relativa.
  • Concentración.
  1. Representación de curvas de ruptura y determinación del tiempo de ruptura y del punto de ruptura y de saturación.
  2. Representación de los procesos en el diagrama de Mollier de entalpía frente a la humedad específica para el aire húmedo.
  3. Representación y cálculo de la zona de transferencia de materia.
  4. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QSAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QSAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
