Descripción General

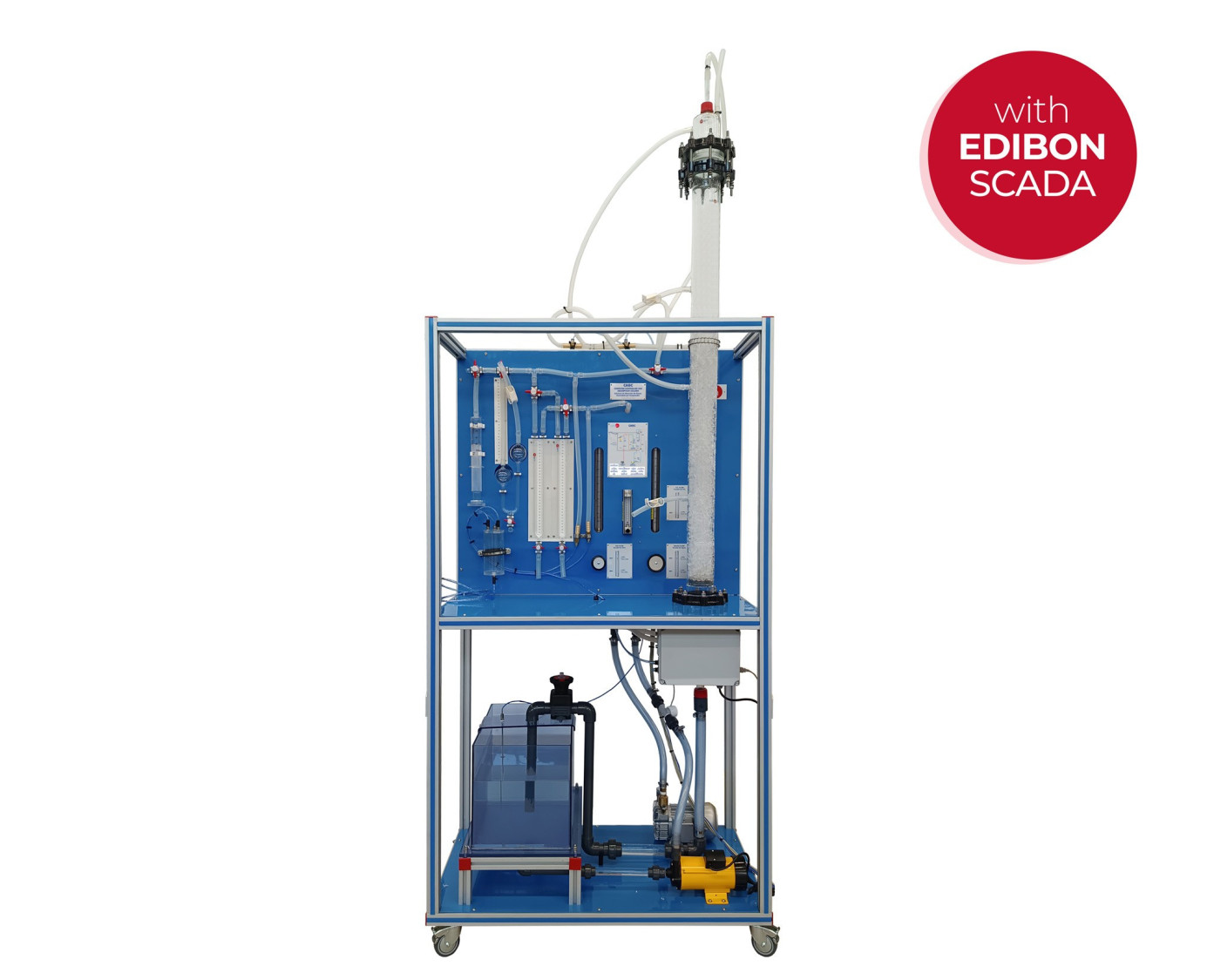

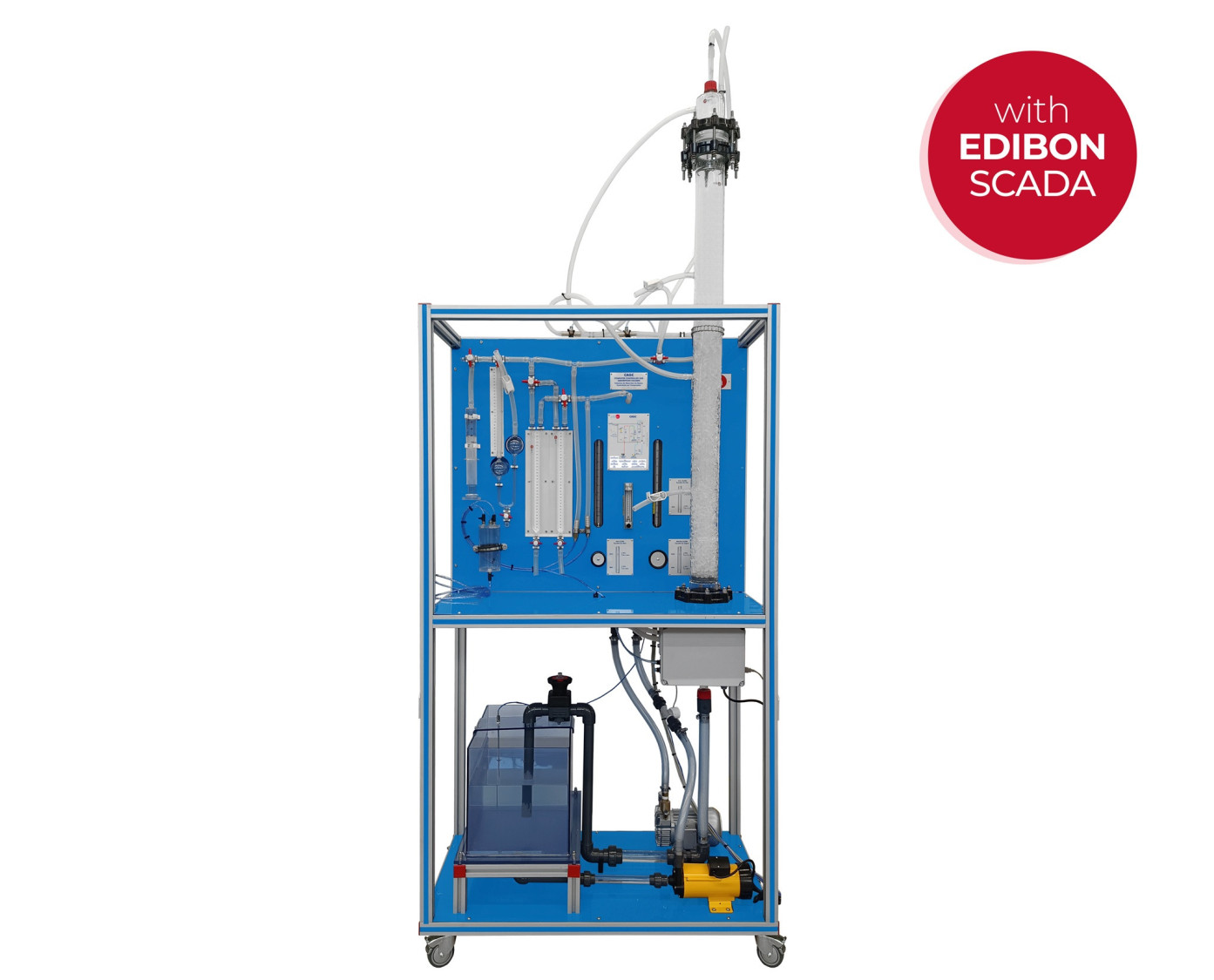

La Columna de Absorción de Gases, Controlada desde Computador (PC), "CAGC" es un equipo a escala diseñado para estudiar los procesos hidrodinámicos y de absorción en columnas de relleno. Este sistema absorbe amoniaco o CO2 de una mezcla con aire en una solución acuosa que desciende por la columna.

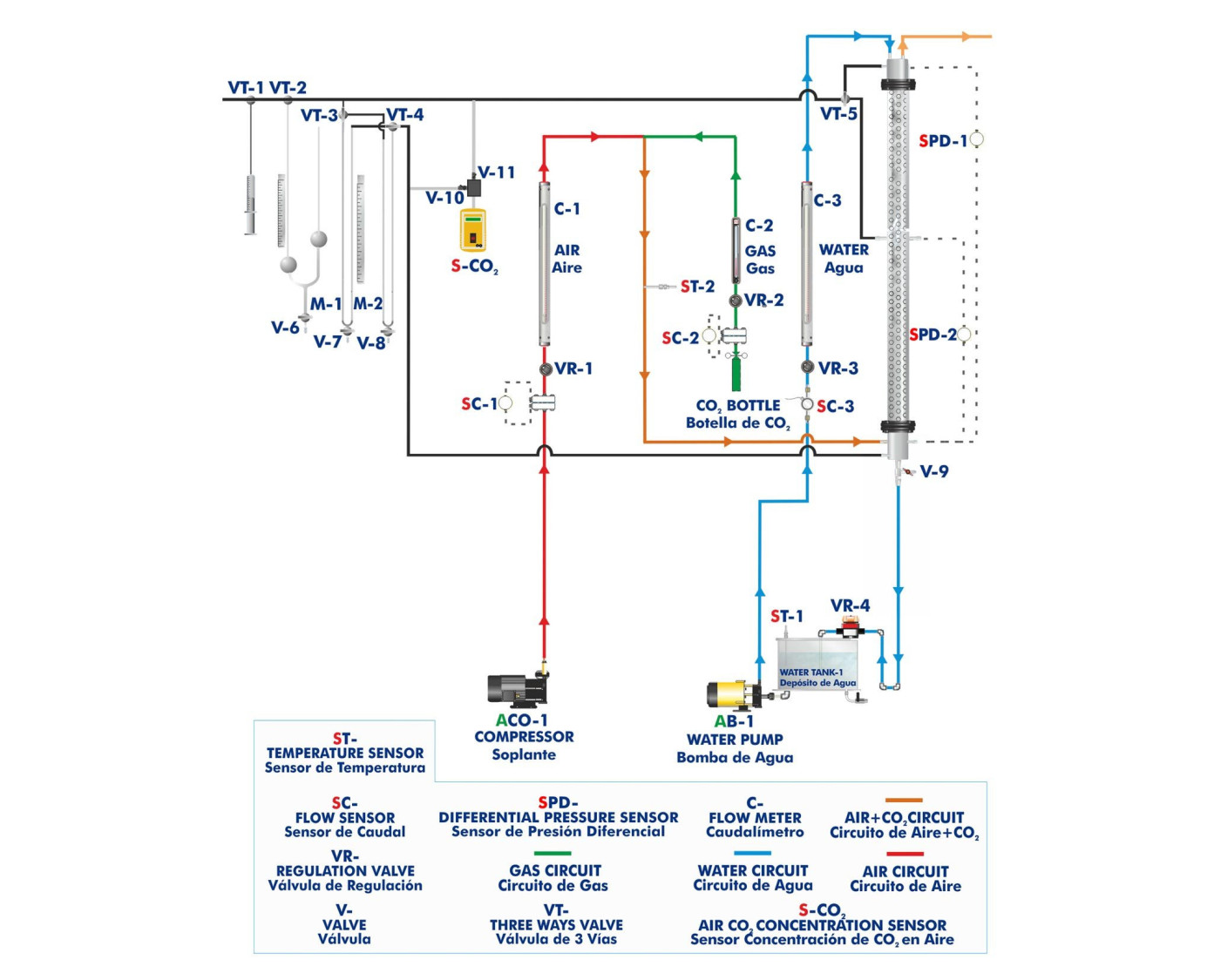

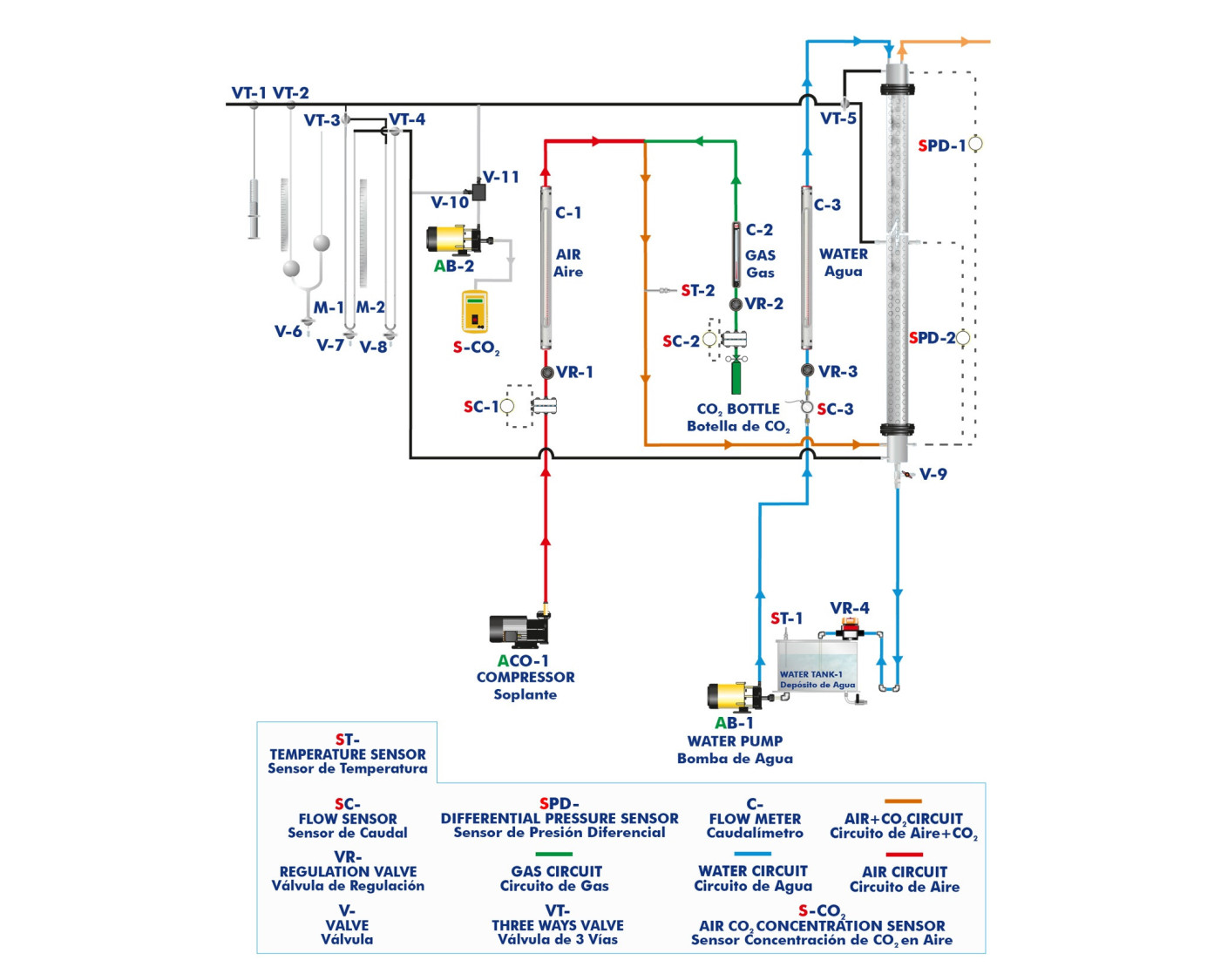

Las partes principales del equipo son:

  • Columna de relleno: está formada por un tubo cilíndrico de vidrio y rellena de anillos Raschig. Dos sensores de presión diferencial miden la presión en diferentes partes de la columna.
  • Circuito de líquido (agua): el líquido, que se encuentra almacenado en un depósito de PVC, se impulsa hacia la columna con ayuda de una bomba. El líquido alimenta a la columna por la cabeza de la misma a través de una ducha difusora de vidrio. Después de atravesar la columna, el líquido es devuelto al depósito de almacenamiento. El caudal de líquido que llega a la columna se mide con un sensor de caudal y un caudalímetro. En el depósito de almacenamiento, mediante aireación, se puede desorber el CO2 del líquido cargado previamente en la columna.
  • Circuito de gas (aire y CO2): consiste en una corriente mezclada de CO2 y aire (suministrado por una soplante). Las dos corrientes gaseosas se mezclan, y después se introducen por la base de la columna a través de una entrada lateral situada por debajo del nivel del lecho, para que así la mezcla gaseosa sea lo más homogénea posible. Ambos caudales de gases se miden con sensores y caudalímetros.

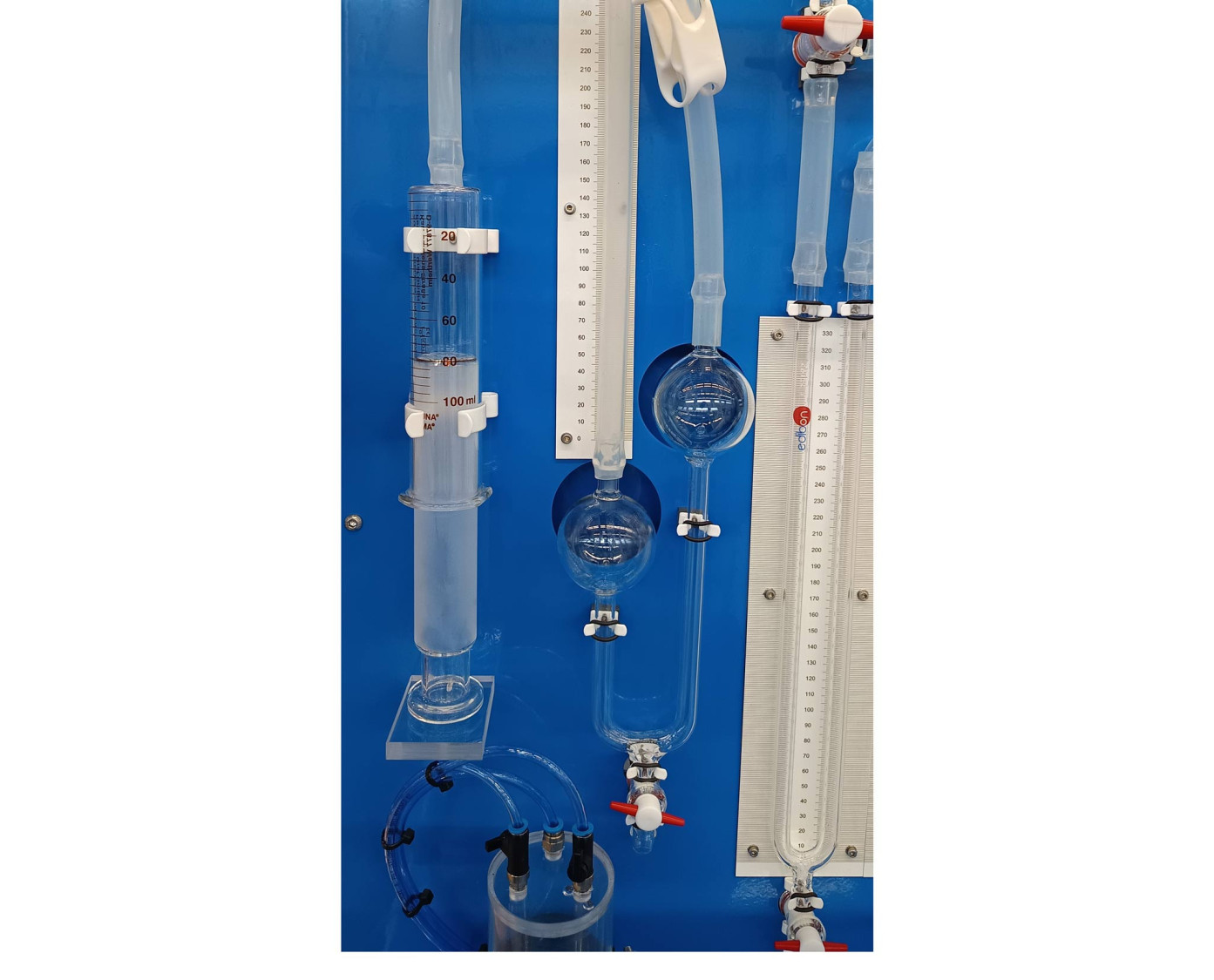

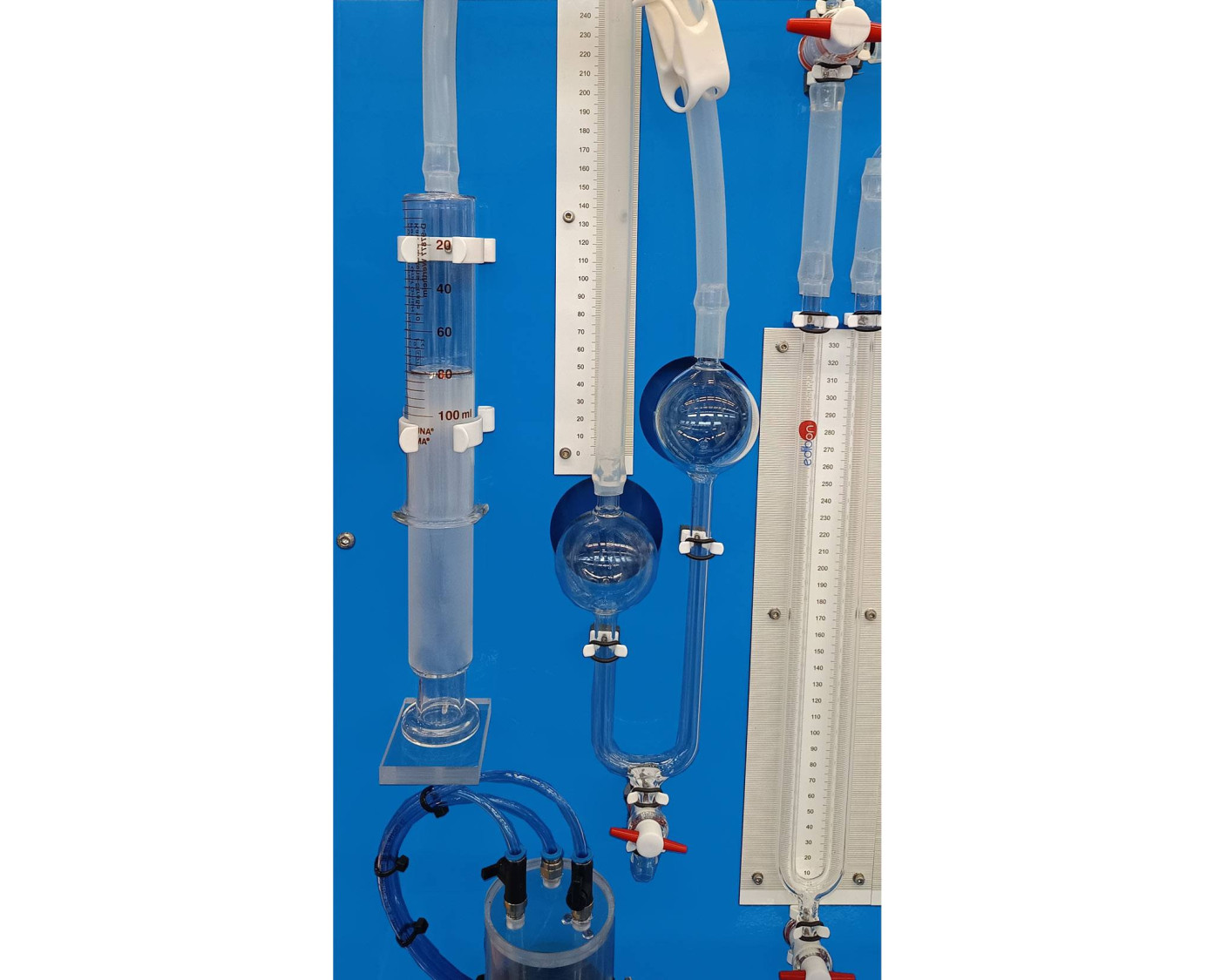

  • Sistema de medida de CO2: permite determinar la concentración de dicho gas en las corrientes procedentes de la parte superior y central de la columna. La medición se puede realizar analíticamente o directamente mediante un sensor de CO2.

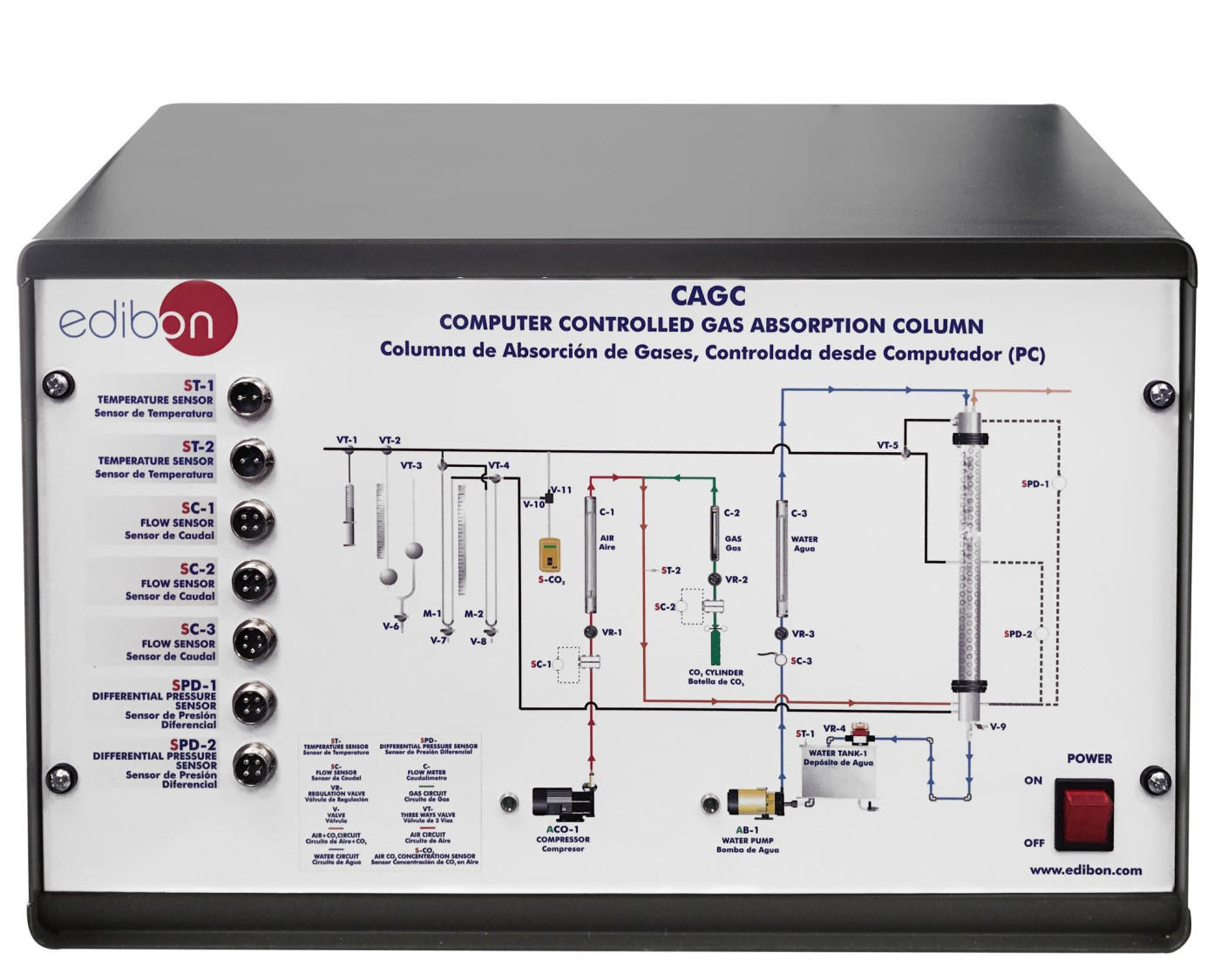

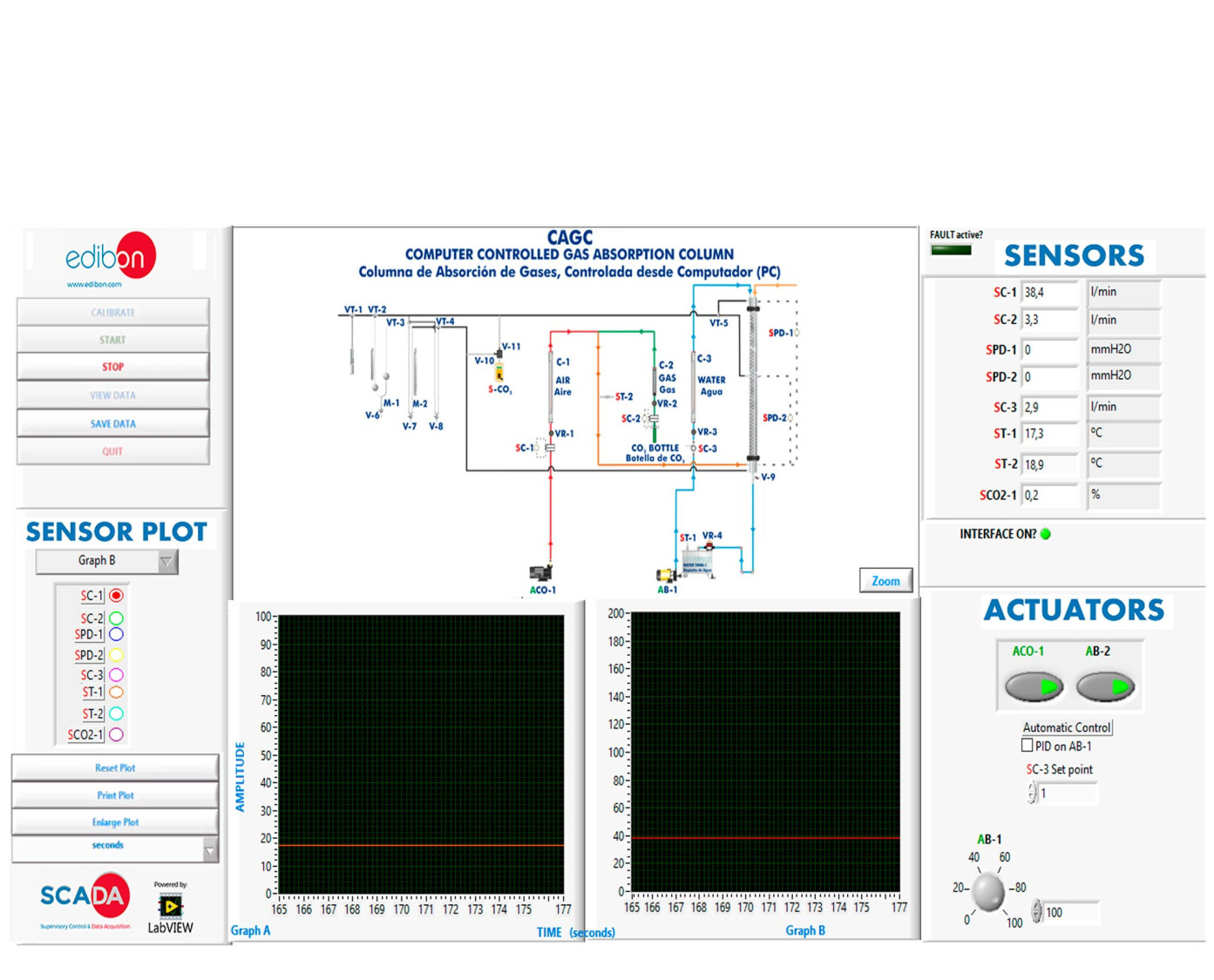

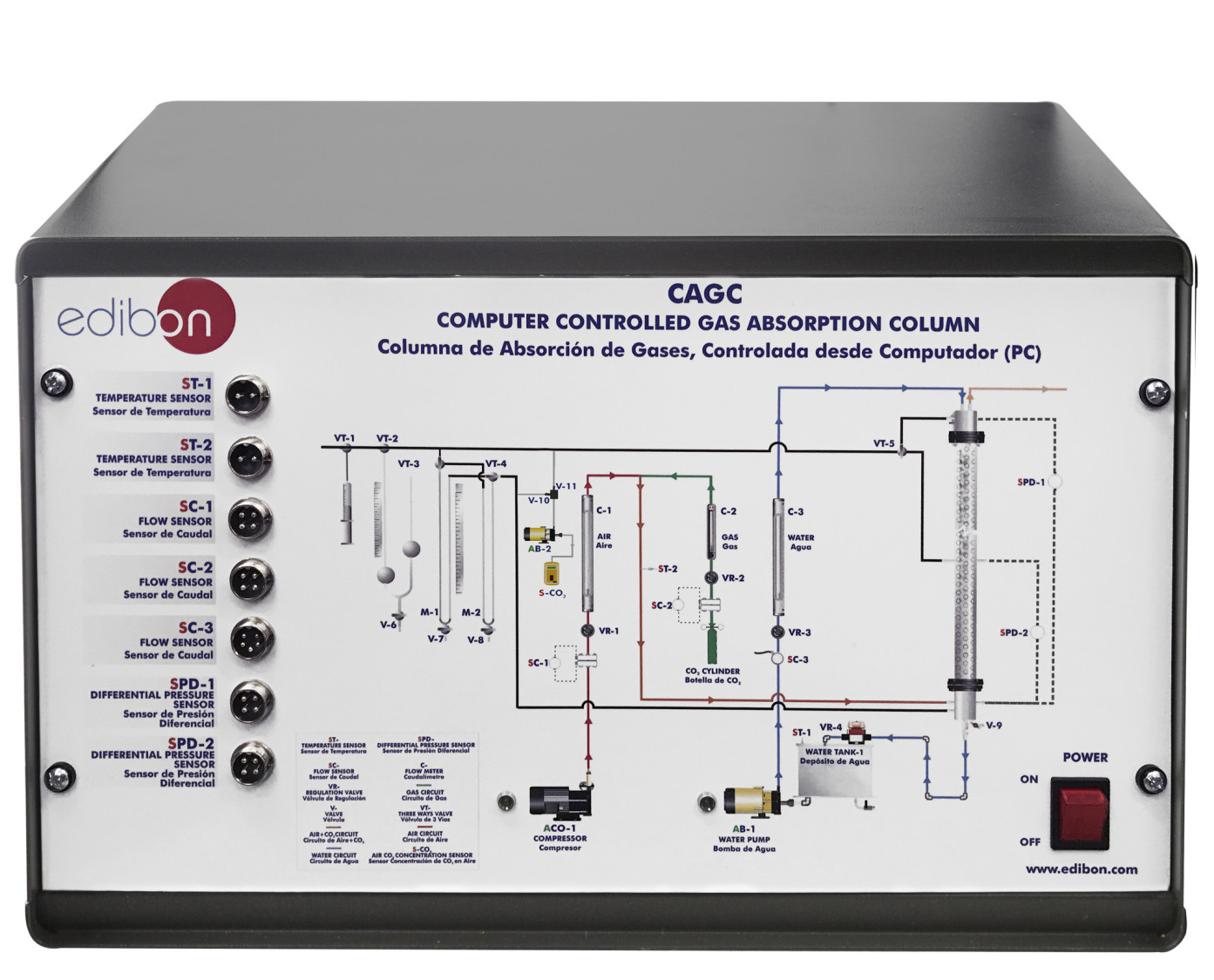

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los principios básicos de absorción de un gas en un líquido usando una columna de relleno.
  2. Análisis de las corrientes gaseosas.
  3. Estudio de las características hidrodinámicas de una columna de relleno.
  4. Determinación de los caudales de arrastre y anegamiento.
  5. Determinación de los coeficientes de transferencia de materia.
  6. Comprobación de los balances de materia.
  7. Demostración de métodos de análisis cuantitativo de gas y líquido.
  8. Estudio de las variables que influyen en la eficacia de la absorción.
  9. Medida de la concentración de CO2 en corrientes gaseosas mediante un sensor de CO2.
  10. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Sistema de control PID.
  2. Estudio de la histéresis en el sensor de caudal de agua.
  3. Determinación del caudal de agua, CO2 y aire.
  4. Pérdidas de presión en la columna.
  5. Influencia de la temperatura en la eficacia de la absorción. (Requiere el accesorio opcional TERA/A).
  6. Estudio del proceso de Desorción simple.
  7. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  8. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  9. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  10. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  11. Este equipo puede usarse para realizar investigación aplicada.
  12. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  13. Control del proceso del equipo CAGC a través de la interface de control, sin el computador.
  14. Visualización de todos los valores de los sensores usados en el proceso del equipo CAGC.
  15. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  16. El usuario puede realizar otros ejercicios diseñados por él mismo.
