CAPC Columna de Absorción de Gases Pelicular, Controlada desde Computador (PC)

COMPUTER CONTROLLED WETTED WALL GAS ABSORPTION COLUMN - CAPC

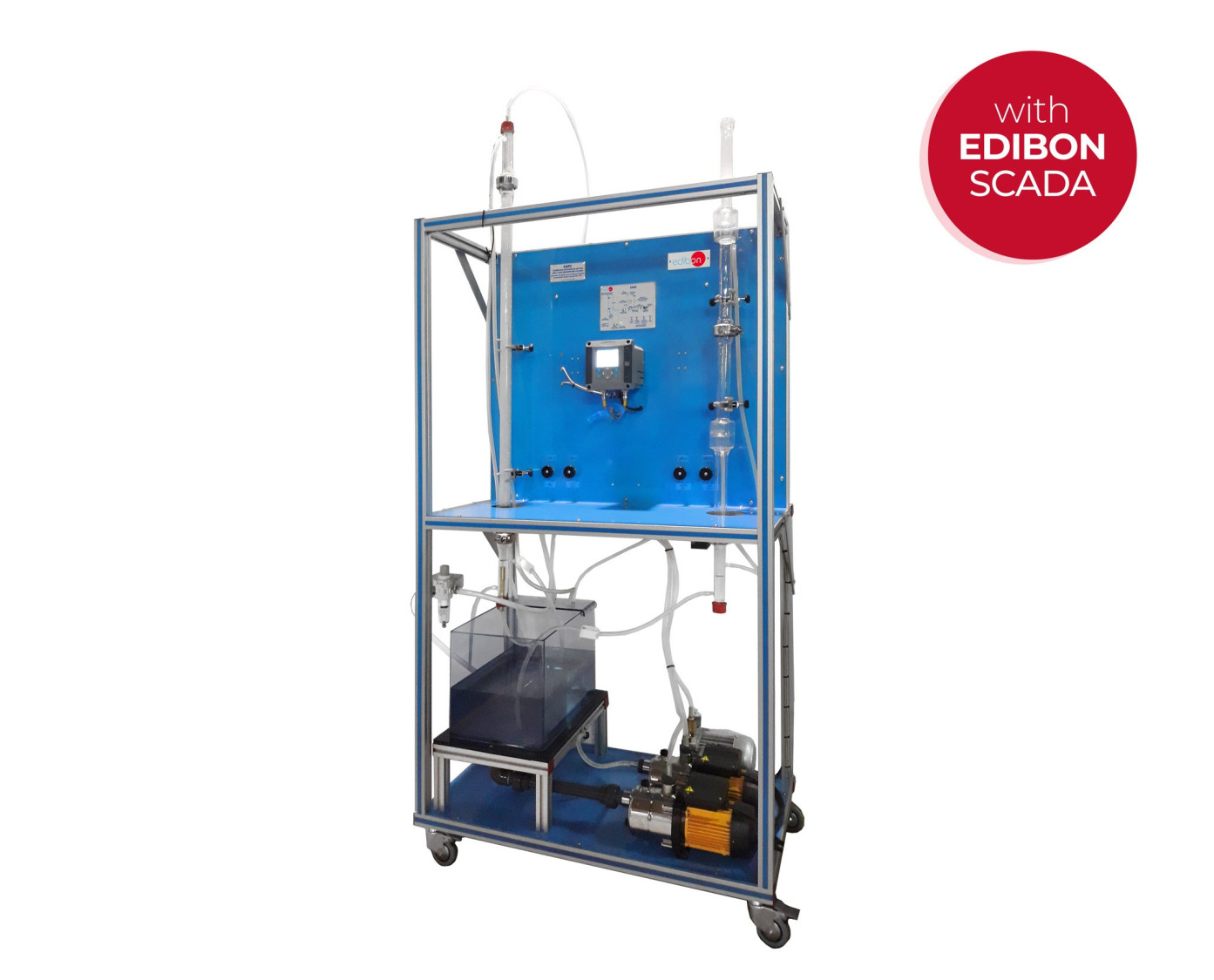

Equipo CAPC completo

COMPUTER CONTROLLED WETTED WALL GAS ABSORPTION COLUMN - CAPC

Descripción General

El proceso de absorción estudiado corresponde al sistema oxígeno-agua desoxigenada, donde el oxígeno procede del aire y el aire desoxigenado se obtiene a través de una columna de desorción, donde se pone en contacto una corriente de agua con una corriente de nitrógeno. Este es un ejemplo de absorción controlada por la película líquida, de forma que el coeficiente de transferencia de masas en película de líquidos se puede determinar para diferentes caudales de agua.

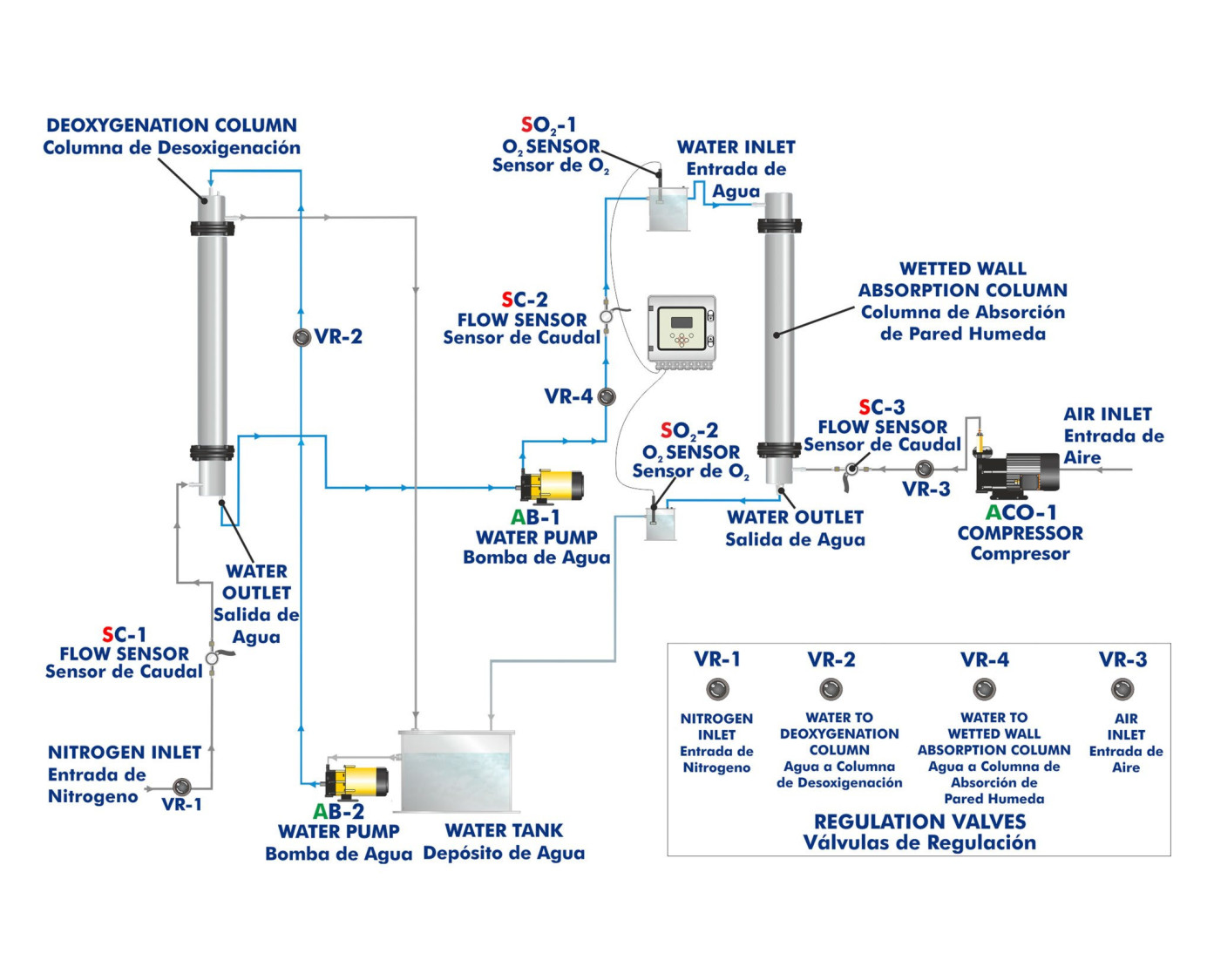

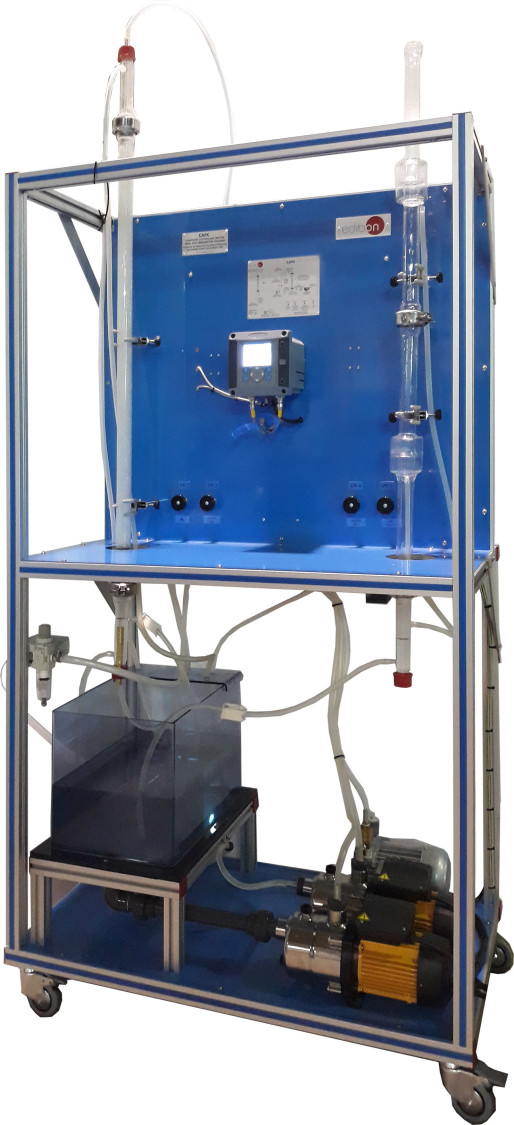

El equipo está formado por dos columnas de vidrio, una columna de absorción y otra de desorción (desoxigenación), ambas alimentadas mediante dos bombas controladas desde computador (PC).

Mediante una soplante se introduce aire por la parte inferior a la columna de absorción.

Todos los caudales (aire, agua y nitrógeno) se miden mediante sensores.

La columna de absorción pelicular dispone de dos rebosaderos (uno en la parte superior y otro en la inferior) conectados a dos electrodos de membrana que permiten junto con un equipo de medida de O², la medición del oxígeno disuelto en el agua en la entrada y la salida de la columna.

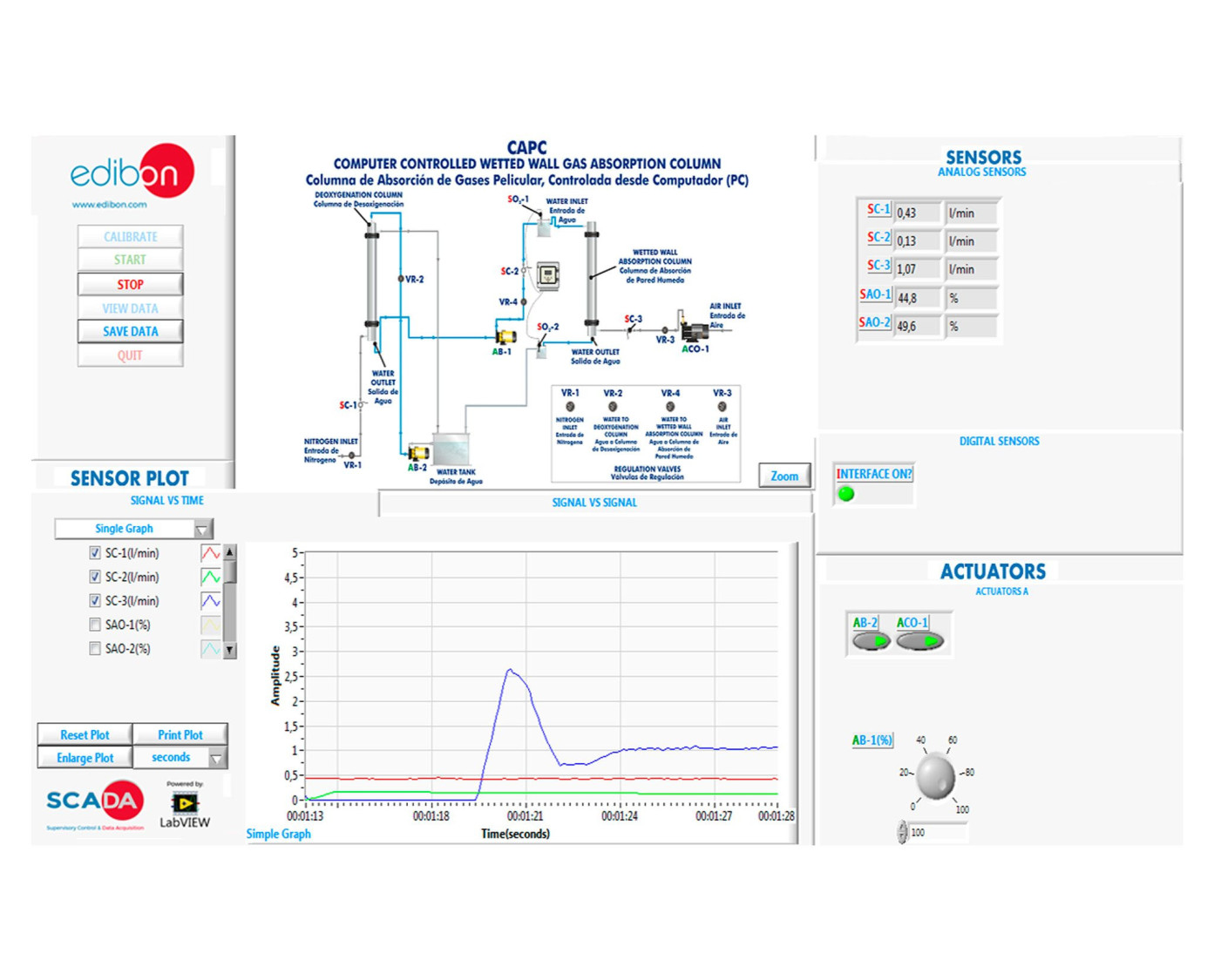

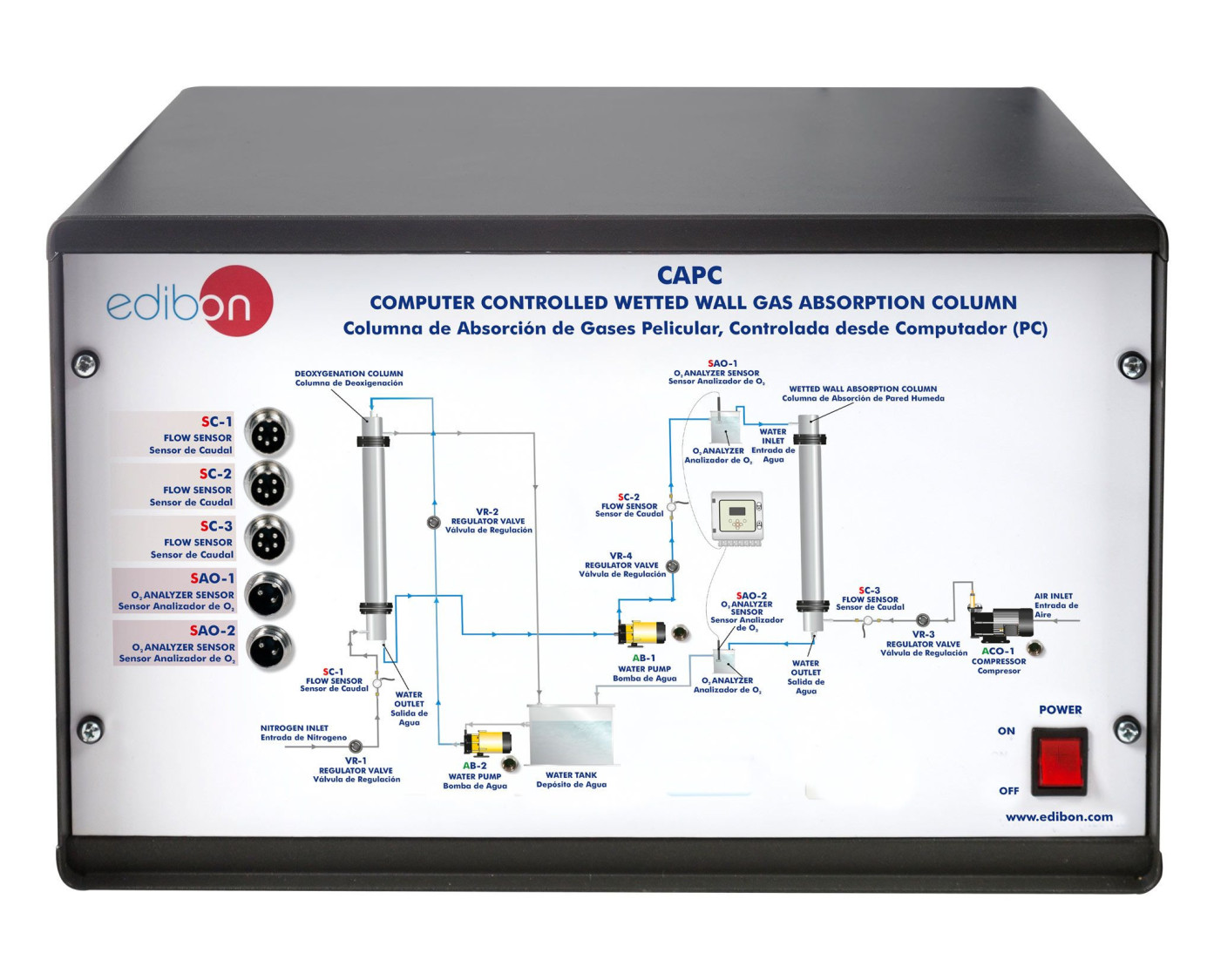

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del proceso de absorción.
  2. Cálculo de coeficientes de transferencia de masas en película líquida.
  3. Estudio de la variación del coeficiente para diferentes caudales másicos de agua.
  4. Variación del caudal de oxígeno para determinar la relación de ley de potencia.
  5. Efecto del caudal de agua.
  6. Efecto del caudal de oxígeno.
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo CAPC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo CAPC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
