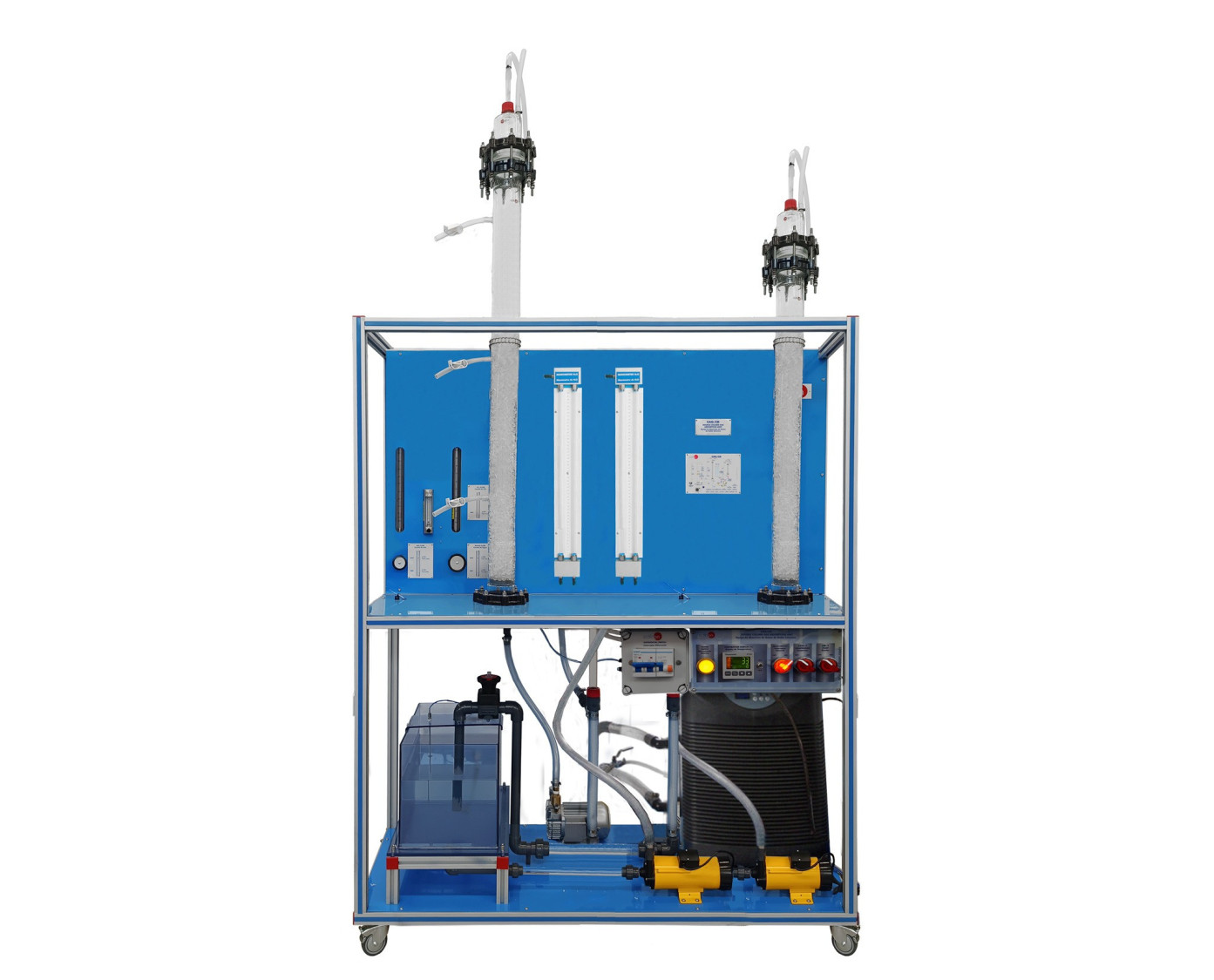

CAG/CD Equipo de Absorción de Gases de Doble Columna

El Equipo de Absorción de Gases de Doble Columna, "CAG/CD", diseñado por EDIBON, permite el estudio completo de los procesos de absorción y desorción de gases en columnas de relleno, reproduciendo con precisión las condiciones de operación utilizadas en la industria química y ambiental. El equipo posibilita la absorción de gases como puede ser el dióxido de carbono (CO₂) a partir de una mezcla con aire, mediante una solución acuosa que desciende en contracorriente a lo largo de la columna de absorción.

El equipo está formado por dos columnas de vidrio de tipo relleno, una destinada a la absorción y otra a la desorción. Ambas incorporan anillos Raschig de vidrio como material de empaque, que proporcionan una amplia superficie de contacto entre el gas y el líquido. Cada columna dispone de extremos de vidrio para entrada y salida de gases y líquidos, así como de tomas de muestra que permiten observar y analizar el proceso. Las tomas de muestra en las líneas de gas y líquido permiten realizar análisis comparativos en distintos puntos del sistema, facilitando la representación gráfica del equilibrio gas-líquido y la determinación experimental de la eficiencia de absorción.

El circuito de líquido (agua) está compuesto por un depósito de almacenamiento, una bomba centrífuga de caudal regulable, caudalímetro, ducha difusora de vidrio y válvulas de control, que permiten ajustar y medir el caudal que circula a través del equipo. El líquido alimenta la columna por la parte superior y, tras el proceso de absorción, puede recircularse o enviarse a la columna de desorción, donde, en contracorriente con aire limpio, se libera el gas disuelto, regenerando el solvente de forma continua. El proceso de desorción puede estudiarse variando la temperatura del solvente mediante un sistema de calefacción controlado, lo que permite analizar la influencia de la temperatura sobre la eficiencia de regeneración del gas absorbido.

El circuito de gas (aire y CO₂) dispone de un compresor (soplante) que suministra aire al sistema y de una conexión para la alimentación de gas adicional, como CO₂. Ambas corrientes se mezclan antes de entrar a la base de la columna de absorción para obtener una mezcla homogénea. Los caudales de gas se miden mediante caudalímetros independientes, y el sistema incorpora un sensor de temperatura para controlar las condiciones de entrada de la mezcla gaseosa.

El equipo permite analizar las pérdidas de presión a lo largo de las columnas de relleno mediante tomas de presión diferenciadas, lo que facilita la evaluación del comportamiento hidrodinámico del sistema gas-líquido y la caracterización de la caída de presión en función del caudal y de las propiedades del empaque. El equipo incorpora sensores de temperatura, presión y caudal en los circuitos de gas y líquido, cuyos valores pueden visualizarse y registrarse para el estudio cuantitativo de las condiciones de operación y el desarrollo de balances de materia y energía.
