La Columna de Absorción de Gases, "CAG", ha sido diseñada por EDIBON para estudiar experimentalmente la absorción de CO₂ o amoniaco de una corriente gaseosa en una solución acuosa mediante una columna de relleno. Permite analizar caudales de gas y líquido, concentraciones de CO₂, temperaturas, pérdidas de presión, características hidrodinámicas, balances de materia, coeficientes de transferencia de materia y variables que influyen en la eficacia de la absorción.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Columna de Absorción de Gases, "CAG", ha sido diseñada por EDIBON para estudiar experimentalmente los fenómenos de transferencia de materia e hidrodinámica asociados al contacto continuo gas-líquido en una columna de relleno. El equipo permite absorber CO₂ o amoniaco de una mezcla con aire mediante una corriente acuosa que desciende a través del relleno, analizar las corrientes gaseosa y líquida y relacionar las condiciones de funcionamiento con la eficacia de la absorción. Esta configuración permite realizar balances de materia, determinar coeficientes de transferencia de materia y estudiar pérdidas de presión, arrastre, anegamiento y métodos de análisis cuantitativo de gases y líquidos.

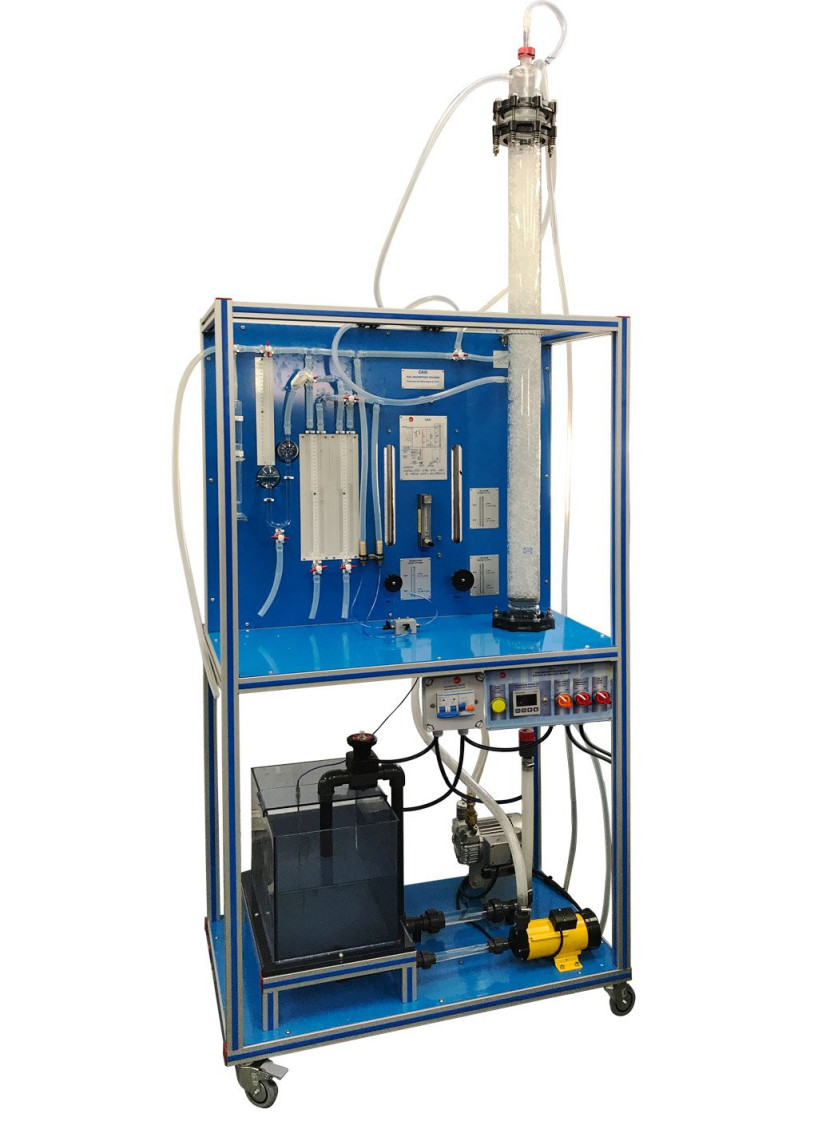

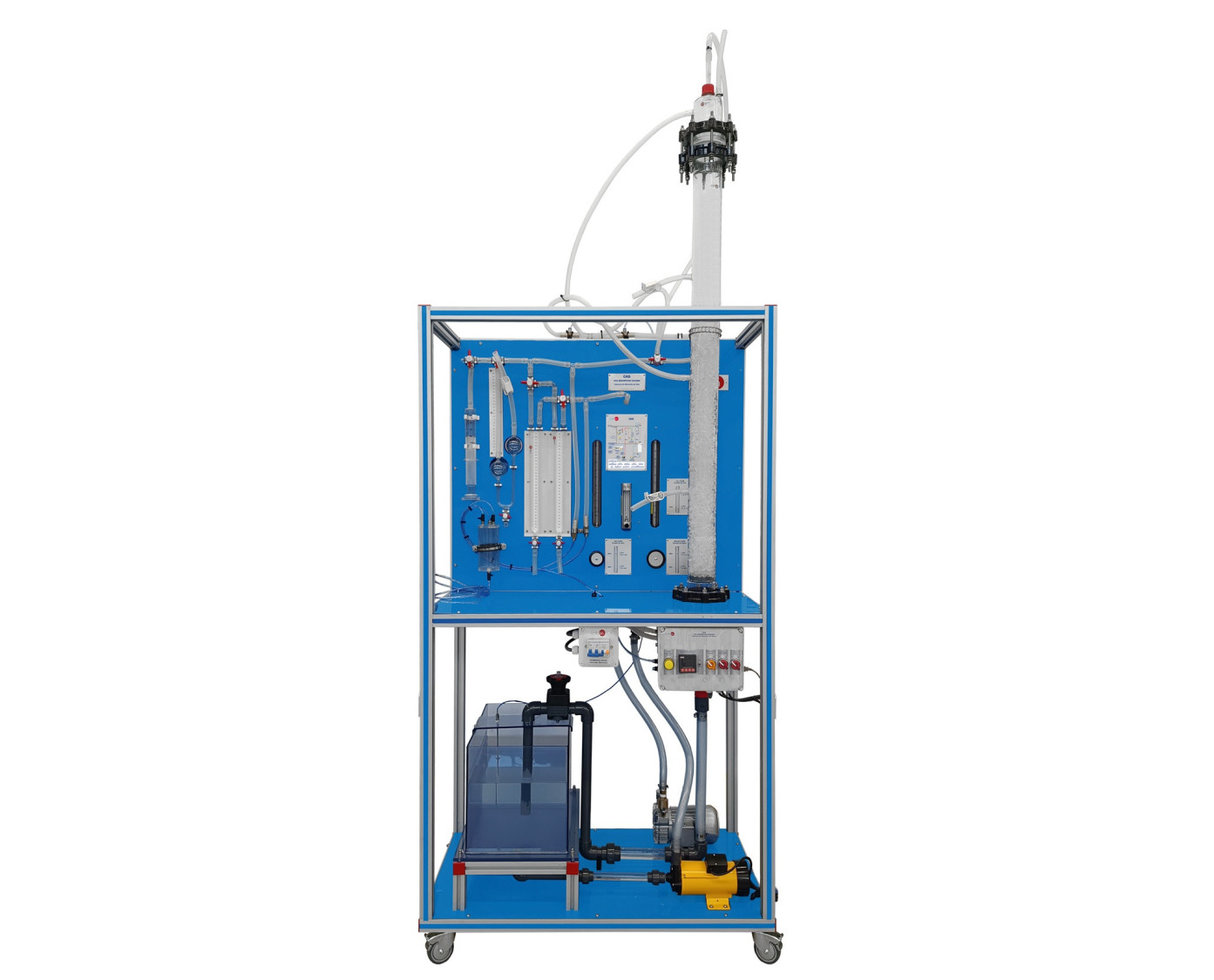

El contacto entre ambas fases tiene lugar en una columna cilíndrica de vidrio rellena de anillos Raschig. La fase líquida se alimenta por la parte superior mediante una ducha difusora, mientras que la mezcla gaseosa se introduce por la base de la columna, por debajo del nivel del lecho, favoreciendo su distribución antes de atravesar el relleno. Esta disposición permite establecer un contacto continuo entre el gas ascendente y el líquido descendente y observar el comportamiento de ambas corrientes a lo largo de la columna.

El circuito de líquido utiliza agua almacenada en un depósito, desde el que una bomba centrífuga la impulsa hacia la parte superior de la columna. El caudal de agua se mide mediante un caudalímetro y puede regularse antes de entrar en el equipo de contacto. Tras atravesar el relleno, el líquido retorna al depósito de almacenamiento. El circuito incorpora además una toma de muestras y un sensor para medir la temperatura del agua a la entrada de la columna. En el propio depósito puede realizarse la desorción simple del CO₂ previamente absorbido mediante aireación, permitiendo estudiar también la liberación del componente desde la fase líquida.

El circuito de gas está formado por una corriente de aire suministrada por una soplante y una corriente de CO₂ o amoniaco procedente de una botella externa. Ambas corrientes se mezclan antes de entrar en la columna y sus caudales se miden independientemente mediante caudalímetros y se ajustan con sus correspondientes válvulas de control. Un sensor de temperatura permite medir la temperatura de la mezcla gaseosa a la entrada de la columna. La variación independiente de los caudales de gas y líquido permite analizar cómo las condiciones de operación afectan al comportamiento hidrodinámico y a la eficacia del proceso de absorción.

A partir de estas variaciones pueden estudiarse las características hidrodinámicas de la columna de relleno, determinar los caudales asociados al arrastre y al anegamiento y analizar las pérdidas de presión a través de la columna. Las medidas obtenidas permiten además comprobar balances de materia y determinar los coeficientes de transferencia de materia, relacionando las condiciones de circulación de ambas fases con el rendimiento del proceso.

Para el análisis del CO₂, el equipo incorpora instrumentación específica que permite determinar su concentración en corrientes procedentes de las zonas superior y central de la columna. Una muestra gaseosa de volumen conocido se extrae mediante una jeringa de vidrio y se introduce en un conjunto de recipientes que contienen una disolución acuosa de KOH, donde se absorbe el CO₂ presente en la muestra. Las válvulas de tres vías permiten dirigir las corrientes durante el procedimiento de análisis y los elementos transparentes facilitan la observación del proceso. Esta configuración permite demostrar experimentalmente métodos de análisis cuantitativo de corrientes gaseosas.

Adicionalmente, y con el fin de ampliar las posibilidades experimentales, pueden incorporarse distintos elementos adicionales recomendados:

  • Medidor Manual de Concentración de CO₂ en Corrientes Gaseosas, "CAG/M": permite medir la concentración de CO₂ en corrientes gaseosas.
  • Equipo de Recirculación de Agua de Enfriamiento, "TERA": permite estudiar la influencia de la temperatura sobre la eficacia de la absorción.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de los caudales de arrastre y anegamiento.
  2. Análisis de las corrientes gaseosas.
  3. Análisis de muestras de agua.
  4. Determinación de los coeficientes de transferencia de materia.
  5. Comprobación de los balances de materia.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de los principios básicos de absorción de un gas en un líquido usando una columna de relleno.
  2. Estudio de las características hidrodinámicas de una columna de relleno.
  3. Demostración de métodos de análisis cuantitativo de gas y líquido.
  4. Estudio de las variables que influyen en la eficacia de la absorción.
  5. Determinación del caudal de agua, CO₂ y aire.
  6. Pérdidas de presión en la columna.
  7. Estudio del proceso de Desorción simple.
  8. Medida de la concentración de CO₂ en corrientes gaseosas mediante un medidor de CO₂ (Requiere el elemento adicional recomendado CAG/M).
  9. Influencia de la temperatura en la eficacia de la absorción. (Requiere el elemento adicional recomendado TERA).
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
