AWTC Equipo de Tratamiento Anaerobio de Aguas Residuales, Controlado desde Computador (PC)

13.3.- TRATAMIENTO DE AGUAS RESIDUALES

Equipo: AWTC. Equipo de Tratamiento Anaerobio de Aguas Residuales, Controlado desde Computador (PC)

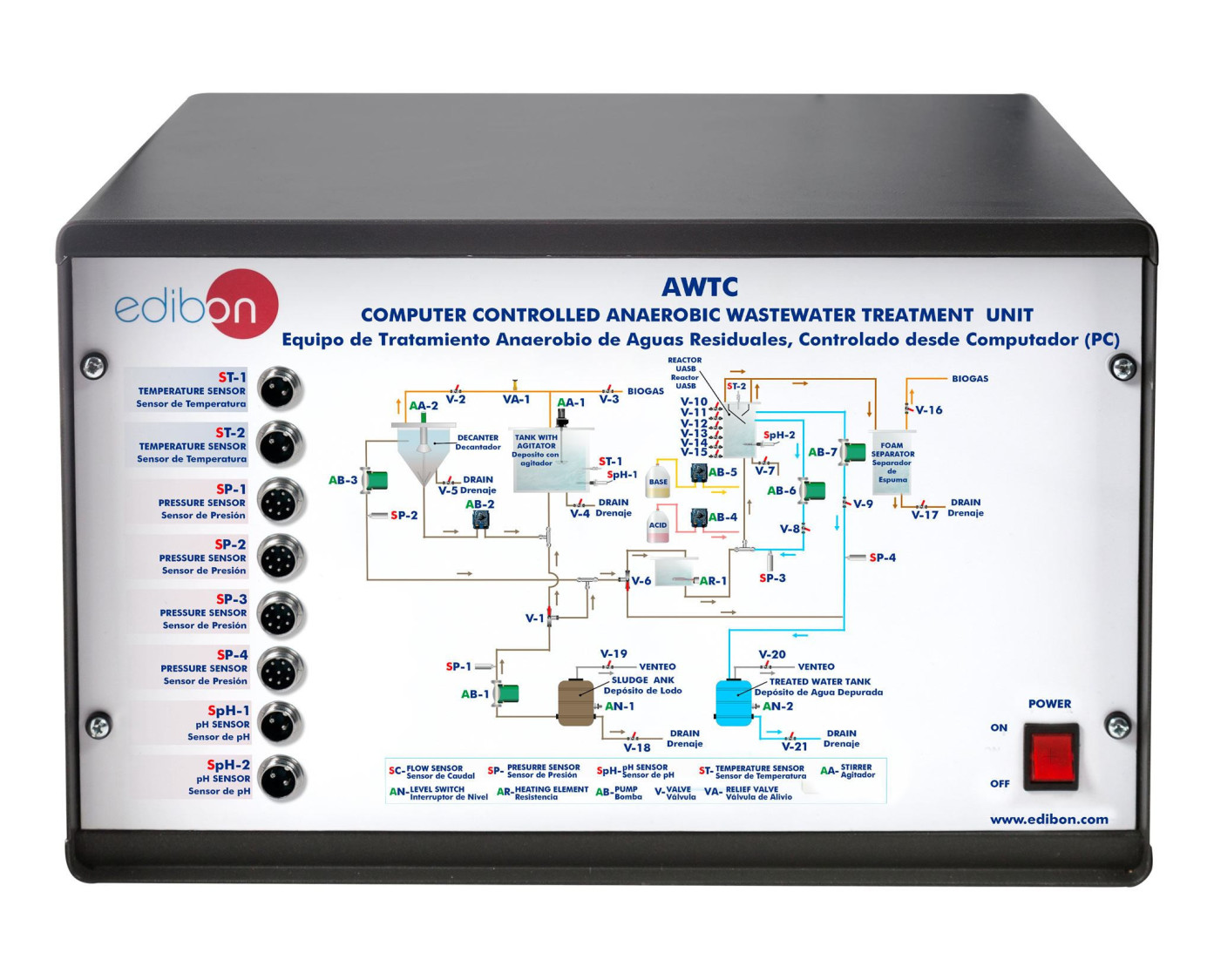

AWTC/CIB. Caja-Interface de Control: La Caja-interface de Control forma parte del sistema SCADA

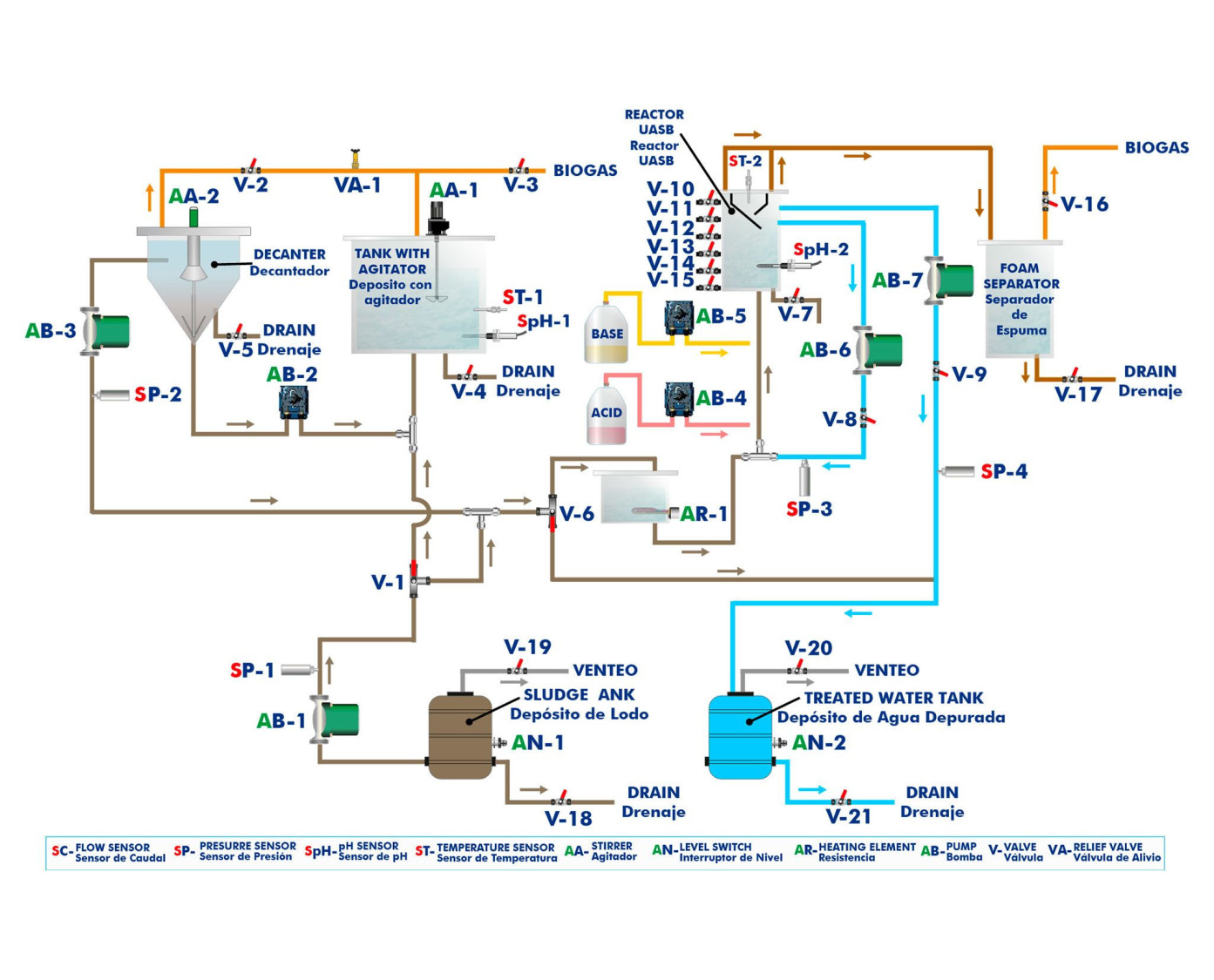

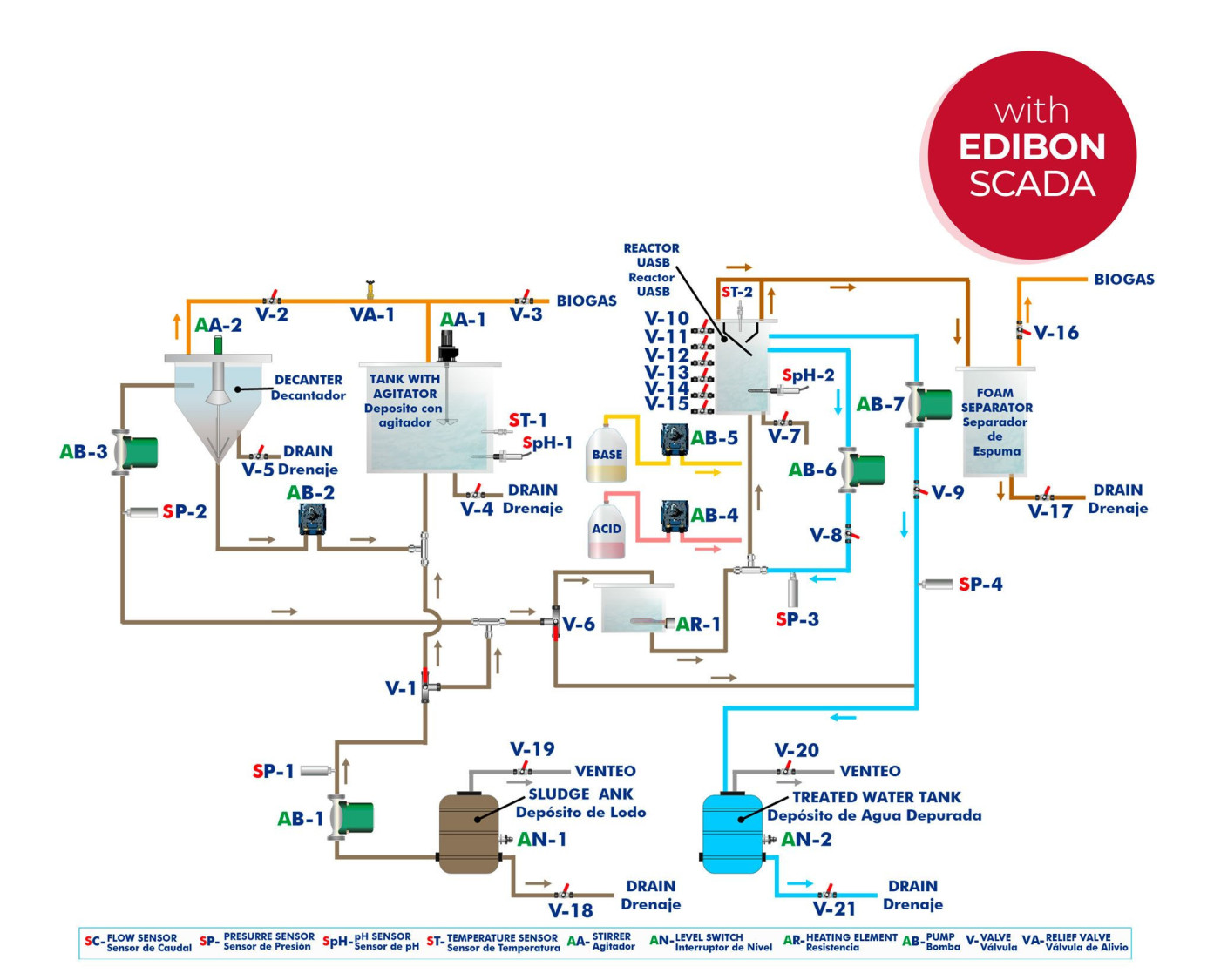

Diagrama de proceso y disposición de elementos del equipo

SISTEMAS INNOVADORES

El Equipo de Tratamiento Anaerobio de Aguas Residuales, Controlado desde Computador (PC), "AWTC", ha sido diseñado por EDIBON para analizar de forma experimental los principales factores que influyen en los procesos de digestión biológica de aguas residuales.

Ver descripción general

Expansiones

FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
ESN

EDIBON SCADA-Net

NOTICIAS RELACIONADAS

La adsorción de CO₂: Una necesidad en la actualidad
La adsorción de CO₂: Una necesidad en la actualidad
En un mundo donde el cambio climático representa una de las mayores amenazas para nuestro futuro, la adsorción de dióxido de carbono (CO2) se ha convertido en una prioridad urgente. La creciente concentración de CO2 en la atmósfera, impulsada principalmente por actividades humanas como la quema...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
Captura Directa de Aire (DAC): Una Solución para el Cambio Climático
La Captura Directa de Aire (DAC) es una tecnología innovadora que elimina CO₂ directamente del aire utilizando reacciones químicas con disolventes líquidos o absorbentes sólidos. Aunque presenta desafíos como altos costes y consumo energético, DAC ofrece una solución potencial para reducir las...
Leer más
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Comprendiendo y mejorando los sistemas de tratamiento de agua potable
Garantizar el acceso a agua potable segura implica procesos complejos y tecnologías avanzadas. Los componentes clave de una planta de tratamiento incluyen estructuras de captación, coagulación, floculación, sedimentación, filtración, desinfección, almacenamiento y distribución. Los sistemas...
Leer más

Descripción General

El Equipo de Tratamiento Anaerobio de Aguas Residuales, Controlado desde Computador (PC), "AWTC", diseñado por EDIBON, permite investigar de manera planificada los procesos de degradación biológica anaerobia. Para garantizar un crecimiento microbiano adecuado, este equipo permite un control preciso de temperatura y pH, mediante camisas térmicas y bombas dosificadoras de reactivos ácido y álcali. Con todo ello, se analiza la influencia de parámetros críticos como temperatura, pH, caudal de gas producido, caudal de alimentación y tiempo de retención. No obstante, se excluyen medidas analíticas para determinar demanda química de oxígeno (DQO), nitrógeno y fósforo.

Este equipo proporciona dos tecnologías distintas. Por un lado, se encuentra el proceso de lodos activados anaerobio y por otro, el reactor tipo UASB. Estos procesos se pueden emplear por separado o en serie, ofreciéndose en total tres modos de operación. Concretamente, en las dos etapas seguidas, el agua se acidifica primero en un tanque agitado con decantador para recircular biomasa. Posteriormente, el efluente asciende por el reactor UASB hacia un sistema superior que separa el agua limpia del biogás. Este último, se purifica en un separador de espumas.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la digestión anaerobia en aguas residuales con un reactor UASB.
  2. Estudio de la influencia de la temperatura y el pH en la digestión anaerobia.
  3. Estudio de la influencia de la carga y la velocidad en la digestión anaerobia.
  4. Estudio del efecto de la recirculación de biomasa en la digestión anaerobia.
  5. Comparación entre operación en una etapa y dos etapas en la digestión anaerobia.
  6. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de la cinética de producción de biogás.
  2. Evaluación del comportamiento de un reactor UASB en régimen estacionario y transitorio.
  3. Estudio de la influencia del caudal de alimentación sobre la eficiencia del tratamiento.
  4. Estudio de los fenómenos de sedimentación y retención de biomasa en reactores anaerobios.
  5. Caracterización del funcionamiento de un sistema anaerobio mediante parámetros operativos.
  6. Influencia del tiempo de retención hidráulico.
  7. Determinación de condiciones óptimas para maximizar la producción de biogás.
  8. Puesta en marcha y estabilización de un reactor anaerobio.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo AWTC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo AWTC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
