Descripción General

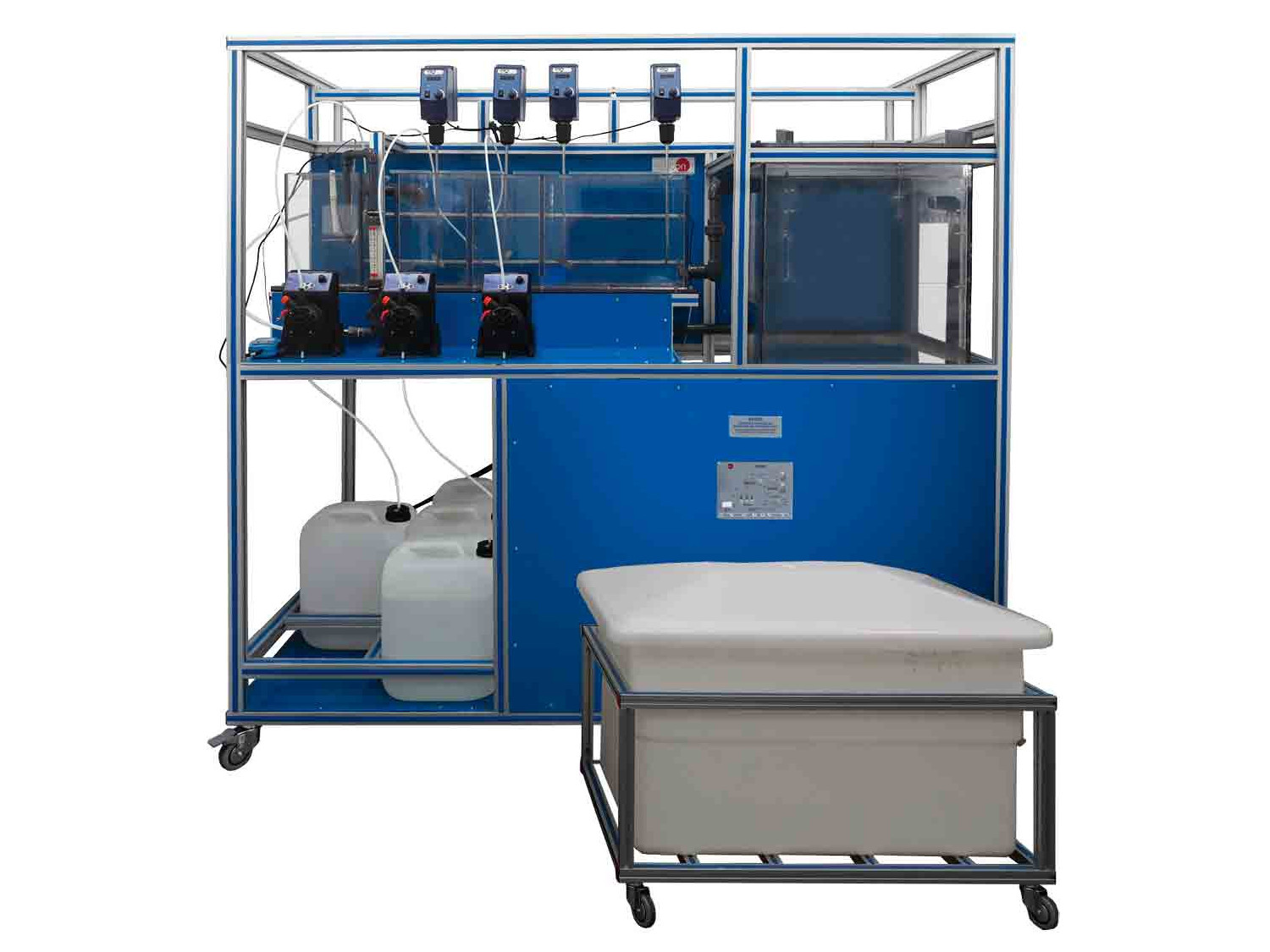

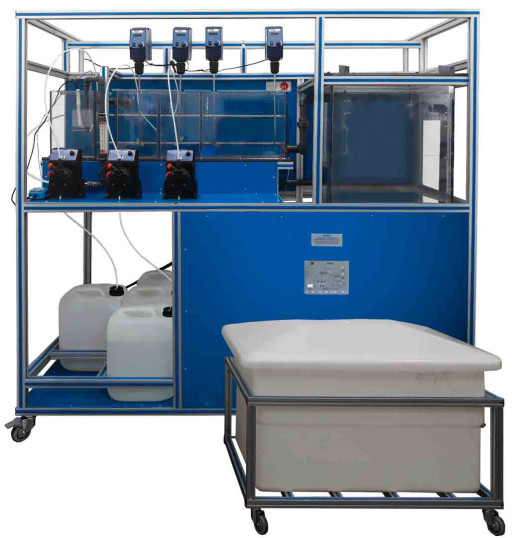

El Equipo de Flotación por Aire Disuelto, Controlado desde Computador (PC), "PFADC", está diseñado para el estudio del proceso de depuración por flotación a través del tratamiento de agua bruta con distintos productos químicos. La flotación se produce cuando se despresuriza un fluido con sólidos suspendidos y aparecen burbujas, que se adhieren a las partículas sólidas y ascienden con ellas separándolas del resto.

El proceso empieza en un depósito en el que se forma el agua bruta. Con la ayuda de una bomba controlada desde computador (PC), asciende al depósito de floculación. Este depósito está dividido en tres secciones. En la primera sección se le añade un coagulante, impulsándose con una bomba dosificadora controlada desde computador (PC), al depósito. El coagulante neutraliza la carga electrostática de las partículas, de manera que éstas tienden a unirse entre sí formando flóculos. En la segunda sección del depósito se le añade mediante el mismo mecanismo un floculante que potencia la formación de flóculos más grandes, por lo que después será más sencillo filtrarlos. También en este tramo se les añade sosa cáustica para aumentar el pH del agua. Con la regulación del caudal de las bombas, a través de computador (PC), se puede variar la cantidad de coagulante y de sosa cáustica y por tanto, se regula el pH. Hay dos sensores de pH en la primera y segunda sección del tanque para observar esta variación. Por último, en el tercer compartimento se tranquiliza el flujo, para evitar turbulencias y favorecer la formación de flóculos.

En cada compartimento se dispone de un agitador de velocidad controlado desde computador (PC), para controlar la mezcla de los aditivos.

A la salida del tanque de floculación el agua pasa al depósito de flotación. Una parte del agua es impulsada por una bomba de circulación a otro depósito en el que se satura con aire bajo presión. Después sale y se despresuriza mediante una válvula y vuelve a entrar al tanque de flotación. Hay sensores de caudal y presión a la entrada y salida del depósito a presión para observar la variación en el proceso. Cuando el flujo entra en el tanque de flotación se forman pequeñas burbujas que se adhieren a las partículas suspendidas, haciéndolas flotar para que su eliminación sea más sencilla. En este caso, se desvían con un rascador.

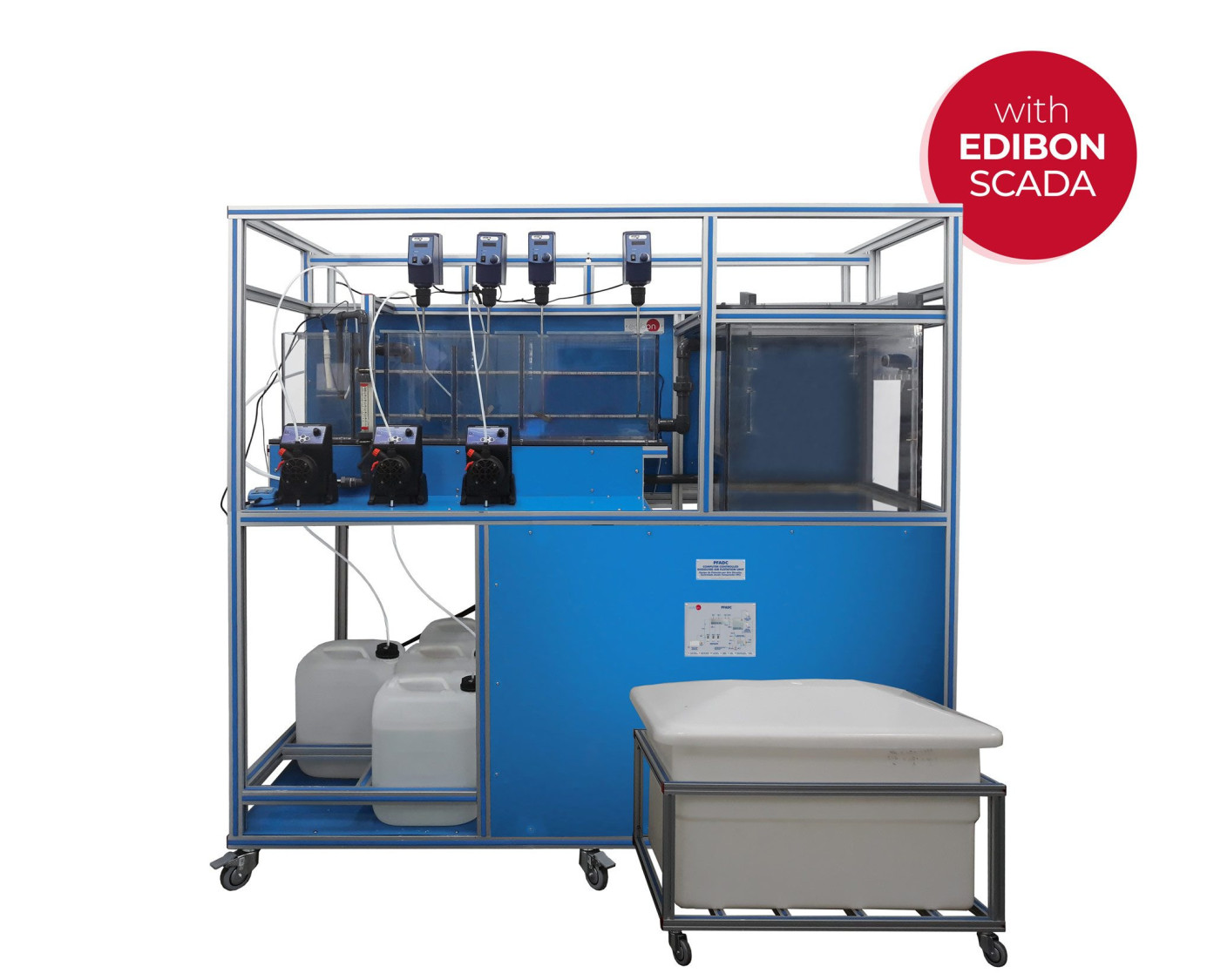

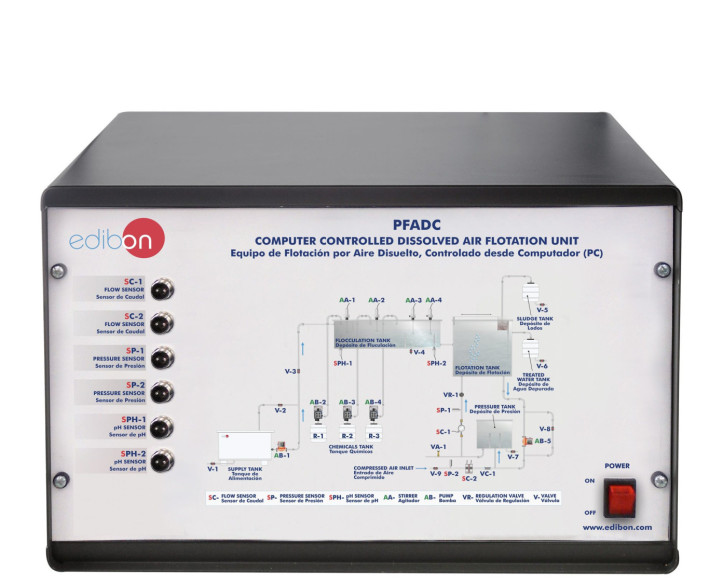

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de los procesos de floculación y flotación.
  2. Manejo del equipo para conseguir un funcionamiento estable.
  3. Influencia de la concentración del coagulante en los resultados.
  4. Influencia de la concentración del floculante en los resultados.
  5. Análisis de la influencia de la agitación en el proceso de floculación.
  6. Cálculo de la carga hidráulica (velocidad ascensional).
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo PFADC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo PFADC.
