PEAIC Equipo de Aireación, Controlado desde Computador (PC)

COMPUTER CONTROLLED AERATION UNIT - PEAIC

SISTEMAS INNOVADORES

El Equipo de Aireación, Controlado desde Computador (PC), ,PEAIC,, permite el estudio de las características de transferencia de oxígeno en sistemas con difusión de aire y los parámetros físicos y químicos que influyen en su capacidad de oxigenación y demuestra el proceso de aireación del agua para, principalmente, eliminar de ésta olores y sabores.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

El Equipo de Aireación, Controlado desde Computador (PC), "PEAIC", permite el estudio de las características de transferencia de oxígeno en sistemas con difusión de aire y los parámetros físicos y químicos que influyen en su capacidad de oxigenación y demuestra el proceso de aireación del agua para, principalmente, eliminar de ésta olores y sabores.

El equipo "PEAIC" además, permite el estudio de los procesos de mezclado y agitación para familiarizar a los alumnos con los diferentes tipos de agitadores.

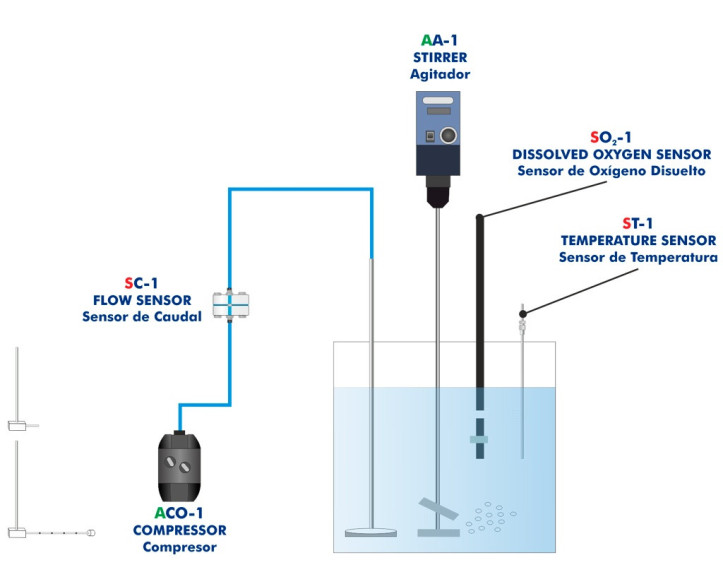

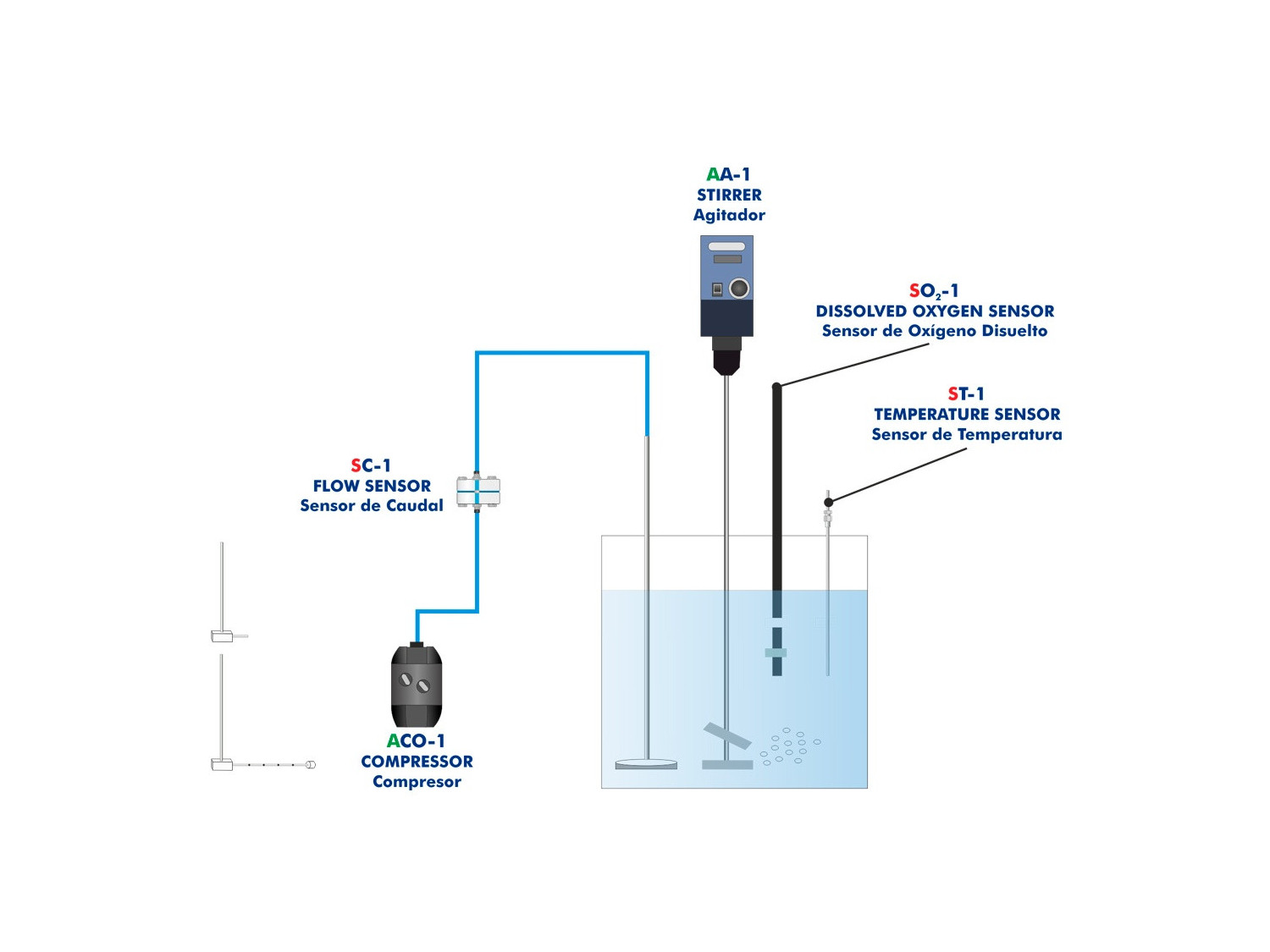

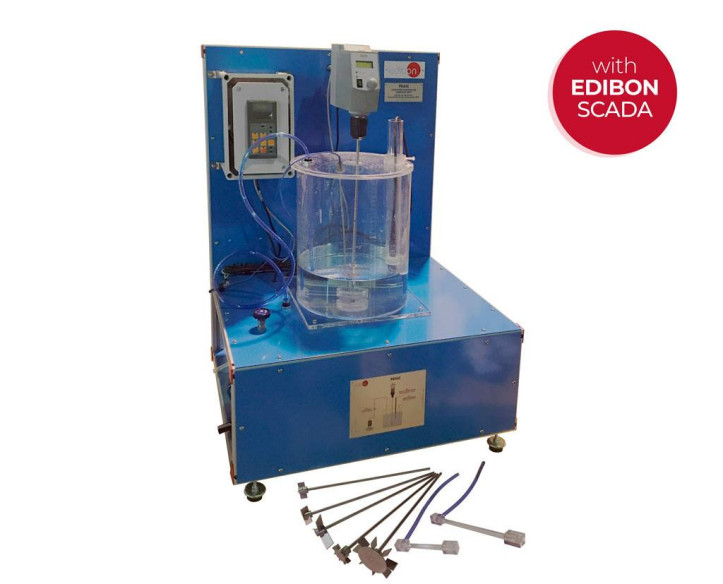

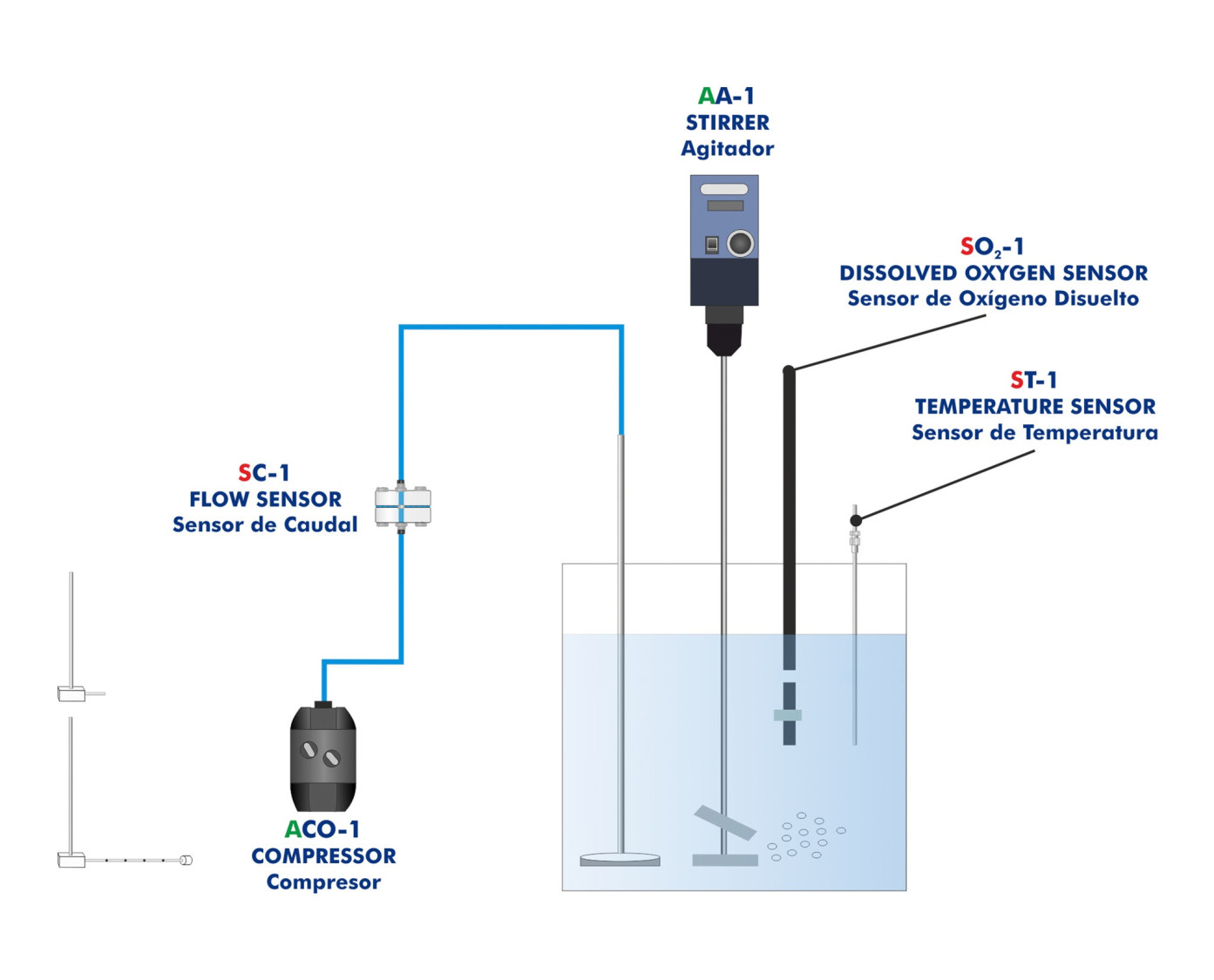

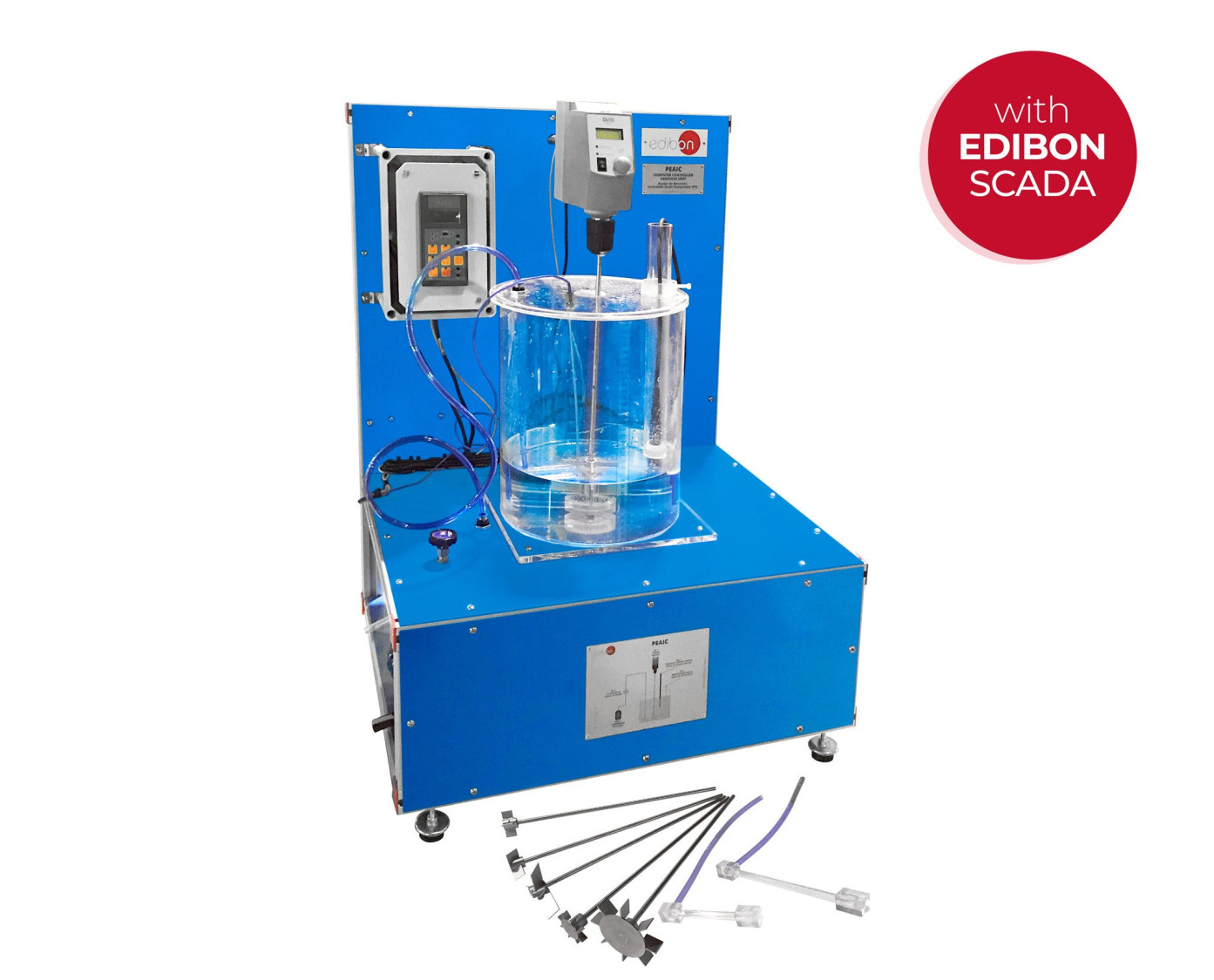

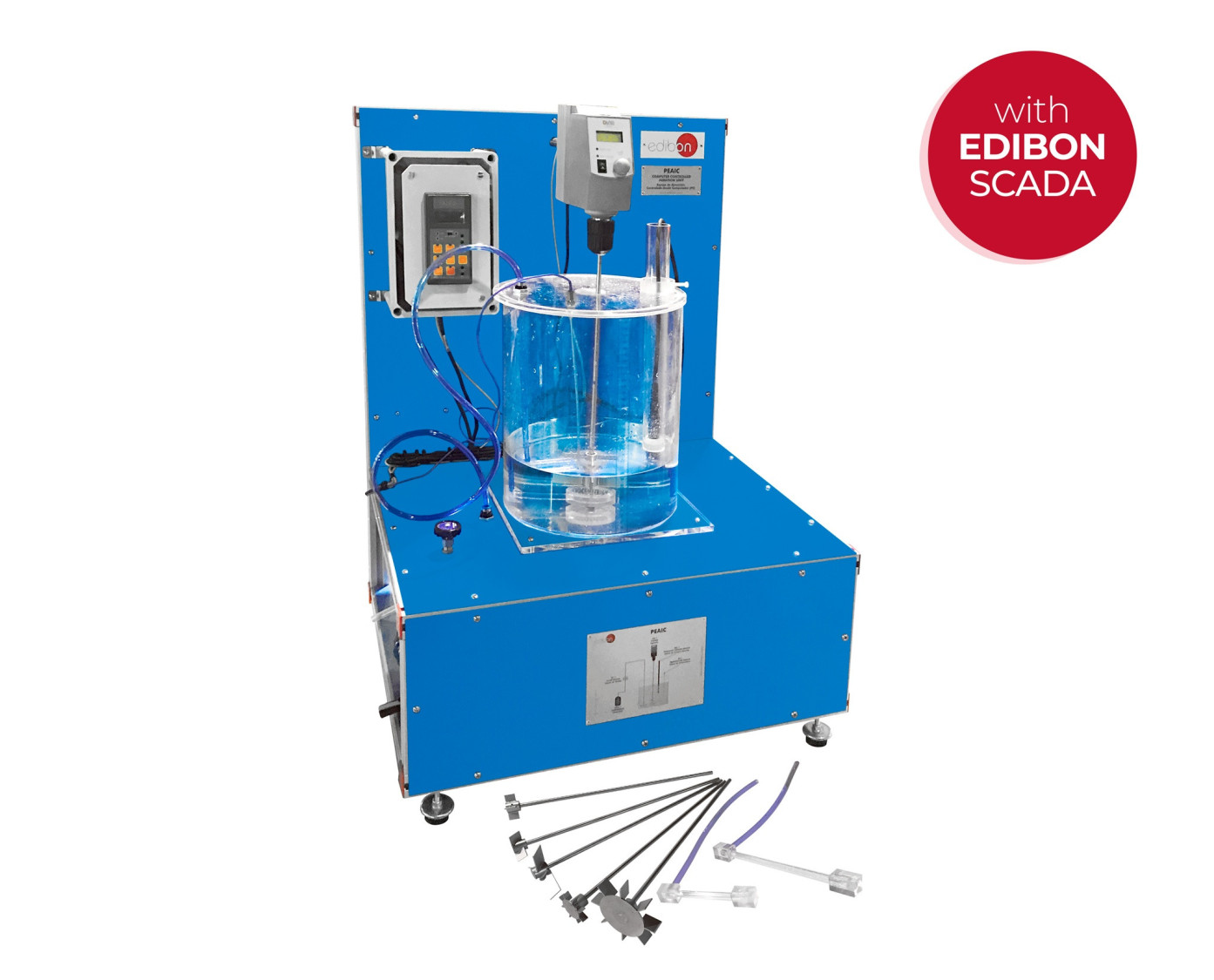

El principal componente de este equipo es el depósito central donde se vierte el líquido sometido a estudio. Una bomba de aire, situada debajo del depósito, inyecta aire dentro del mismo. El tubo de inyección de aire pasa previamente por un dispositivo que mide y controla el aire inyectado, lo que permite controlar el volumen de aire que el depósito puede soportar. Después del controlador de caudal de aire, el aire se conduce a través de un tubo flexible a la entrada superior del depósito. Allí se pueden conectar tres salidas de aire diferentes para dispersar el aire de distintas formas (se suministran tres tipos de difusores).

Por otro lado, hay un agitador con control de velocidad variable, en el centro del depósito. La parte principal del agitador es un motor que lo hace girar dentro del depósito. El equipo dispone de diferentes tipos de agitadores de diferente tamaño.

También hay un sensor de oxígeno para medir el oxígeno disuelto en el agua y un sensor de temperatura.

El depósito se ha realizado con un material transparente que facilita la observación del proceso de mezclado. Se dispone de tapas que evitan las salpicaduras.

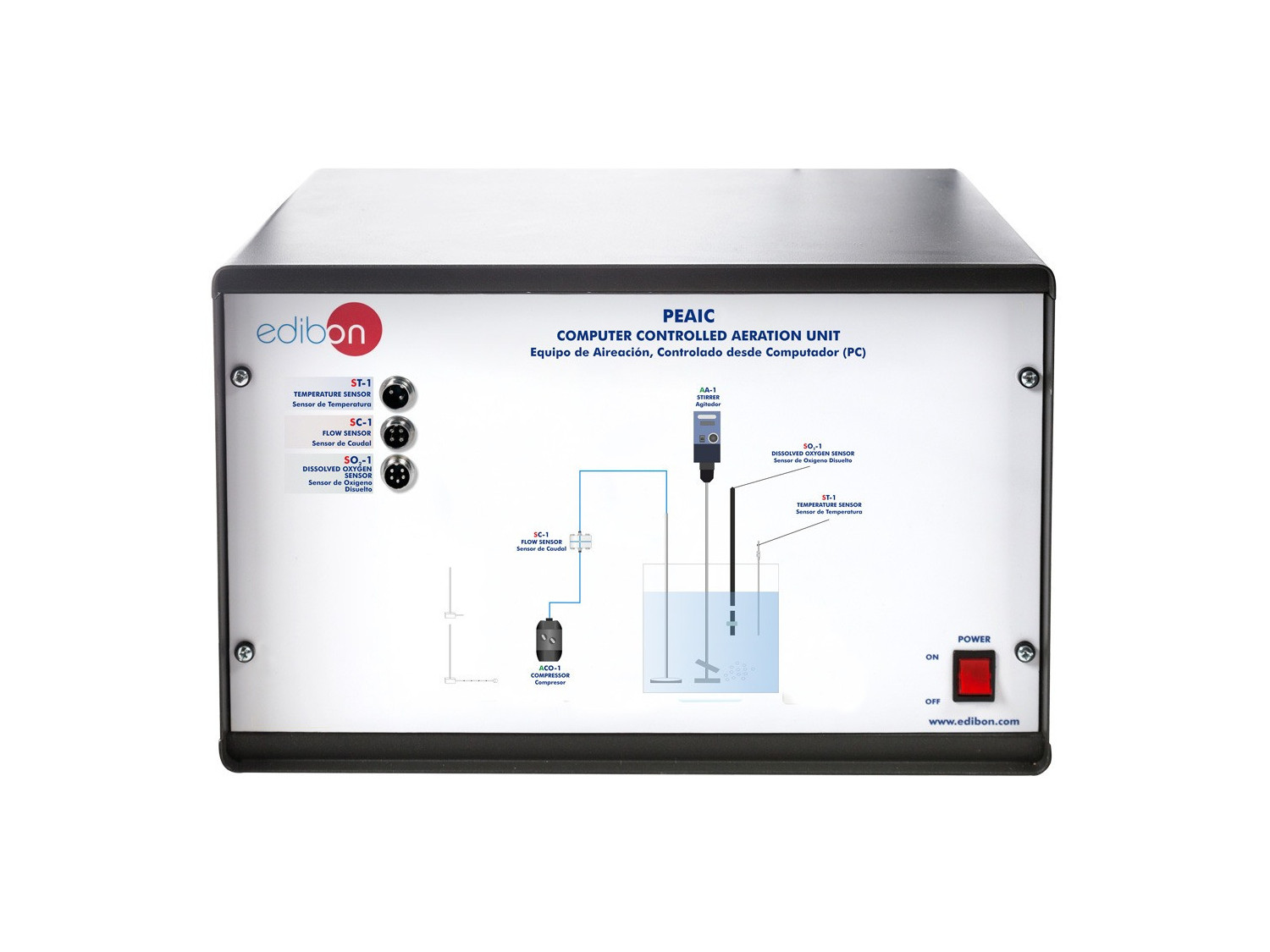

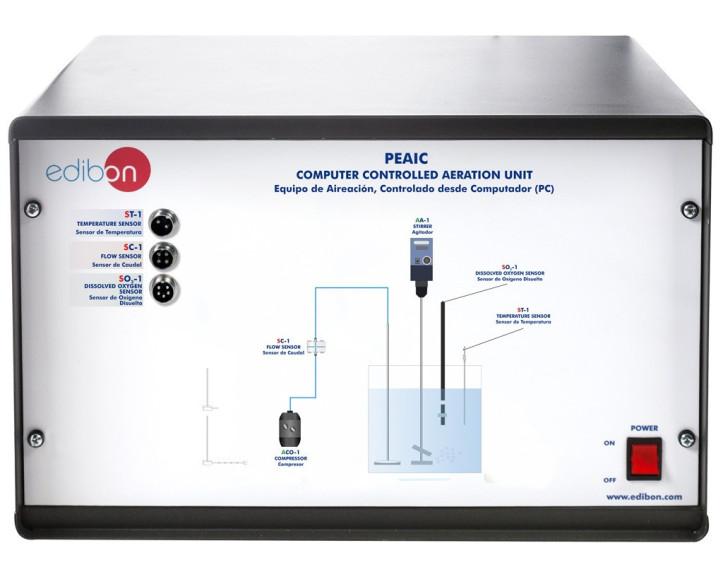

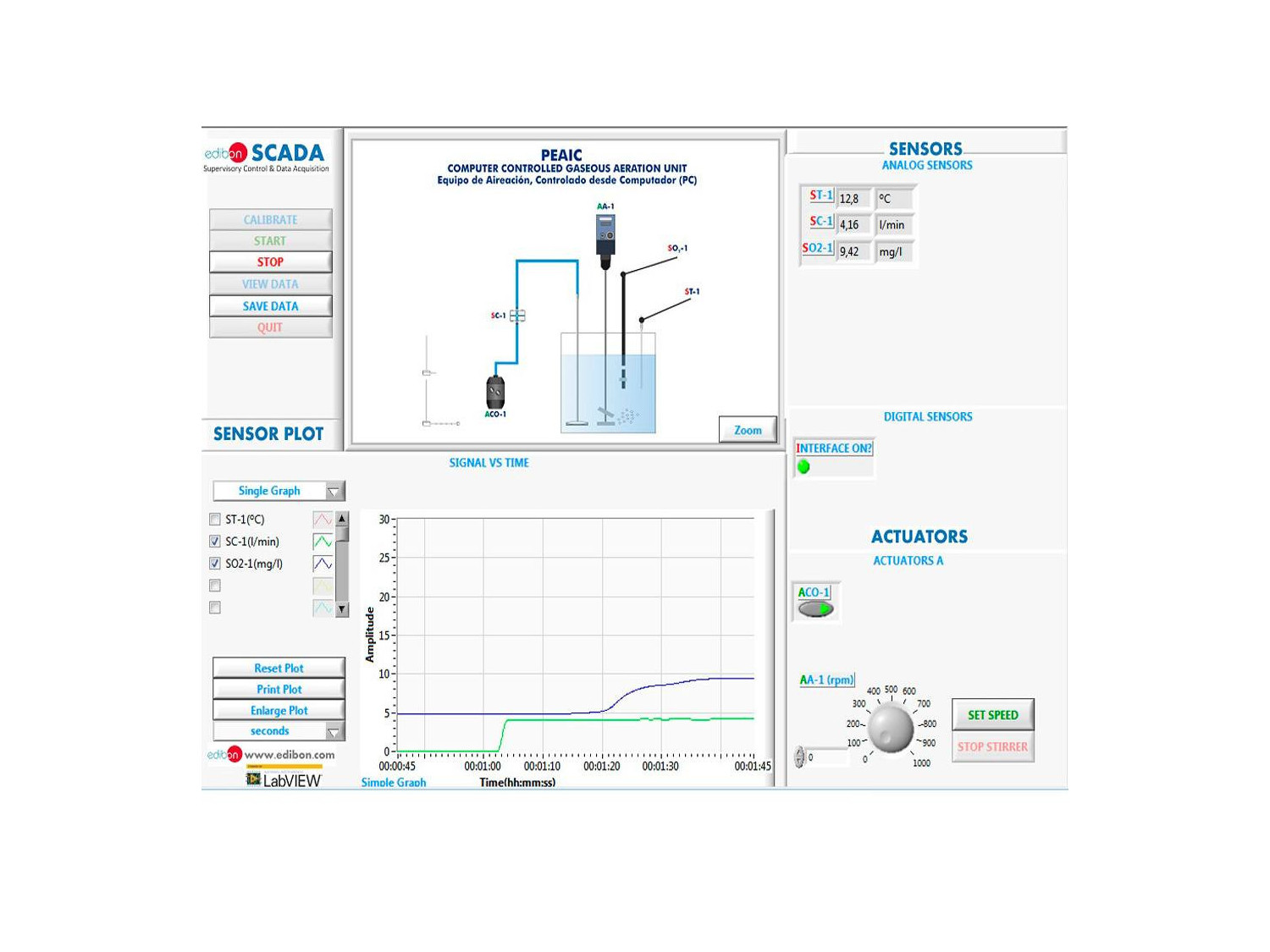

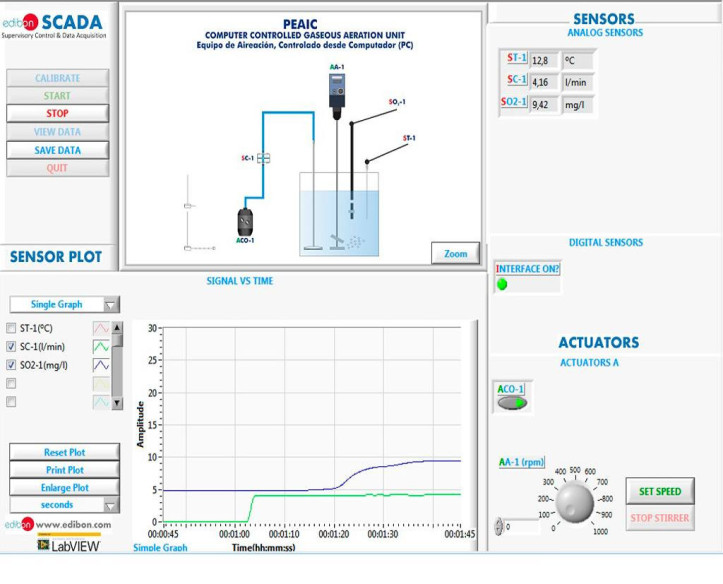

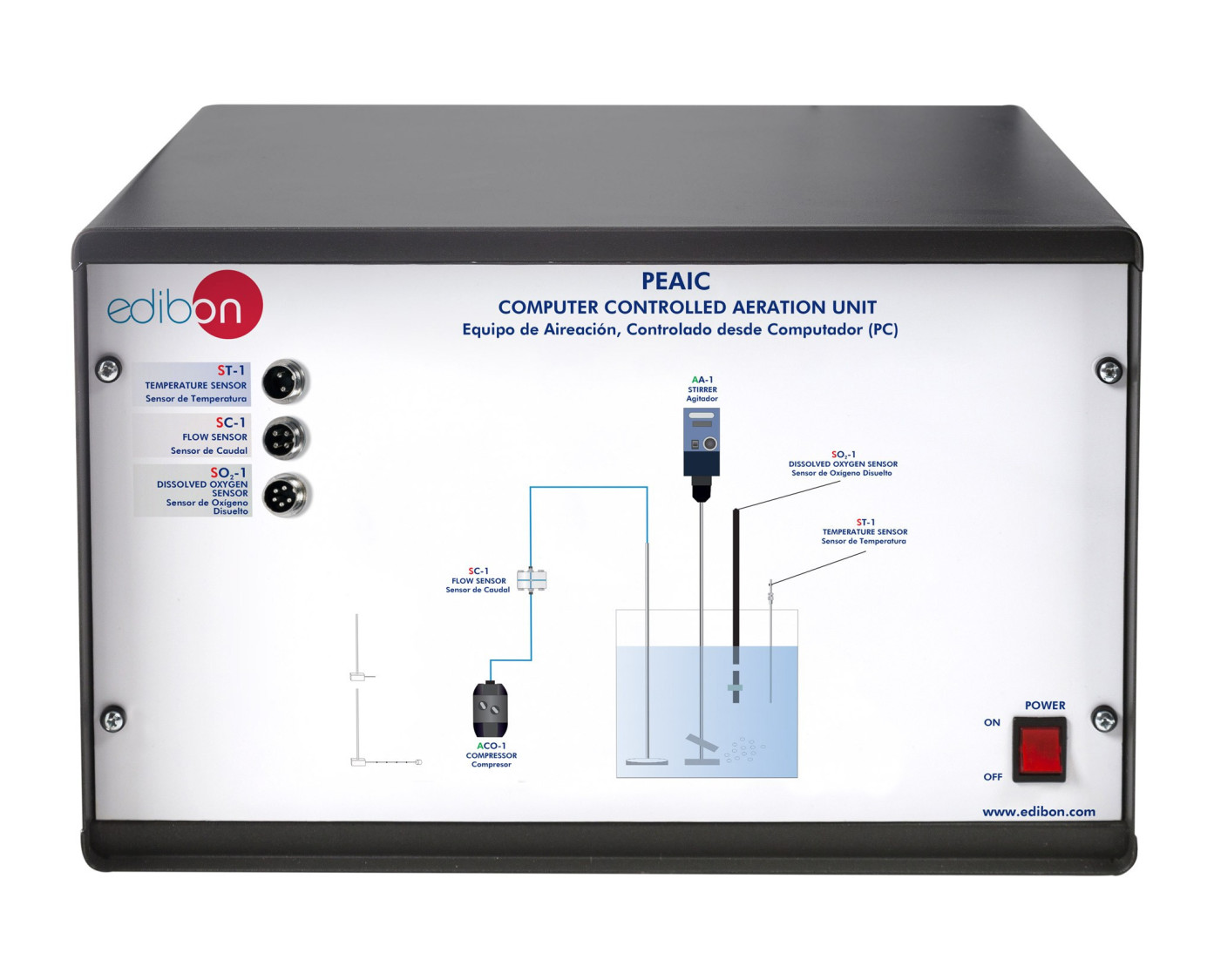

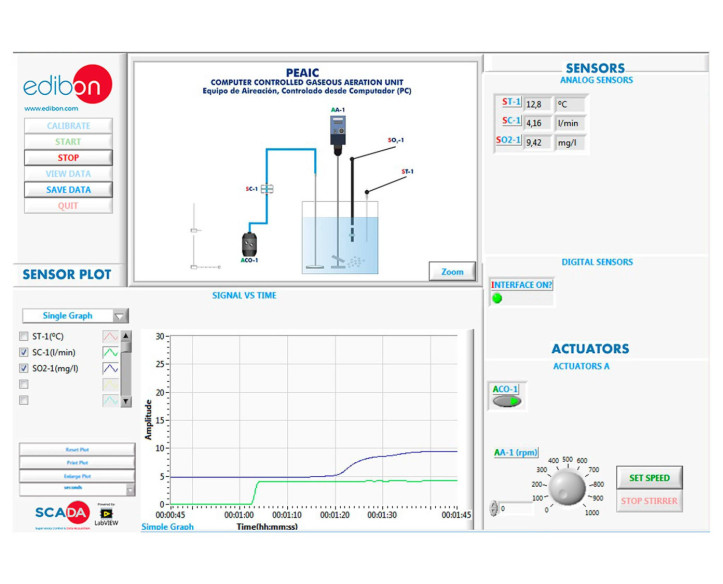

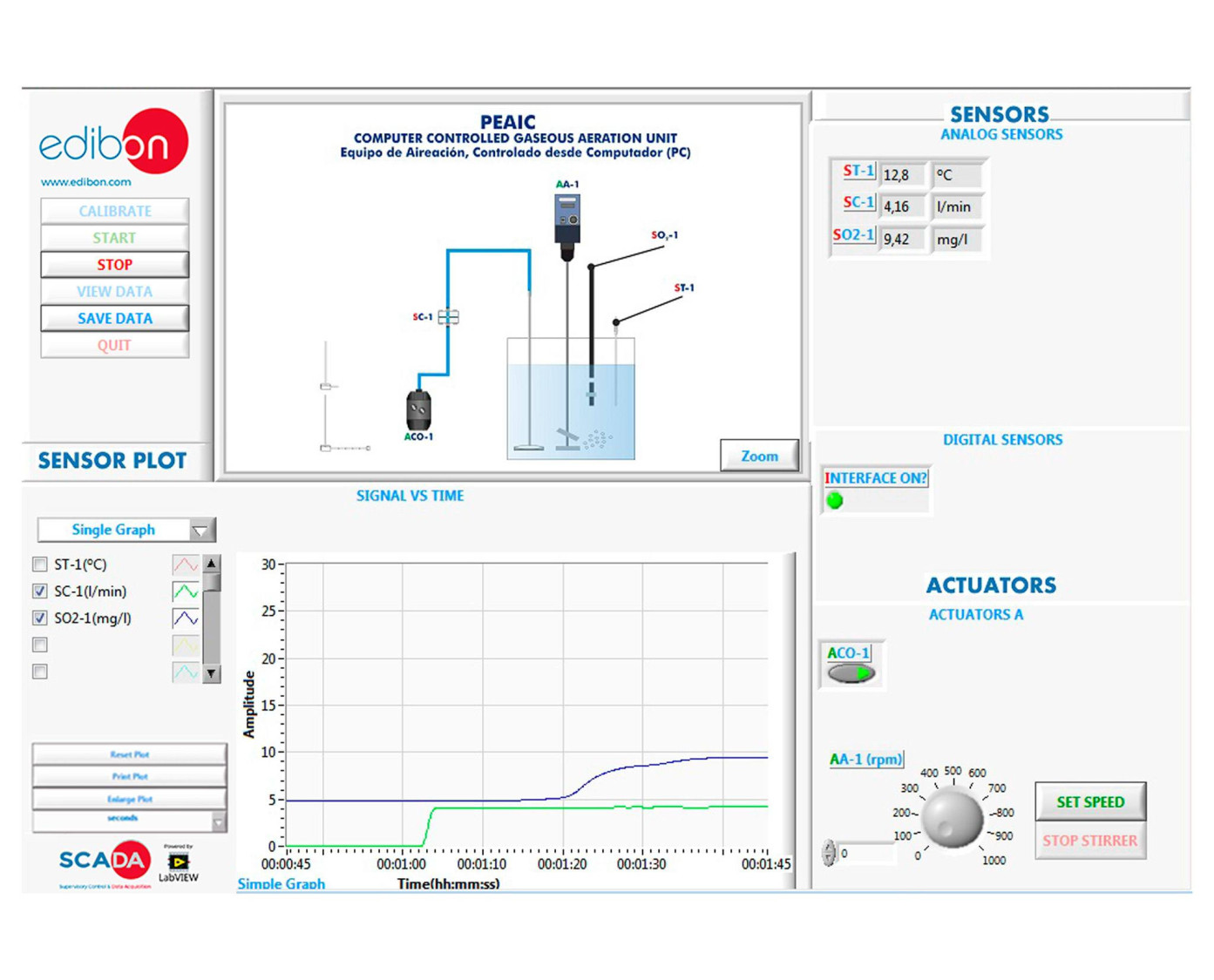

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de las necesidades de aireación.
  2. Influencia del volumen de oxígeno inyectado.
  3. Influencia de la velocidad de giro del agitador.
  4. Aireación con inyección de aire y agitación.
  5. Influencia de la temperatura en el proceso.
  6. Influencia del nivel de líquido en el depósito
  7. Influencia de la composición de agua.
  8. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Medición del coeficiente de absorción KS y la capacidad de oxigenación R.
  2. Efectos de la transferencia de oxígeno bajo condiciones de estado no estacionario.
  3. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  4. Control Abierto, Multicontrol y Control en Tiempo Rea Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  5. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  6. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  7. Este equipo puede usarse para realizar investigación aplicada.
  8. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  9. Control del proceso del equipo PEAIC a través de la interface de control, sin el computador.
  10. Visualización de todos los valores de los sensores usados en el proceso del equipo PEAIC.
  11. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  12. El usuario puede realizar otros ejercicios diseñados por él mismo.
