QRALC Reactor Airlift, Controlado desde Computador (PC)

COMPUTER CONTROLLED AIRLIFT REACTOR - QRALC

Descripción General

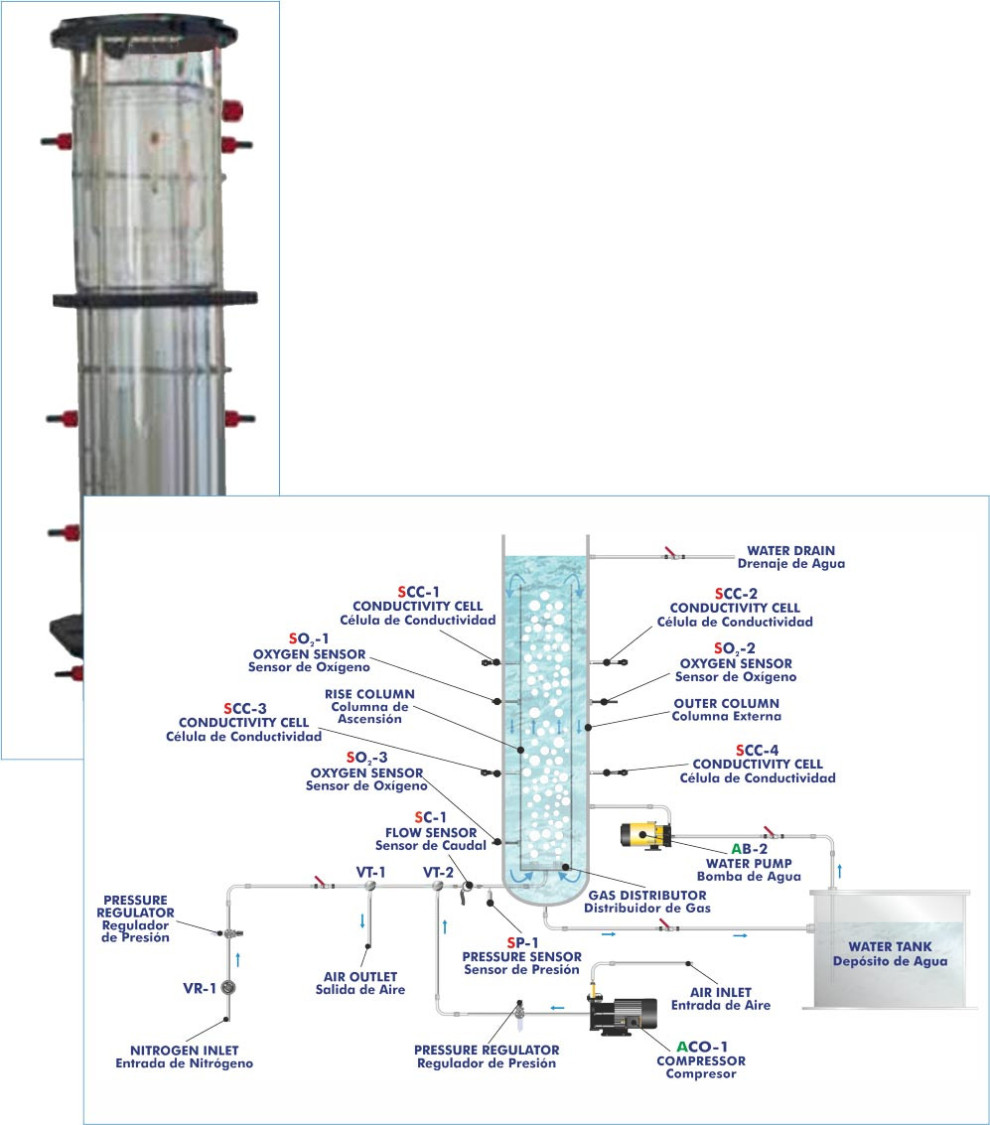

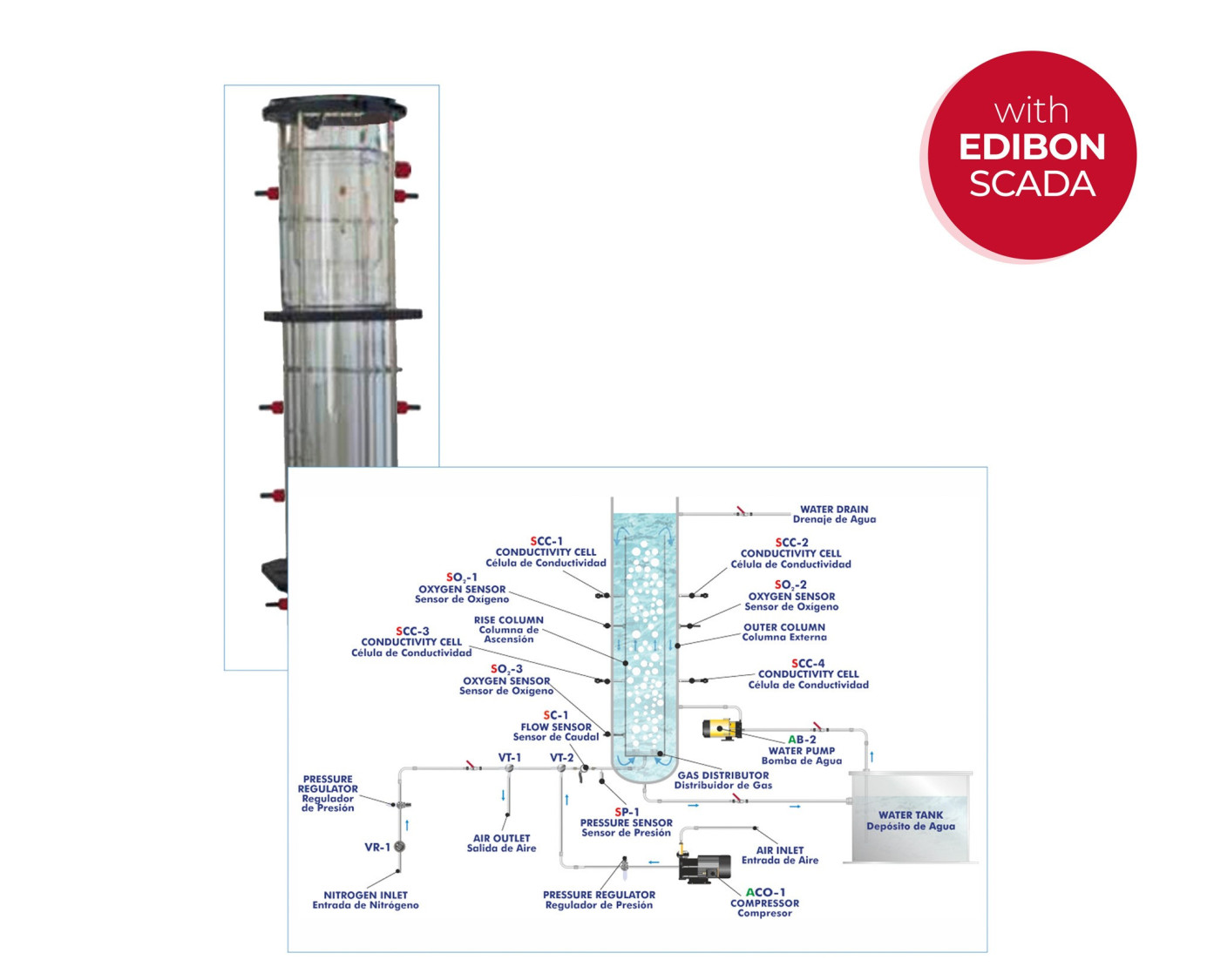

El Reactor Airlift, Controlado desde Computador (PC), "QRALC", es un reactor aeróbico sumergido diseñado para determinar las variables características del reactor Airlift. Está hecho de un material transparente para poder ver la recirculación interna.

El reactor Airlift se compone de una columna externa (la columna del reactor), una columna de ascensión y un separador gas-líquido. La columna de ascensión se coloca concéntricamente dentro de la columna del reactor. El espacio anular entre el elevador y las columnas del reactor forma la sección de la bajante del reactor.

La parte inferior de la columna del reactor se sella con una membrana. Hay un distribuidor de gas que suministra aire o nitrógeno al reactor. El aire comprimido se introduce en el reactor a través de los capilares del distribuidor de gas, colocados en el centro del reactor, para generar burbujas de aire y hacer circular de nuevo el contenido del reactor. La velocidad superficial del gas del reactor se ajusta y controla mediante una válvula y un sensor de caudal.

La velocidad superficial del líquido se mide con varios sensores de conductividad situados a diferentes niveles del reactor.

El aire comprimido entra por la parte inferior del reactor y asciende por la columna de ascensión en forma de pequeñas burbujas de aire. El agua se mueve hacia arriba debido a la densidad inferior de la mezcla de agua/aire. Las burbujas de aire depositan el agua en la parte superior del reactor. Debido a una densidad mayor, el agua con oxígeno disuelto se vuelve a hundir.

Para determinar el coeficiente de transferencia de masa de oxígeno en el agua, se puede introducir nitrógeno por la parte inferior del reactor para eliminar el oxígeno del contenido del reactor.

El equipo incluye un depósito para almacenar agua, una bomba centrífuga para abastecer de agua al reactor, un compresor de aire, dos reguladores de presión, cuatro sensores de conductividad, tres sensores de concentración de oxígeno, un sensor de presión y un sensor de caudal.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de la influencia de la velocidad superficial del gas sobre el tiempo de mezcla y la velocidad superficial del fluido.
  2. Estudio de la influencia de la velocidad superficial del gas sobre el coeficiente de transferencia de masa.
  3. Estudio de la influencia de la velocidad superficial del gas sobre el contenido del gas.
  4. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo QRALC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo QRALC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
