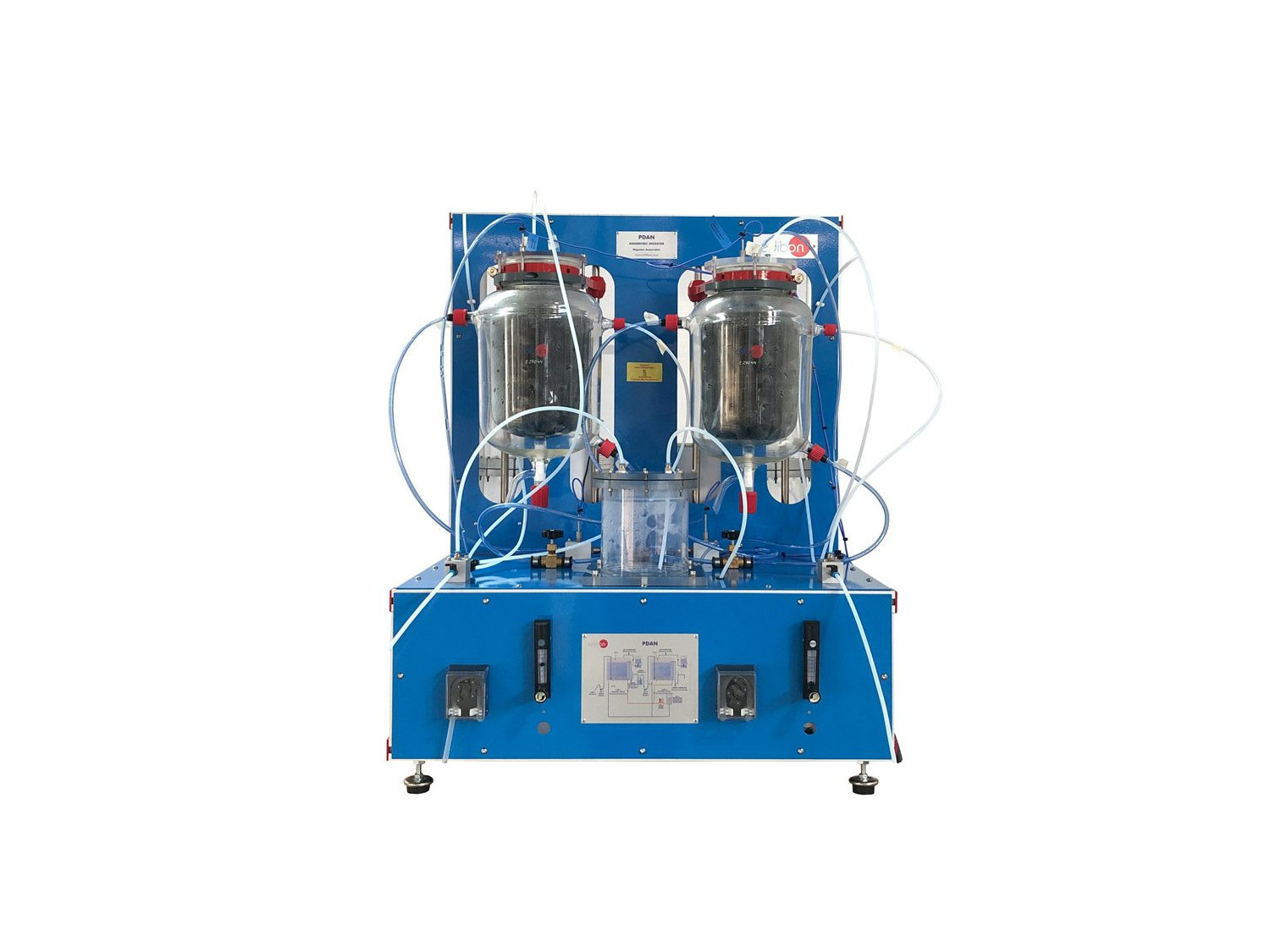

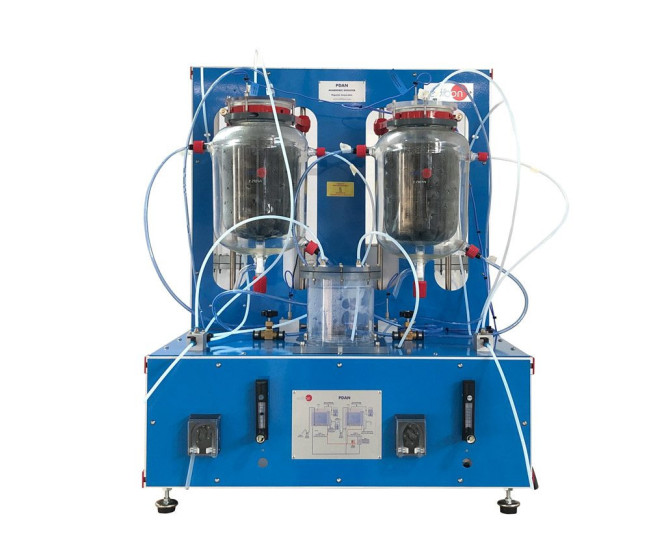

PDAN Digestor Anaerobio

El objetivo del Digestor Anaerobio, "PDAN", es permitir el estudio y la comprensión de las diferentes etapas que se dan durante la digestión anaerobia, así como del proceso de la digestión anaerobia en sí. Se suministra con dos digestores anaerobios empaquetados. De esta forma se permite al usuario trabajar o bien en una sola etapa o en dos etapas, separándose las diferentes fases del proceso de la digestión (en el primer digestor tendrán lugar los procesos de hidrólisis, acidogénesis y acetogénesis y en el segundo digestor la metanogénesis).

Ambos digestores disponen de un circuito de agua de calentamiento con sus respectivas válvulas para poder regular la temperatura adecuada en cada parte del proceso y el trabajo en los diferentes rangos según los microorganismos que se empleen, así se podrá operar en los rangos psicrofílico (temperatura ambiente), mesofílico (temperaturas en torno a los 35 °C) o termofílico (temperaturas en torno a los 55 °C). El sistema de calentamiento de los digestores consiste en hacer circular agua caliente procedente de un baño termostático a través de la camisa del reactor.

El equipo dispone de dos bombas peristálticas que permiten la impulsión del alimento a introducir en los digestores . En el caso de trabajar en una digestión anaerobia en dos etapas, una de las bombas realiza el paso del producto de uno de los digestores al otro, pasando por un depósito amortiguador, el cual permite la descarga del exceso de flujo del primer reactor. Dos caudalímetros permiten la medición de los caudales de trabajo.

Se incluyen también dos depósitos volumétricos para el almacenamiento y medición de volumen de biogás producido: desde la parte superior de los digestores una tubería lleva el biogás producido a estos depósitos, donde se mide el volumen de biogás mediante un desplazamiento de agua. Dichos depósitos tienen dos partes: la parte superior que es donde se recoge el biogas producido y la segunda, más pequeña que la anterior y debajo de ella, sirve para recoger el agua desplazada.
