Descripción General

El Equipo de Procesos de Biopelícula, Controlado desde Computador (PC), "PPBC", permite estudiar de cerca el funcionamiento de un filtro percolador, que elimina los microorganismos y filtra el agua contaminada. El equipo simula el tratamiento que recibe el agua en una planta de depuración de aguas residuales.

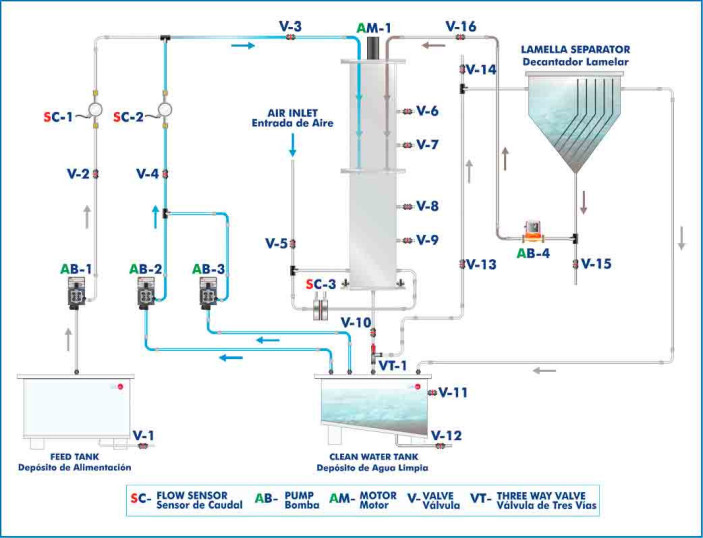

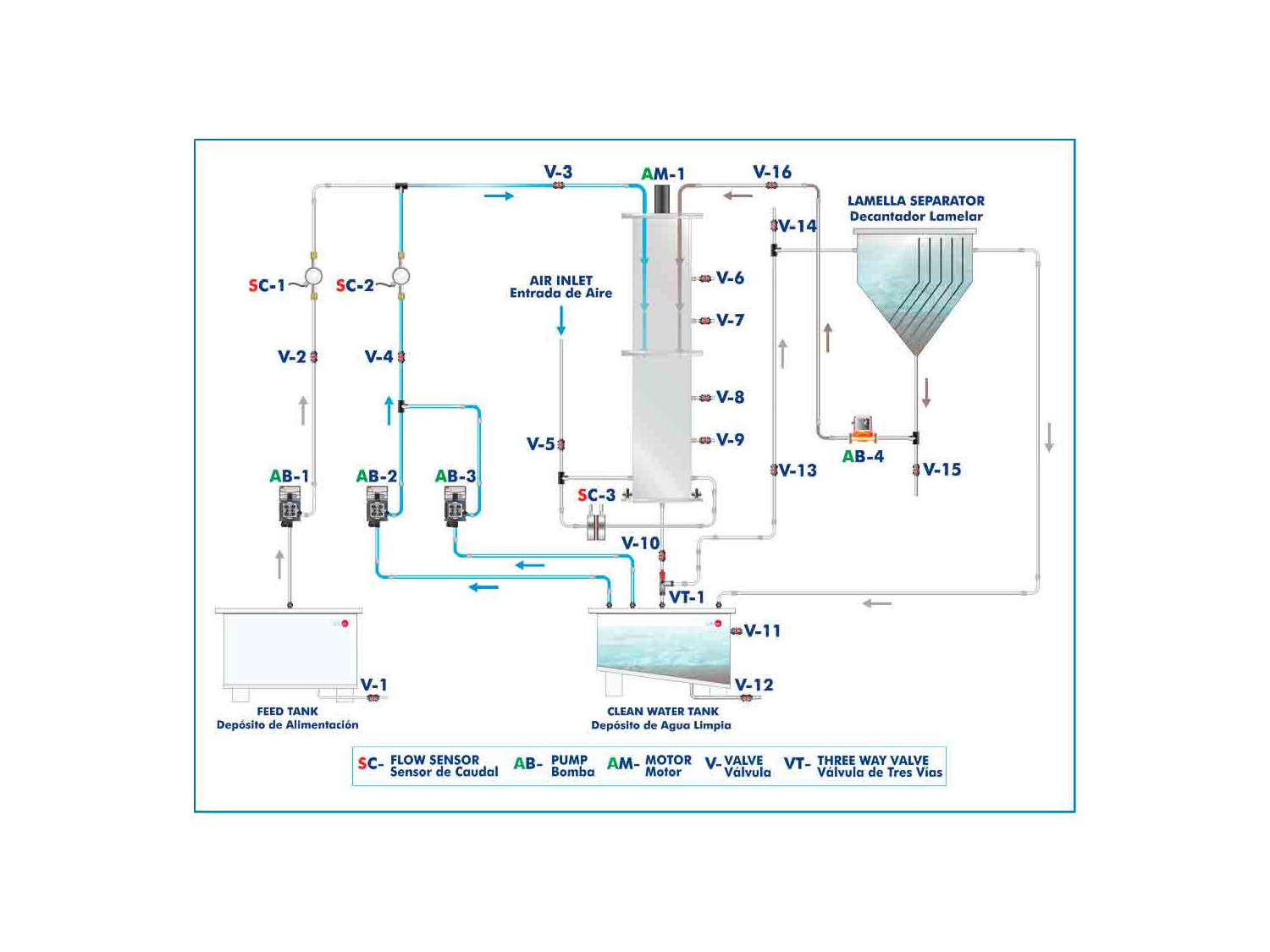

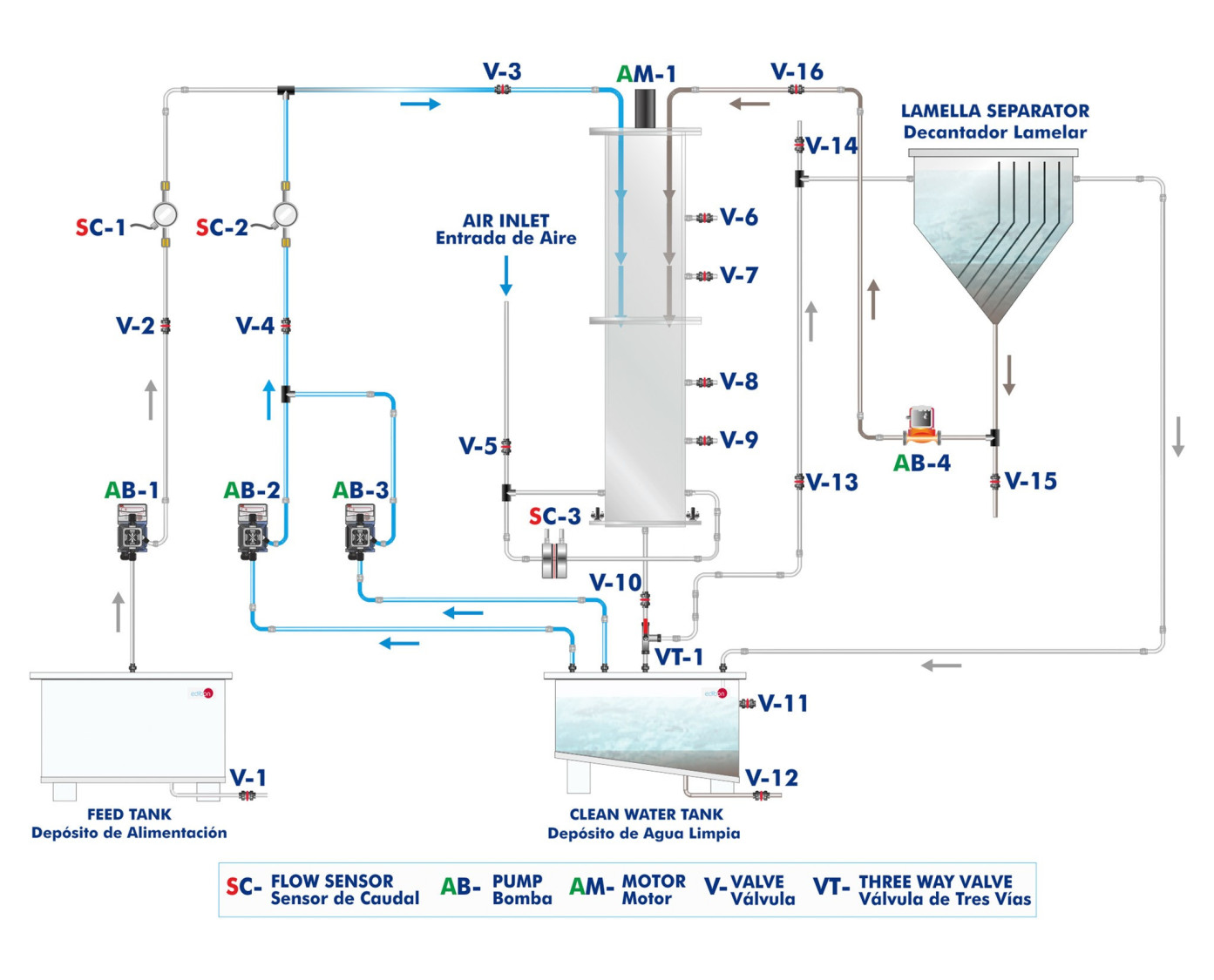

El elemento principal del equipo es el filtro percolador. Antes de iniciar el proceso, el filtro se llena con material de soporte que producirá la biopelícula, aguas residuales y lodos activados. Al iniciarse el proceso, el agua residual es impulsada por una bomba controlada desde computador (PC), y llega a la parte superior del filtro percolador. Allí un distribuidor rotativo lo dispersa y cae goteando al material de soporte. En este material se ha desarrollado una biopelícula, una capa de microorganismos que se nutren de los contaminantes orgánicos del agua.

En el filtro percolador se producen tanto la degradación de componentes biológicos como la nitrificación del agua. Después el agua residual pasa a un depósito colector y parte del agua se recircula con la ayuda de dos bombas controladas desde computador (PC) y vuelve a la entrada del filtro percolador. Los lodos activados que salen del filtro van a parar a un decantador que lo separa del agua. El agua limpia pasa al depósito colector y los lodos activados vuelven, gracias a una bomba controlada desde computador (PC) a la parte superior del filtro.

Durante el proceso es necesaria la aireación en el filtro para evitar la concentración de malos olores. Esta aireación puede producirse mediante un compresor de aire, o por convección natural gracias a los orificios en la parte inferior del filtro.

Hay distintos puntos de medición de caudal en los puntos de interés del recorrido (a la entrada del agua cruda, la recirculación de agua y la entrada de aire comprimido). Además, la velocidad del motor rotatorio y el caudal en los diferentes puntos pueden regularse desde computador y los valores de caudal, velocidad y concentración se registran a lo largo de todo el recorrido.

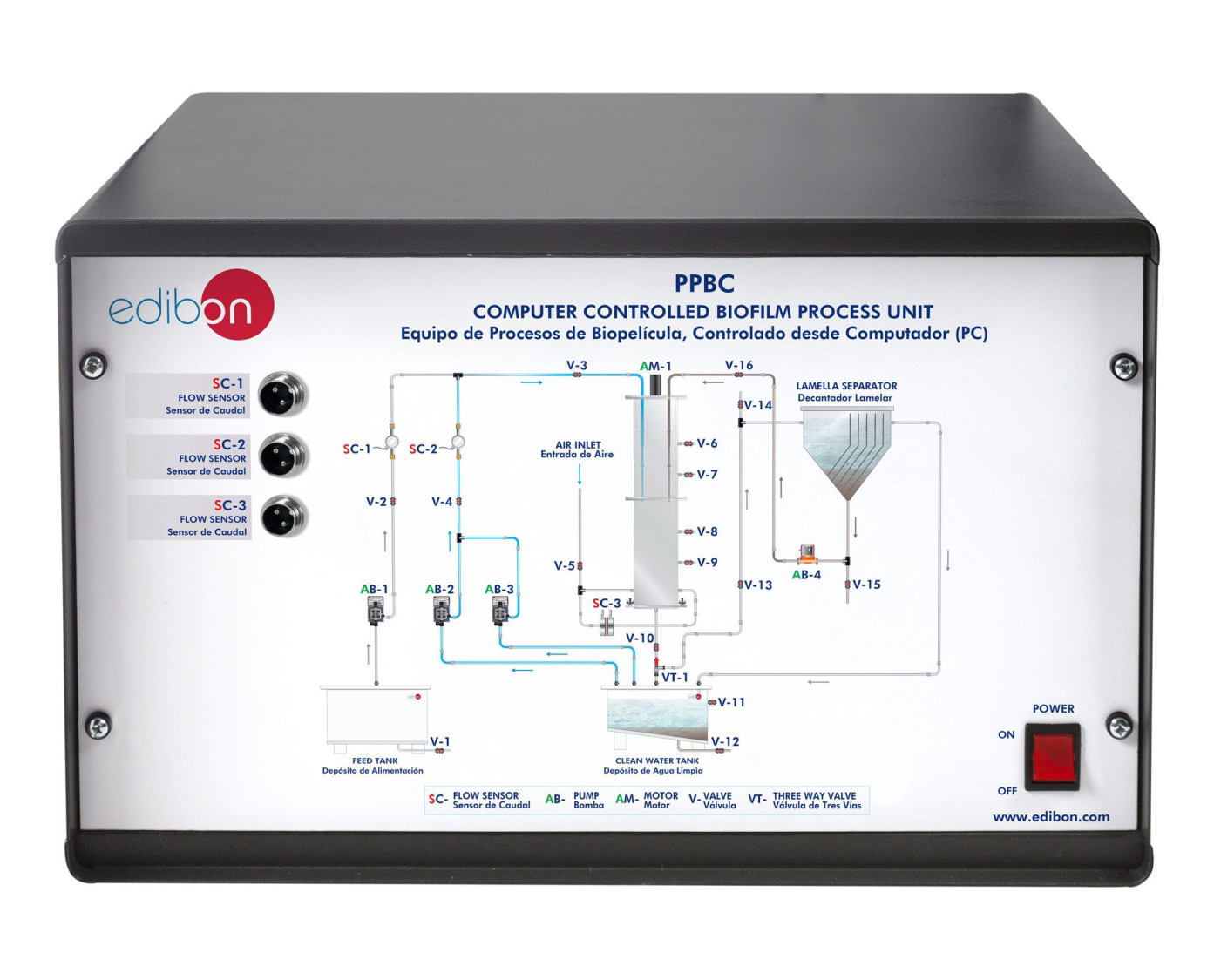

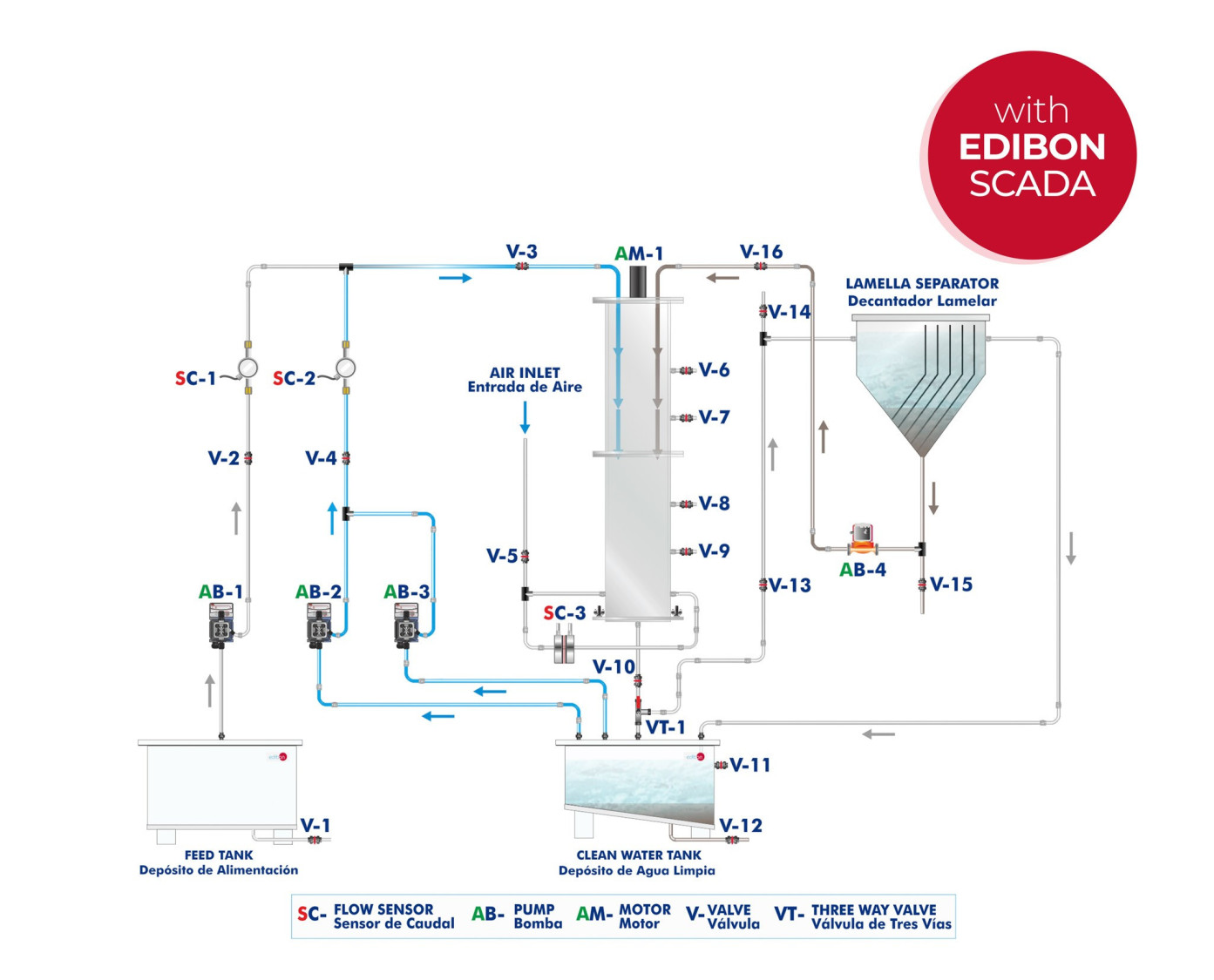

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio y comprensión de las funciones de un filtro percolador.
  2. Manejo del equipo para conseguir un funcionamiento estable.
  3. Estudio del funcionamiento del equipo en función del caudal de recirculación.
  4. Estudio del funcionamiento del equipo en función de la carga másica del filtro.
  5. Estudio del funcionamiento del equipo en función de la carga superficial del filtro.
  6. Registro de los perfiles de concentración.
  7. Influencia del material de soporte en los resultados.
  8. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo PPBC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo PPBC.
