MFV Demostrador de Flecha en Vigas

BEAM DEFLECTION UNIT - MFV

SISTEMAS INNOVADORES

Este equipo ha sido diseñado para que los estudiantes observen y estudien de forma sencilla sobre vigas apoyadas y en voladizo los siguientes fenómenos:

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

Este equipo ha sido diseñado para que los estudiantes observen y estudien de forma sencilla sobre vigas apoyadas y en voladizo los siguientes fenómenos:

  • La relación entre la deflexión producida y las cargas aplicadas.
  • El efecto del cambio de la longitud y de la sección transversal en el comportamiento de la viga. Ej: flexión por unidad de carga.

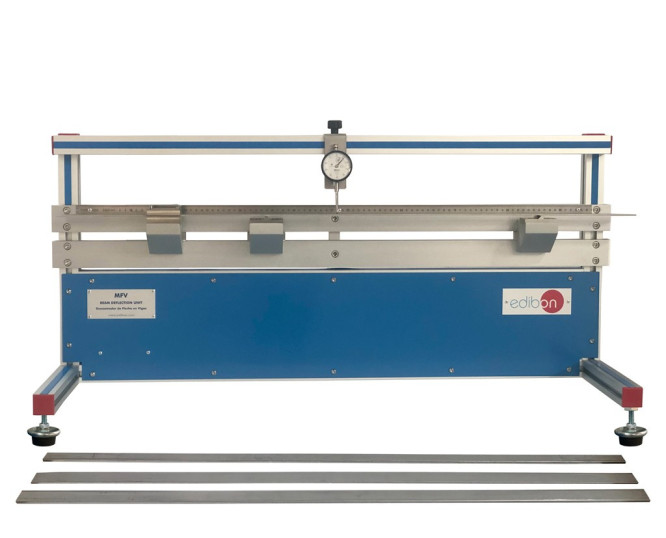

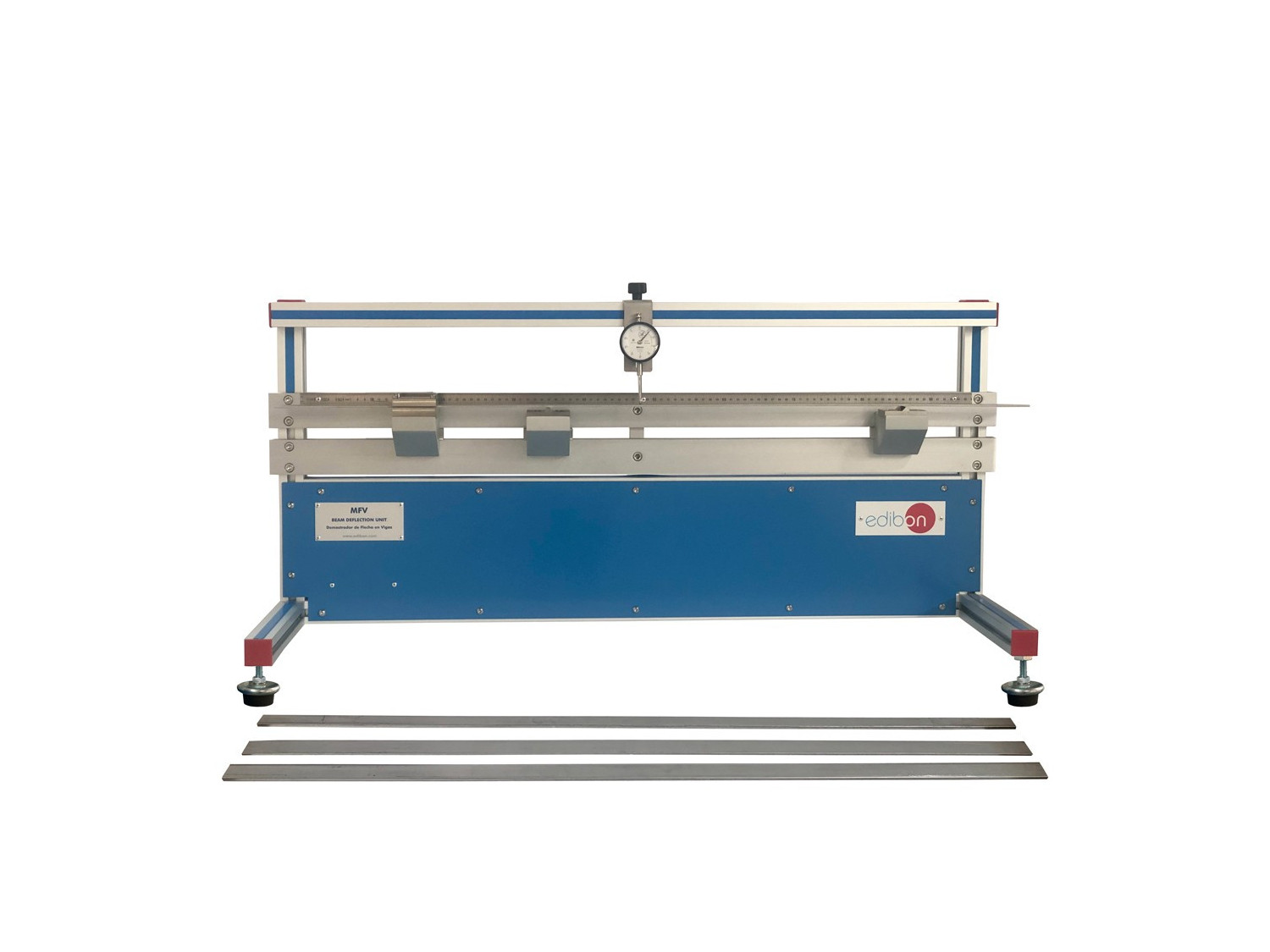

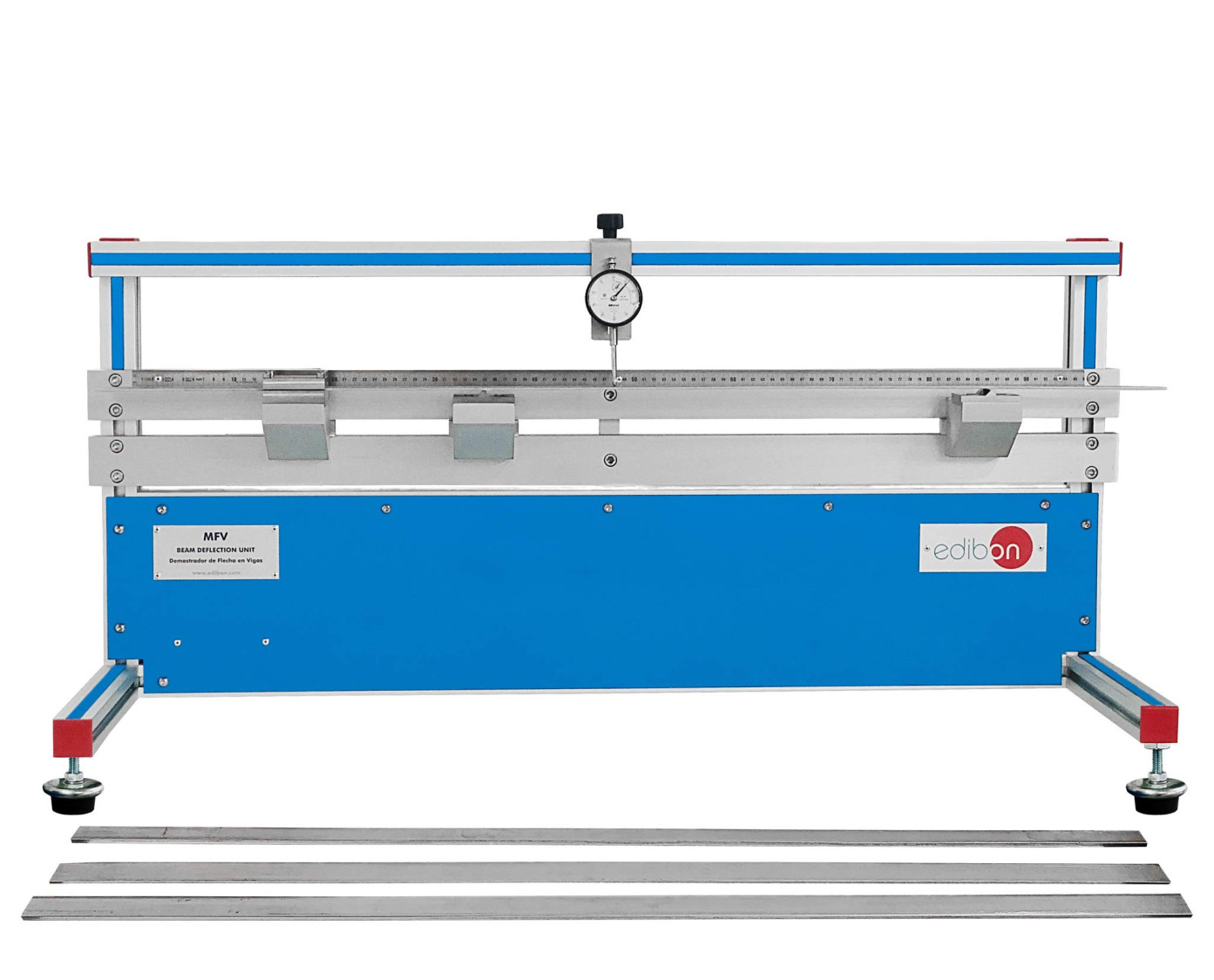

El equipo "MFV" consta de una estructura compuesta de aluminio y acero inoxidable que permite llevar a cabo experimentos con vigas metálicas de hasta 1 m de longitud. Se suministran tres vigas de diferente sección.

La estructura da libertad para empotrar las vigas (un único punto de anclaje, para el estudio de vigas en voladizo), o bien apoyarlas (doble punto de apoyo), pudiendo modificar las posiciones de los puntos de apoyo y anclaje.

Una regla graduada fijada en la estructura nos permite medir fácilmente la deflexión en diferentes puntos de la viga.

Las pesas se colgarán de unos ganchos para aplicar, de este modo, la carga sobre cualquier punto de la viga.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Algunas Posibilidades Prácticas del Equipo:

  1. Estudio de las características de vigas apoyadas y en voladizo.
  2. Determinación de la relación entre las deflexiones y las cargas aplicadas.
  3. Viga apoyada en sus dos extremos con punto de carga central.
  4. Estudio de la variación de la longitud en deformaciones.
  5. Efecto de la longitud en una viga apoyada en sus dos extremos con punto de carga central.
  6. Efecto de la sección en la deformación de vigas.
  7. Efecto de la sección en una viga apoyada en sus dos extremos con punto de carga central.
  8. Viga en voladizo con carga en un extremo.
  9. Efecto de la longitud en una viga en voladizo con carga en un extremo.
  10. Efecto de la sección en una viga en voladizo con carga en un extremo.
  11. Viga soportada por dos puntos de apoyo sometida a un momento de flexión uniforme.
  12. Estudio de la flexión, aplicando la carga en distintos puntos y con extremos fijos o libres.
