Descripción General

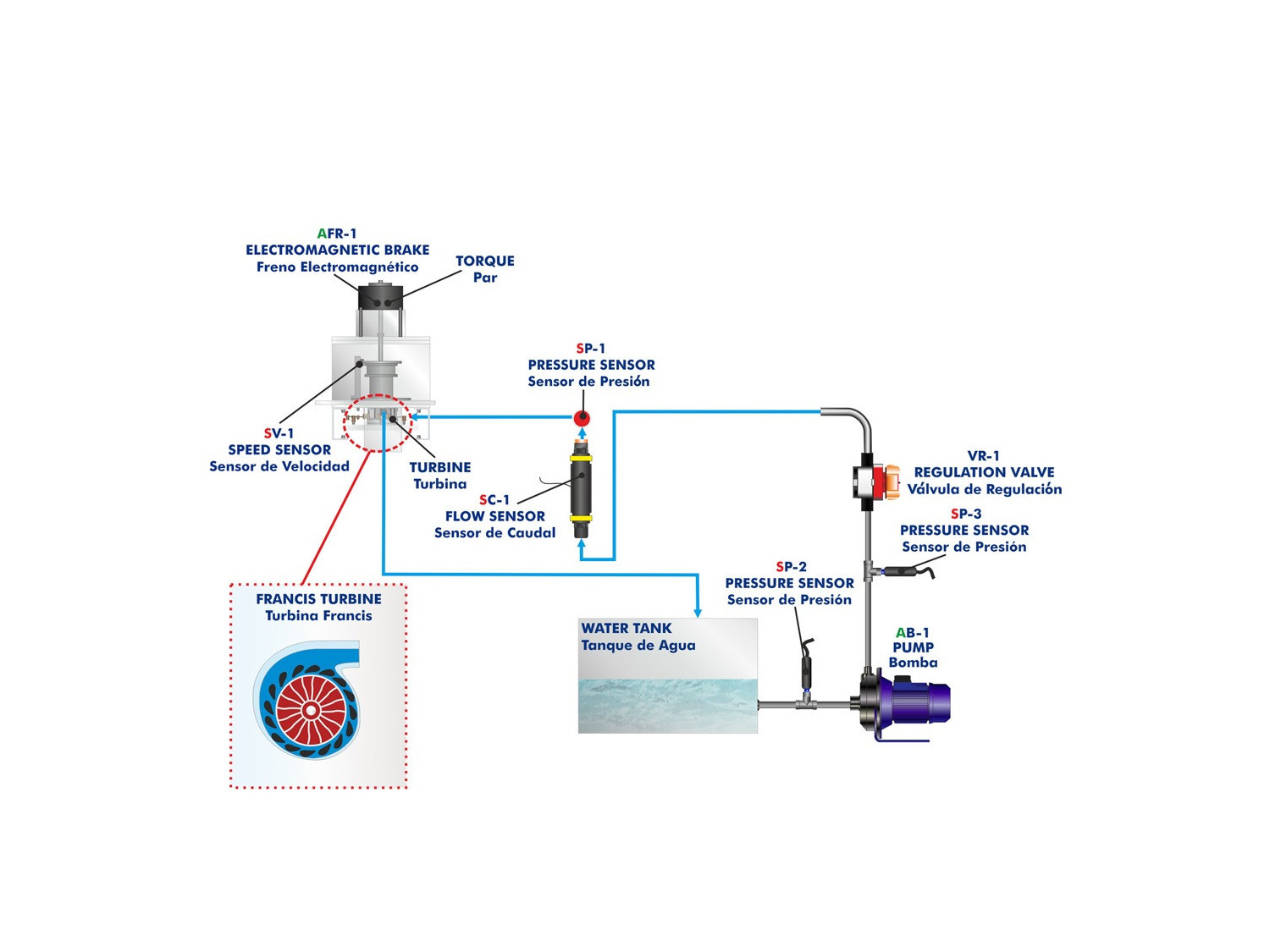

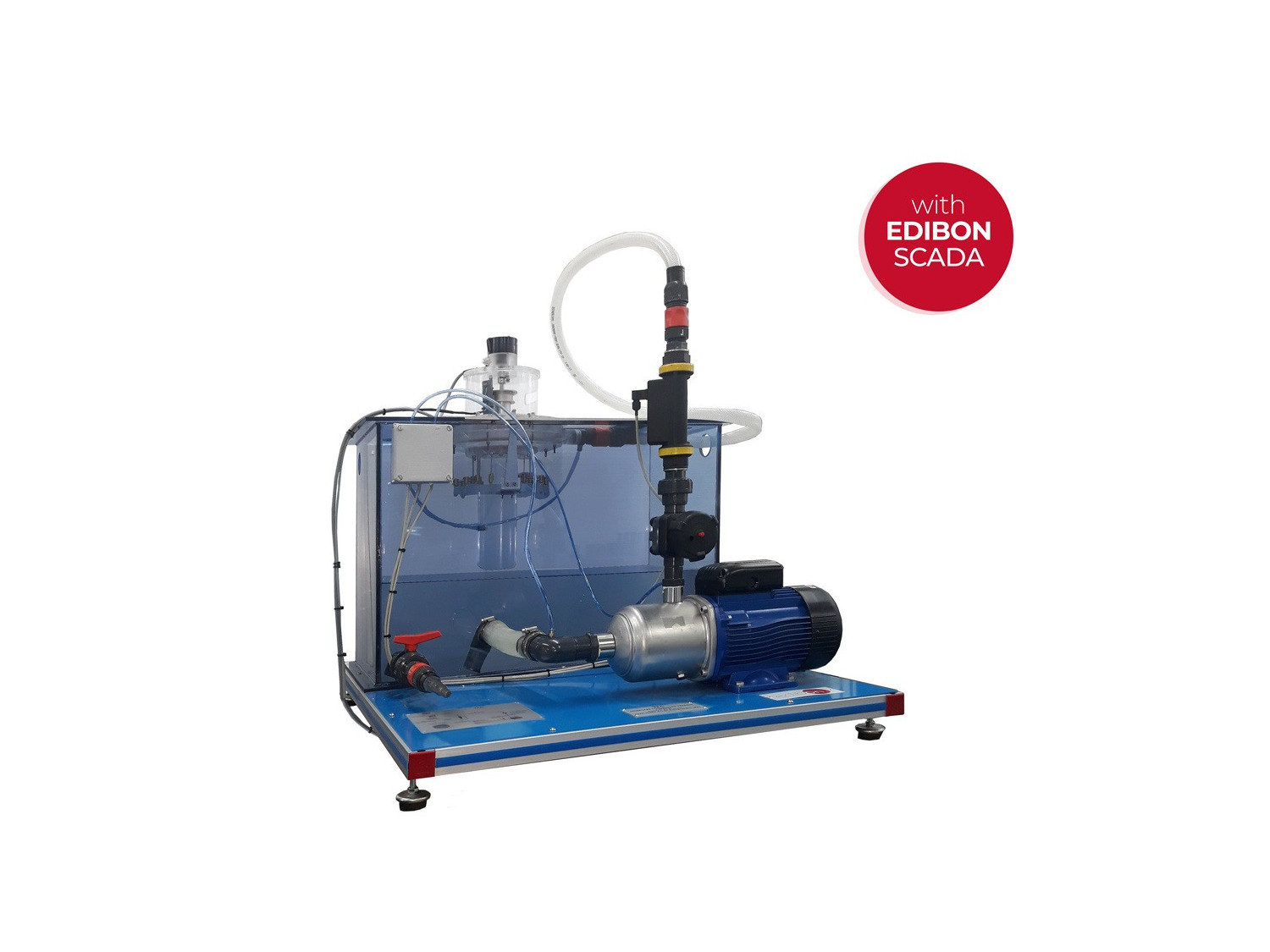

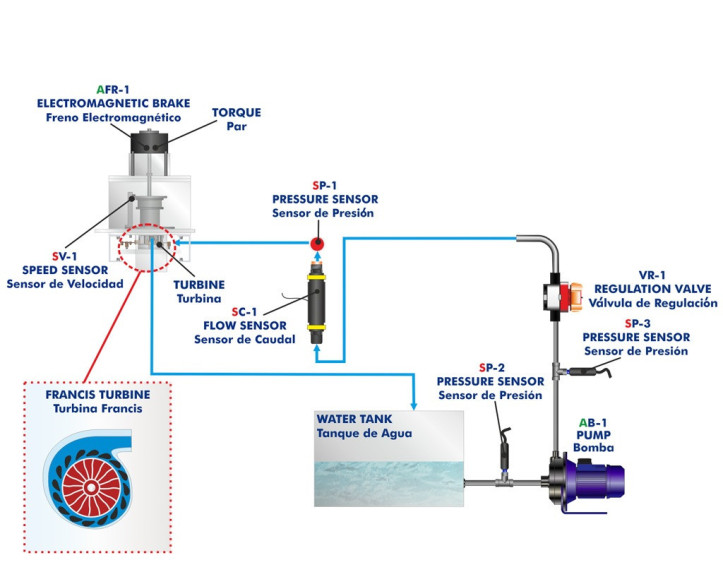

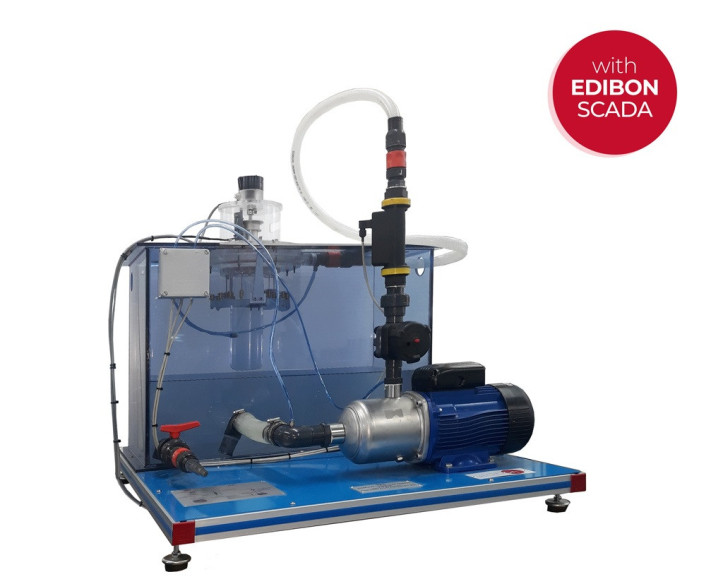

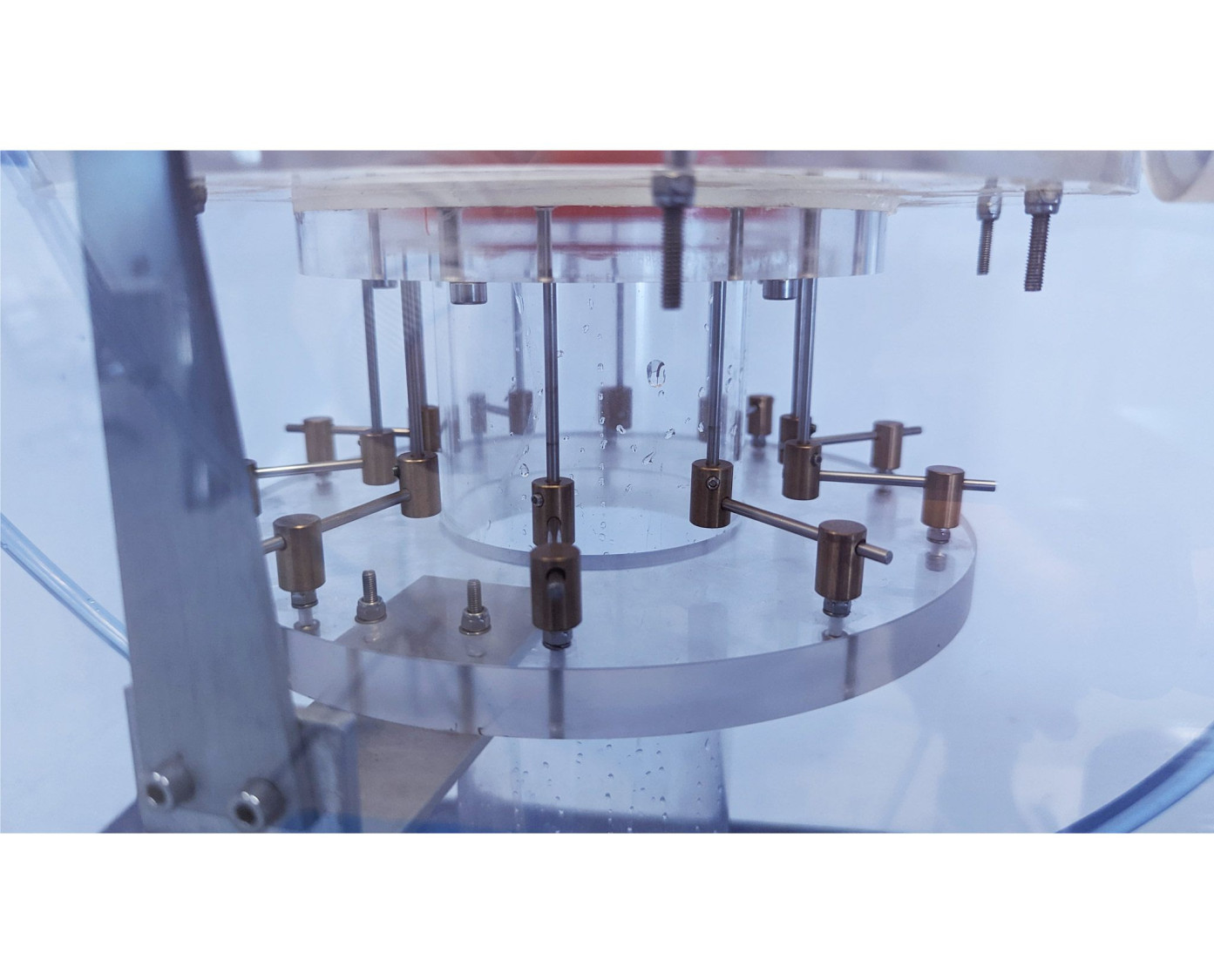

La Turbina Francis, Controlada desde Computador (PC), "TFC", consta de una turbina Francis a pequeña escala, con una válvula que permite regular el flujo y que dispone de un distribuidor con palas directrices ajustable que permite controlar el ángulo de incidencia del agua en la turbina.

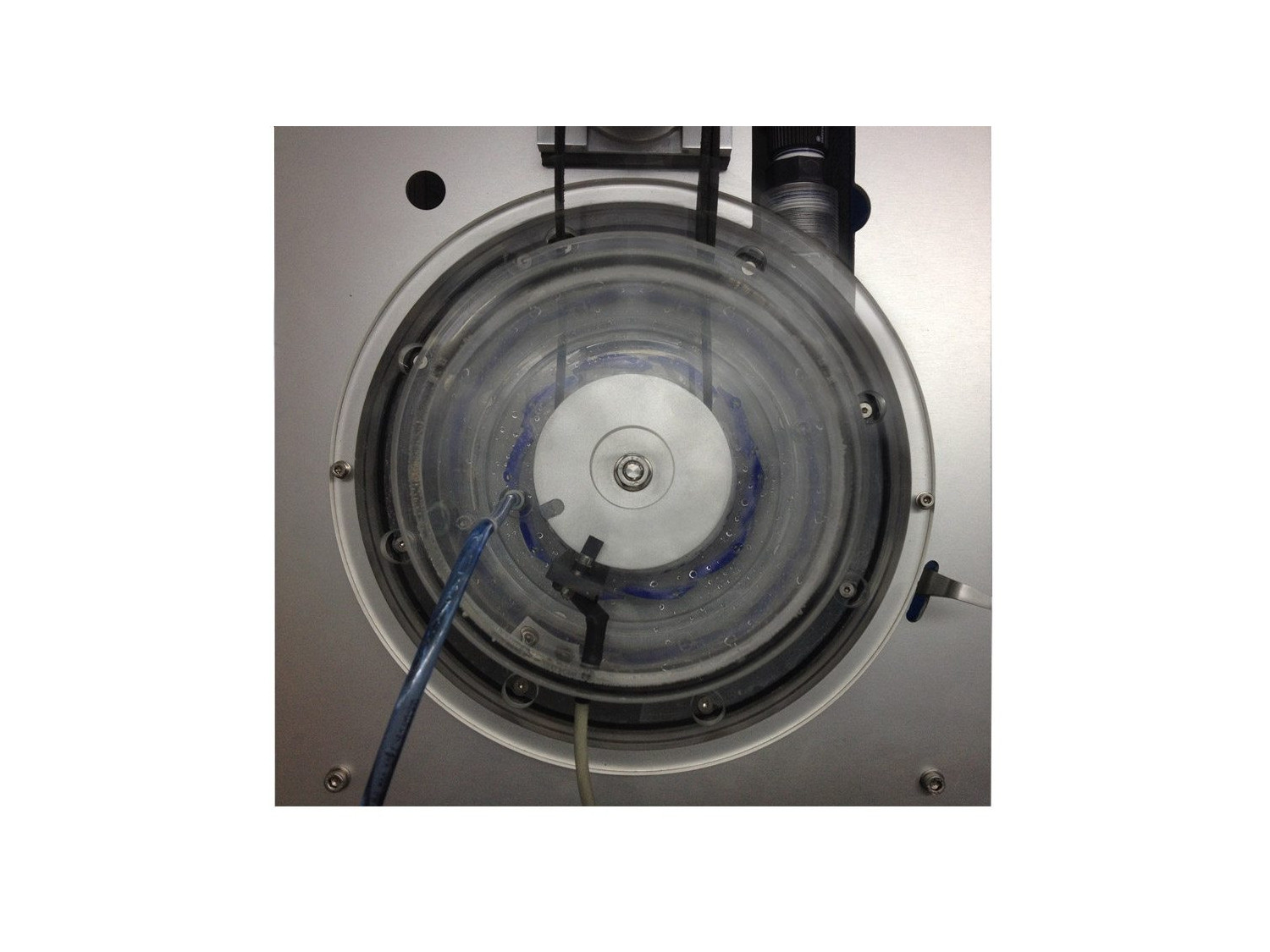

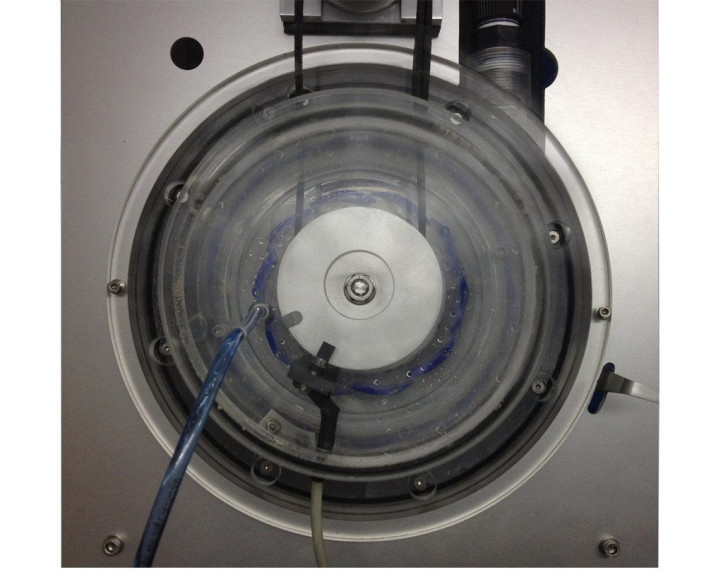

La cámara de alimentación tiene forma de espiral, por lo que se conoce como cámara caracol. Debido a su diseño, se consigue que el agua circule con velocidad aparentemente constante y sin formar torbellinos, evitándose de esta forma pérdidas de carga.

Para elevar el fluido, se dispone de una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.

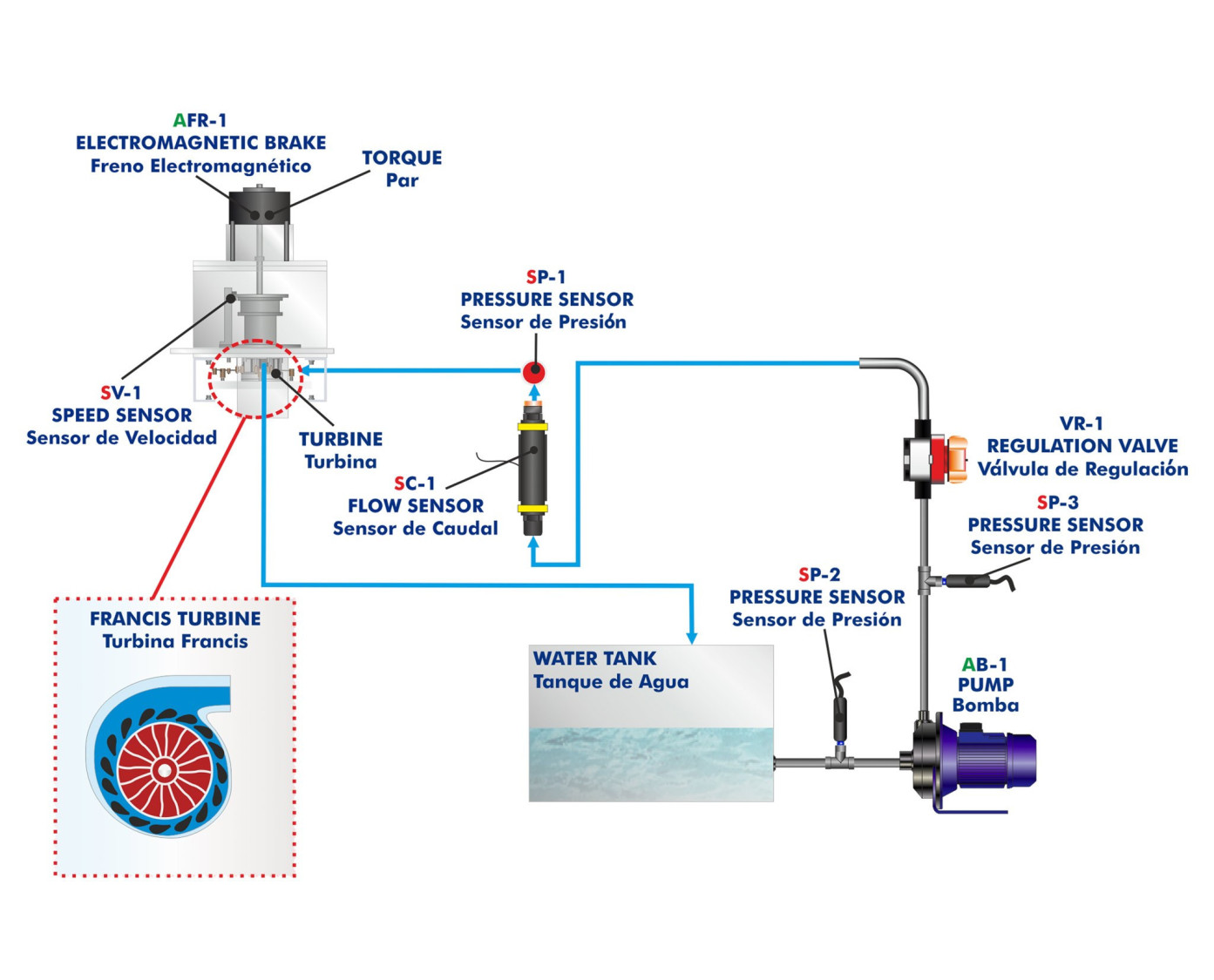

Además, el equipo está equipada con un sensor de presión, colocado en la entrada de agua a la turbina que mide la presión de admisión, un sensor de caudal para medir el caudal de agua de entrada a la turbina, un sensor óptico, que determina la velocidad del eje de la turbina y dispone de dos sensores de presión, en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.

El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

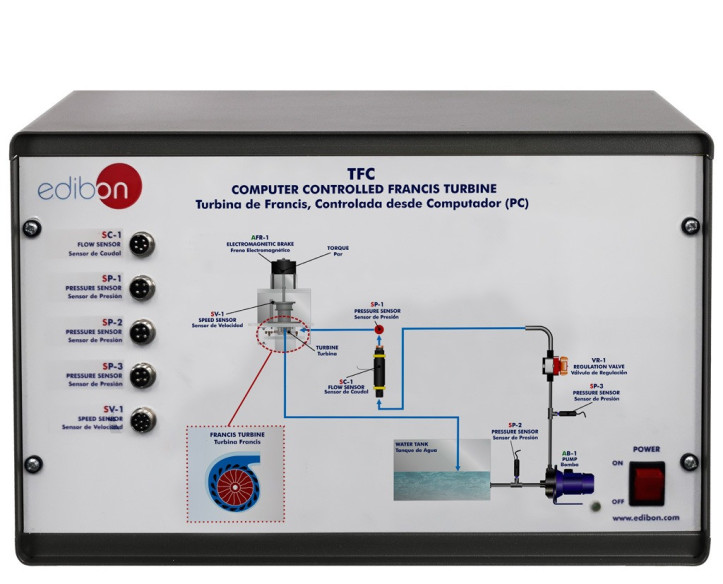

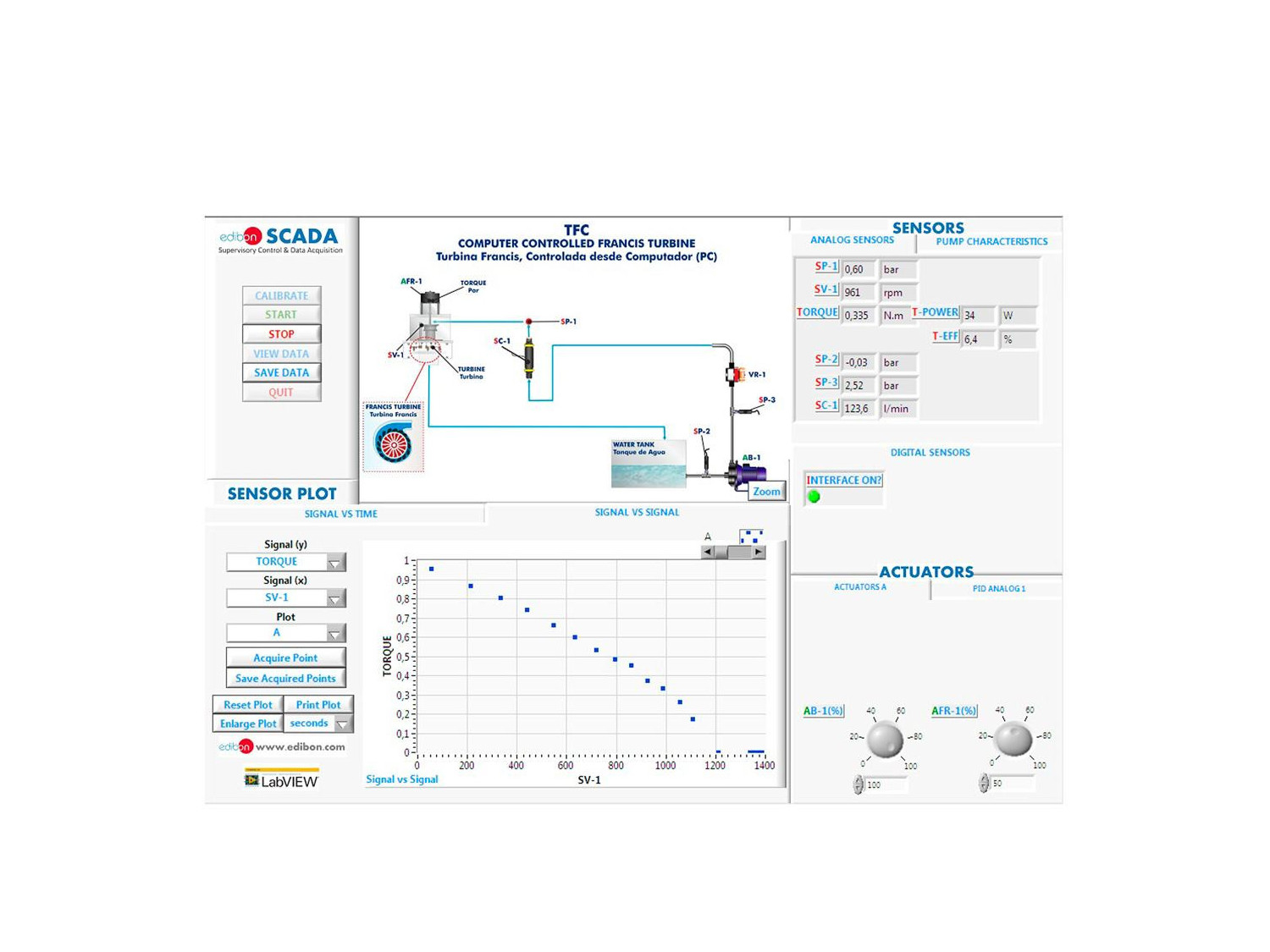

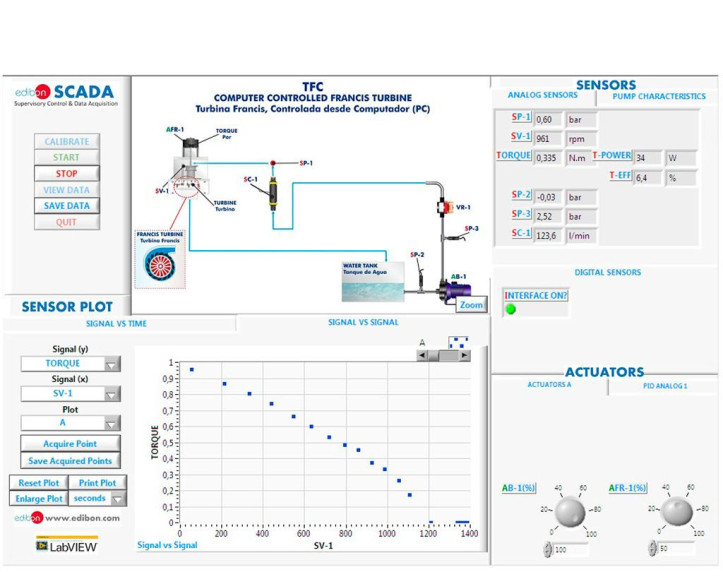

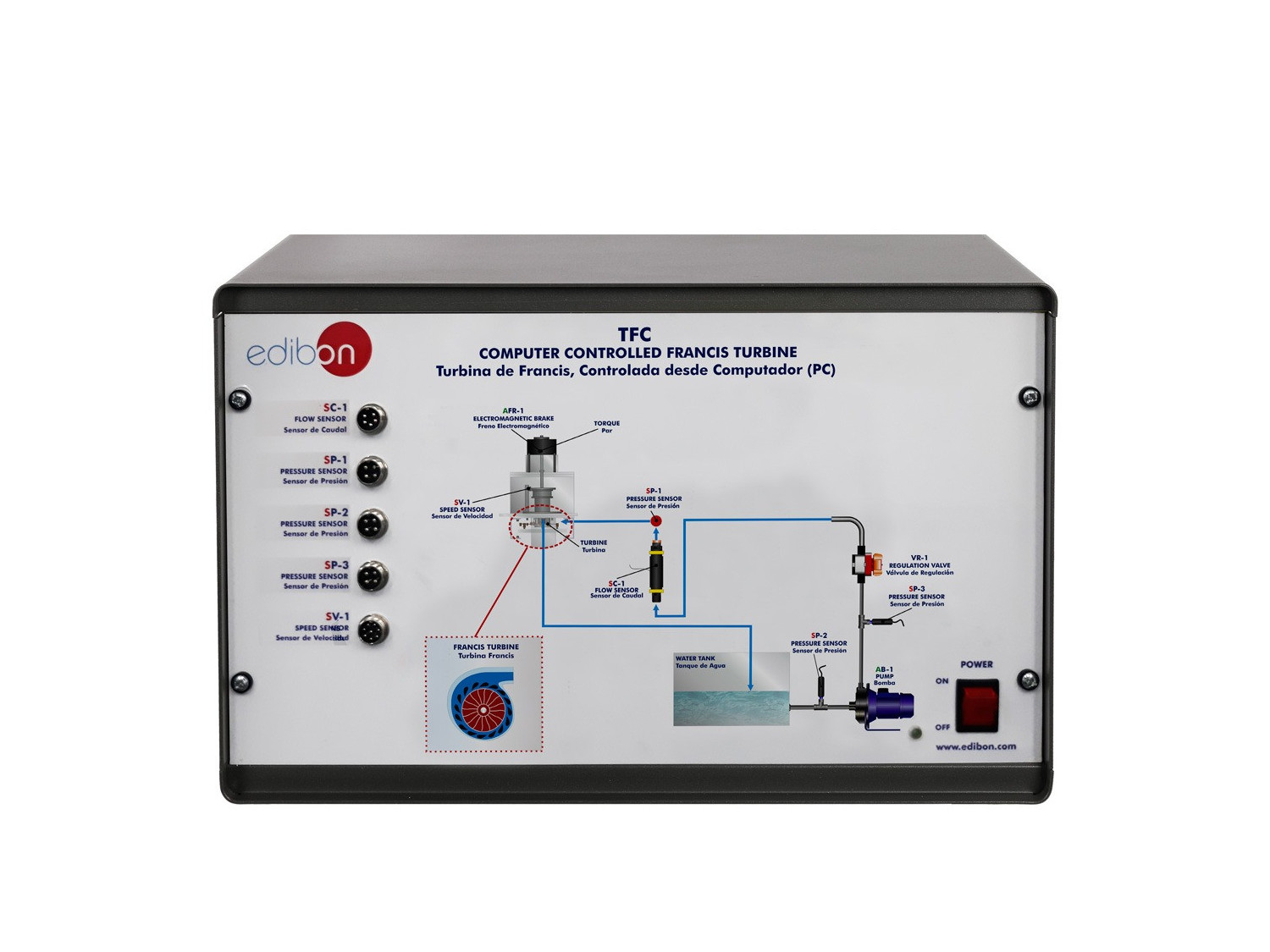

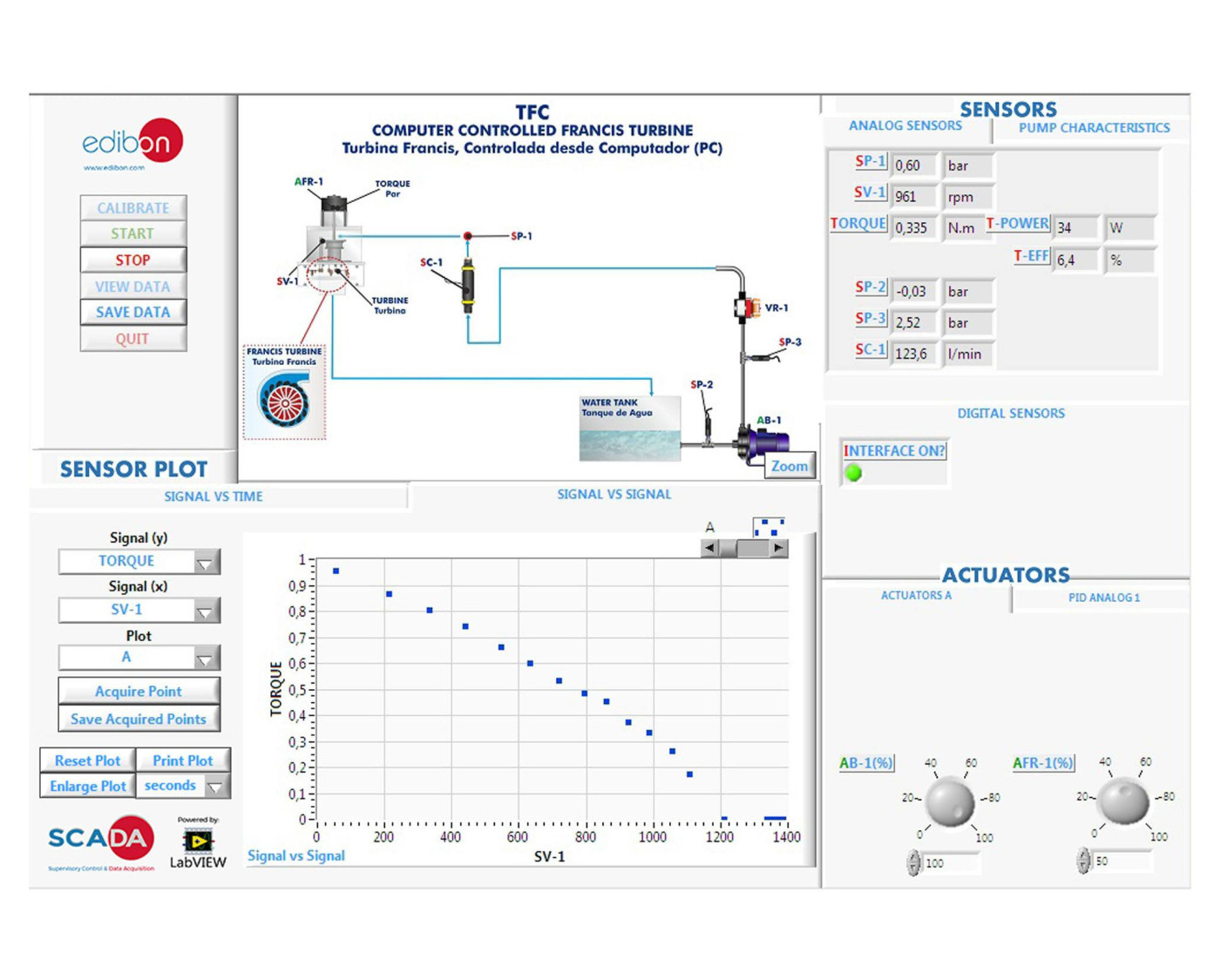

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de las características operativas de una turbina Francis a diferentes velocidades.
  2. Investigación de la conversión de la energía hidráulica en energía mecánica.
  3. Determinación de las curvas características de una turbina: Potencia M (n, Ha), par Nm (n, Ha), rendimiento h (n, Ha).
  4. Determinación de las curvas características de una bomba hidráulica.
  5. Determinación del salto hidráulico de una turbina.
  6. Efecto de la posición de las palas directrices en la eficiencia de la turbina.
  7. Análisis adimensional.
  8. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo TFC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo TFC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
