AEL-GAD-01S Aplicación de Centrales Hidroeléctricas de Bombeo, con SCADA

PUMPING STORAGE POWER PLANT APPLICATION, WITH SCADA - AEL-GAD-01S

SISTEMAS INNOVADORES

La Aplicación de Centrales Hidroeléctricas de Bombeo, con SCADA, "AEL-GAD-01S", ha sido desarrollada por Edibon para el estudio de las centrales hidroeléctricas de bombeo y sus aplicaciones.

Ver descripción general

NOTICIAS RELACIONADAS

Descripción General

La Aplicación de Centrales Hidroeléctricas de Bombeo, con SCADA, "AEL-GAD-01S", ha sido desarrollada por Edibon para el estudio de las centrales hidroeléctricas de bombeo y sus aplicaciones.

Las centrales de bombeo son un tipo de almacenamiento de energía hidroeléctrica utilizado por los sistemas de energía eléctrica para el equilibrio de cargas. Este método almacena energía en forma de energía potencial gravitacional de agua, bombeada desde un depósito de menor elevación a otro de mayor elevación.

Para el funcionamiento del sistema de bombeo se utiliza energía eléctrica de bajo coste y fuera de las horas punta. Durante los períodos de alta demanda eléctrica, el agua almacenada se libera a través de turbinas para producir energía eléctrica. Aunque las pérdidas del proceso de bombeo hacen de la planta un consumidor neto de energía en general, el sistema aumenta los ingresos mediante la venta de más electricidad durante los períodos de máxima demanda, cuando los precios de la electricidad son más altos.

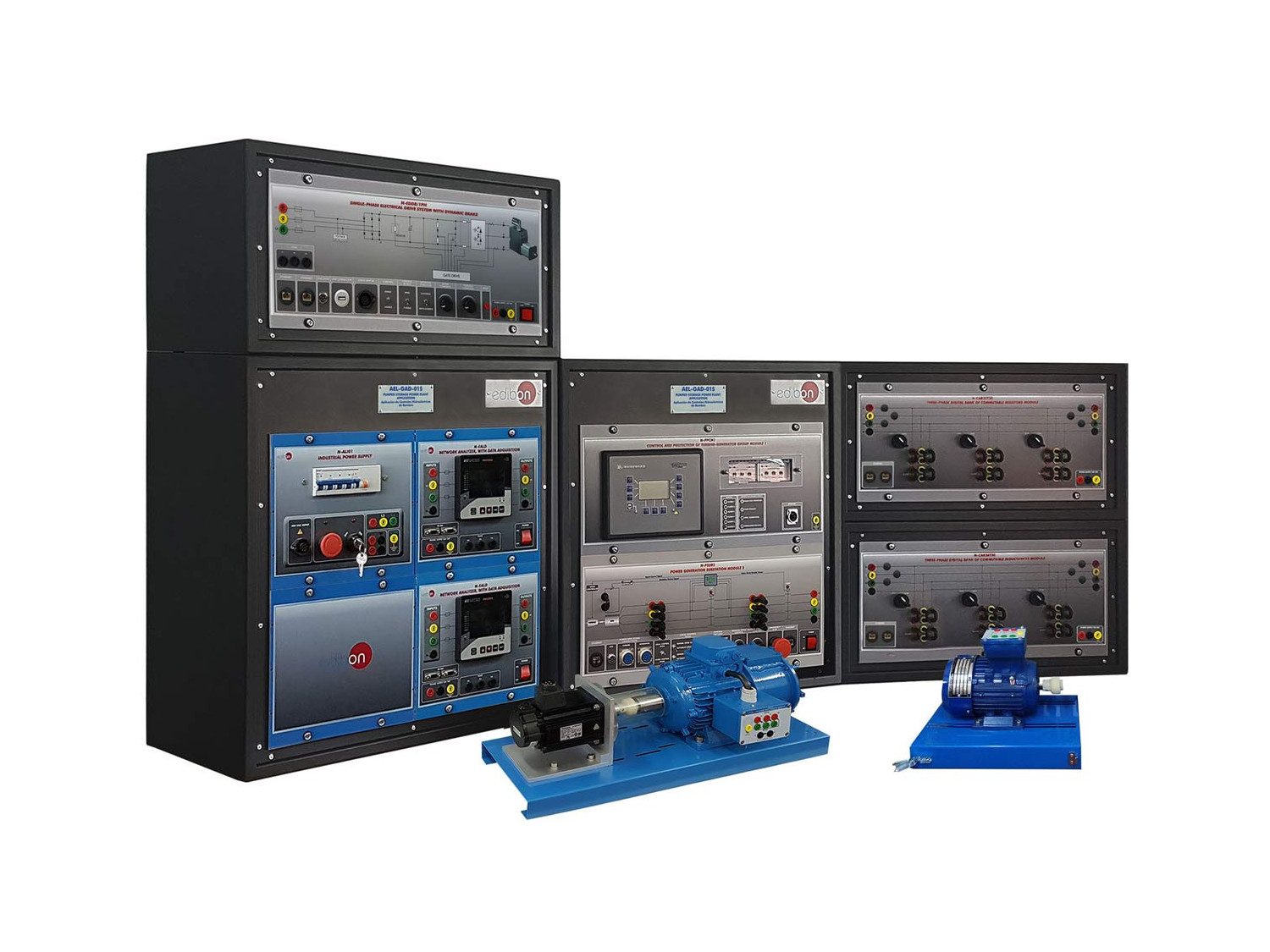

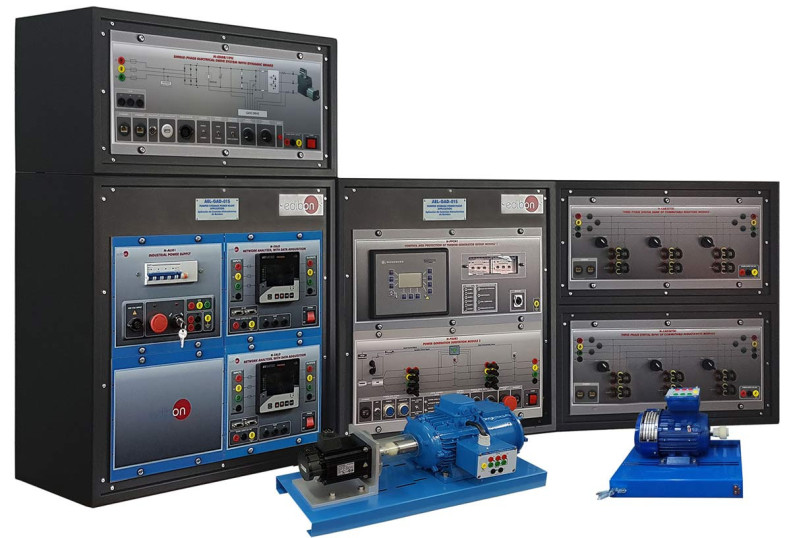

El AEL-GAD-01S incluye todos los módulos necesarios para simular y estudiar el funcionamiento de una central hidroeléctrica de bombeo y sus diferentes elementos. Esta aplicación incluye un generador síncrono, un servomotor y un motor eléctrico con freno dinámico.

El generador en combinación con el servomecanismo nos permite simular y controlar la generación a través del relé/controlador multifunción como si se tratara de una representación real de la etapa de generación de una central hidroeléctrica. Asimismo, el motor de inducción de jaula de ardilla y el sistema de freno dinámico, junto con el control de frecuencia que aplicamos sobre él, nos permite representar la etapa de bombeo de una planta hidroeléctrica con bombeo. En conjunto, esta aplicación permite simular a escala de laboratorio una central hidroeléctrica reversible real.

La energía producida por el generador síncrono es consumida por un motor de inducción de jaula de ardilla trifásico con freno dinámico que en combinación con el SCADA, nos permite trazar curvas simuladas de demanda de energía como una representación real del consumo de energía de un núcleo de población o de todo un sistema eléctrico.

Se incluyen módulos de control para lograr una sincronización segura, protección y un control preciso. Esta aplicación incluye un software de control SCADA para simular cómo se produce y almacena la energía eléctrica. Dicho software permite comprender la conversión de la energía potencial del agua en energía eléctrica que luego retorna a la red.

Además el software de control SCADA incluye funciones avanzadas de programación para la gestión óptima de la estación de bombeo. Dicho software permite la representación de una curva real de demanda (simulada) para la posterior planificación de la energía a partir de la misma, reproduciendo así la gestión energética de una red real.

La "GAD-01S-UB" es la unidad base de la aplicación "AEL-GAD-01S".

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento de las centrales hidroeléctricas de bombeo.
  2. Curvas características y funcionamiento de las máquinas eléctricas.
  3. Estudio de la planta hidroeléctrica de bombeo funcionando en la etapa de generación.
  4. Estudio de la planta hidroeléctrica de bombeo funcionando en la etapa de bombeo.
  5. Estudio de las curvas de consumo de energía y la regulación de una central hidroeléctrica en la red.
  6. Arranque y sincronización de un generador síncrono.
  7. Regulación de potencia: tanto en modo generador como en modo motor.
  8. Control semiautomático de potencia activa y reactiva.
  9. Integración en red inteligente de centrales hidroeléctricas conbombeo.
  10. Compensación totalmente automática de la potencia activa y reactiva medida externamente.
  11. Control de sistemas SCADA en lazo abierto y cerrado.
  12. Operaciones de transferencia de la regulación de tensión manual a automática.
  13. Operaciones de transferencia de la regulación de frecuencia manual a automática.
  14. Estudio de la regulación del factor de potencia del generador síncrono en funcionamiento en paralelo con la red.
  15. Estudio de la regulación de la turbina (control de frecuencia) en paralelo con la red.
  16. Análisis de potencia activa y reactiva.
  17. Control automático de la potencia activa.
  18. Estudio de las microrredes.
  19. Protección de sobreintensidad.
  20. Protección contra sobretensión y subtensión del generador síncrono.
  21. Protección contra inversión de potencia.
  22. Trazado de la previsión de la curva de demanda con el software SCADA para la posterior planificación de la capacidad de producción de una central hidroeléctrica de bombeo.
  23. Operaciones como gestor de red para la planificación de demanda/generación. Parametrización de los umbrales máximo y mínimo de potencia de la planta hidroeléctrica para la inyección de energía en horas punta y para el bombeo en horas valle.
  24. Gestión inteligente de la energía para el seguimiento de cambios en la curva de demanda real. Regulación ejercida por la central hidroeléctrica de bombeo en el sistema para cambios en la curva de demanda.

Algunas posibilidades prácticas con la unidad base GAD-01S-UB y el sincronoscopio básico:

  1. Visualización de parámetros a través de un sincronoscopio para el estudio de la condición de sincronismo entre el generador y la red.

Algunas posibilidades prácticas con la unidad base GAD-01S-UB y GAD-01S-K1:

  1. Estudio del consumo de cargas aisladas a partir de las tres etapas de una carga conmutable resistiva.
  2. Estudio del consumo de cargas aisladas a partir de las tres etapas de una carga conmutable inductiva.
  3. Estudio del consumo de cargas aisladas a partir de las tres etapas de una carga conmutable capacitiva.
  4. Compensación de potencia reactiva y ajuste del factor de potencia por medio de un banco de cargas conmutables capacitivas.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  3. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  4. Este equipo puede usarse para realizar investigación aplicada.
  5. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  6. El usuario puede realizar otros ejercicios diseñados por él mismo.
