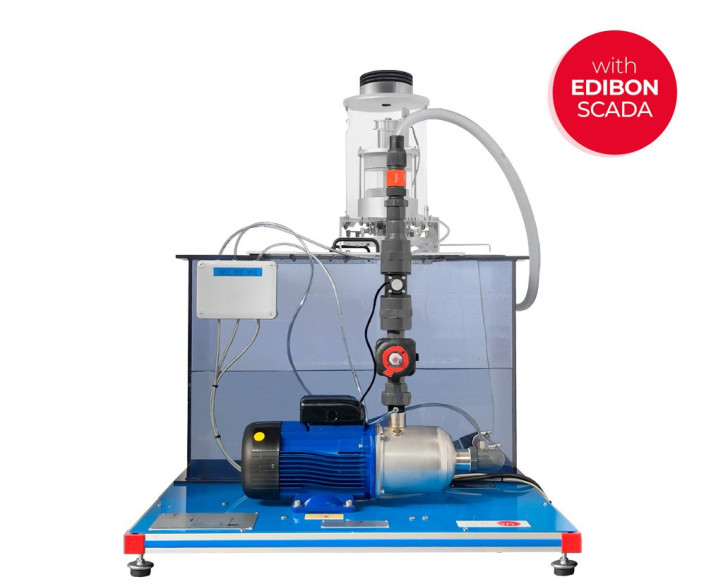

La Turbina Kaplan, Controlada desde Computador (PC), "TKC", consta de una turbina Kaplan (turbina de reacción) a pequeña escala. Las turbinas Kaplan son utilizadas en muchas partes del mundo para la producción de energía eléctrica, ya que cubren los sitios hídricos más bajos y son especialmente adecuados para condiciones de altos flujos.

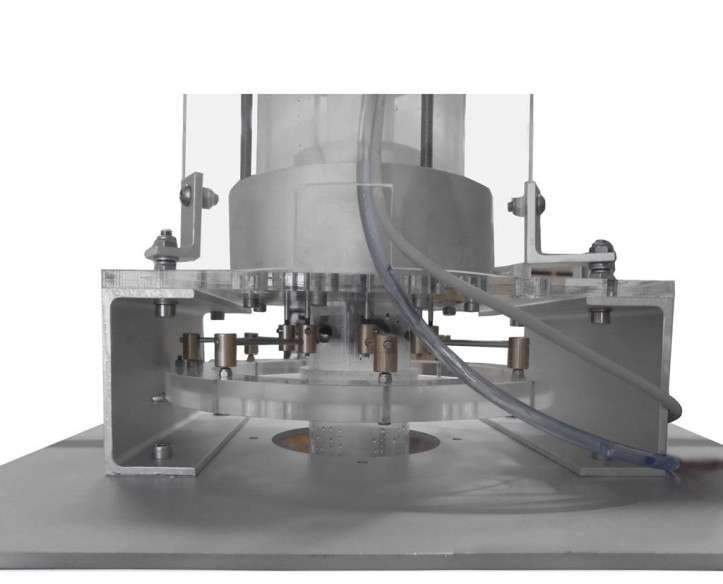

La Turbina Kaplan, Controlada desde Computador (PC), "TKC", consta de una turbina Kaplan a pequeña escala que dispone de un distribuidor con palas directrices ajustables, que permiten controlar el flujo de agua en la turbina.
Para elevar el fluido, se dispone de una bomba controlada desde computador (PC) que permite al caudal impulsado pasar a través de la turbina, en la que deja parte de su energía provocando el giro de la misma, venciendo la resistencia exterior que provoca un freno electromagnético. Dicho freno está controlado por computador (PC) y permite variar la carga de frenado sobre la turbina.

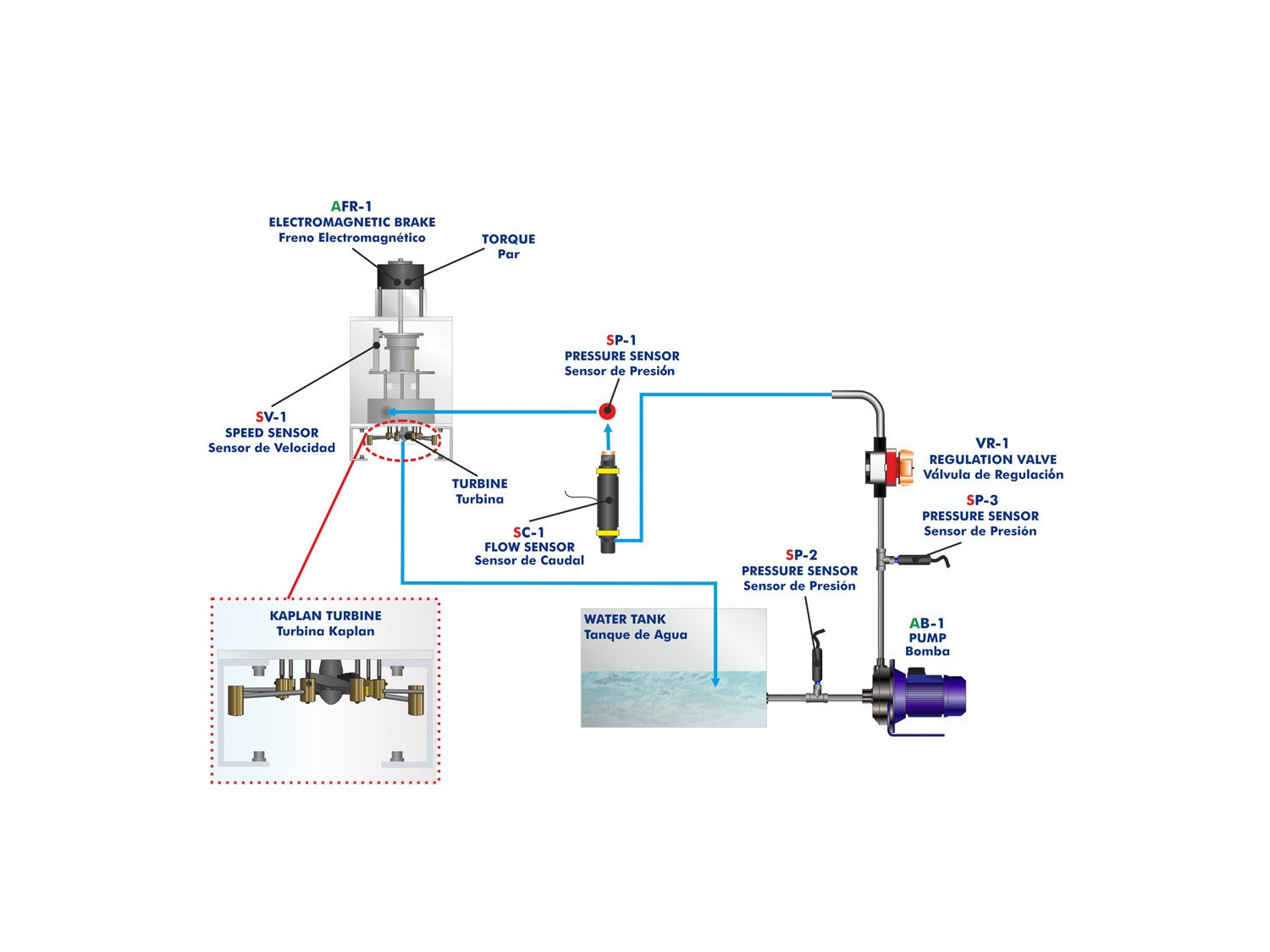

Además, el equipo está equipada con un sensor de presión, colocado en la entrada de agua a la turbina que mide la presión de admisión, un sensor de caudal para medir el caudal de agua de entrada a la turbina, un sensor óptico, que determina la velocidad del eje de la turbina y dispone de dos sensores de presión, en la entrada y en la salida de la bomba, con el fin de obtener su curva característica.
El conjunto bomba-turbina dispone de un depósito y un sistema de tuberías, que permiten trabajar constantemente con fluido recirculado para evitar el consumo indiscriminado de agua.

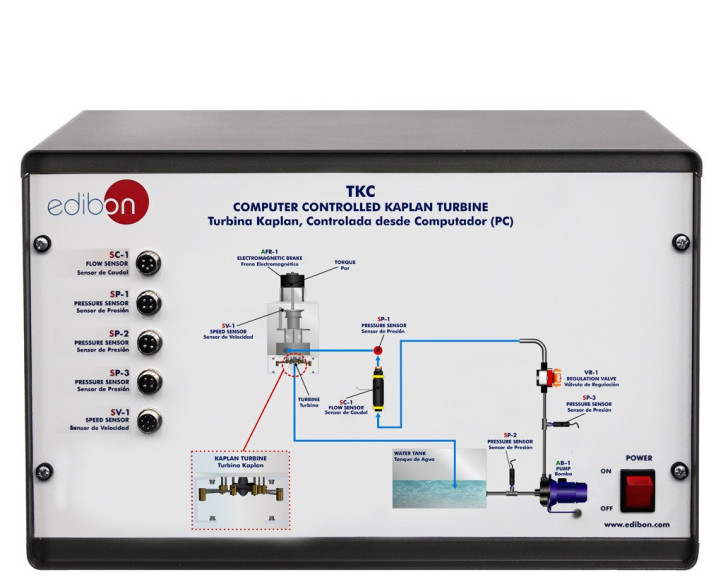

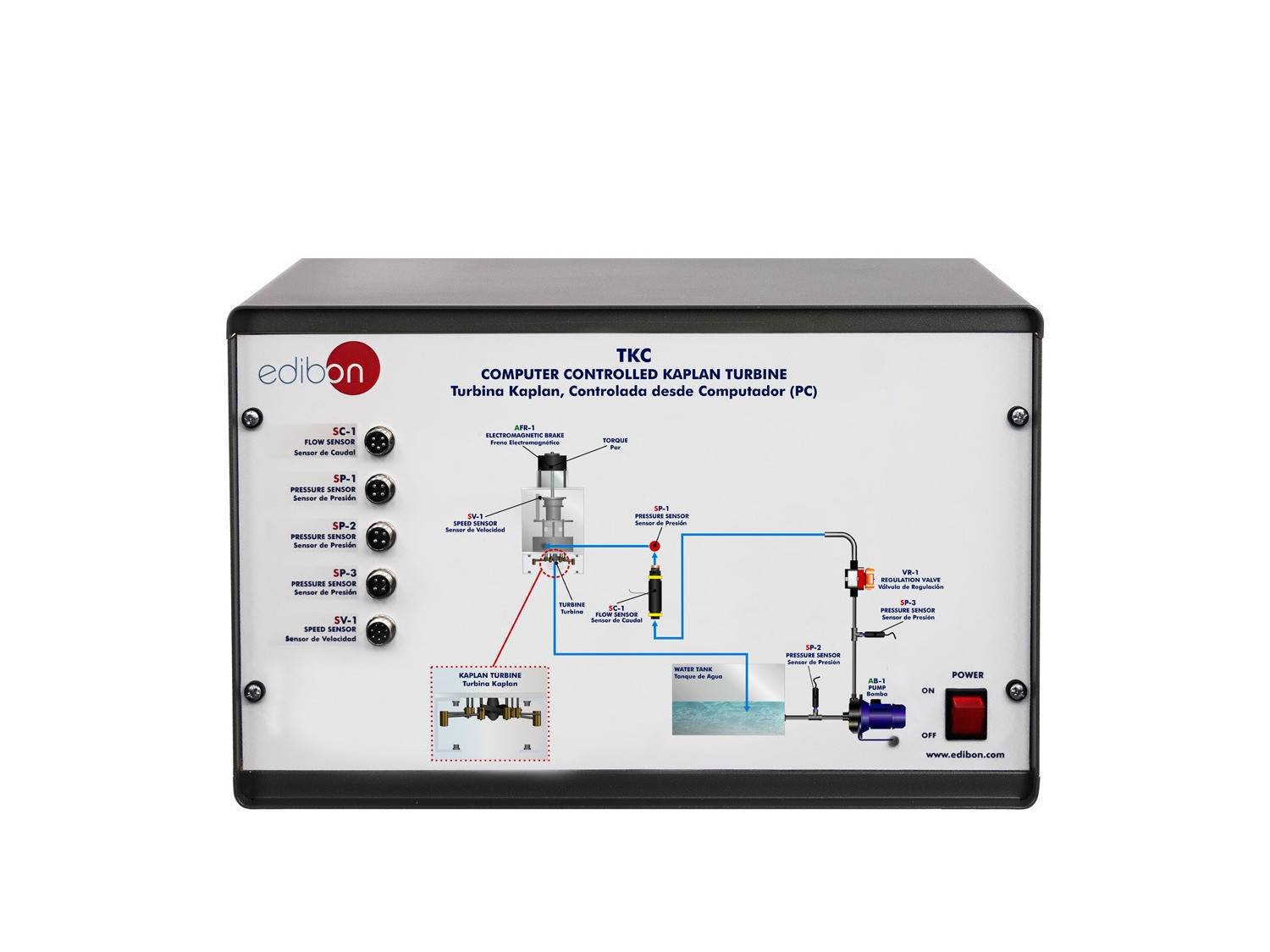

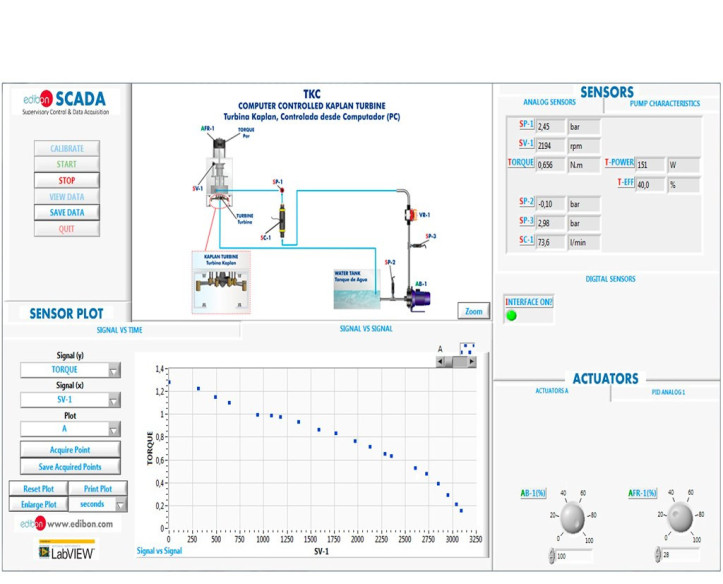

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
