Descripción General

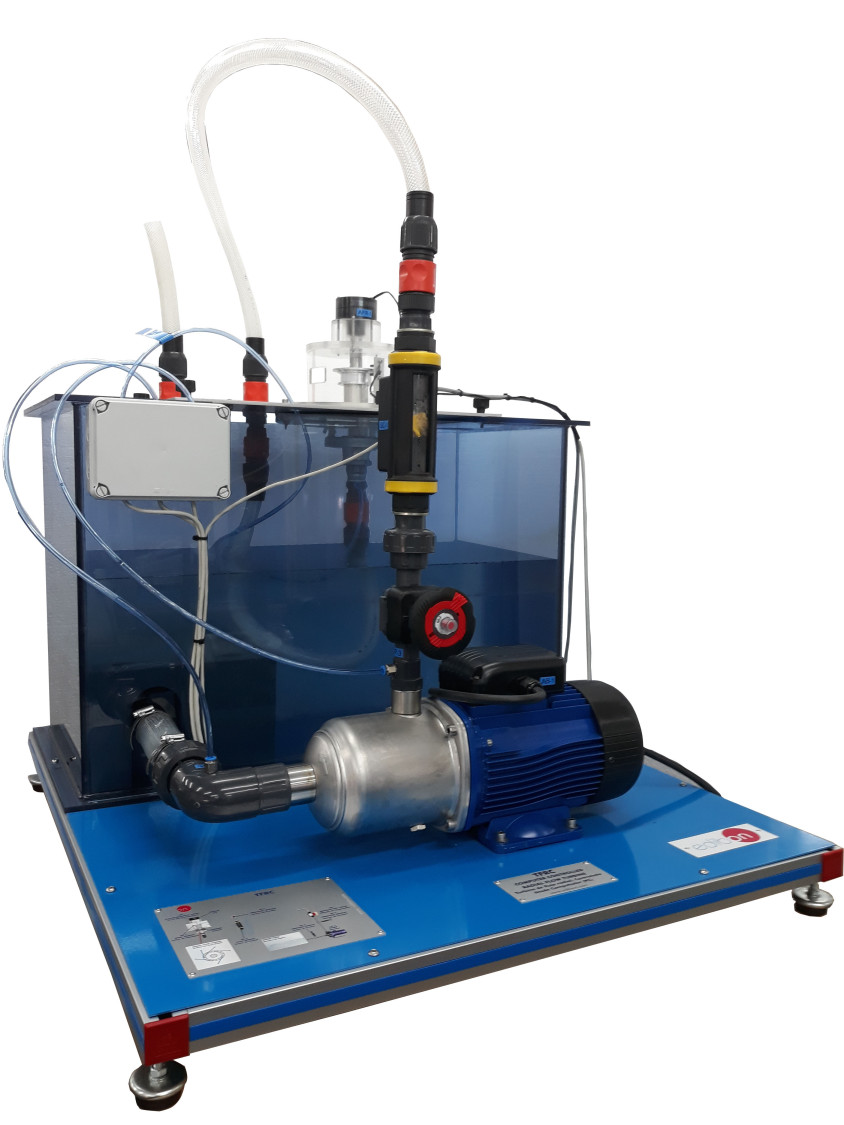

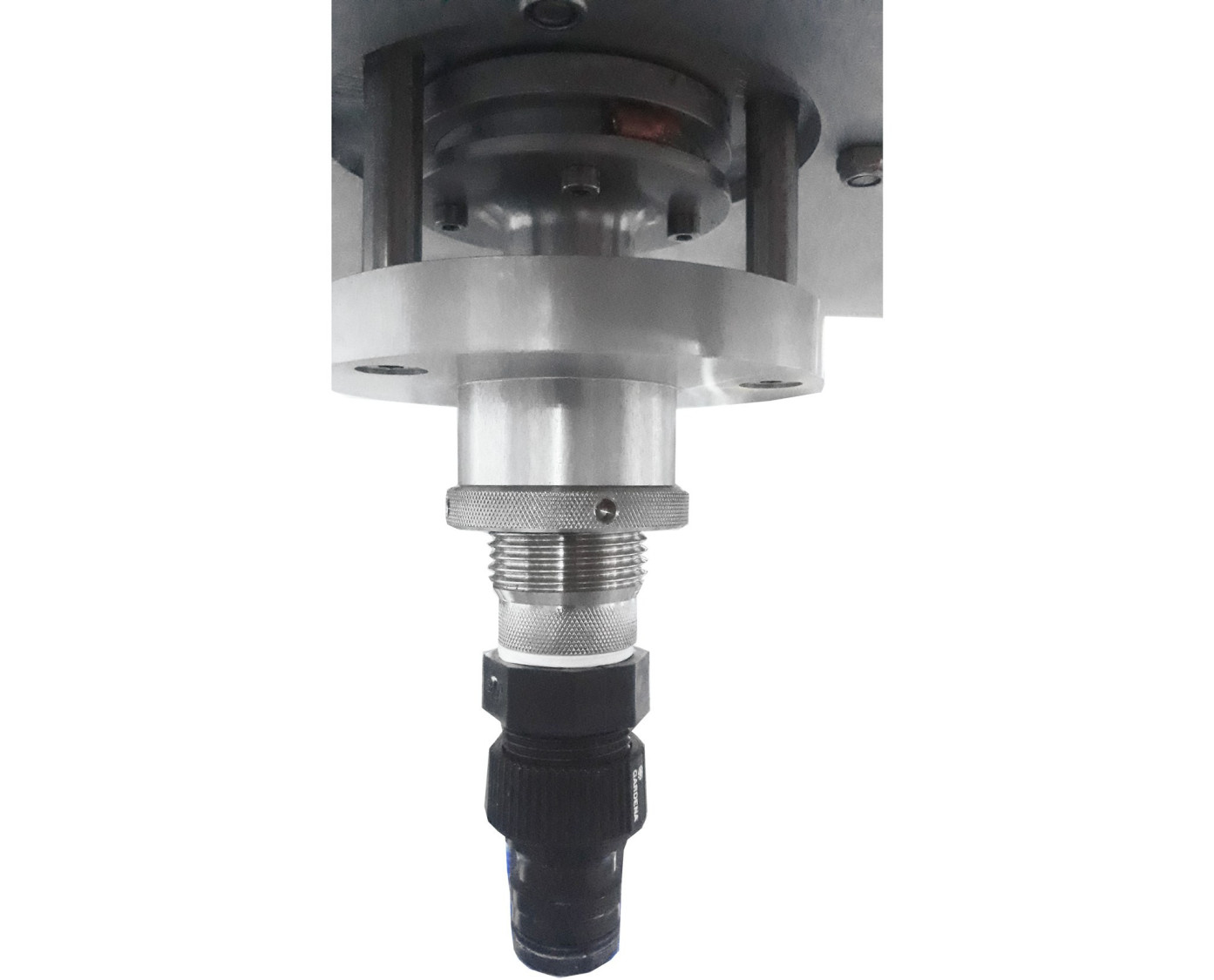

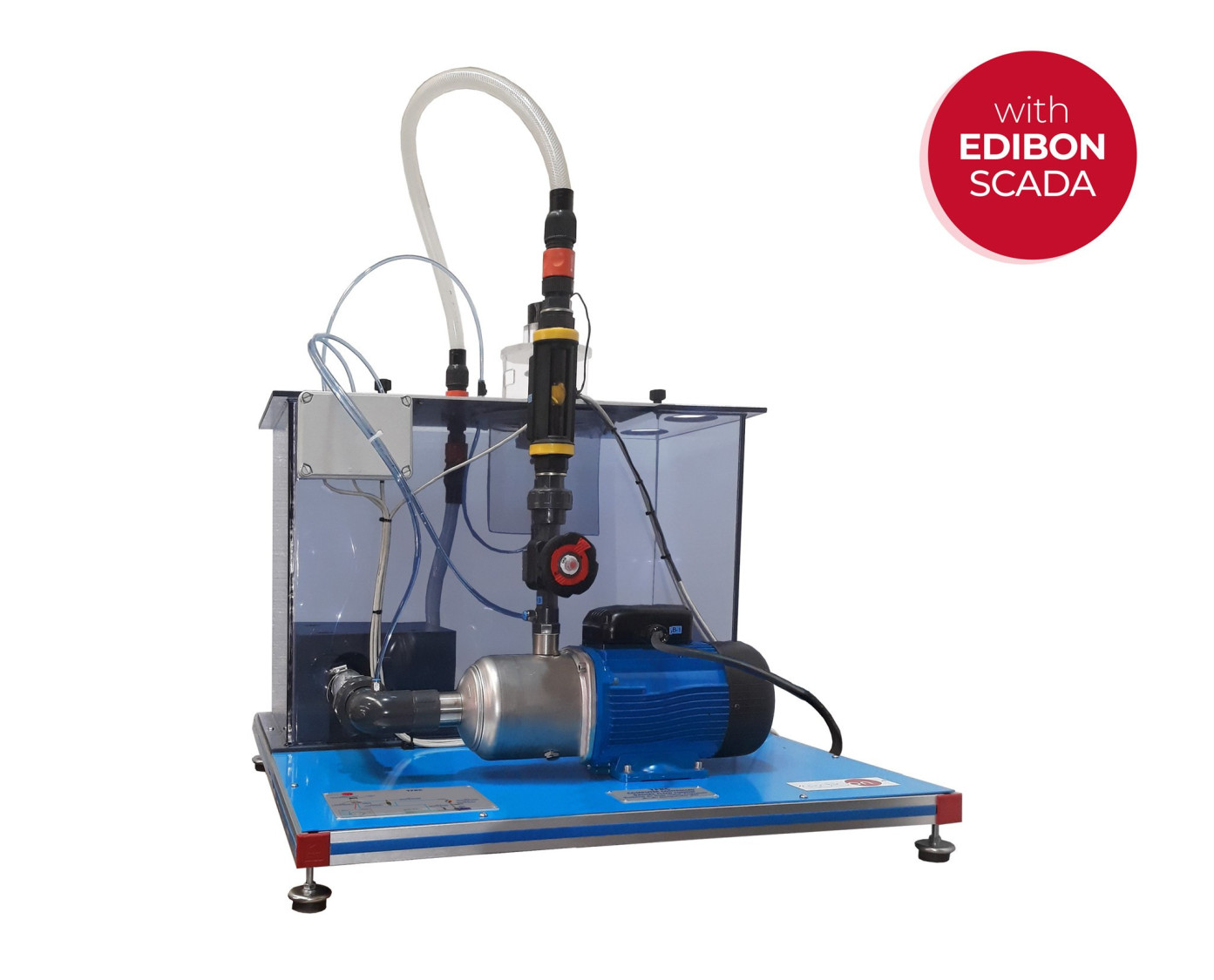

Este equipo consta de una Turbina Radial, con dos toberas a 90º grados respecto a la dirección perpendicular del eje de rotación.

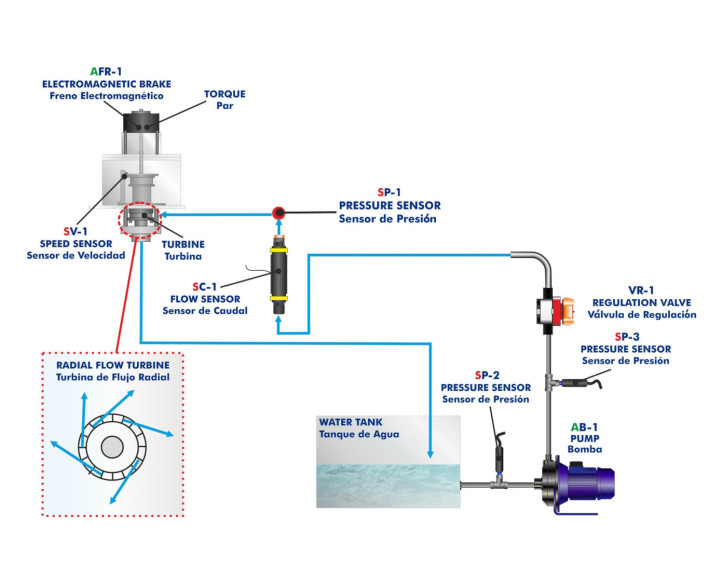

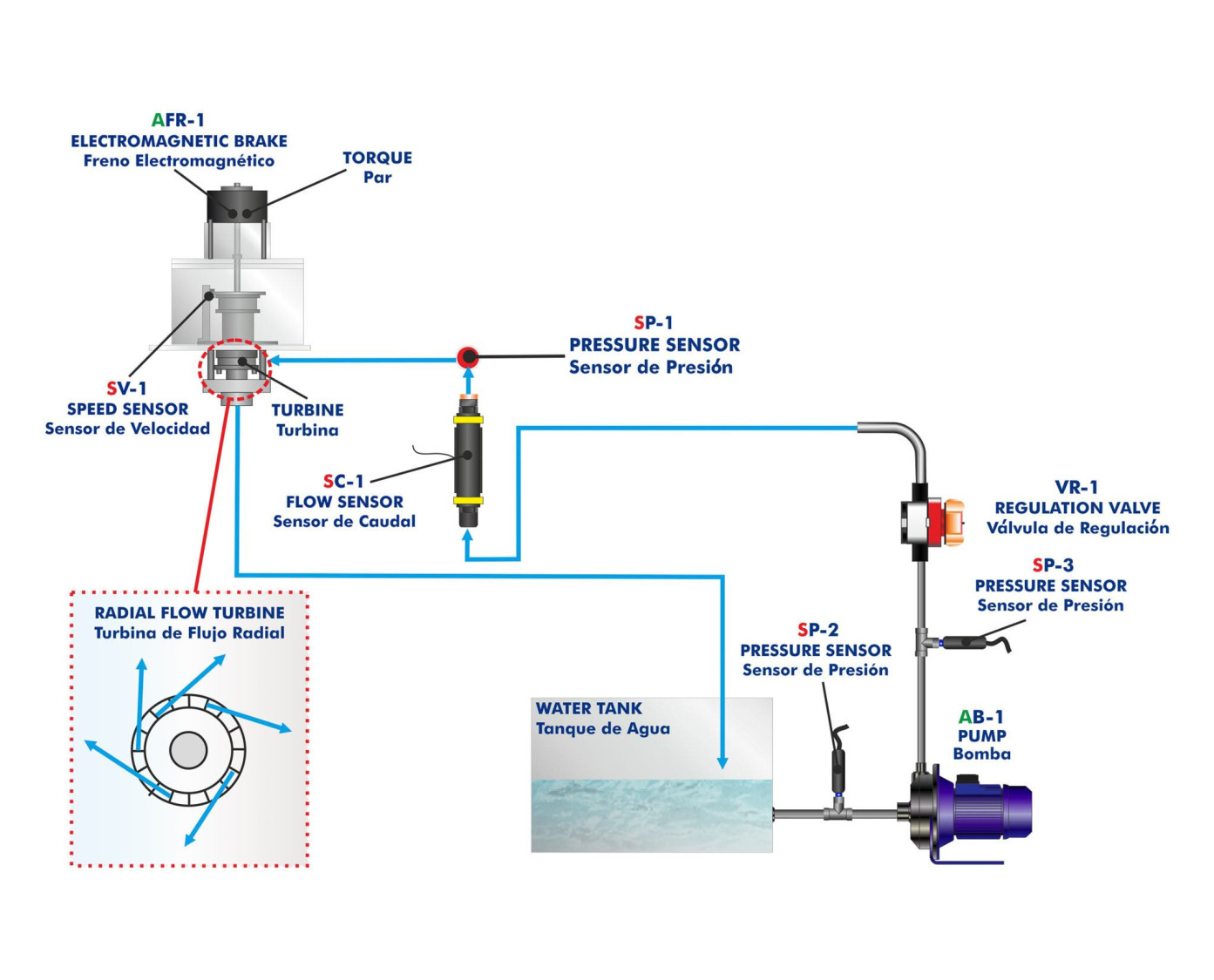

Dispone de un sensor de presión colocado en la entrada de agua de la turbina que mide la presión de admisión. Un freno de cinta conectado a una célula de carga permite variar la carga enviada a la turbina por medio de un dispositivo de conexión. Un sensor determina la velocidad de la turbina.

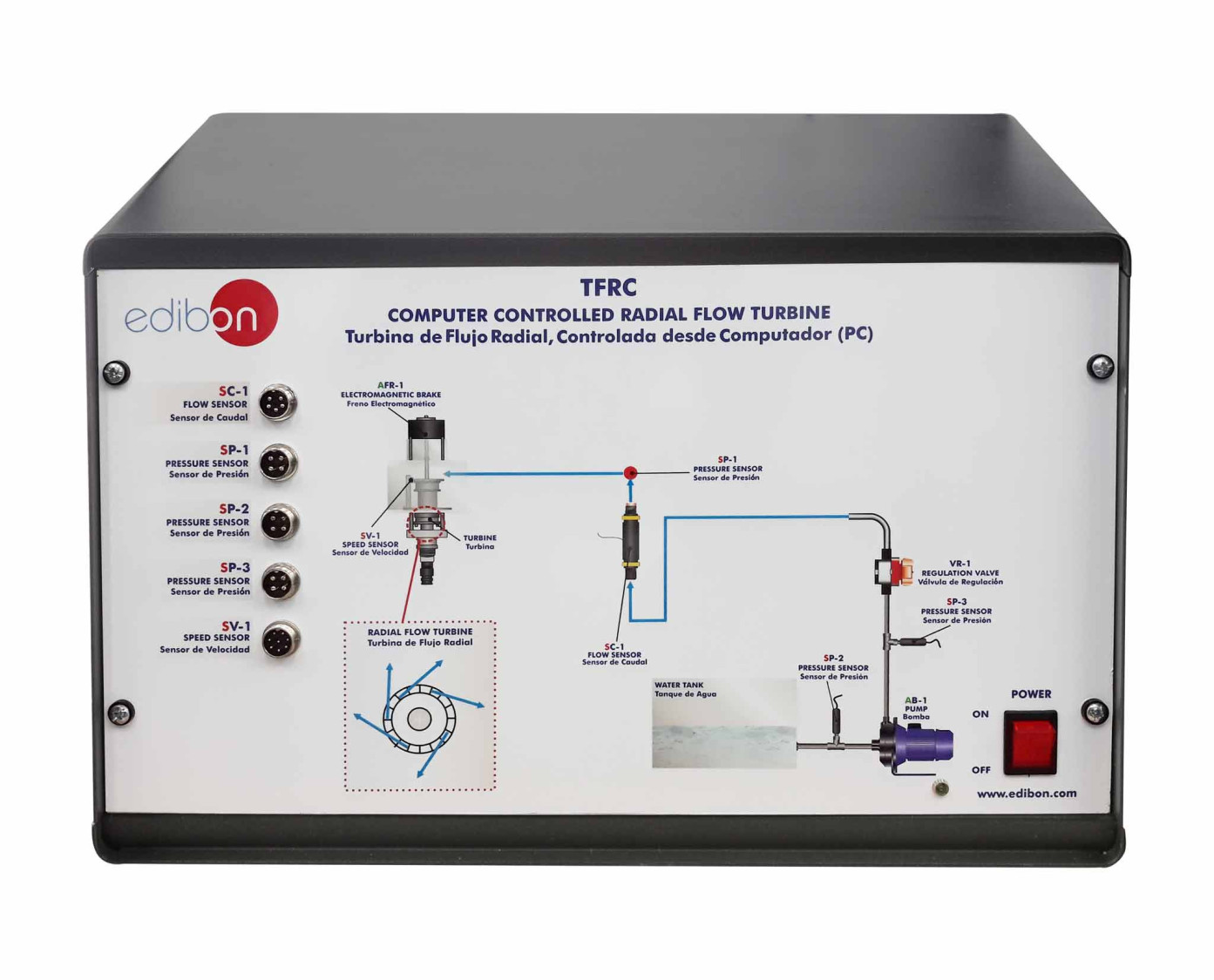

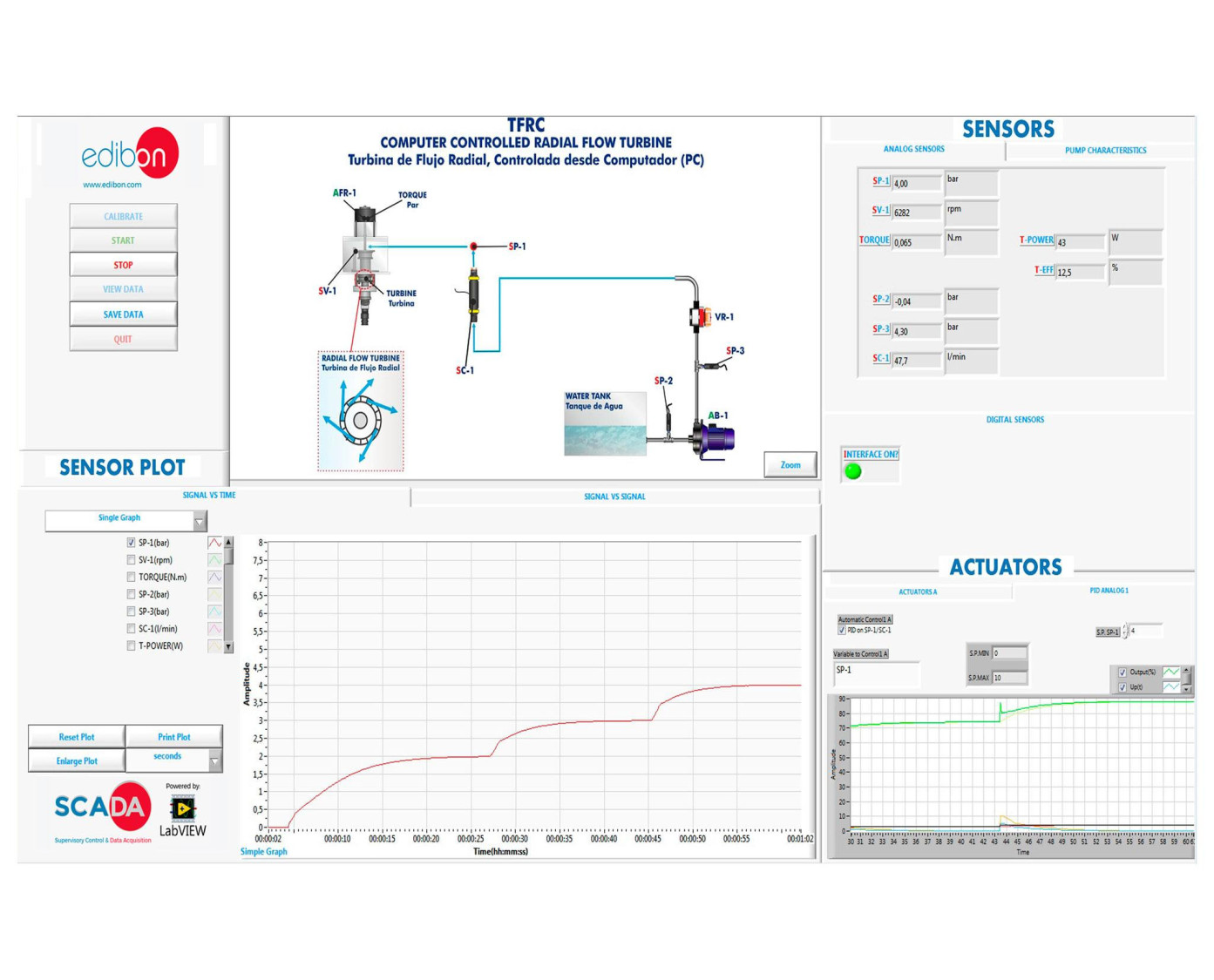

Este Equipo, controlado desde computador (PC), se suministra con el Sistema EDIBON de Control desde Computador (SCADA), que incluye: Caja-interface de Control + Tarjeta de Adquisición de Datos + Software de Control y Adquisición de Datos, para el control del proceso y de los diferentes parámetros.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de las curvas M (n, Ha), N (n, Ha), η (n, Ha).
  2. Determinación de las curvas M (n, Q), Nm (n, Q), η (n,Q).
  3. Adimensionalización.
  4. Calibración de los Sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Prácticas para ser realizadas con el Módulo PLC (PLC-PI)+ Software de Control del PLC:
  1. Control del proceso del equipo TFRC a través de la interface de control, sin el computador.
  2. Visualización de todos los valores de los sensores usados en el proceso del equipo TFRC.
  3. Calibración de todos los sensores incluidos en el proceso del equipo TFRC.
  4. Manejo de todos los actuadores que intervienen en el proceso del equipo TFRC.
  5. Realización de diferentes experimentos, de forma automática, sin tener delante el equipo. (Este experimento puede ser decidido previamente).
  6. Simulación de acciones externas en los casos en que no existan elementos hardware. (Por ejemplo: test de depósitos complementarios, entorno industrial complementario al proceso a estudiar, etc.).
  7. Uso general y manipulación del PLC.
  8. Aplicación del proceso del PLC para el equipo TFRC.
  9. Estructura del PLC.
  10. Configuración de las entradas y salidas del PLC.
  11. Posibilidades de configuración del PLC.
  12. Lenguajes de programación del PLC.
  13. Diferentes lenguajes standard de programación del PLC.
  14. Nueva configuración y desarrollo de nuevos procesos.
  15. Manejo de un proceso establecido.
  16. Observar y ver los resultados y realizar comparaciones con el proceso del equipo TFRC.
  17. Posibilidad de crear nuevos procesos relacionados con el equipo TFRC.
  18. Ejercicios de programación del PLC.
  19. Aplicaciones del PLC propias de acuerdo con las necesidades del profesor y del alumno.
