Descripción General

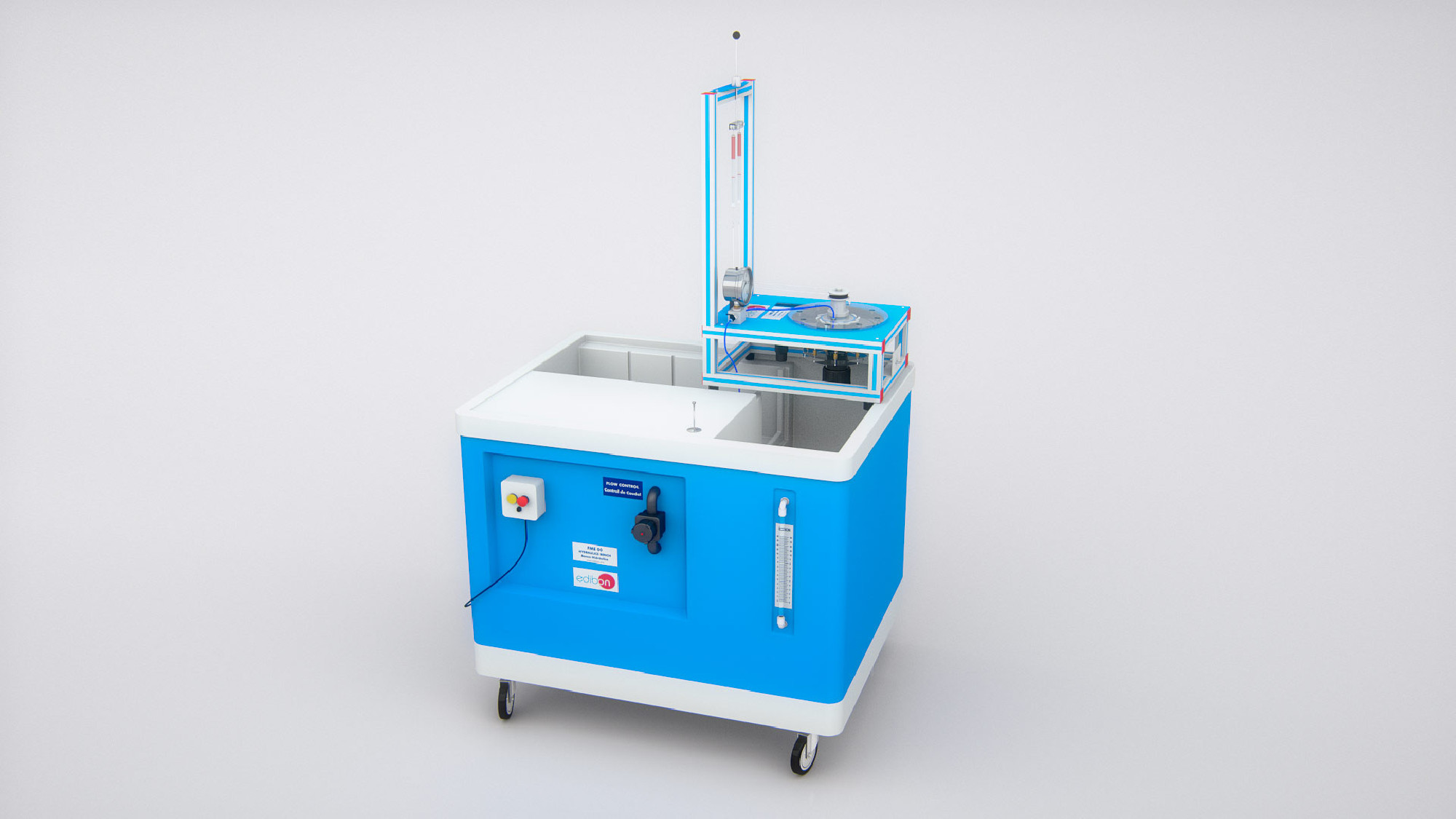

Este equipo consta de una turbina Francis en miniatura. El caudal de entrada de agua se controla mediante la válvula localizada en el Banco Hidráulico (FME00) ó Grupo de Alimentación Hidráulica Básico (FME00/B).

Dispone de un distribuidor con palas directrices ajustables que permite controlar el ángulo de incidencia del agua de la turbina. Para regular el distribuidor, el equipo dispone de una palanca en el frontal del mismo.

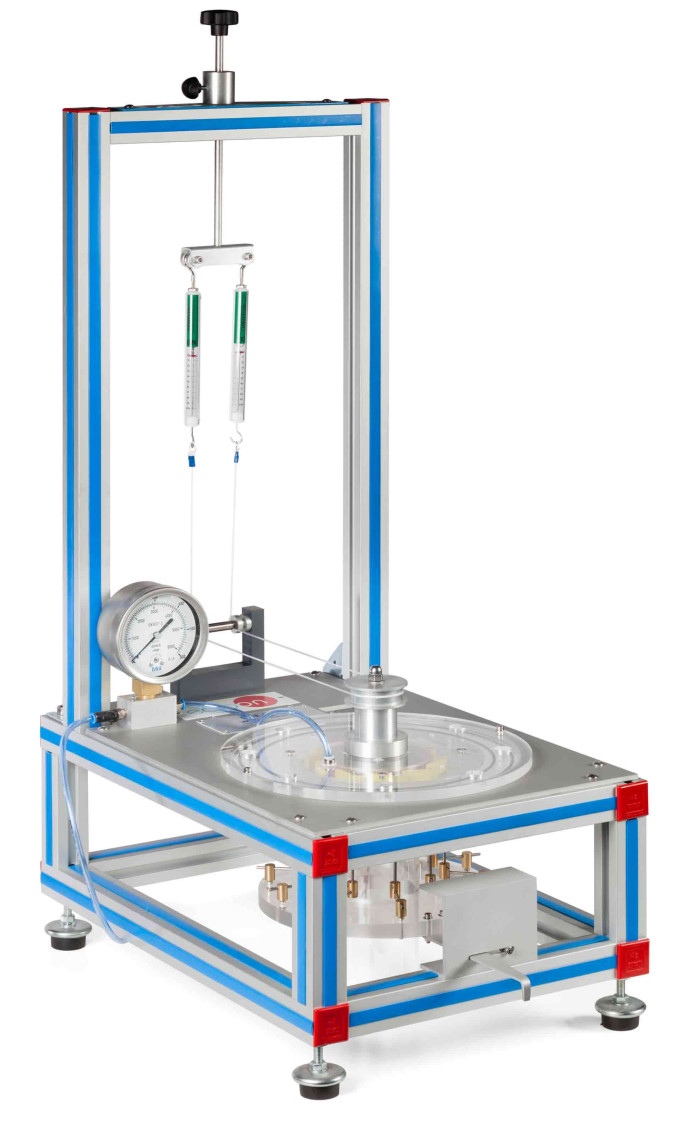

Presenta un dispositivo de freno, conectado a dos dinamómetros, que permite variar la carga suministrada a la turbina. Dispone de un tubo de aspiración que consiste en una conducción que une la turbina con el canal de desagüe y que tiene como objetivo recuperar al máximo la energía cinética del agua a la salida de la turbina.

La presión de entrada de la turbina se mide mediante un manómetro colocado en la entrada de la misma. La cámara de alimentación tiene forma de espiral por lo que se conoce como cámara caracol. Debido a su diseño, se consigue que el agua circule con velocidad constante y sin formar torbellinos, evitándose de esta forma pérdidas de carga. La velocidad del eje de la turbina se determina mediante un tacómetro.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinar las características de funcionamiento de una turbina Francis a diferentes velocidades.
  2. Determinación de las curvas típicas de la turbina (curvas mecánicas de funcionamiento y curvas hidráulicas de funcionamiento).
  3. Potencia de salida de la turbina contra la velocidad y flujo.
  4. Efecto de la posición de las palas directrices en la eficiencia de la turbina.
  5. Adimensionalización.
