HTLS150/150C Túnel Hidrodinámico Cerrado de Baja Velocidad, 150X150 mm, Controlado desde Computador (PC)
SISTEMAS INNOVADORES
El Túnel Hidrodinámico Cerrado de Baja Velocidad, 150 x 150 mm, Controlado desde Computador (PC), "HTLS150/150C", permite ensayar la hidrodinámica de cuerpos diseñados para trabajar sumergidos en agua y, con un diseño correcto del experimento, estudiar la aerodinámica de objetos que vuelan en aire.
NOTICIAS RELACIONADAS
Descripción General

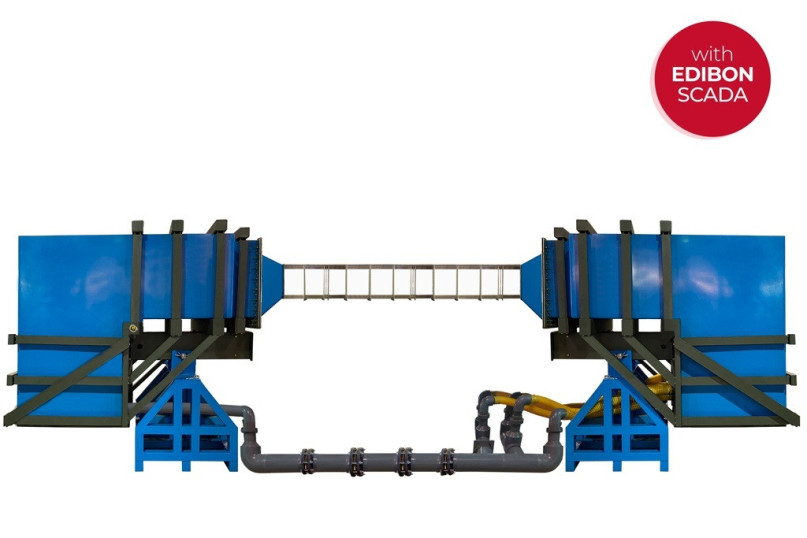

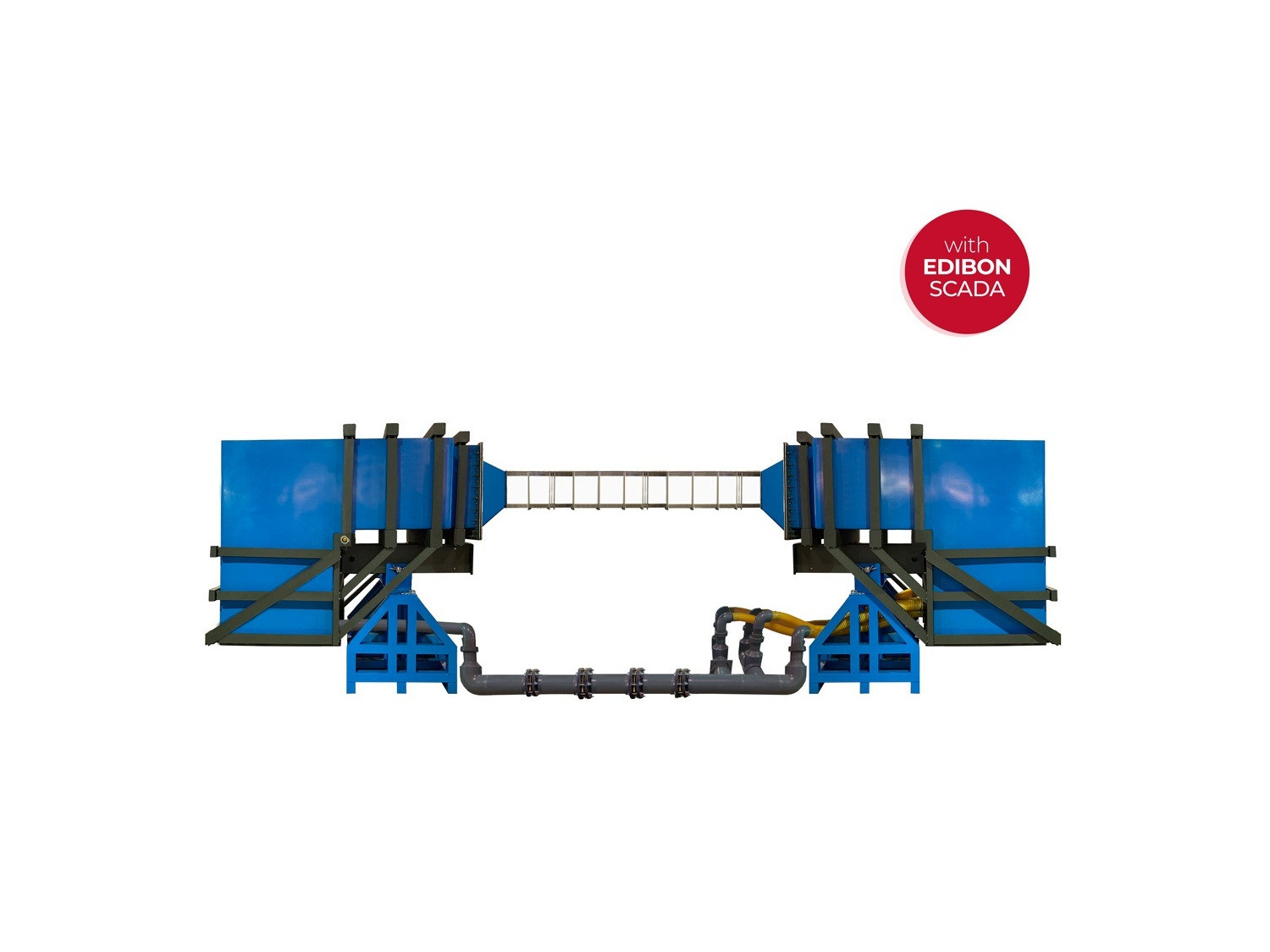

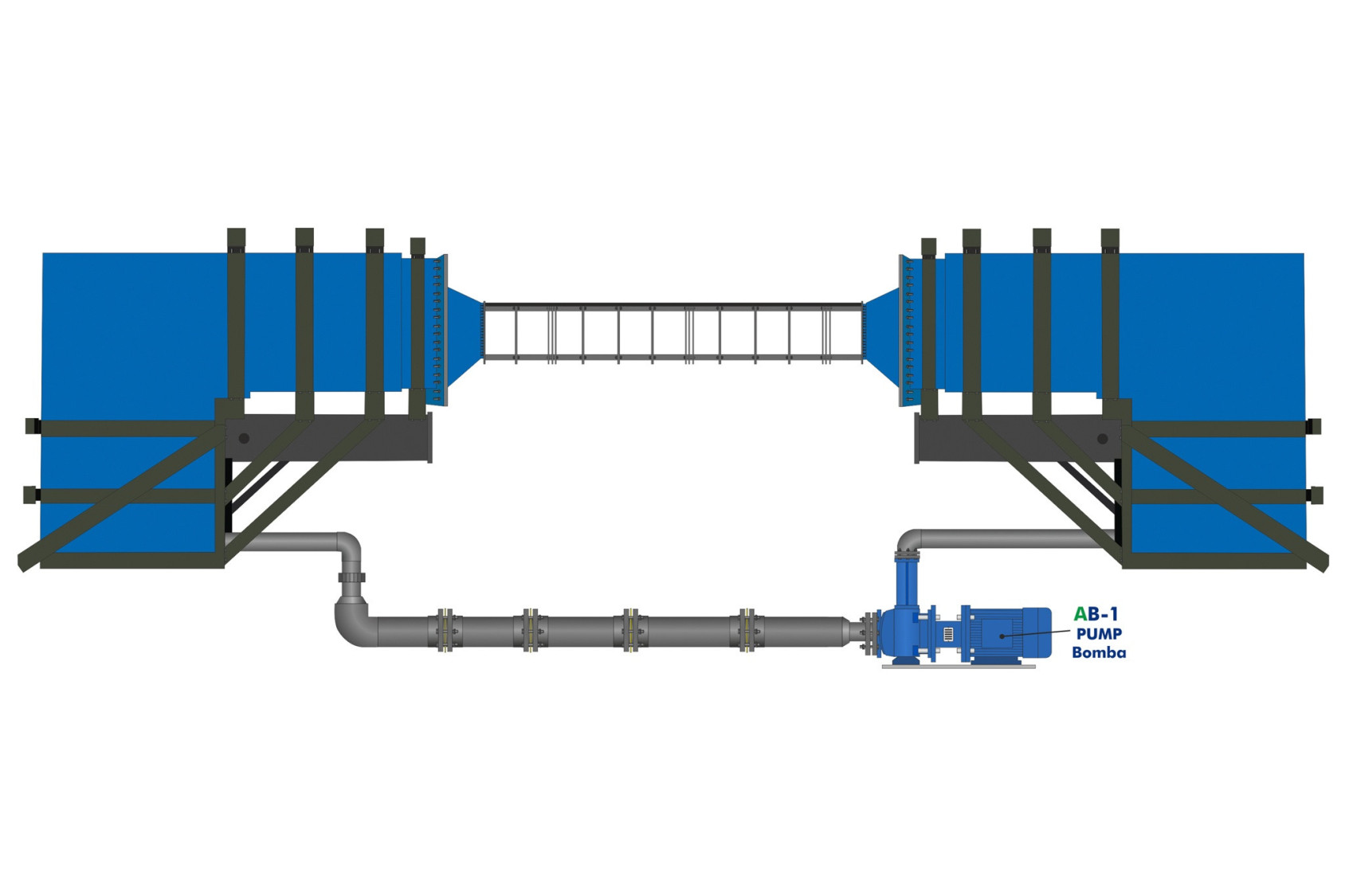

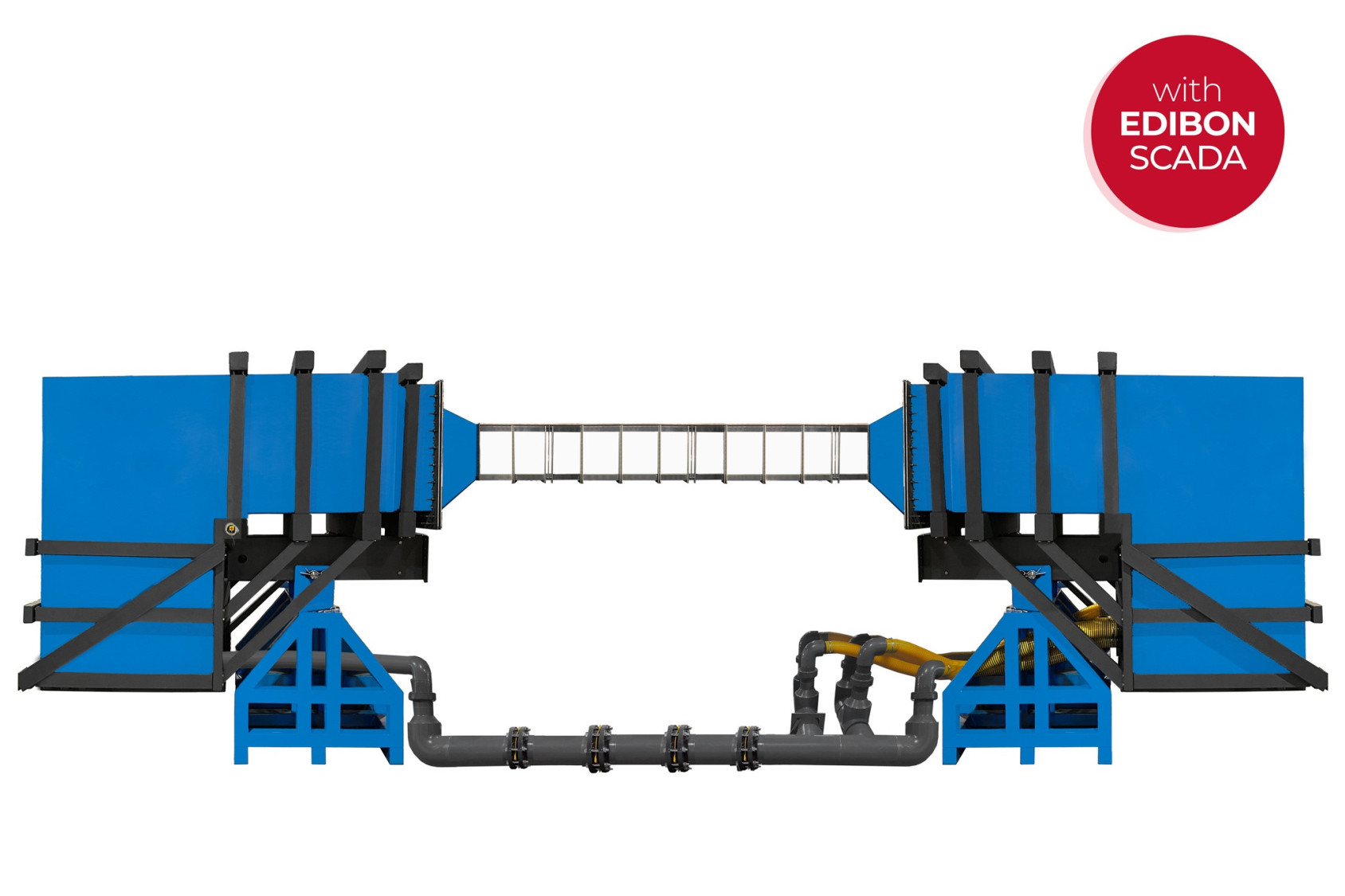

El Túnel Hidrodinámico Cerrado de Baja Velocidad, 150 x 150 mm, Controlado desde Computador (PC), "HTLS150/150C", es un túnel hidrodinámico en circuito de agua cerrado que fluye en el plano vertical. El agua circula gracias a una bomba de velocidad variable, controlada desde computador (PC). Están disponibles diferentes modelos y accesorios, lo que permite un estudio completo de la hidrodinámica.
El equipo incluye diversas secciones para reducir las interferencias del flujo.
El área de trabajo consiste en un tramo de sección constante, donde se montan los modelos para ensayo. Está fabricado con ventanas de silice fundido (cuarzo) en la cara frontal, trasera y superior para realización de ensayos ópticos. Esta sección incluye un tubo de Pitot en su parte superior para estudiar la presión estática, la presión dinámica y la presión total. También incluye una pantalla extraíble en la entrada para aumentar la turbulencia del flujo.

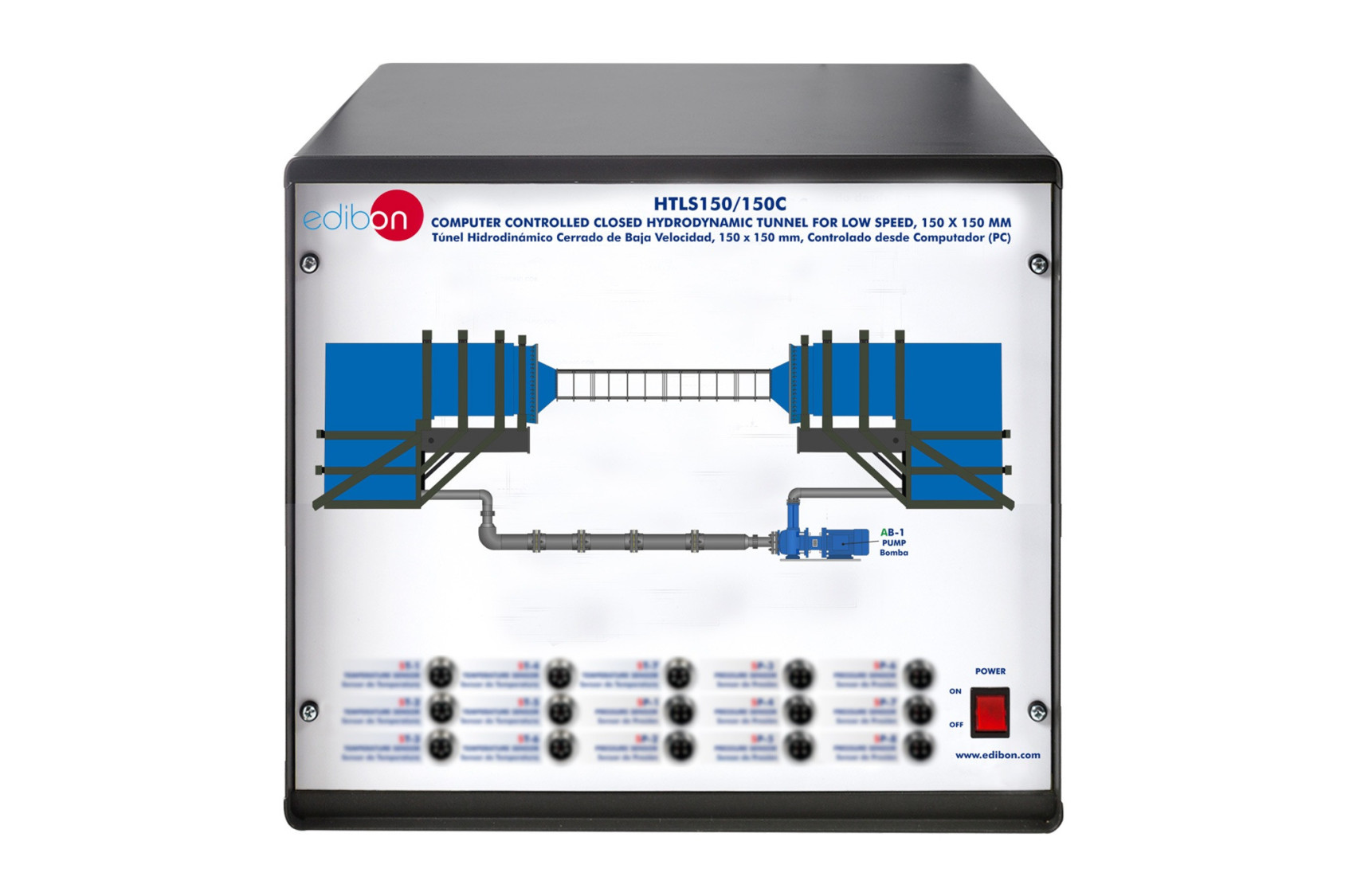

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Amplio estudio de la hidrodinámica y estudios del flujo de agua.
- Estudio de la visualización de flujo.
- Estudio de la presión estática, presión dinámica y presión total usando un tubo de Pitot.
- Estudio de la medida de la velocidad usando un tubo de Pitot.
- Estudio del flujo turbulento y laminar.
- Estudio de cavitación en diferentes modelos.
- Calibración de los sensores.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
Posibilidades prácticas adicionales para ser realizadas con los elementos adicionales recomendados (No incluidos):
- Visualización de flujos alrededor de diferentes cuerpos de resistencia:
- Modelo de Resistencia de Esfera (HTLS7/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Semiesfera (HTLS8/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Circular (HTLS9/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Anillo (HTLS10/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Cuadrada (HTLS11/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Cilíndrico (HTLS12/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Paraboloide (HTLS13/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Esfera con Hoyuelos (Alveolos) (HTLS14/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Ala (HTLS15/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Avión (HTLS16/150) (requiere el elemento HTLS150/150C-TARC).
- Determinación del coeficiente de resistencia hidrodinámico y de sustentación en diferentes modelos:
- Modelo de Resistencia de Esfera (HTLS7/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Semiesfera (HTLS8/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Circular (HTLS9/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Anillo (HTLS10/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Cuadrada (HTLS11/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Cilíndrico (HTLS12/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Paraboloide (HTLS13/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Esfera con Hoyuelos (Alveolos) (HTLS14/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Ala (HTLS15/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Avión (HTLS16/150) (requiere el elemento HTLS150/150C-TARC).
- Medición de fuerzas de resistencia hidrodinámica y sustentación en diferentes modelos:
- Modelo de Resistencia de Esfera (HTLS7/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Semiesfera (HTLS8/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Circular (HTLS9/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Anillo (HTLS10/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Placa Cuadrada (HTLS11/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Cilíndrico (HTLS12/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Cuerpo Paraboloide (HTLS13/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Esfera con Hoyuelos (Alveolos) (HTLS14/150) (requiere el elemento HTLS150/150CTARC).
- Modelo de Resistencia de Ala (HTLS15/150) (requiere el elemento HTLS150/150C-TARC).
- Modelo de Resistencia de Avión (HTLS16/150) (requiere el elemento HTLS150/150C-TARC).
- Estudio de la presión estática, presión dinámica y presión total con el tubo de Pitot (HTLS11/150).
- Estudio de la presión estática, presión dinámica y presión total con el Rastrillo de Medición de Estela (HTLS12/150).
Otras posibilidades que pueden realizarse con este equipo:
- Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
- Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
- El Sistema de Control desde Computador con SCADA permiten una simulación industrial real.
- Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
- Este equipo puede usarse para realizar investigación aplicada.
- Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
- Control del proceso del equipo HTLS150/150C a través de la interface de control, sin el computador.
- Visualización de todos los valores de los sensores usados en el proceso del equipo HTLS150/150C.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
