WFPC Equipo para el Estudio de los Principios de Flujo de Agua, Controlado desde Computador (PC)

COMPUTER CONTROLLED UNIT TO STUDY WATER FLOW PRINCIPLES - WFPC

NOTICIAS RELACIONADAS

Descripción General

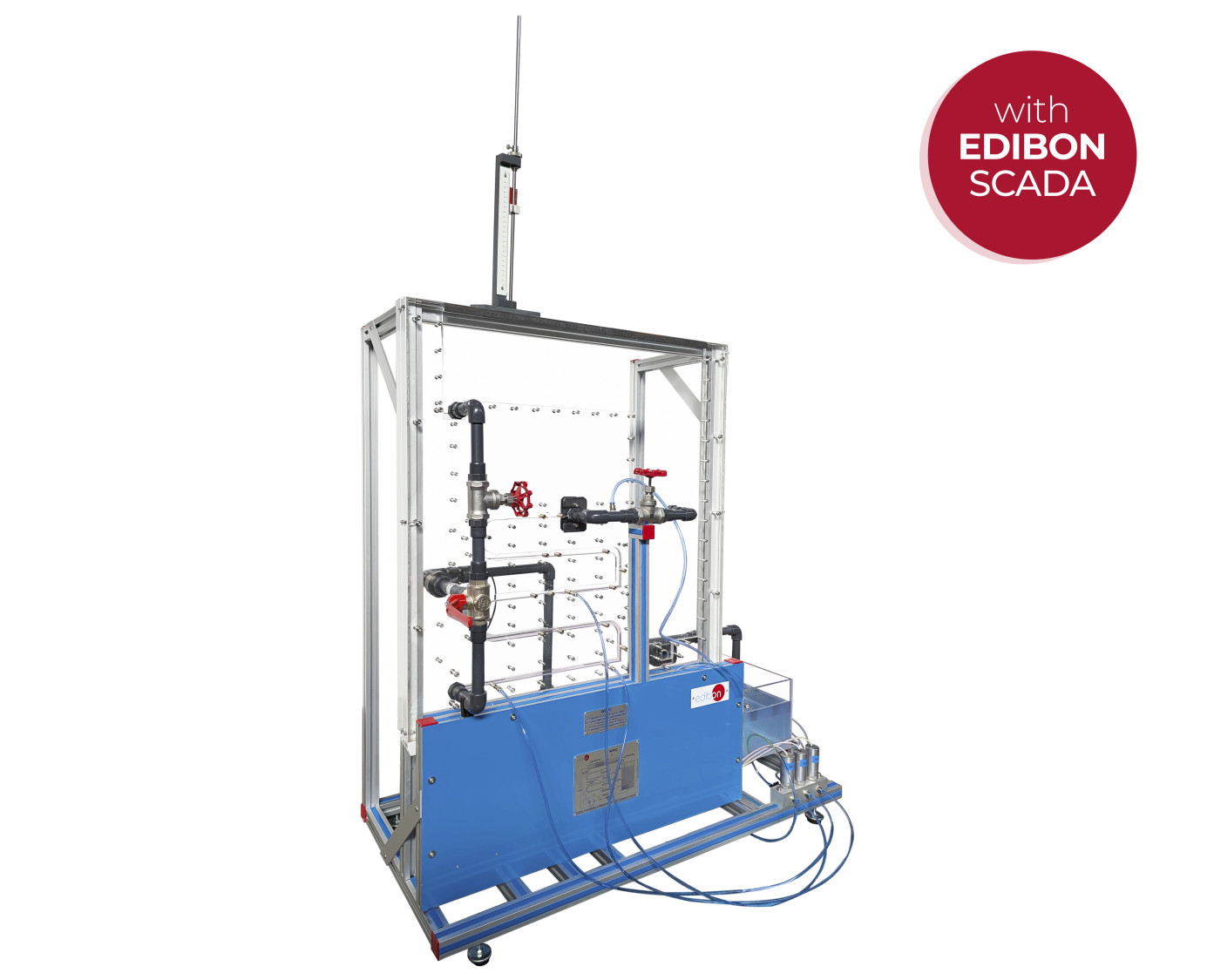

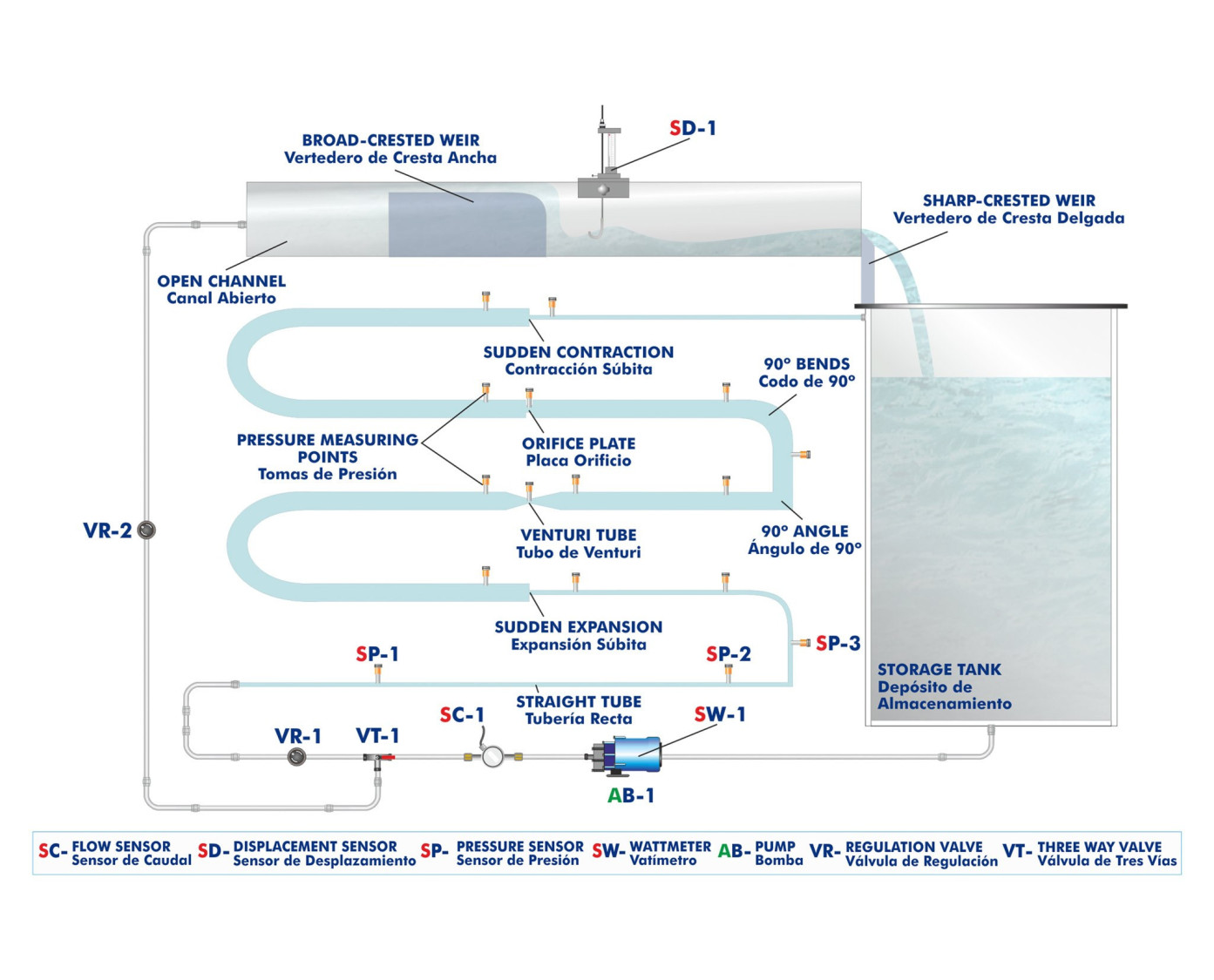

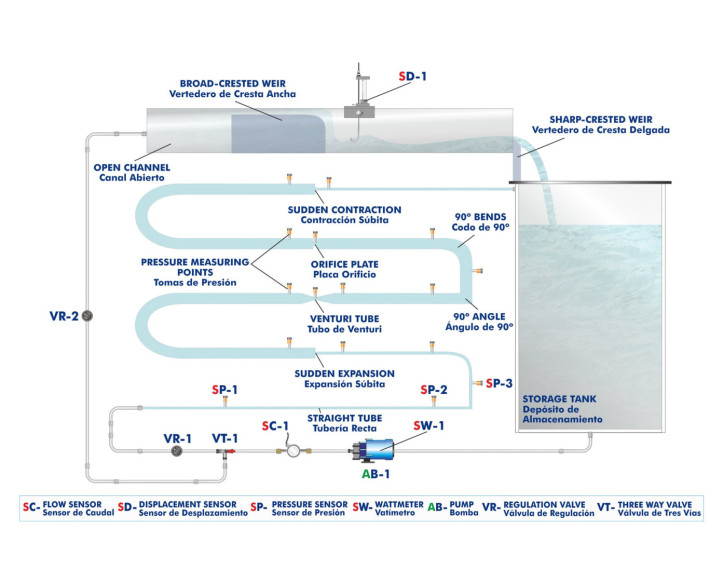

El Equipo para el Estudio de los Principios de Flujo de Agua, Controlado desde Computador (PC), "WFPC", está compuesto por un circuito de agua cerrado y uno abierto, permitiendo así la observación del comportamiento del fluido en cada uno de ellos. La elección de uno de los dos circuitos se puede hacer mediante una válvula manual de tres vías con dos salidas: una asignada al paso a la tubería y otra asignada a la entrada al canal abierto. Ambos canales son transparentes para que pueda visualizarse completamente el proceso.

Una bomba controlada desde computador (PC), impulsa el fluido a través del conducto. El consumo de la bomba puede medirse a través de computador (PC). Dependiendo de la disposición de la válvula de tres vías, el fluido entrará al conducto cerrado o pasará al canal abierto. Antes de entrar en cualquiera de los dos recorridos, el fluido pasa por un sensor de caudal. El caudal puede regularse mediante las válvulas de regulación asignadas a cada recorrido o por computador (PC).

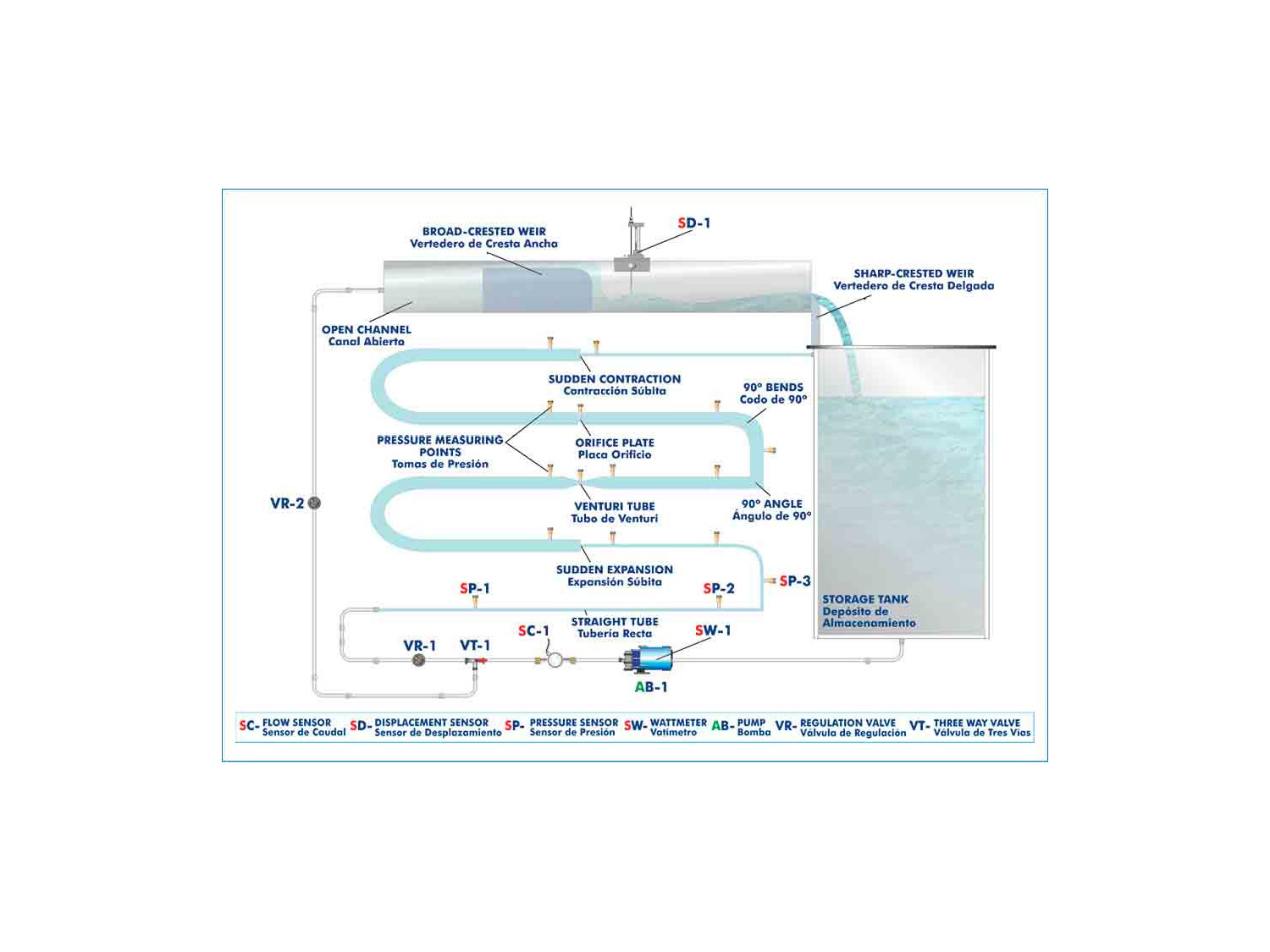

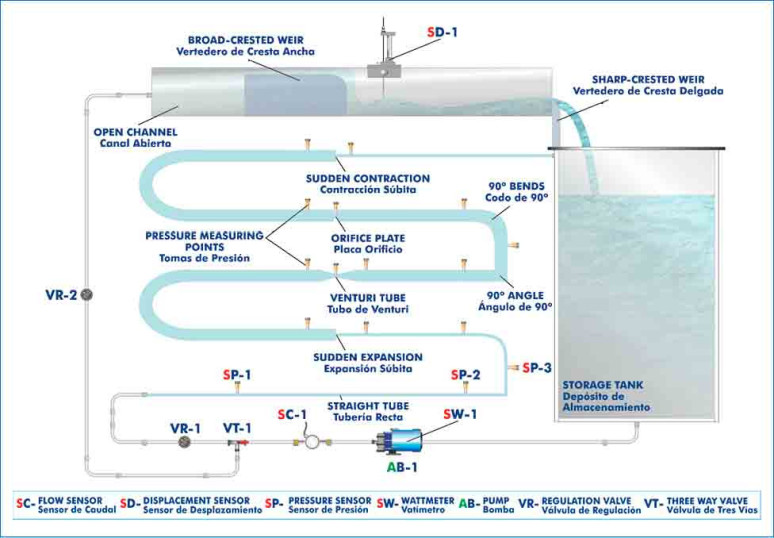

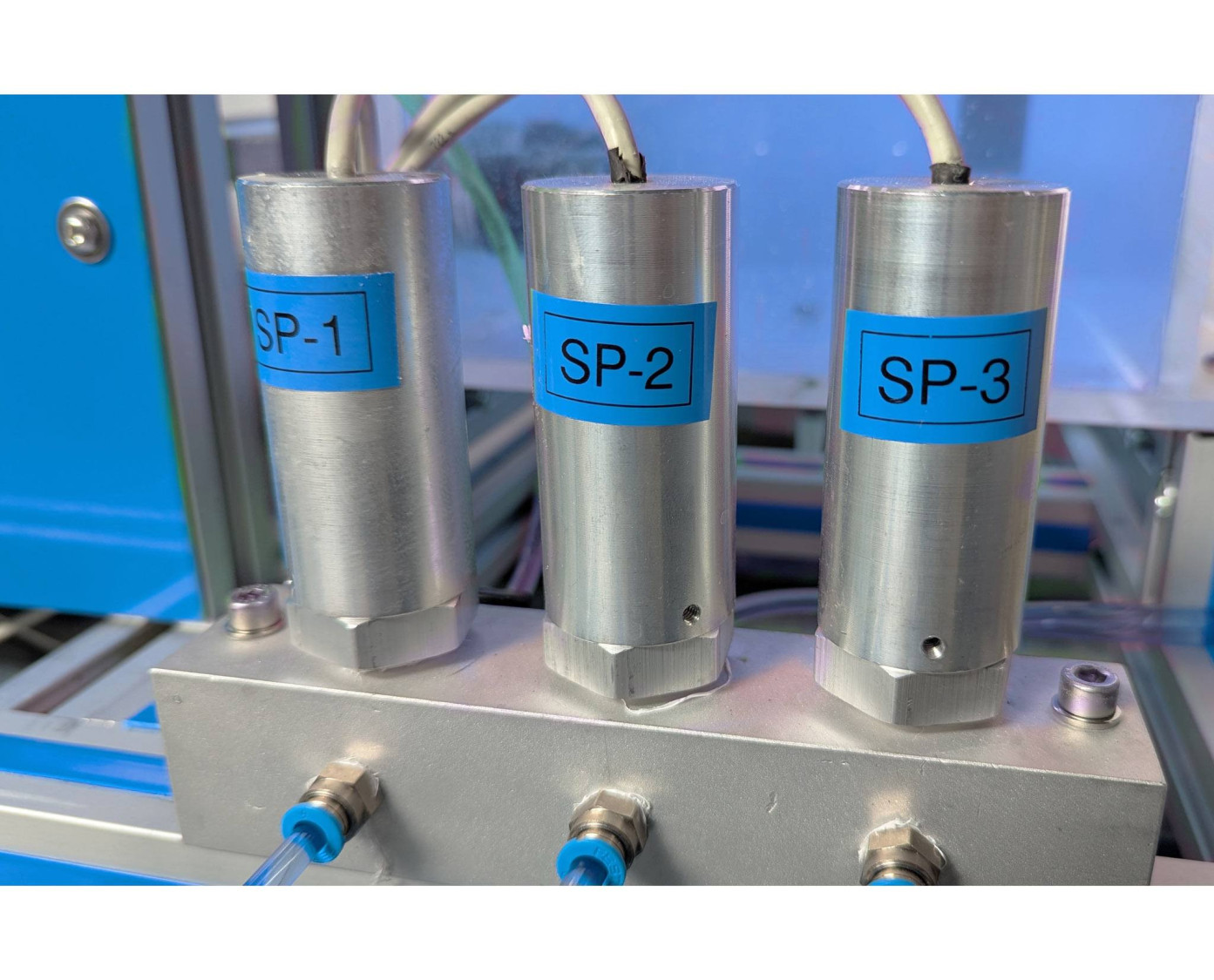

El conducto cerrado presenta distintas singularidades o accidentes: dos ángulos de 90º y dos codos, en secciones diferentes del tubo, una expansión, un tubo de Venturi, una placa orificio y una contracción. Tres sensores de presión se pueden intercambiar en las dieciseis tomas disponibles para poder calcular la pérdida de carga en cada una de estas secciones.

El canal abierto incluye en su recorrido un vertedero de cresta ancha y otro de cresta delgada. También dispone de un limnímetro con sensor de desplazamiento que se puede colocar en cualquier parte del canal, permitiendo la medida del nivel del agua.

Al final de ambos recorridos el fluido pasa a un depósito de almacenamiento, en el que permanece hasta que vuelva a activarse la bomba.

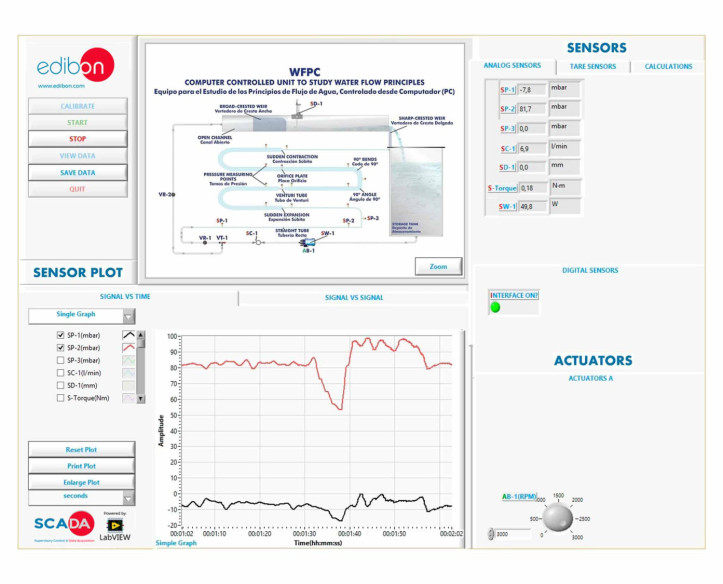

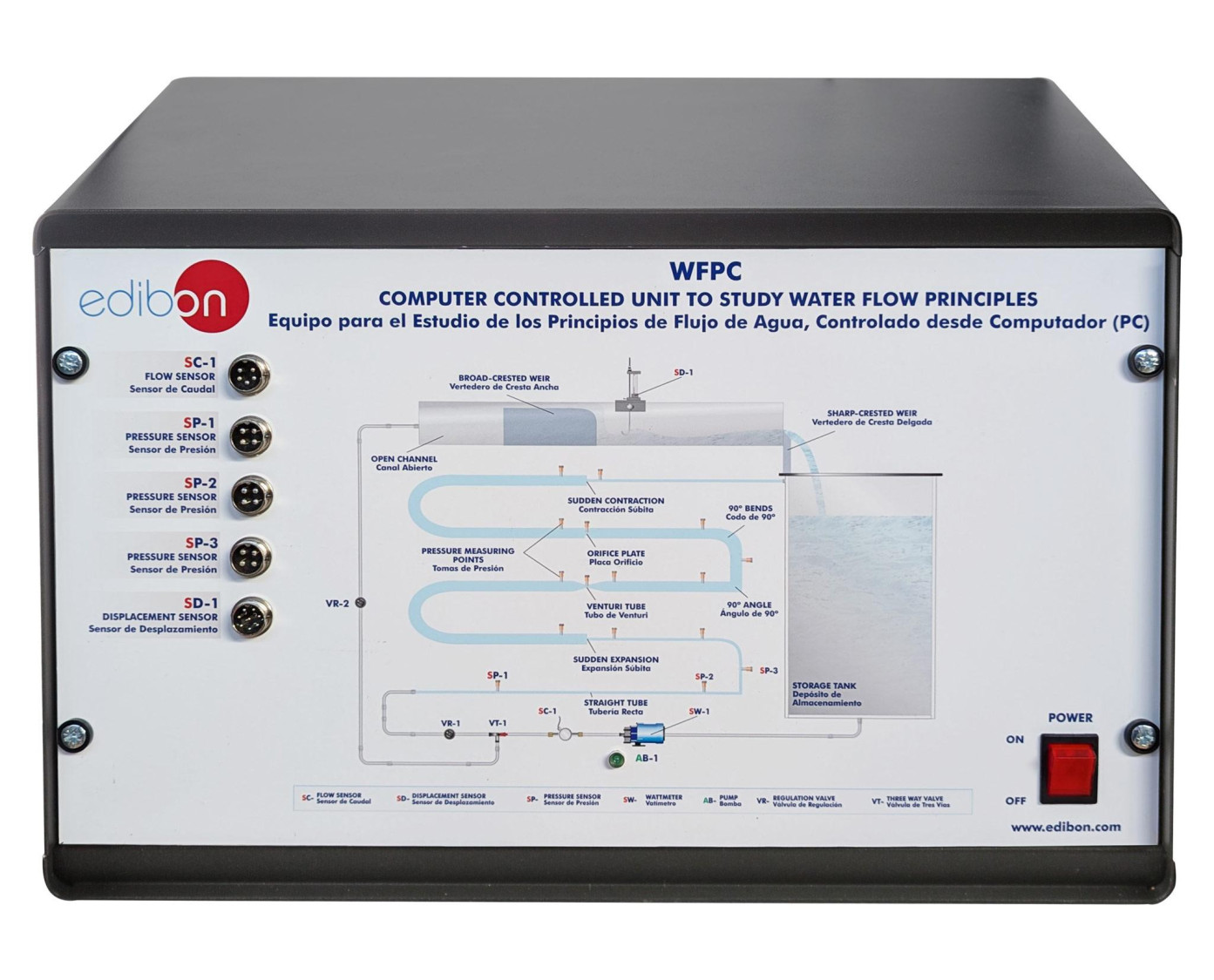

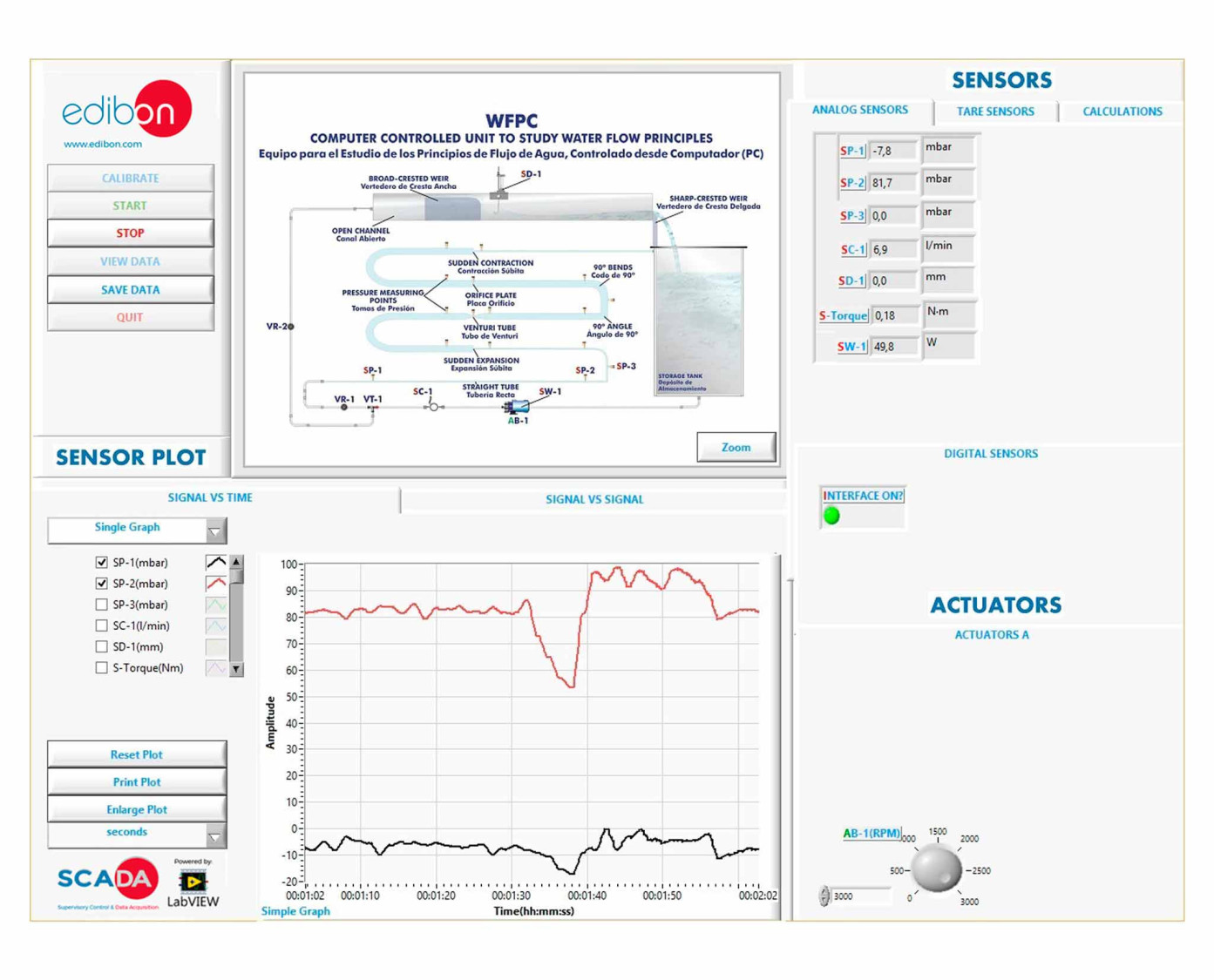

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudiar el comportamiento mecánico del flujo en tuberías y en canales abiertos.
  2. Registrar el comportamiento hidráulico de la bomba en una curva característica de la misma.
  3. Estudiar las pérdidas de carga accidentales en el tubo (codos, ángulos, tubo de Venturi, contracción, expansión, placa orificio).
  4. Influencia de los vertederos en un canal abierto.
  5. Comparación entre vertederos de cresta ancha y de cresta delgada.
  6. Determinación del caudal mediante vertederos.
  7. Calibración de los sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo WFPC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo WFPC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
